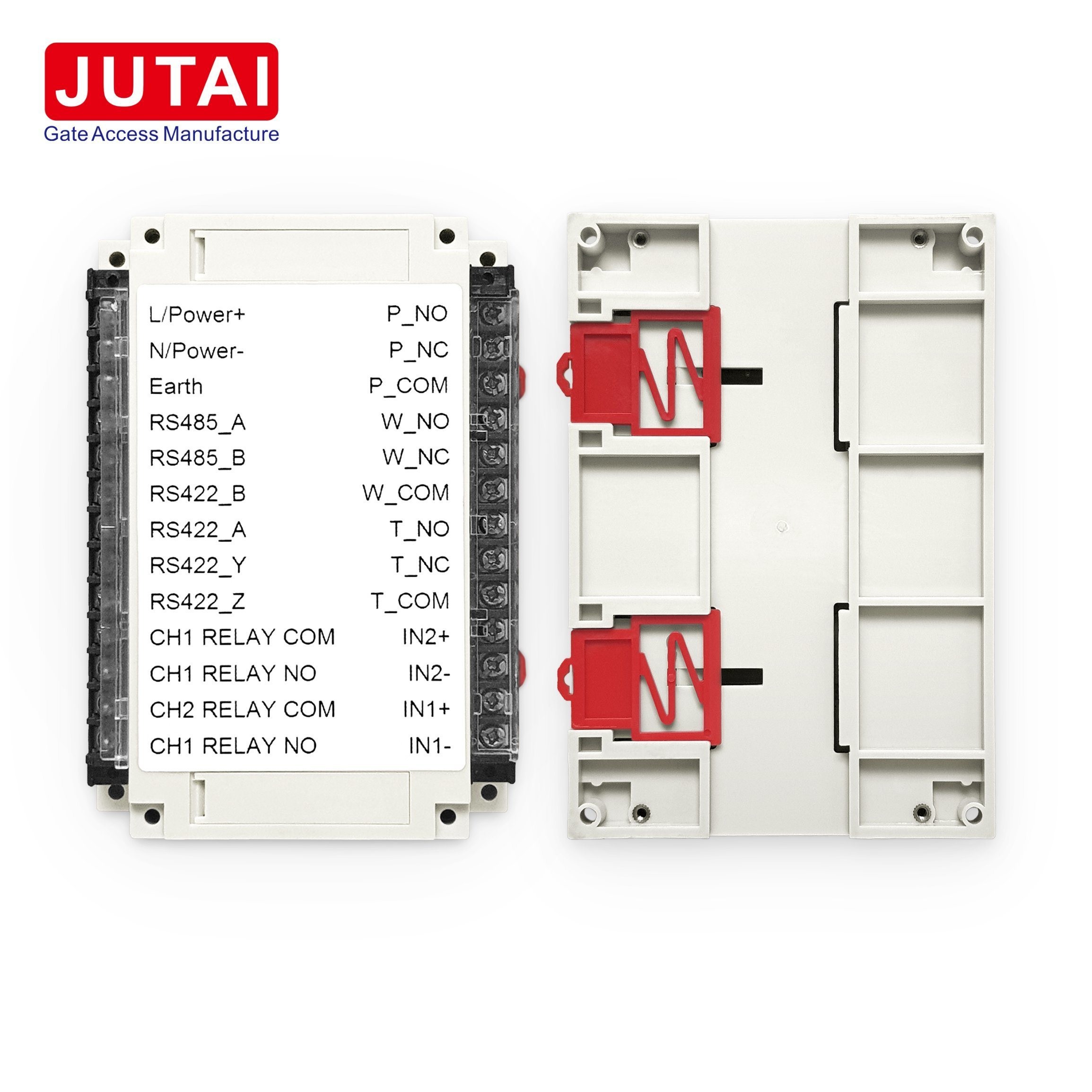

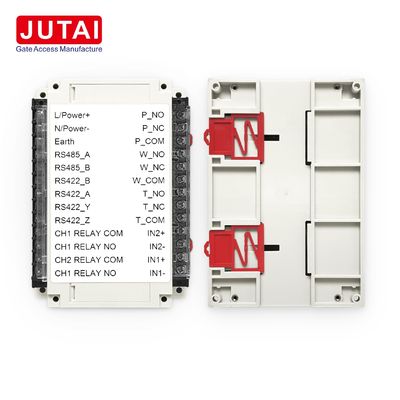

BR-101 Inteligentny sterownik świateł drogowych

BR-101 T-No/Nc/COM System sterowania światłem drogowym dla parkingu System sterowania ruchem drogowym

Inteligentny sterownik ruchu drogowego
W różnych projektach program kontrolera jest inny, mamy dostosowane kilka różnych projektów dla klientów.Prosimy o poinformowanie naszego zespołu o wszelkich wymaganiach projektu

Istnieją rozwiązania projektów z sukcesem klienta:
Rozwiązanie 1
1- Pojazdy na zakręcie zarówno wyjścia jak i wejścia.
Wykaz produktów:
2 małe sterowniki ruchu drogowego,
2 sztuky światła LED
2 sztuk detektor pętli podwójnego kanału
1 sztuky detektorów jednokręgowych
2 sztuk Światło ostrzegawcze
1 jednostka bramy bariery
kabli pętlowych i przewodów elektroenergetycznych
2Zasada działania:
Kiedy nie ma pojazdu po obu stronach, obie strony pokazują zielone światło, gdy jest samochód
Przy wprowadzaniu CH1B do CH2B (lub gdy samochód wprowadza CH1A do CH2A) sygnał alarmowy W1(W2) brzmi.
W tym momencie światło LB pozostaje zielone (LA pozostaje zielone), podczas gdy LA(LB) składa się z "Zwróć się na czerwono", nie dozwolone pojazdy, poczekaj 3 sekundy (6 sekundy kodem wybierania).
Jeśli samochód kontynuuje w kierunku B (kierunek A), po uwolnieniu dużej liczby pojazdów musi przejść na czerwone światło i czekać przez 3 sekundy (6).
Jeżeli po kilku sekundach po kodzie wybranym żaden pojazd nie przejeżdża w kierunku A (w kierunku B), obie strony znajdują się w stanie zielonego światła.
Uwaga: liczyć przy wprowadzaniu CH2B w kierunku B lub CH2A w kierunku A jako notacji.
Rozwiązanie 2
1- Pojazdy do trzech wejściach i wyjściach
Wykaz produktów:
3 małe sterowniki ruchu drogowego,
3 sztuky światła LED
3 sztuk detektor pętli podwójnego kanału
1 sztuky detektorów jednokręgowych
3 sztuk Światło ostrzegawcze
1 jednostka bramy bariery
kabli pętlowych i przewodów elektroenergetycznych
2Zasada działania:
W przypadku braku pojazdu po trzech stronach, wszystkie trzy strony wyświetlają zielone światło, w przypadku pojazdu wjeżdżającego z CH1B do CH2B sygnały alarmowe W1 i W2 brzmią.
W tym momencie światło LB jest nadal zielone, podczas gdy LA i LC zmieniają się z zielonego na czerwony,nie dozwolone pojazdy, poczekaj 3 sekundy (6 sekundy za pomocą kodu wybierania).
Jeżeli w kierunku B znajduje się więcej samochodów, po uwolnieniu dużej liczby pojazdów musi przełączyć się na czerwone światło i czekać przez 3 sekundy (6).
Jeżeli po kilku sekundach żaden pojazd nie przejeżdża w kierunku A i kierunku C (kod wybrany).
Wszystkie strony są zielone.
Uwaga: liczyć przy wprowadzaniu CH2B w kierunku B lub CH2A w kierunku A jako notacji.

Rozwiązanie 3
1Dla jednego wejścia i jednego wyjścia.
Wykaz produktów:
2 sztuk barierowe bramy
2 sztuk inteligentnych świateł drogowych
4 sztuk detektorów jednokręgowych
1 sztukę pojedynczej lampy LED "SLOW"
1 sztuky światła LED "SLOW"+Green
2Zasada działania:

Gdy samochód wchodzi w pętlę 1, światło wejściowe 6 i światło wyjściowe 5 wyświetlają SLOW.

Po wyjściu samochodu z pętli 1 będzie miał 6s opóźnienia przekaźnika.

Po 6s światło 5 i 6 zmieni się na CZARNE, światło 2 Zielone.

Druga strona działa tak samo.
Rozwiązanie 4
1. Dla tego samego wejścia i wyjścia
Wykaz produktów:
1 sztukę bariery
1 sztukę czytnika UHF
1 sztuk inteligentny sterownik światła drogowego
2 sztuk świateł drogowych
2 sztuk detektorów pętli podwójnego kanału
1 sztuky detektorów jednokręgowych
Kartka lub naklejka
Zasada działania:
Wejście do wyjścia:
Gdy samochód włączy pętlę 1 i uruchomi czytnik kart, czytnik przeczyta kartę, jeśli karta jest ważna, S1 będzie zielony, S2 czerwony, a bariera otwarta.
Kiedy samochód będzie na pętli 2, S1 stanie się czerwony, a S2 pozostanie zielony.
Gdy samochód przejdzie pętlę 2, S1 stanie się zielony, a S2 pozostaje zielony.
Jeśli nie ma samochodu, zielony kolor na wejściu i wyjściu zawsze pozostaje włączony.
Wyjście do wejścia:
Kiedy samochód wchodzi w pętlę 2, detektor pętli otwiera barierę, S2 będzie zielony, S1 czerwony.
Kiedy samochód będzie na pętli 1, S2 stanie się czerwony, a S1 pozostanie zielony.
Gdy samochód przejdzie pętlę 1, S2 stanie się zielony, a S1 pozostaje zielony.
Jeśli nie ma samochodu, zielony kolor na wejściu i wyjściu zawsze trwa.

Rozwiązanie 5
1Dla jednego wejścia.
Wykaz produktów:
1 sztukę światła drogowego
1 sztuk inteligentny kontroler ruchu drogowego
2Zasada działania:
Kiedy samochód naciska pętlę A, IU jest uruchomiony i czerwone światło jest włączone
IU ocenić, czy samochód jest zarejestrowany lub nie, jeśli jest nieważny, zakręt nie otworzy się, i utrzymać czerwone światło włączone; Kiedy samochód opuszcza czerwone światło, wyłącza się.
Jeżeli jest to ważne, czerwone światło wyłączone, zielone światło włączone
Gdy pojazd przechodzi pętlę B, brama drogowa zamyka się i wyłącza się zielone światło.
Schemat systemu:
