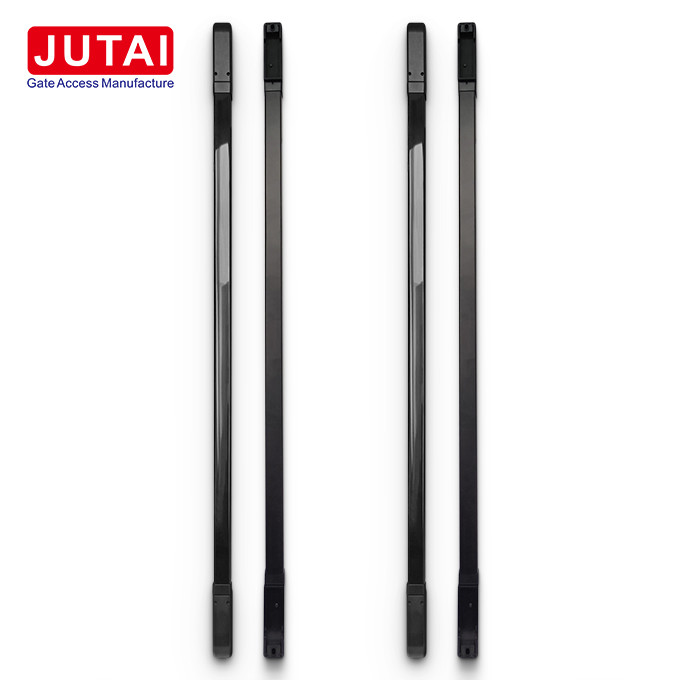

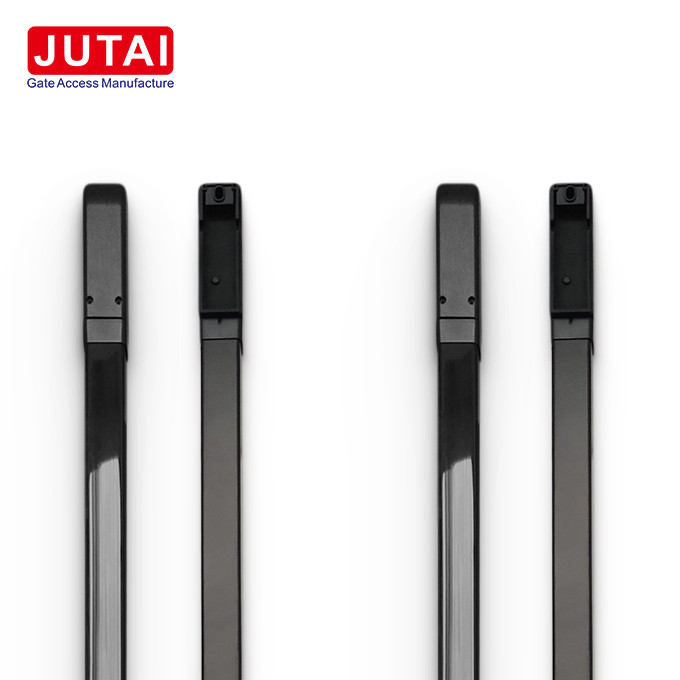

Infraczerwony czujnik zasłony światła 1m 4 wiązki

Nazwa produktu: JUTAI Safety Light Curtain Sensor

Opis produktu: Czujnik kurtyny świetlnej bezpieczeństwa JUTAI to zaawansowane rozwiązanie zaprojektowane w celu zapewnienia bezpieczeństwa i ochrony drzwi przemysłowych, bram barierowych i obszarów mieszkalnych.Stojący na wysokości 1 metra i wyposażony w 4 promienie podczerwoneTen czujnik oferuje niezrównaną funkcjonalność i niezawodność.zapewnia solidną ochronę z wodoodpornością IP65.
Zasada działania: czujnik zasłony światła bezpieczeństwa JUTAI działa poprzez emisję, rozprzestrzenianie się, interakcję, odbicie i odbicie promieniowania podczerwonego.Poniżej przedstawiono szczegółowy podział zasad działania:

1. Emisja podczerwieni: czujnik emituje wiązkę podczerwieni za pomocą wbudowanego emitera podczerwieni.
2. Rozprzestrzenianie wiązki: Wiązka podczerwona przemieszcza się po z góry określonej ścieżce, tworząc niewidzialną barierę wykrywania.
3. Interakcja z celem: Kiedy obiekt przecina wiązkę, odbija, pochłania lub rozprasza światło podczerwone.
4. Odbicie lub rozpraszanie: odbiornik podczerwieni czujnika łączy odblaskowane lub rozproszone światło podczerwieni z obiektu.
5. Przetwarzanie sygnału: czujnik przetwarza otrzymany sygnał w celu analizy atrybutów takich jak siła sygnału i częstotliwość, określając kluczowe szczegóły dotyczące obiektu, takie jak jego obecność i odległość.
6. Wyniki: Przetwarzane dane są następnie przekształcane w sygnały elektryczne lub cyfrowe, które mogą wywoływać działania, alarmy lub rejestrowanie danych.

Kluczowe cechy:

• Wyjątkowa wytrzymałość: zaprojektowany w celu przeciwdziałania silnym zakłóceniom świetlnym i trudnym warunkom zewnętrznym, posiadając wodoodporność IP65 dla długotrwałej wytrzymałości.
• Rozszerzony zasięg wykrywania: zasięg wykrywania przekraczający 15 metrów, zapewniający szeroki i niezawodny zasięg.

Funkcjonalność:

1. Bezpieczeństwo drzwi przemysłowych: automatycznie ponownie otwiera drzwi, jeśli podczas zamknięcia wykryto przedmiot, zwiększając protokoły bezpieczeństwa.
2. Ochrona bram barierowych: Idealne dla bram barierowych, czujnik natychmiast otwiera bramy po wykryciu osoby lub pojazdu podczas zamknięcia.
3. Zwiększone bezpieczeństwo w domu: Zwiększa bezpieczeństwo w domu poprzez uruchomienie wyjścia przekaźnika, gdy wykryje się nieautoryzowane wejście, skutecznie odstraszając potencjalnych intruzów.
4. Opcje dostosowywania: czujnik kurtyny światła bezpieczeństwa można dostosować w różnych długościach i konfiguracjach wiązki, aby spełnić określone wymagania, zapewniając optymalną adaptację i wydajność.

Specyfikacje:

• Model: PB20-16L15
• Technologia: Infraczerwona technika optyczna
• Tryb wykrywania: wykrywanie obecności
• Liczba wiązek: 4 (może być dostosowana)

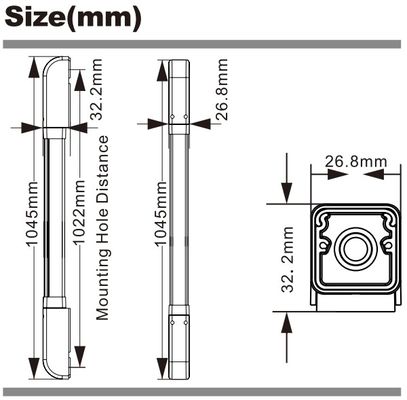

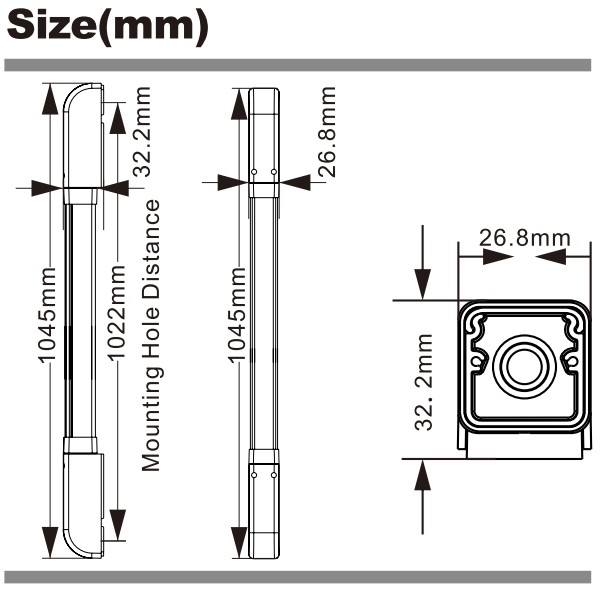

• Długość: 1 m (może być dostosowana)
• Odległość wykrycia: 15 m
• napięcie robocze: 12-24V
• Prąd roboczy nadajnika: < 50 mA
• Prąd operacyjny odbiornika: < 50 mA
• Czas reakcji: 50/100/150/200 ms regulowany
• Czas uruchomienia: zablokowanie wiązki światła, uruchomienie w ciągu 2 sekund; zablokowanie dwóch lub więcej sąsiednich wiązek, uruchomienie natychmiast
• Metoda uruchamiania: uruchamianie pojedynczego wiązań lub uruchamianie wielokrotnych wiązań (może być wybrane)
• Temperatura pracy: 20~60°C
• Względna wilgotność: 90%RH w maksymalnym zakresie; (bez kondensacji)
• Wyjście alarmowe: Wyjście przewodowe, przekaźnik Wyjście 30VDC@2A, 125VAC@1A
• Drogę wyjścia (Model przewodowy): przewodowa transmisja (NO/NC)
• Kąt obrotu: 180 stopni
• Poziom IP: IP65
• Materiał: Stop aluminium i plastik PC

Kroki operacyjne:

Usunąć osłony i podłączyć przewody:

1. Odłącz górną i dolną osłonę czujnika.
2. Ustal połączenia przewodów i przeprowadź końcówkę nitki przez wyznaczony port nitkowy.

Pozycja i znaczenie dziur:

1. Potwierdzić położenie instalacji poprzez zapewnienie równoległego ustawienia nadajnika i odbiornika.
2. Dokładnie zaznacz pozycje dziur na ścianie.

Wiertarka i naprawa:

1. Wykorzystaj wiertarkę perkusyjną do wykonania otworów w ustalonych miejscach.
2. Wprowadź w dręczone otwory wtyczki ścienne i zabezpiecz je za pomocą śrub.

Wstawienie nadajnika i odbiornika:

1. Do mocowania nadajnika i odbiornika na ścianie stosuje się śruby M3*25.
2. Podłącz zasilacz i zacznij testować ustawienie czujników.
3. W razie potrzeby należy regulować kąt poprzez obrót rurki aluminiowej.
4. Po ustawieniu, mocno przymocować obrotową śrubę.

Wymiana osłon i badania końcowe:

1. Zabezpieczyć górną i dolną pokrywę czujnika za pomocą śrub M2*8.
2. Przeprowadzić ostatnie badanie w celu zapewnienia prawidłowego funkcjonowania czujnika.

Częste pytania:

Jakie są niektóre powszechne problemy z instalacją?

• Nasza sekcja FAQ zajmuje się potencjalnymi problemami z instalacją i zapewnia kompleksowe rozwiązania zapewniające usprawniony proces instalacji.

Jak mogę rozwiązać problem, jeśli czujnik nie działa prawidłowo?

• Często zadawane pytania zawierają szczegółowe wskazówki dotyczące rozwiązywania problemów, które mają pomóc w rozwiązywaniu wszelkich problemów występujących podczas fazy instalacji lub eksploatacji.
