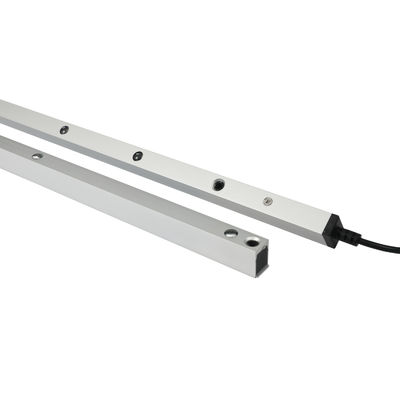

8 wiązki bezpieczeństwa światło zasłona drzwi czujnik wyczerpania dla szybkich drzwi sekcjonalnych bezpieczeństwa

Shenzhen Jutai Comm Co., Ltd.

Zasłona światła wyczerpująca firmy Shenzhen Jutai Comm Co., Ltd. jest zaawansowanym urządzeniem bezpieczeństwa zaprojektowanym w celu zwiększenia bezpieczeństwa i funkcjonalności drzwi przemysłowych.Wyposażone w solidny aktywny czujnik podczerwieni o silnej odporności na światło, czujnik ten zapewnia niezawodną pracę nawet w trudnych warunkach oświetleniowych.zapewnia krytyczną warstwę ochrony w warunkach przemysłowychTen czujnik klasy przemysłowej zapewnia kompleksowe monitorowanie bezpieczeństwa, co czyni go niezbędną inwestycją w bezpieczeństwo w miejscu pracy.

Cechy techniczne i korzyści

• Bezproblemowa integracja systemu: czujnik ten został zaprojektowany do łatwej integracji z różnymi systemami sterowania drzwiami, zapewniając bezproblemową kompatybilność i wydajność operacyjną.
• Dostosowalna instalacja: konstrukcja czujnika umożliwia bezpośrednią integrację z krawędzią drzwi, dzięki czemu jest bardzo elastyczny w stosunku do różnych konfiguracji drzwi i scenariuszy instalacji.
• Kompaktny i wydajny: model CL15-8L8 to kompaktowa zasłona świetlna specjalnie zaprojektowana do automatycznych drzwi i bram, zapewniająca niezawodne środki bezpieczeństwa przy minimalnym oddziaływaniu.
• Szeroki zakres zastosowań: Idealne do drzwi szybkich, drzwi sekcjonalnych, drzwi rowerowych, drzwi teleskopicznych z pionowym zamknięciem i wind towarowych,wykazuje swoją wszechstronność w różnych zastosowaniach przemysłowych.
• Dokładna zdolność wykrywania: wykorzystuje technologię wiązki poprzecznej do dokładnego wykrywania obecności osób lub przedmiotów, zapobiegając w ten sposób wypadkom i zapewniając terminowe działanie drzwi.
• Elastyczne opcje wyjścia: oferuje wiele metod wyjścia (NO/NC i COM), zwiększając elastyczność integracji z różnymi systemami sterowania drzwiami.
• Wydajność energetyczna: działa przy niskim zużyciu prądu poniżej 20 mA przy DC12V i obsługuje zakres napięcia roboczego DC12-24V, zapewniając efektywną energetycznie pracę.
• Uproszczone okablowanie: zasłona świetlna zabezpieczająca nie wymaga przewodu synchronizacyjnego między nadajnikiem a odbiornikiem, uproszczając okablowanie na miejscu i oszczędzając materiały.Emitent potrzebuje tylko przewodu zasilaniaSygnał synchronizacyjny jest osadzony w wiązce podczerwieni,z logiczną płytą obwodową umożliwiającą synchronizację pomiędzy nadajnikiem a odbiornikiem za pomocą transmisji podczerwieni.

Główne specyfikacje

• Model: CL15-8L8
• Technologia: aktywny czujnik podczerwieni o silnej odporności na światło
• Zakres wykrywania: 8 metrów.
• Czas reakcji: szybki i niezawodny
• Prąd roboczy: < 20 mA przy DC12V
• napięcie robocze: DC12-24V
• Metody wyjścia: NO/NC i COM
• Zastosowania: Drzwi dużych prędkości, drzwi sekcjonalne, drzwi obracające się, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe
• Wysokość ochronna: maksymalnie 1225 mm (tryb ukrycia), 1305 mm (tryb normalny)
• Temperatura pracy: -20 ~ +70°C
• Poziom ochrony: IP67
• Materiał powłoki: stop aluminium

Wytyczne dotyczące instalacji

1. Usunąć osłony i podłączyć przewody:

   • Odłącz górną i dolną osłonę czujnika.
   • Ustal połączenia przewodów i przeprowadź końcówkę nitki przez wyznaczony port nitkowy.

2. Pozycja i znaczenie dziur:

   • Wyrównanie nadajnika i odbiornika równolegle w celu potwierdzenia pozycji instalacji.
   • Zarejestruj dokładnie pozycję dziury na ścianie.

3. Wiertarka i naprawa:

   • Użyj wiertarki perkusyjnej do wykonania otworów w oznaczonych miejscach.
   • Wprowadź wtyczki ścienne do przewierconych otworów i zabezpiecz je śrubami.

4. Wstawienie nadajnika i odbiornika:

   • Przymocować nadajnik i odbiornik do ściany za pomocą śrub M3*25.
   • Podłącz zasilacz i sprawdź ustawienie czujników.
   • W razie potrzeby należy regulować kąt, obracając rurę aluminiową.
   • Po ustawieniu śruby obrotowej mocno zacisnąć.

5. Wymiana osłon i badania końcowe:

   • Przymocuj z powrotem górną i dolną osłonę czujnika śrubami M2*8.
   • Przeprowadzenie ostatecznego badania w celu zapewnienia prawidłowej funkcjonowania czujnika.

Zwiększenie bezpieczeństwa w miejscu pracy

Zwiększ bezpieczeństwo i bezpieczeństwo swoich operacji przemysłowych dzięki drzwiej czujników fotocząsteczkowej zasłony świetlnej.elastyczne opcje instalacjiJego płynna integracja z różnymi systemami sterowania drzwiami i szeroki zakres zastosowań sprawiają, że jest to niezawodny wybór do zwiększenia bezpieczeństwa w warunkach przemysłowych.Zaufanie do jakości i wydajności zasłony świetlnej CL15-8L8 w celu zapewnienia optymalnego bezpieczeństwa i spokoju umysłu.

Cechy

• Zintegrowane we wszystkich typach systemów sterowania drzwiami
• Rodzaj montażu: bezpośrednia integracja z krawędzią drzwi z uwagi na zablokowanie drzwi
• Opis: Automatyczny czujnik zasłony świetlnej bezpieczeństwa drzwi
• Numer modelu: CL15-8L8 (8-przewody, wysokość 150 cm)
• Rodzaj: zasłona świetlna bezpieczeństwa
• Stosowanie: Drzwi dużych prędkości, drzwi sekcjonalne, drzwi obracające się, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe
• Teoria: Zasłony świetlne zabezpieczające światło przejazdowe są stosowane w szybkich drzwiach i drzwiach z roletą, aby zapobiec obcięciom (ludziom lub przedmiotom),i może precyzyjnie wykrywać przechodzące osoby lub przedmioty, aby zapewnić sygnały otwierania drzwi, aby uniknąć potencjalnych zagrożeń dla bezpieczeństwa.
• Wydajność: NO/NC, COM
• Opis: Zasłona świetlna bezpieczeństwa
• Prąd roboczy: < 20mA@DC12V
• napięcie robocze: DC12-24V
• Zakres wykrywania: maksymalnie 8 m
• Wysokość ochronna: maksymalnie 1225 mm (tryb ukrycia), 1305 mm (tryb normalny)
• Metody wyjścia: NO/NC, COM
• Bramy: 8 bramek
• Status LED:
  • Odbiornik: czerwone światło (obiekt zablokowany), niebieskie światło (niezablokowane), błękitne błysk światła (wysyłacz i odbiornik nie są wyrównane)
  • Przekaźnik: stała niebieskiego światła (normalny), błysk czerwonego światła ( napięcie poniżej 9V, powyżej 28V)
• Temperatura pracy: -20 ~ +70°C
• Poziom ochrony: IP67
• Materiał powłoki: stop aluminium

Zwiększ bezpieczeństwo drzwi przemysłowych z naszym 1500 mm czujnikiem podczerwieni idealnie nadającym się do szybkich drzwi o zasięgu wykrywania 8 metrów.
