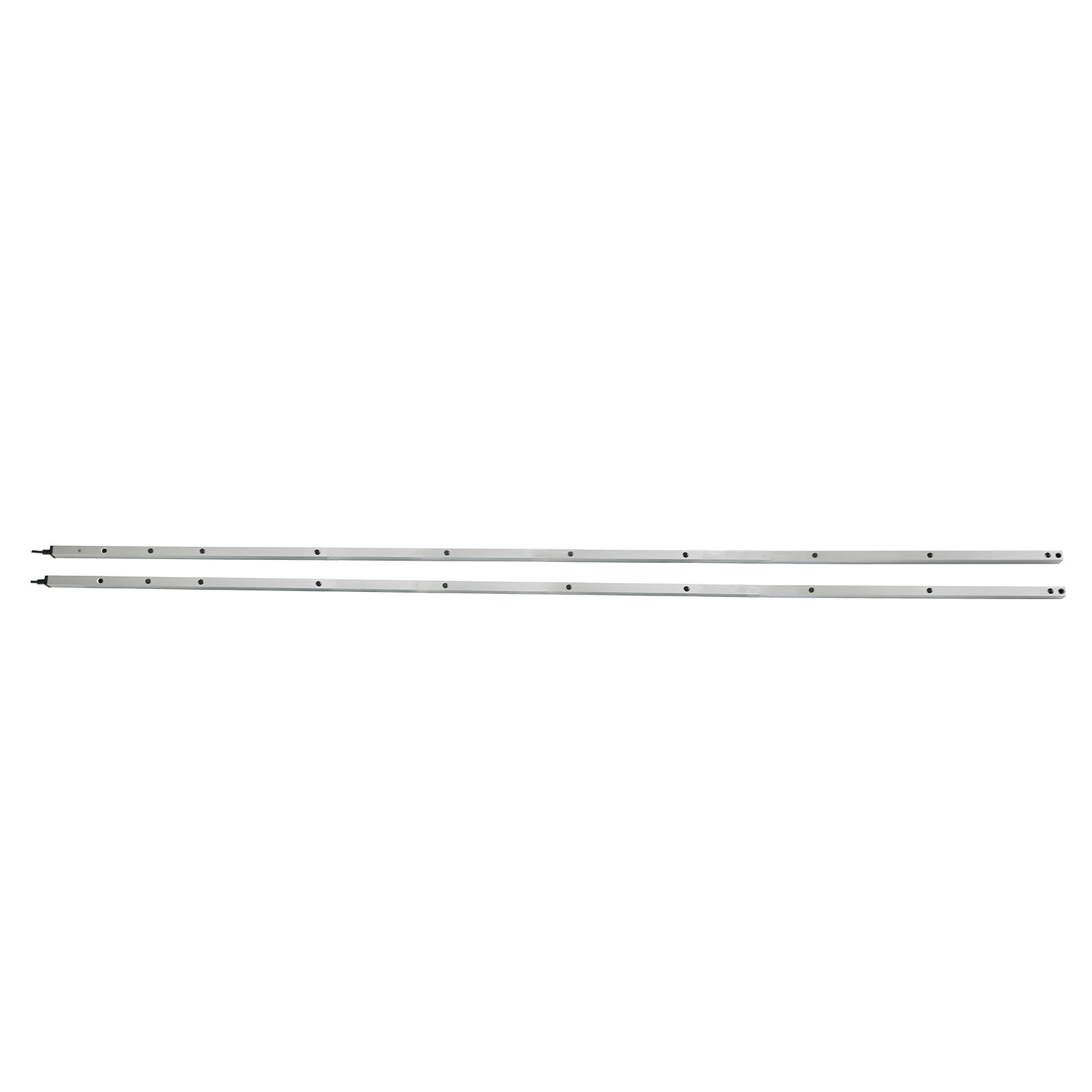

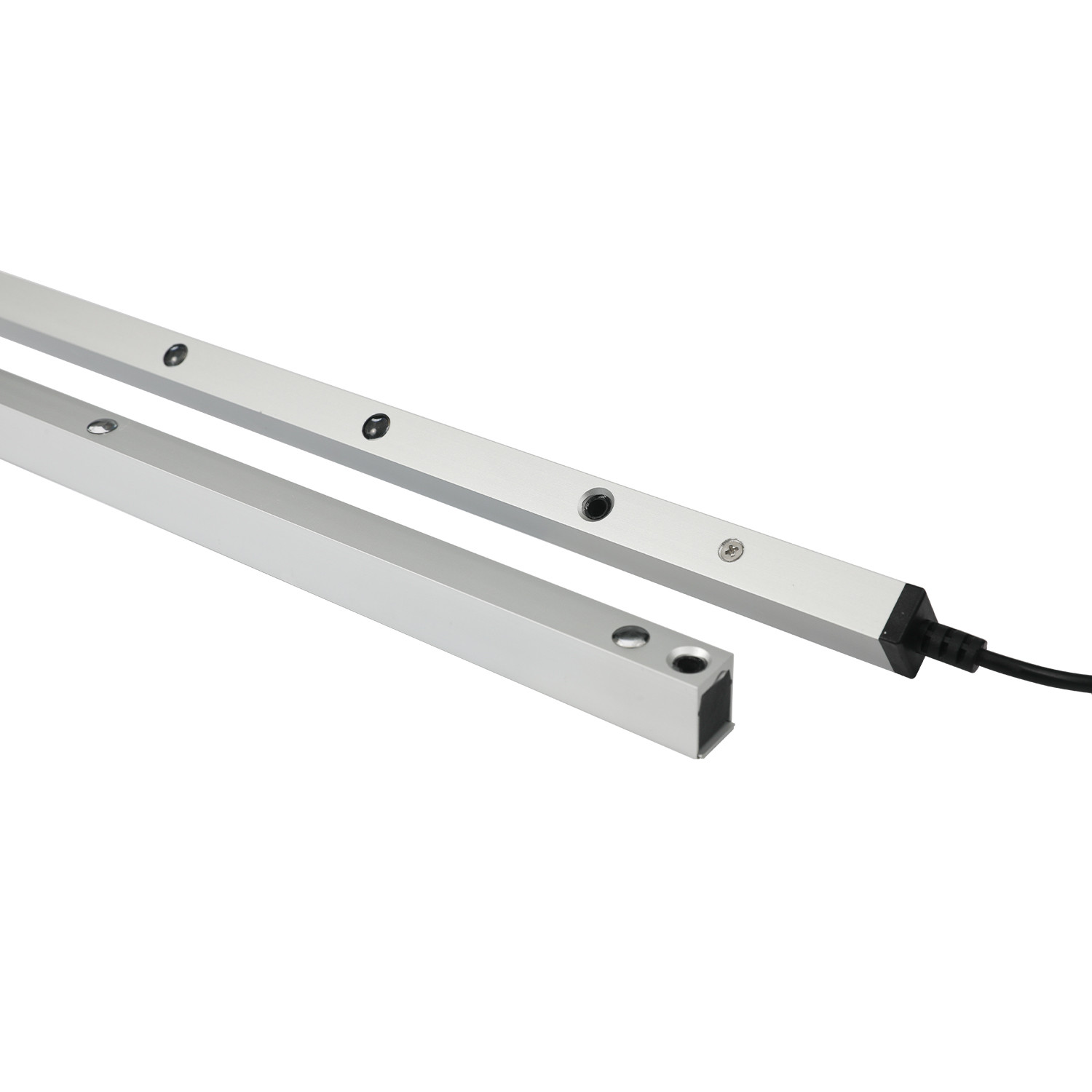

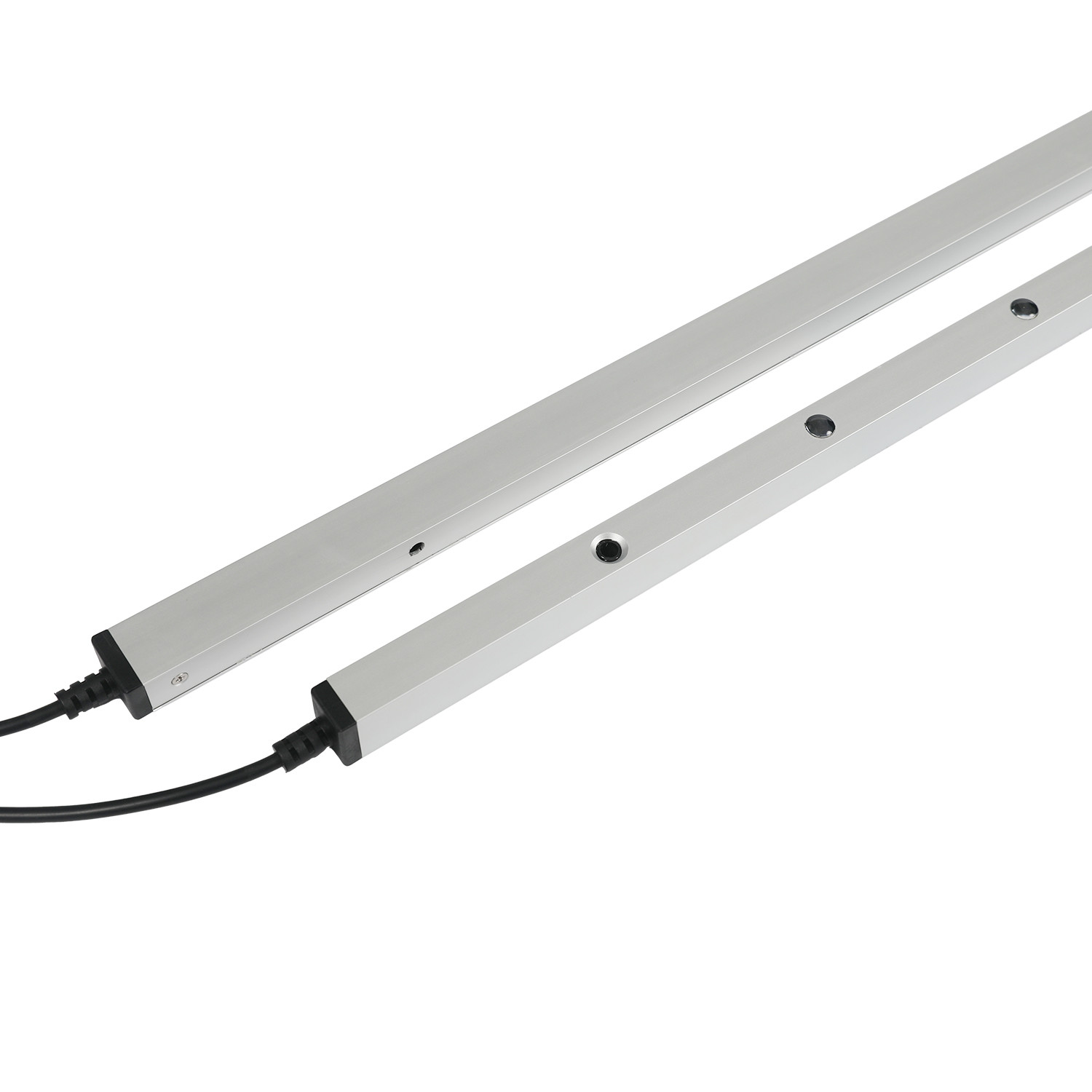

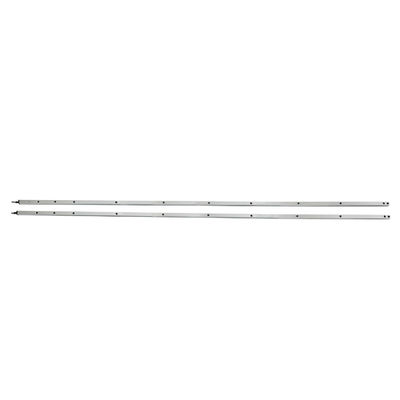

IP67 Zasłona podczerwonego światła

Shenzhen Jutai Comm Co., Ltd.

Zasłona oświetleniowa z Shenzhen Jutai Comm Co., Ltd. jest innowacyjnym urządzeniem bezpieczeństwa zaprojektowanym w celu zwiększenia ochrony i wydajności operacyjnej drzwi przemysłowych.Wyposażony w solidny aktywny czujnik podczerwieni, który posiada silną odporność na światłoZ wyjątkowym zasięgiem wykrywania do 8 metrów i szybkim czasem reakcji, urządzenie to zapewnia niezawodną pracę nawet w trudnych warunkach oświetleniowych.zapewnia krytyczne monitorowanie bezpieczeństwa w środowiskach przemysłowych, co czyni go nieocenioną inwestycją w zapewnienie bezpieczeństwa w miejscu pracy.

Cechy techniczne i korzyści

• Bezproblemowa integracja systemu: Ten czujnik, zaprojektowany do łatwego włączenia do różnych systemów sterowania drzwiami, zapewnia kompatybilność i płynną integrację operacyjną.

• Dostosowalna instalacja: czujnik może być bezpośrednio zintegrowany z krawędzią drzwi, zapewniając elastyczność dostosowania się do różnych konfiguracji drzwi i wymagań instalacyjnych.

• Kompaktna i wydajna konstrukcja: model CL15-8L8 to kompaktowa zasłona świetlna zaprojektowana specjalnie do automatycznych drzwi i bram, zapewniająca niezawodne bezpieczeństwo w niewielkim zasięgu.

• Szeroki zakres zastosowań: nadaje się do drzwi szybkich, drzwi sekcjonalnych, drzwi rowerowych, drzwi teleskopicznych z pionowym zamknięciem i wind towarowych,wykazuje swoją wszechstronność w wielu zastosowaniach przemysłowych.

• Precyzyjne możliwości wykrywania: wykorzystuje technologię wiązki poprzecznej do dokładnego wykrywania obecności osób lub obiektów, zapobiegając w ten sposób wypadkom i zapewniając terminowe sygnały pracy drzwi.

• Elastyczne opcje wyjścia: oferuje wiele metod wyjścia (NO/NC i COM), zwiększając elastyczność integracji z różnymi systemami sterowania drzwiami.

• Wydajność energetyczna: działa z niskim zużyciem prądu poniżej 20 mA przy DC12V i obsługuje zakres napięcia roboczego DC12-24V, zapewniając efektywne wykorzystanie energii.

• Uproszczone okablowanie: zasłona światła bezpieczeństwa eliminuje potrzebę przewodu synchronizacyjnego między nadajnikiem a odbiornikiem, usprawniając okablowanie w miejscu i zmniejszając koszty materiałów.Emitent wymaga tylko przewodu zasilania, podczas gdy odbiornik potrzebuje przewodu zasilania i przewodu wyjściowego sygnału przekazującego.z logiką płyt obwodowych zapewniającą synchronizację poprzez tę transmisję.

Główne specyfikacje

• Model: CL15-8L8
• Technologia: aktywny czujnik podczerwieni o silnej odporności na światło
• Zakres wykrywania: 8 metrów.
• Czas reakcji: szybki i niezawodny
• Prąd roboczy: < 20 mA przy DC12V
• napięcie robocze: DC12-24V
• Metody wyjścia: NO/NC i COM
• Zastosowania: Drzwi dużych prędkości, drzwi sekcjonalne, drzwi obracające się, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe
• Wysokość ochronna: maksymalnie 1225 mm (tryb ukrycia), 1305 mm (tryb normalny)
• Temperatura pracy: -20 ~ +70°C
• Poziom ochrony: IP67

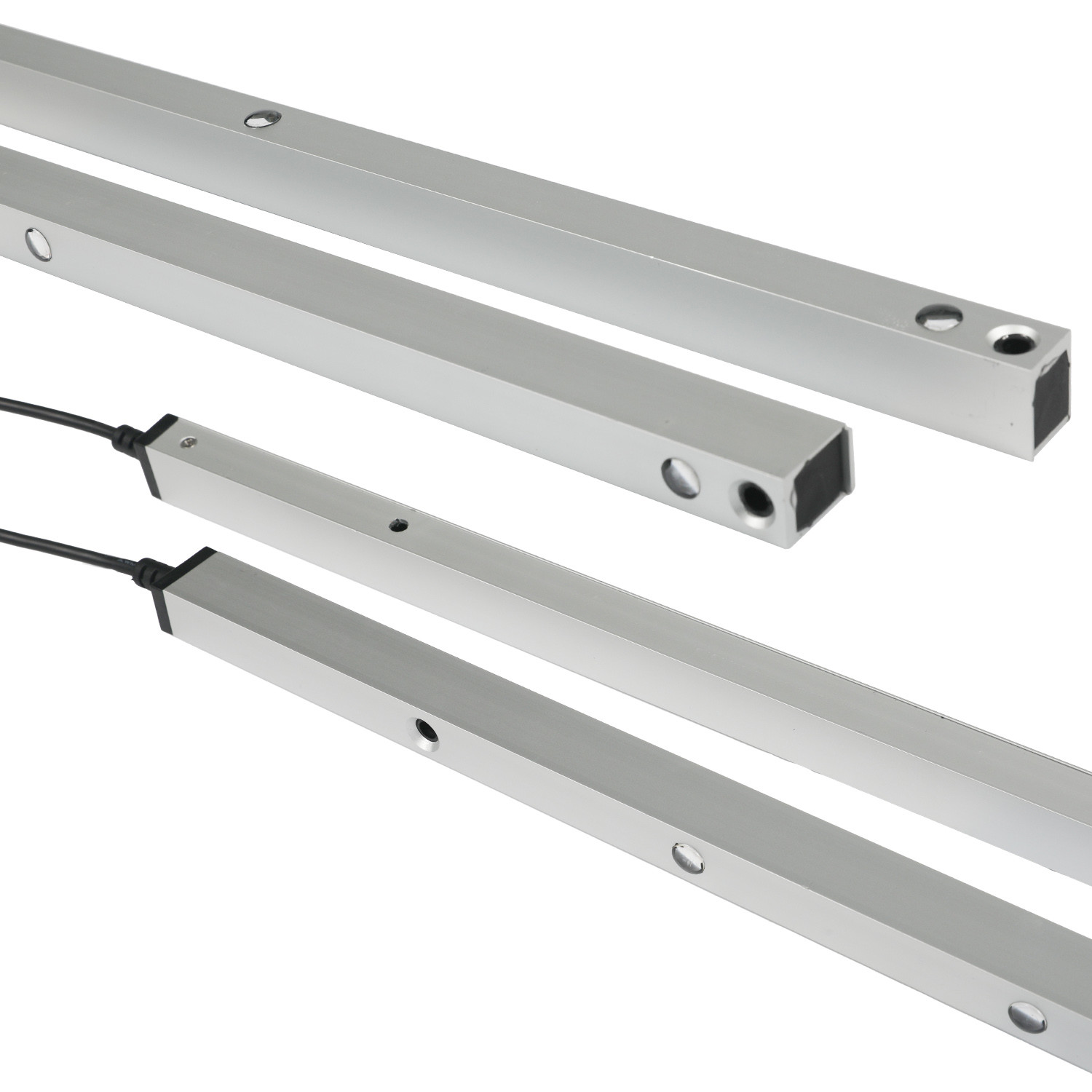

• Materiał powłoki: stop aluminium

Wytyczne dotyczące instalacji

1. Usunąć osłony i podłączyć przewody:

   • Odłącz górną i dolną osłonę czujnika.
   • Ustal połączenia przewodów i przeprowadź końcówkę nitki przez wyznaczony port nitkowy.

2. Pozycja i znaczenie dziur:

   • Wyrównanie nadajnika i odbiornika równolegle w celu potwierdzenia pozycji instalacji.
   • Zarejestruj dokładnie pozycję dziury na ścianie.

3. Wiertarka i naprawa:

   • Użyj wiertarki perkusyjnej do wykonania otworów w oznaczonych miejscach.
   • Wprowadź wtyczki ścienne do przewierconych otworów i zabezpiecz je śrubami.

4. Wstawienie nadajnika i odbiornika:

   • Przymocować nadajnik i odbiornik do ściany za pomocą śrub M3*25.
   • Podłącz zasilacz i sprawdź ustawienie czujników.
   • W razie potrzeby należy regulować kąt, obracając rurę aluminiową.
   • Po ustawieniu śruby obrotowej mocno zacisnąć.

5. Wymiana osłon i badania końcowe:

   • Przymocuj z powrotem górną i dolną osłonę czujnika śrubami M2*8.
   • Przeprowadzenie ostatecznego badania w celu zapewnienia prawidłowej funkcjonowania czujnika.

Zwiększenie bezpieczeństwa w miejscu pracy

Zwiększ bezpieczeństwo i bezpieczeństwo swoich operacji przemysłowych dzięki drzwiej czujników fotocząsteczkowej zasłony świetlnej.elastyczne opcje instalacjiBezproblemowa integracja z różnymi systemami sterowania drzwiami i szeroki zakres zastosowań sprawiają, że jest to niezawodny wybór do zwiększenia bezpieczeństwa w warunkach przemysłowych.Zaufanie do jakości i wydajności zasłony świetlnej CL15-8L8 w celu zapewnienia optymalnego bezpieczeństwa i spokoju umysłu.

Cechy

• Integracja: Kompatybilny ze wszystkimi typami systemów sterowania drzwiami
• Rodzaj montażu: bezpośrednia integracja z krawędzią drzwi z uwagi na zablokowanie drzwi
• Opis: Automatyczny czujnik zasłony świetlnej bezpieczeństwa drzwi
• Numer modelu: CL15-8L8 (8 wiązek, wysokość 150 cm)
• Rodzaj: zasłona świetlna bezpieczeństwa
• Stosowanie: Drzwi dużych prędkości, drzwi sekcjonalne, drzwi obracające się, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe
• Teoria: Zasłony świetlne zabezpieczające światło przejazdowe są stosowane w szybkich drzwiach i drzwiach z roletą, aby zapobiec obcięciom (ludziom lub przedmiotom),dokładne wykrywanie przechodzących osób lub przedmiotów w celu zapewnienia sygnałów otwierania drzwi i uniknięcia potencjalnych zagrożeń dla bezpieczeństwa.
• Wydajność: NO/NC, COM
• Prąd roboczy: < 20mA@DC12V
• napięcie robocze: DC12-24V
• Zakres wykrywania: maksymalnie 8 m
• Wysokość ochronna: maksymalnie 1225 mm (tryb ukrycia), 1305 mm (tryb normalny)
• Metody wyjścia: NO/NC, COM
• Bramy: 8 bramek

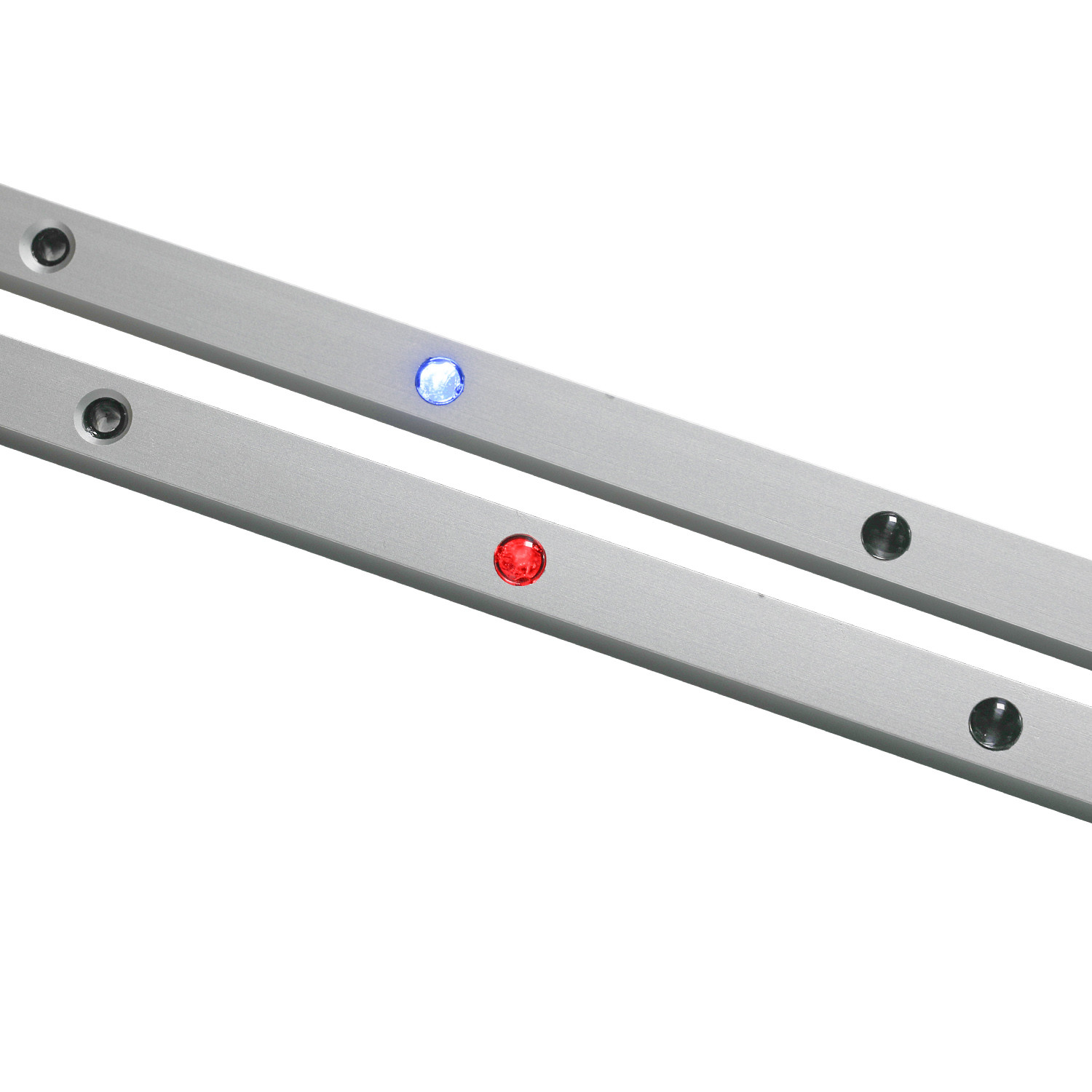

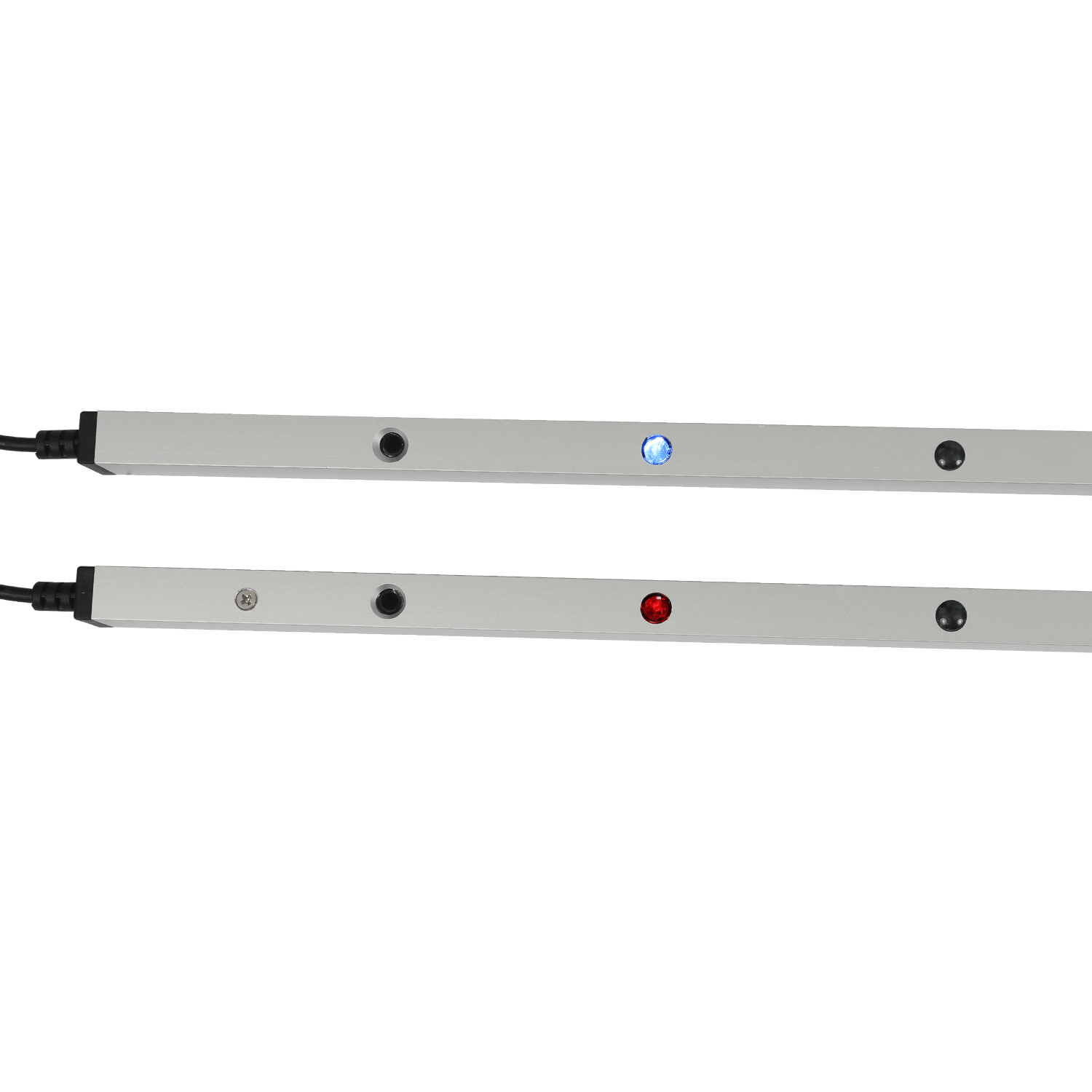

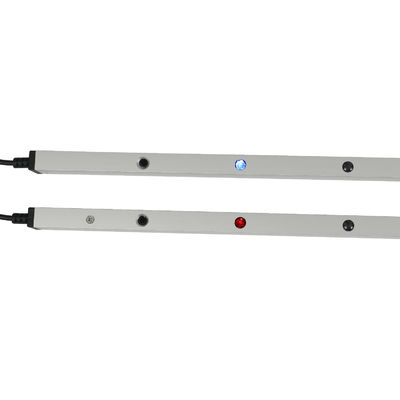

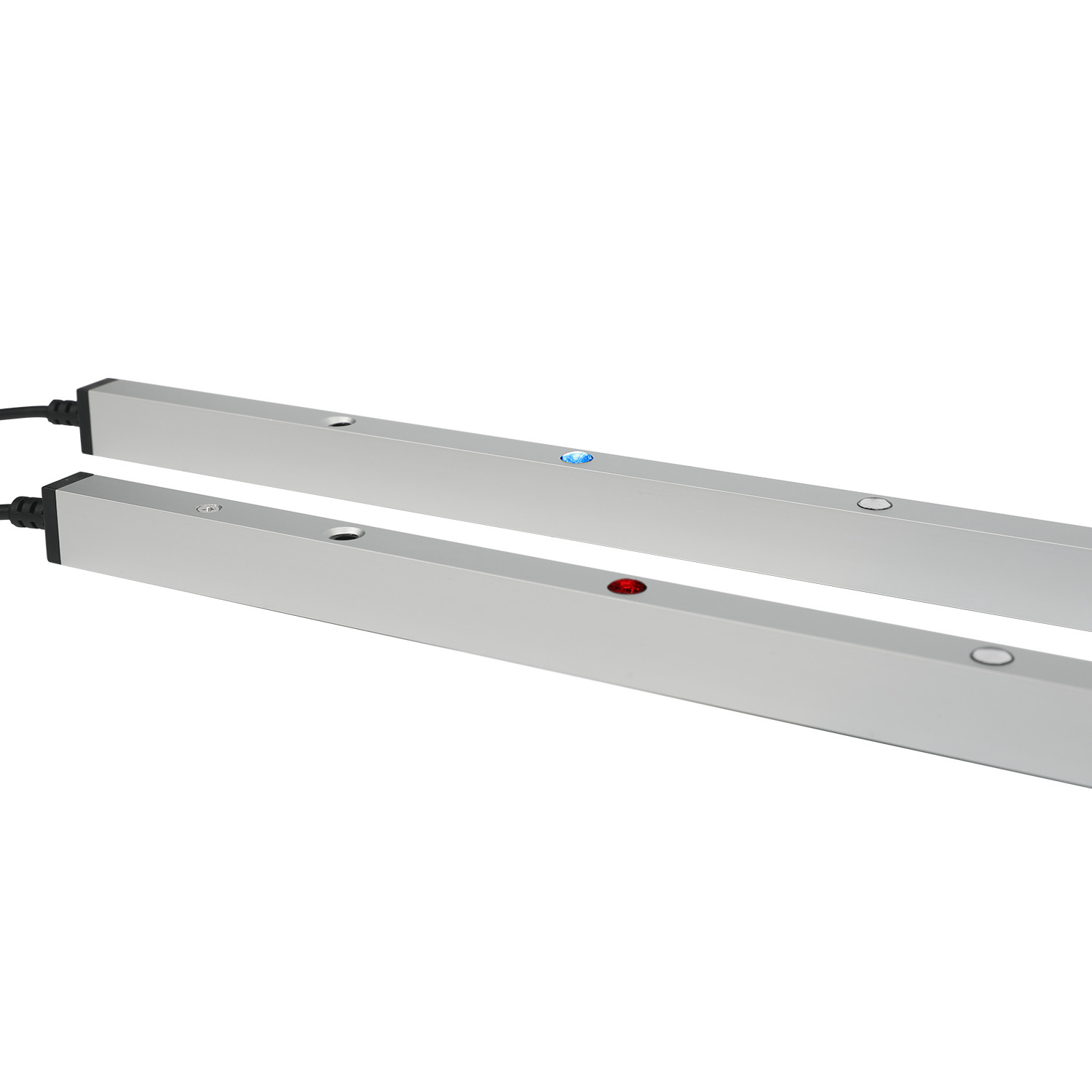

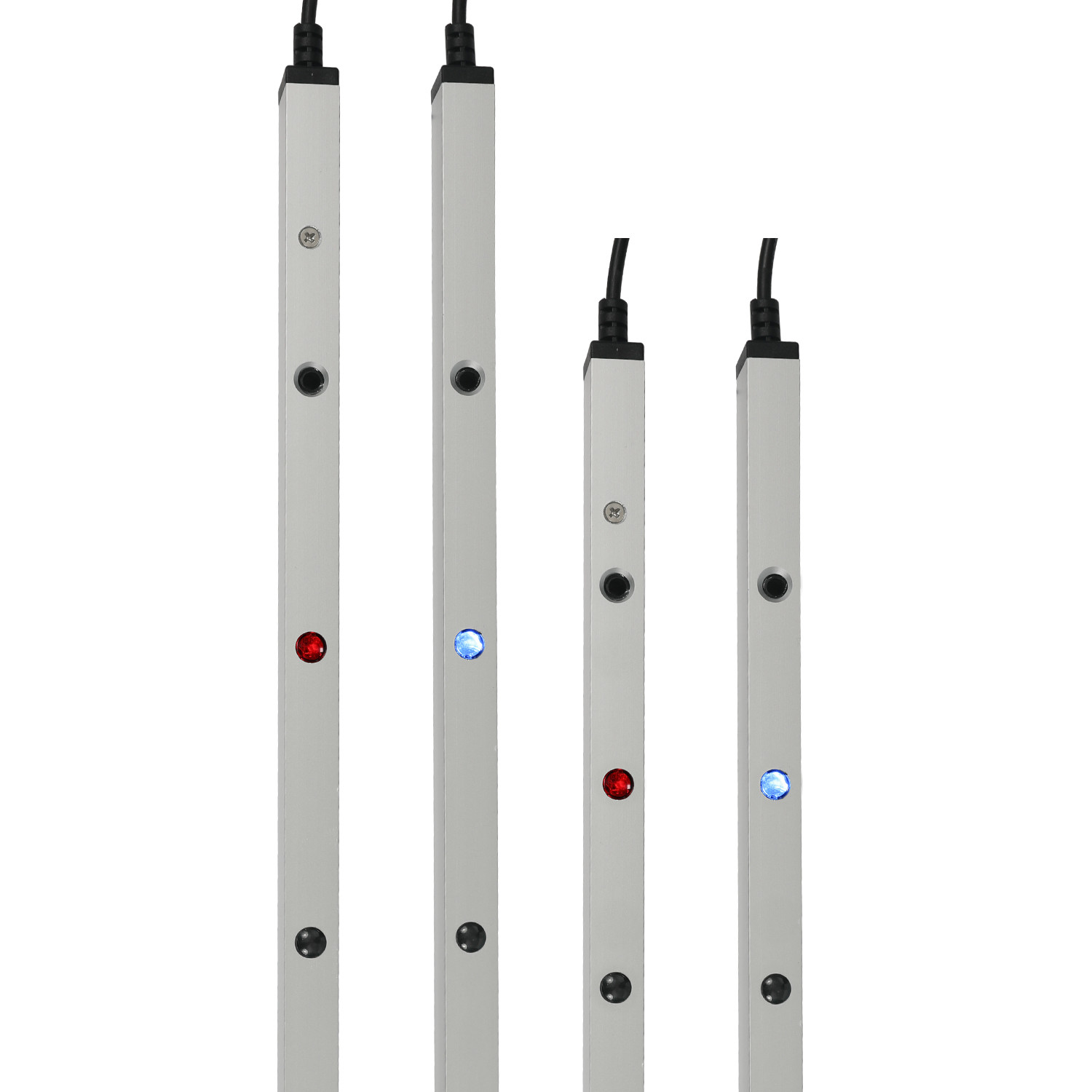

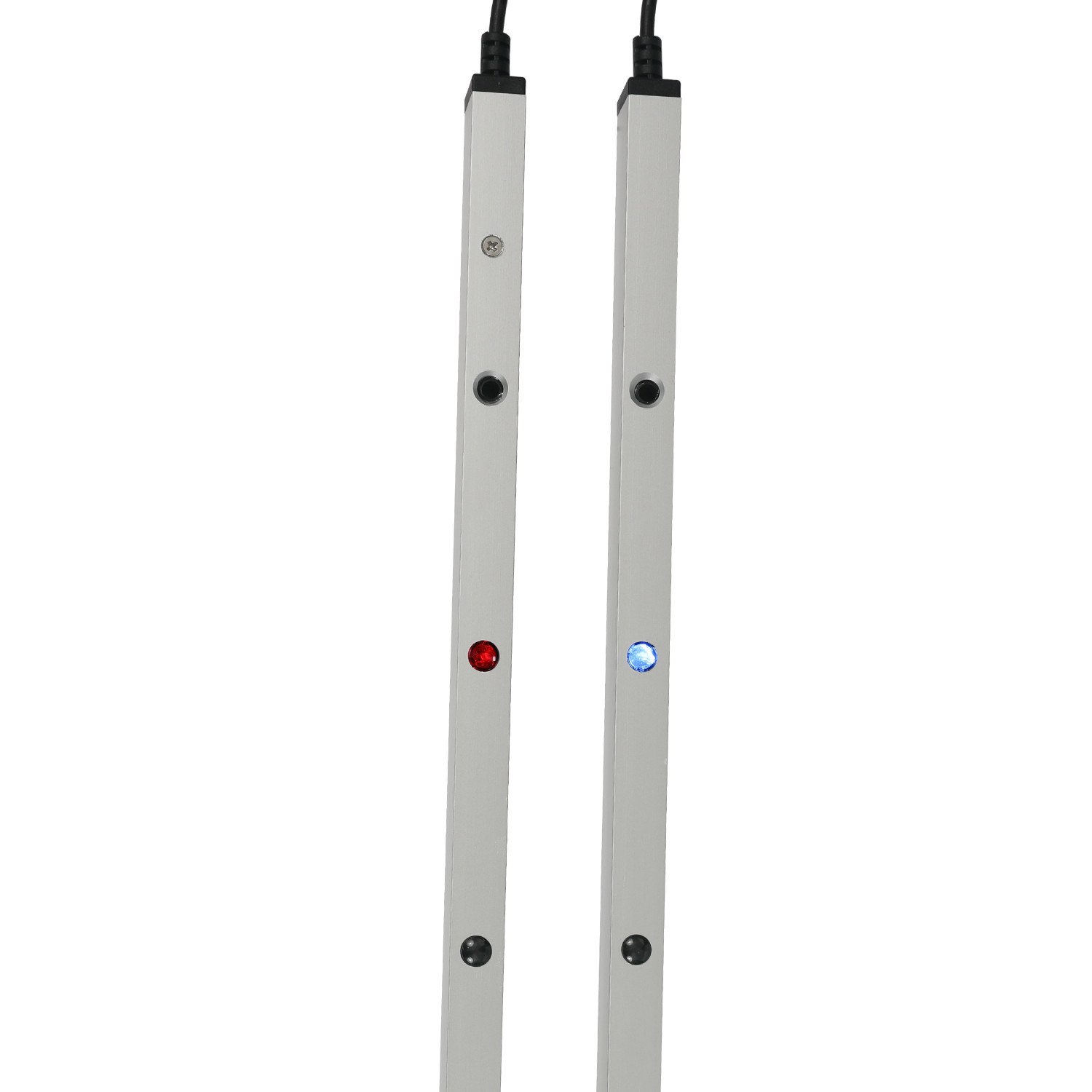

• Status LED:
  • Odbiornik: czerwone światło (obiekt zablokowany), niebieskie światło (niezablokowane), błękitne błysk światła (wysyłacz i odbiornik nie są wyrównane)
  • Przekaźnik: stała niebieskiego światła (normalny), błysk czerwonego światła ( napięcie poniżej 9V, powyżej 28V)
• Temperatura pracy: -20 ~ +70°C
• Poziom ochrony: IP67
• Materiał powłoki: stop aluminium

Zwiększ bezpieczeństwo drzwi przemysłowych dzięki naszemu 1500 mm czujnikowi podczerwieni idealnie nadając się do szybkich drzwi o zasięgu wykrywania 8 metrów.
