Izolowany czujnik zasłon o podczerwonym świetle z zasięgiem wykrywania 20 m
Szczegóły Produktu
| Ocena IP | IP65 | Kod HS | 8531100000 |
|---|---|---|---|
| Specyfikacja | 112*13*8,5 | Typ funkcji | Zasięg podczerwieni i system komunikacji |
| Typ wykrywania | Detektor fotonów | Typ sygnału wyjściowego | Typ cyfrowy |
| Podkreślić | czujnik światła zasłony w zasięgu wykrywania 20 m,Czujnik zasłony świetlnej o zasięgu wykrywania 20 m,IP65 czujnik światła zasłonowego |
||
opis produktu
Czujnik kurtyny świetlnej na podczerwień do drzwi segmentowych z zasięgiem wykrywania 20 m
Przegląd produktu
Czujnik kurtyny świetlnej JUTAI
Czujnik kurtyny świetlnej JUTAI to zaawansowane rozwiązanie zaprojektowane w celu zapewnienia bezpieczeństwa drzwi przemysłowych, bram wjazdowych i obszarów mieszkalnych. Mając 1 metr wysokości i wyposażony w 4 wiązki podczerwieni, ten czujnik oferuje niezrównaną funkcjonalność i niezawodność. Zaprojektowany do pracy w trudnych warunkach i przy silnym zakłóceniu światła, zapewnia solidną ochronę dzięki wodoodporności IP65.
Zasada działania
Działanie czujnika kurtyny świetlnej JUTAI opiera się na emisji, propagacji, interakcji, odbiciu i odbiorze promieniowania podczerwonego:
- Emisja podczerwieni: Czujnik emituje wiązkę podczerwieni za pomocą wbudowanego emitera podczerwieni.
- Propagacja wiązki: Ta wiązka podczerwieni podróżuje po zdefiniowanej ścieżce, tworząc niewidzialną barierę detekcyjną.
- Interakcja z celem: Gdy obiekt przecina wiązkę, oddziałuje ze światłem podczerwonym poprzez odbicie, absorpcję lub rozproszenie.
- Odbicie lub rozproszenie: Odbiornik podczerwieni czujnika przechwytuje odbite lub rozproszone światło podczerwone od obiektu.
- Przetwarzanie sygnału: Czujnik przetwarza odebrany sygnał w celu analizy atrybutów, takich jak siła sygnału i częstotliwość, określając kluczowe szczegóły dotyczące obiektu, takie jak jego obecność i odległość.
- Wyniki wyjściowe: Przetworzone dane są następnie konwertowane na sygnały elektryczne lub cyfrowe, które mogą wywoływać akcje, alarmy lub rejestrowanie danych.
Kluczowe cechy
Wyjątkowa trwałość
Zaprojektowany, aby oprzeć się silnym zakłóceniom światła i trudnym warunkom zewnętrznym, czujnik posiada stopień ochrony IP65, zapewniając długotrwałą trwałość.
Rozszerzony zasięg wykrywania
Posiadając zasięg wykrywania przekraczający 15 metrów, zapewniając szerokie i niezawodne pokrycie.
Zaawansowana funkcjonalność
- Bezpieczeństwo drzwi przemysłowych: Automatycznie ponownie otwiera drzwi, jeśli obiekt zostanie wykryty podczas zamykania, zwiększając protokoły bezpieczeństwa.
- Ochrona bram wjazdowych: Idealny do bram wjazdowych, czujnik natychmiast ponownie otwiera bramy po wykryciu osoby lub pojazdu podczas zamykania.
- Zwiększone bezpieczeństwo domu: Zwiększa bezpieczeństwo domu, wyzwalając wyjście przekaźnikowe po wykryciu nieautoryzowanego wejścia, skutecznie odstraszając potencjalnych intruzów.
Opcje dostosowywania
Czujnik kurtyny świetlnej bezpieczeństwa można dostosować w różnych długościach i konfiguracjach wiązek, aby spełnić określone wymagania, zapewniając optymalną adaptacyjność i wydajność.
Specyfikacje techniczne
| Model | PB20-16L15 |
|---|---|
| Technologia | Technika optyczna podczerwieni |
| Tryb wykrywania | Wykrywanie obecności |
| Liczba wiązek | 4 (można dostosować) |
| Długość | 1m (można dostosować) |
| Odległość wykrywania | 15m |
| Napięcie robocze | 12-24V |
| Prąd roboczy nadajnika | <50mA |
| Prąd roboczy odbiornika | <50mA |
| Czas reakcji | Regulowany 50/100/150/200ms |
| Czas wyzwolenia | Zablokowanie jednej wiązki światła, wyzwolenie w ciągu 2 sekund; zablokowanie sąsiednich 2 lub więcej wiązek, wyzwolenie natychmiast |
| Metoda wyzwalania | Wyzwalanie pojedynczą wiązką lub wyzwalanie wieloma wiązkami (można wybrać) |
| Temperatura robocza | 20~60°C |
| Wilgotność względna | Maks. 90% RH (bez kondensacji) |
| Wyjście alarmowe | Wyjście przewodowe, wyjście przekaźnikowe 30VDC@2A, 125VAC@1A |
| Sposób wyjścia (model przewodowy) | Transmisja przewodowa, (NO/NC) |
| Kąt obrotu | 180 stopni poziomo |
| Poziom IP | IP65 |
| Materiał | Stop aluminium i tworzywo PC |

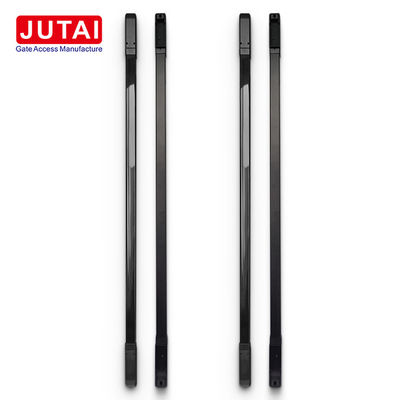

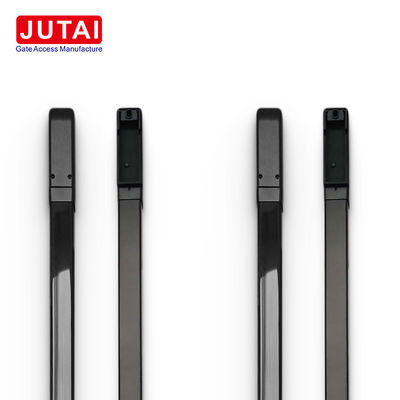

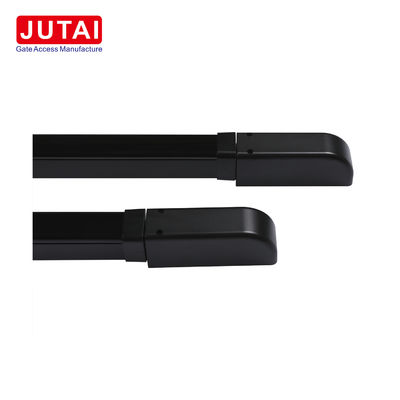

Zdjęcia produktu
Definicja okablowania

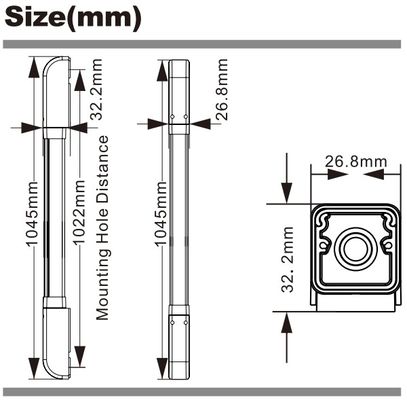

Wymiary
Instrukcja instalacji
Kroki operacyjne
- Zdejmij osłony i podłącz przewody: Zdejmij górną i dolną osłonę czujnika. Nawiąż połączenia przewodowe i przeprowadź koniec gwintu przez wyznaczony port gwintowany.
- Pozycjonuj i zaznacz otwory: Potwierdź pozycję montażu, upewniając się, że nadajnik i odbiornik są ustawione równolegle. Dokładnie zaznacz pozycje otworów na ścianie.
- Wierć i mocuj: Użyj wiertarki udarowej, aby wykonać otwory w wyznaczonych miejscach. Włóż kołki rozporowe do wywierconych otworów i zamocuj je za pomocą śrub.
- Zamontuj nadajnik i odbiornik: Użyj śrub M3*25, aby przymocować nadajnik i odbiornik do ściany. Podłącz zasilanie i przystąp do testowania wyrównania czujnika. W razie potrzeby wyreguluj kąt, obracając aluminiową rurkę. Po wyrównaniu mocno dokręć śrubę obrotową.
- Załóż osłony i wykonaj końcowe testy: Zamocuj górną i dolną osłonę czujnika za pomocą śrub M2*8. Przeprowadź końcowy test, aby upewnić się, że czujnik działa prawidłowo.
Często zadawane pytania
Jakie są typowe problemy z instalacją?
Nasza sekcja FAQ zawiera odpowiedzi na potencjalne problemy z instalacją i oferuje kompleksowe rozwiązania, aby zapewnić płynny proces instalacji.
Jak mogę rozwiązać problemy, jeśli czujnik nie działa poprawnie?
Sekcja FAQ zawiera szczegółowe wskazówki dotyczące rozwiązywania problemów, zaprojektowane w celu pomocy w rozwiązywaniu wszelkich problemów napotkanych podczas instalacji lub fazy operacyjnej.
Opakowanie produktu
Zaawansowane funkcje
Wykorzystując unikalną technologię podczerwieni, może być używany w bezpośrednim świetle słonecznym; ma stabilną odległość wykrywania 20 metrów.
