Całkowite klejenie IP67 bezpieczeństwo podczerwone światło zasłona anty światło soczewka 8 metr wykrycie

Kluczowa lekcja:Zasłona oświetleniowa jest specjalistycznym urządzeniem bezpieczeństwa, które umożliwia wyłączenie określonych części pola wykrywania, lub "zasłonięcie", bez wpływania na całą zasłonę.Ta cecha ma kluczowe znaczenie w środowiskach, w których maszyny lub części procesu produkcyjnego ciągle przerywają pole zasłony świetlnejWykluczając te obszary, zasłona świetlna nadal zapewnia ochronę poprzez wykrywanie nieoczekiwanych przerw w niewybranych sekcjach.zapewnienie bezpieczeństwa bez zbędnych zatrzymań lub fałszywych alarmówTa funkcjonalność jest idealna dla złożonych środowisk zautomatyzowanych, w których elastyczność i bezpieczeństwo są najważniejsze.

Cechy techniczne i korzyści:

• Bezproblemowa integracja systemu:Zaprojektowany do łatwej integracji z różnymi systemami sterowania drzwiami, zapewniając szeroką kompatybilność i płynną pracę.
• Zmienna instalacja:Zaprojektowany do bezpośredniej integracji z krawędzią drzwi, zapewniając elastyczność dostosowania do wielu konfiguracji drzwi i scenariuszy instalacji.

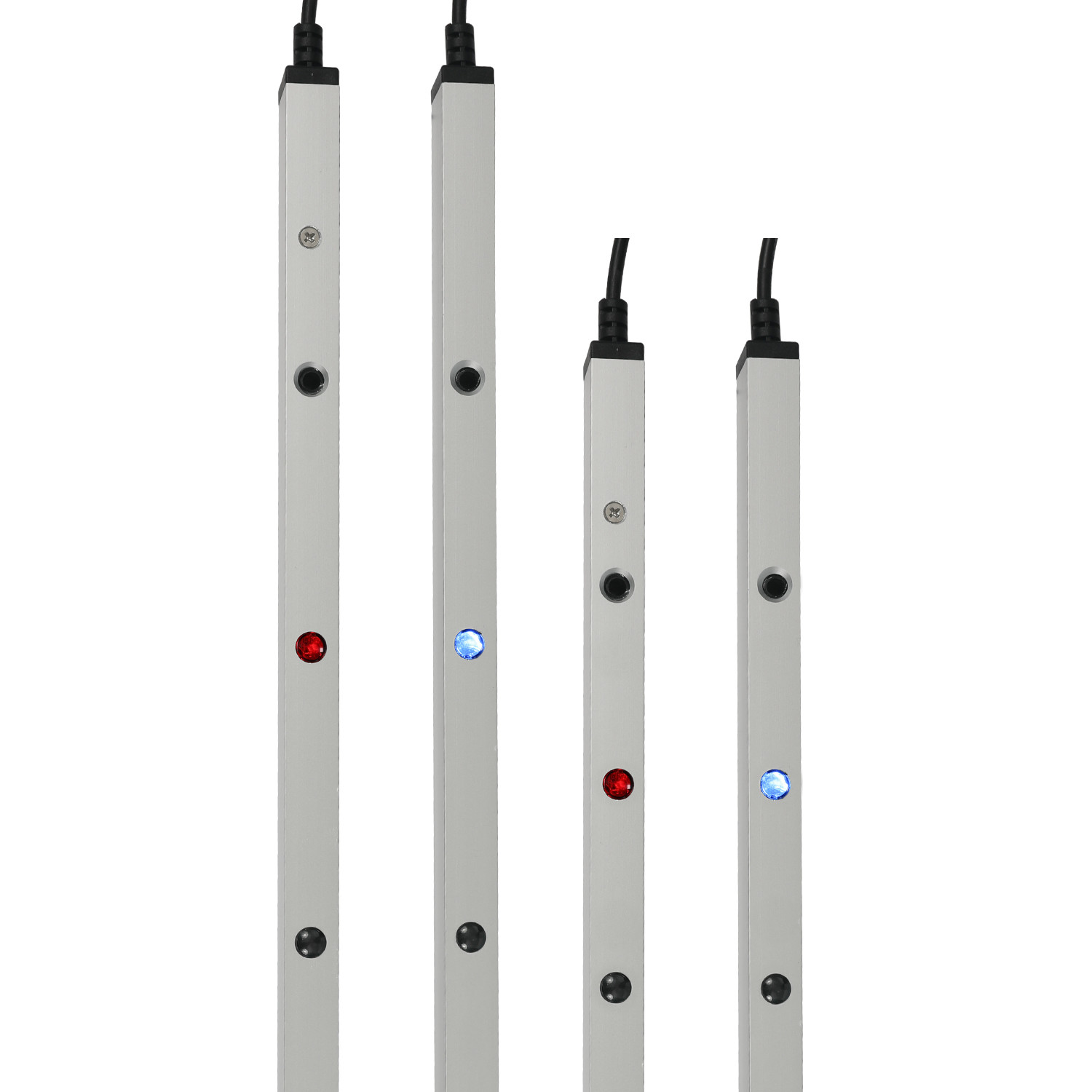

• Kompaktny i wydajny projekt:Model CL15-8L8 to kompaktowa zasłona świetlna specjalnie zaprojektowana do automatycznych drzwi i bram, zapewniająca niezawodne środki bezpieczeństwa w minimalnym zakresie.
• Szeroki zakres zastosowania:Idealne do drzwi szybkich, drzwi sekcjonalnych, drzwi rolkowych, drzwi teleskopicznych z pionowym zamknięciem i wind towarowych, wykazujące wszechstronność w wielu warunkach przemysłowych.
• Dokładna zdolność wykrywania:Wykorzystuje technologię wiązki przejściowej w celu dokładnego wykrywania obecności osób lub przedmiotów, zapobiegania wypadkom i zapewniania szybkich sygnałów pracy drzwi.
• Elastyczne opcje wyjścia:Zapewnia wiele metod wyjścia (NO/NC i COM), zwiększając elastyczność integracji z różnymi systemami sterowania drzwiami.
• Efektywność energetyczna:Oznacza niskie zużycie prądu poniżej 20 mA przy DC12V i działa w zakresie napięcia roboczego DC12-24V, zapewniając energooszczędną wydajność.
• Uproszczone okablowanie:Wyeliminuje potrzebę przewodu synchronizacyjnego między nadajnikiem a odbiornikiem, usprawniając okablowanie na miejscu i zmniejszając koszty materiałów.zapewnienie synchronizacji poprzez logikę płyt obwodowych.

Specyfikacje techniczne:

• Model:Wymagania dotyczące:
• Technologia:Aktywny czujnik podczerwieni o silnej odporności na światło
• Zakres wykrywania:Do 8 metrów
• Czas reakcji:Szybki i niezawodny
• Prąd roboczy< 20 mA przy DC12V
• napięcie robocze:DC12-24V
• Metody produkcji:NO/NC i COM
• Zastosowanie:Drzwi dużych prędkości, drzwi sekcjonalne, drzwi rolkowe, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe
• Wysokość ochronna:Maks. 1225 mm (tryb ukrycia), 1305 mm (tryb normalny)
• Temperatura pracy:-20 ~ +70°C
• Poziom ochrony:IP67
• Materiał powłoki:Stopy aluminium

Wytyczne dotyczące instalacji:

1. Usunąć osłony i podłączyć przewody:

   • Odłącz górną i dolną osłonę czujnika.
   • Ustal połączenia przewodów i przeprowadź końcówkę nitki przez wyznaczony port nitkowy.

2. Pozycja i znaczenie dziur:

   • Wyrównanie nadajnika i odbiornika równolegle w celu potwierdzenia pozycji instalacji.
   • Zarejestruj dokładnie pozycję dziury na ścianie.

3. Wiertarka i naprawa:

   • Użyj wiertarki perkusyjnej do wykonania otworów w oznaczonych miejscach.
   • Wprowadź wtyczki ścienne do przewierconych otworów i zabezpiecz je śrubami.

4. Wstawienie nadajnika i odbiornika:

   • Przymocować nadajnik i odbiornik do ściany za pomocą śrub M3*25.
   • Podłącz zasilacz i sprawdź ustawienie czujników.
   • W razie potrzeby należy regulować kąt, obracając rurę aluminiową.
   • Po ustawieniu śruby obrotowej mocno zacisnąć.

5. Wymiana osłon i badania końcowe:

   • Przymocuj z powrotem górną i dolną osłonę czujnika śrubami M2*8.
   • Przeprowadzenie ostatecznego badania w celu zapewnienia prawidłowej funkcjonowania czujnika.

Zwiększenie bezpieczeństwa w miejscu pracy:Zwiększ bezpieczeństwo i bezpieczeństwo swoich operacji przemysłowych dzięki drzwiej czujników fotocząsteczek.włącznie z zasięgiem wykrywania 8 metrów, elastyczne opcje montażu i precyzyjne możliwości wykrywania.Bezproblemowa integracja z różnymi systemami sterowania drzwiami i szeroki zakres zastosowań sprawiają, że jest to niezawodny wybór do zwiększenia bezpieczeństwa w środowiskach przemysłowychZaufaj jakości i wydajności zasłony świetlnej CL15-8L8, aby zapewnić optymalne bezpieczeństwo i spokój umysłu.

Przegląd firmy:Shenzhen Jutai Comm Co., Ltd. prowadzi branżę z potężnymi możliwościami badawczo-rozwojowymi, dostarczając innowacyjne rozwiązania bezpieczeństwa do zastosowań przemysłowych.Nasz zespół dąży do opracowania produktów, które spełniają najwyższe standardy bezpieczeństwa i wydajności.Oferujemy dostosowalne rozwiązania, aby zaspokoić wyjątkowe potrzeby klientów, zapewniając, że każdy produkt jest dostosowany do optymalnej wydajności.dostosowane rozwiązania bezpieczeństwa.
