Niestandardowe oświetlenie zabezpieczające zasłona 1,5 m Długość 8 m Zakres IP67 -30 °C
Szczegóły Produktu
| Ocena IP | IP67 | Odległość wykrywania | 8 m |
|---|---|---|---|
| Tworzywo | Stop aluminium | Funkcja | Odporny na korozję |
| Napięcie zasilania | DC12-24v | Temperatura pracy | -20 ~ 60 ℃ |
| Prąd operacyjny | < 50 mA | Wyjście | Nr/Nc, COM |
| Prąd roboczy | <20mA przy 12V DC | Specyfikacja | 150*2,1*1,5cm |
| Podkreślić | 8m zasięg Blank Safety Light Curtain,Zastosowana zasłona świetlna,IP67 Światło zabezpieczające |
||
opis produktu
Niestandardowe oświetlenie zabezpieczające zasłona 1,5 m Długość 8 m Zakres IP67 -30 °C
Przegląd produktu
Pobierz PDF produktu
CL15-8L8 Infraczerwony czujnik zasłony świetlnej bezpieczeństwa z funkcją wyłączenia dla drzwi przemysłowych, zaprojektowany do niezawodnej ochrony bezpieczeństwa w wymagających warunkach.
Tryby działania
Tryb wyłączenia
- Zasłona światła bezpieczeństwa jest zainstalowana wewnątrz otworu drzwiowego
- Kiedy drzwi zamykają się normalnie, wiązki światła są blokowane od góry do dołu w kolejności
- To sekwencyjne blokowanie jest rozpoznawane jako normalne zamknięcie drzwi
- Kiedy obiekt przechodzi poniżej i blokuje wiązkę światła podczas zamknięcia, wyzwala drzwi do otwarcia
Tryb normalny
- Instalacja wewnątrz i na zewnątrz drzwi
- Światła nie przechodzą przez drzwi zamknięte.
- Wszelkie zablokowanie wiązki światła natychmiast wywołuje sygnał otwierania drzwi
Główne zalety
- Odpowiednie dla drzwi do magazynów chłodniczych i wilgotnych środowisk: -25°C
- Brak potrzeby synchronicznego skrzynki sterującej przewodem
- Szybka szybkość odpowiedzi: 0,03 sekundy
- Odporne na działanie promieni słonecznych i interferencji elektromagnetycznych
- Dostępna obsługa dostosowania
Specyfikacje techniczne
| Model | Wymagania dotyczące: |
|---|---|
| Technologia | Aktywny czujnik podczerwieni o silnej odporności na światło |
| Zakres wykrywania | Do 8 metrów |
| Czas reakcji | Szybki i niezawodny |
| Prąd pracy | < 20 mA przy DC12V |
| Napięcie robocze | DC12-24V |
| Metody produkcji | NO/NC i COM |
| Wnioski | Drzwi dużych prędkości, drzwi sekcjonalne, drzwi rolkowe, drzwi teleskopiczne z pionowym zamknięciem, windy towarowe |
| Wysokość ochronna | Maks. 1225 mm (tryb ukrycia), 1305 mm (tryb normalny) |
| Temperatura pracy | -25 ~ +70°C |
| Poziom ochrony | IP67 |
| Materiał powłoki | Stopy aluminium |
Wytyczne dotyczące instalacji
Krok 1: Usunąć osłony i podłączyć przewody
- Odłączanie osłon: delikatnie usunąć górne i dolne osłony czujnika
- Połączenia drutowe: Zrób niezbędne połączenia drutowe i przędź końcówkę przez wyznaczony port
Krok 2: Pozycja i oznaczenie otworów
- Ustawienie: ustawić nadajnik i odbiornik równolegle w celu określenia dokładnej pozycji montażu
- Oznaczanie: Dokładnie zaznaczyć pozycje otworów na ścianie dla precyzyjnego wiercenia
Krok trzeci: Wiercić i naprawić
- Wiertarka: Wykorzystanie wiertarki perkusyjnej do tworzenia otworów na oznaczonych pozycjach
- Utrzymanie: Wprowadzenie wtyczek ściennych do wiertanych otworów i zabezpieczenie je śrubami
Krok 4: Zainstalowanie nadajnika i odbiornika
- Montowanie: Przymocowanie nadajnika i odbiornika do ściany za pomocą śrub M3*25
- Połączenie zasilania: podłącz zasilanie i sprawdź ustawienie czujnika
- Dostosowanie: W razie potrzeby należy dostosować kąt obracania rurki aluminiowej.
Krok 5: Wymiana osłon i końcowe badanie
- Przymocowanie pokryw: Przymocowanie pokryw górnej i dolnej za pomocą śrub M2*8
- Badanie końcowe: przeprowadzenie kompleksowego badania w celu zapewnienia prawidłowej funkcjonowania czujnika

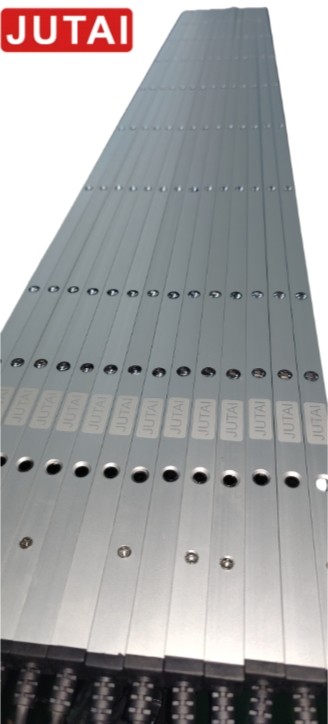

Obrazy produktów
