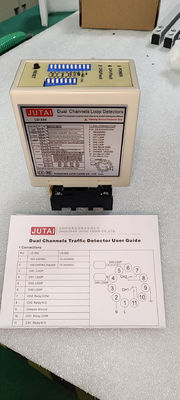

LD-200 Podwójny czujnik pętli kanałowej dla detektora pojazdów z barierą dostępu do parkingu

Miejsce pochodzenia Chiny
Nazwa handlowa JUTAI
Orzecznictwo CE
Numer modelu LD-200
Minimalne zamówienie 1
Cena negotiable
Szczegóły pakowania Kreskówka
Czas dostawy 5 - 8 dni roboczych
Zasady płatności T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Możliwość Supply 1000 sztuk miesięcznie
Szczegóły Produktu
Moc 110–240 V AC (48–63 Hz) Wrażliwość 20-2000μH
Ustawienie czułości 16-kierunkowy do wyboru/najwyższy 0,010% Dl/L/najniższy 2,56% Temp operacji -40 ~ +70℃
Czasy reakcji Włączenie 10-90 ms/wyłączenie 10-90 ms Specyfikacja 13,6*8,6*5,2 mm
Podkreślić

Czujnik pętli dostępu do bariery parkingowej

,

LD-200 Podwójny czujnik pętli kanałowej

,

Detektor pojazdu czujnik pętli

Zostaw wiadomość
opis produktu
LD-200 Podwójny czujnik pętli kanałowej dla detektora pojazdów z barierą dostępu do parkingu
Przegląd produktu
Double Channel Car Parking Management Inductive Loop Detector

Detektor ruchu dwustronnego JUTAI (LD-200/202) został zaprojektowany do precyzyjnego wykrywania pojazdów i niezawodnego monitorowania ruchu w systemach kontroli parkingowej i dostępu.

Kluczowe cechy
  • Dwa niezależne kanały wykrywania (CH1 i CH2)
  • Kompleksowe wskaźniki diagnostyczne stanu mocy i pętli
  • Zmienna czułość i częstotliwość za pomocą przełączników podmuchowych
  • Wielokrotne tryby działania, w tym wykrywanie kierunku
  • Funkcjonalność resetowania dla zmian konfiguracji
  • Kompaktne, dobrze zaprojektowane mieszkania
  • Wybór czasu obecności do 30 minut
  • Wskazanie zakłóceń częstotliwości pętli
  • Możliwość wykrywania kierunku
  • Automatyczne zwiększenie czułości (ABS)
Specyfikacje techniczne
Specyfikacja Szczegóły
Indukcja pętli 20-2000 μH
Wrażliwość Wybór 8-stronny
Najwyższy: 0,015% DL/L
Najniższy: 0,8% DL/L
Częstotliwość Przełącznik czterostopniowy do wyboru: 20-80KHz
Wymagania energetyczne 110-240VAC (48 do 62 Hz)
12-24VADC (48 do 62 Hz)
Temperatura działania -40°C do +70°C (-111°F do +158°F)
Czas reakcji 10- 90MS
Wielkość 75 mm x 43 mm x 110 mm
wilgotność Do 95% wilgotności względnej bez kondensacji
Loop Detector specifications diagram
Sposoby działania
  • Tryb obecności
  • Tryb impulsowy
  • Tryb obecności logicznej AB (operacja bariery)
  • Moduł impulsowy AB Logic (Logika liczenia)
Multi-type voltage vehicle loop detection sensors
Wnioski
  • Automatyczne systemy bram
  • Kontrola świateł drogowych
  • Mechanizmy napędowe bramy
  • Przeszkody operacyjne
  • Systemy sterowania parkingiem
  • Aktywacja urządzeń do wydawania kart na parkingach
  • Kontrola bariery parkingowej
  • System kontroli dostępu pojazdu
  • Systemy kontroli ruchu drogowego i opłat drogowych
  • Systemy liczenia pojazdów
  • Wrota i drzwi z silnikiem
  • Błony bezpieczeństwa/rolowe rolety/drzwi garażowe
  • Systemy wywołujące kamerę
Instalacja i konfiguracja
Double Channel Loop Detector connections diagram
Funkcje wskaźnika
  • Światło LED mocy (czerwone):Wskazuje stan "Włączony"
  • CH1 Wykrywanie diody LED:
    • Nieprzerwanie włączone: aktywne wykrywanie pojazdu
    • Błyskanie powoli: zwarcie pętli lub niewystarczające skręty
    • Szybkie migoczenie: otwarty obwód pętli lub nadmierne skręcenia
  • CH2 Wykrywanie diody LED:
    • Nieprzerwanie włączone: aktywne wykrywanie pojazdu
    • Błyskanie powoli: zwarcie pętli lub niewystarczające skręty
    • Szybkie migoczenie: otwarty obwód pętli lub nadmierne skręcenia
Wybór wrażliwości

Ustawienie czułości i częstotliwości jest osiągane za pomocą 7-stronnych i 10-stronnych ustawień przełącznika podmuchowego z dostępnymi 8 różnymi poziomami czułości.

Loop detector switch configuration Special sensitivity increase settings Direction detection mode settings Sensitivity selection settings Frequency selection settings
Wymóg resetu:LD-200 musi być zresetowany za każdym razem, gdy zmiany ustawień są dokonywane w przełącznikach dip.
Wytyczne dotyczące instalacji
  • Rozmiar cięcia cewki: prostokąt 1,0-2,0 m długości × 0,8-1,2 m szerokości
  • Unikaj ustawionych kątów na narożnikach podczas montażu
  • Wykorzystanie drutów feromagnetycznych o łącznej długości do 500 metrów
  • Podczas instalacji należy utrzymywać wtyczkę i gniazdo produktu w kierunku pionowym
Coil installation overview and typical turns Proper installation orientation
Zasada działania
Proces wprowadzenia Proces wyjścia
  1. Obie cewki odczuwają wejście pojazdu
  2. LD-200/202 uruchamia czytnik UHF przy wejściu
  3. Czytnik UHF wysyła identyfikator do sterownika (AC-11)
  4. Kontroler przekazuje sygnał do otwarcia bariery bramy
  5. Pojazd wchodzi i bariera obniża się automatycznie
  6. LD-100/102 zapewnia bezpieczeństwo i funkcjonalność anty-smashing
  1. Pojazd przechodzi przez czytnik UHF podczas wyjścia
  2. LD-200/202 uruchamia czytnik UHF do odczytu identyfikatora karty
  3. Kontroler weryfikuje ważność identyfikacji i otwiera barierę bramy
  4. Automatyczne wyjścia pojazdów i obniżki barier
  5. LD-100/102 zapewnia bezpieczeństwo i funkcjonalność anty-smashing
Rozpoznanie kierunku

Funkcja rozpoznawania kierunku uniemożliwia podwójne uruchomienie, gdy pojazdy przechodzą obok dodatkowych czytników UHF, zapewniając dokładne prowadzenie rejestru wejścia/wyjścia.

Integracja systemu

Kompatybilny z sterownikiem drzwi JUTAI (AC-11), barierą bramy (BR-110), czytnikiem RFID dalekiego zasięgu (PUHF-9) i cewkami pętli o wysokiej odporności na temperaturę (JTHT-11) dla kompleksowych rozwiązań kontroli dostępu.

Niezależny tryb działania

LD-200/202 może funkcjonować jako dwa niezależne jednokanałowe detektory pętli, idealnie nadające się do standardowych parkingowych z jednym wejściem/jednym wyjściem przy jednoczesnym zmniejszeniu kosztów sprzętu.

Przewodnik do rozwiązywania problemów
Objawy Rozwiązanie
Detektor nie działa Wciśnij przycisk resetowania
Czerwony wskaźnik LED nie w pełni zapalony Sprawdź połączenie zasilania
Zielona dioda LED błyszcząca powoli Możliwe zwarcie pętli lub niewystarczające zakręty
Zielone LED miga szybciej Możliwe otwarte obwody pętli lub nadmierne zakręty
Niewystarczająca liczba zakrętów niższa częstotliwość (dodaj więcej skrętów, jeśli częstotliwość jest nadal zbyt wysoka)
Nadmierna liczba zakrętów Większa częstotliwość (odjąć niektóre zakręty, jeśli częstotliwość jest nadal zbyt niska)
Troubleshooting diagram 1 Troubleshooting diagram 2 Troubleshooting diagram 3 Additional technical diagram Installation reference diagram
