110-240V Jednokanalny czujnik pętli bariery boomowej LD-100 Detektor pojazdów

1. Wprowadzenie:
   • Wykrywacz pętli bramy bariery parkingowej jest czujnikiem zaprojektowanym specjalnie dla bram bariery parkingowej, zdolnym do skutecznej identyfikacji i wykrywania wszystkich typów pojazdów,włącznie z pojazdami o dużych rozmiarach, ciężarówki, motocykle i więcej, zapewniając automatyczne otwieranie i zamykanie bram.
2. Charakterystyka:
   • Detektor pojazdów jednokanałowych.
3. Zalety:
   • Szeroki zakres wykrywania i wysoka wrażliwość: z zakresem wykrywania od 15 do 2000 μH i wysoką wrażliwością, dokładnie wykrywa różne pojazdy, zapewniając niezawodną wydajność wykrywania.
   • Funkcja automatycznego przywracania: czujnik automatycznie przywraca się w przypadku awarii, eliminując konieczność ręcznej interwencji i zwiększając stabilność i niezawodność systemu.
   • Wybór wielokrotnego poziomu wykrywania: z 16 wybieralnymi poziomami w zakresie od 0,008% DL/L do 2,50% DL/L, można go regulować zgodnie ze specyficznymi wymaganiami,odpowiedni do różnych scenariuszy zastosowań.
   • 40000V ochrona przed błyskawicami: wyposażony w solidną ochronę przed błyskawicami 40000V, skutecznie chroni czujnik przed uszkodzeniami spowodowanymi uderzeniami piorunami.
   • Szeroki zakres warunków pracy: nadaje się do szerokiego zakresu warunków pracy, z zakresem temperatur od -40°C do +70°C, zapewniając stabilną pracę nawet w trudnych warunkach pogodowych.

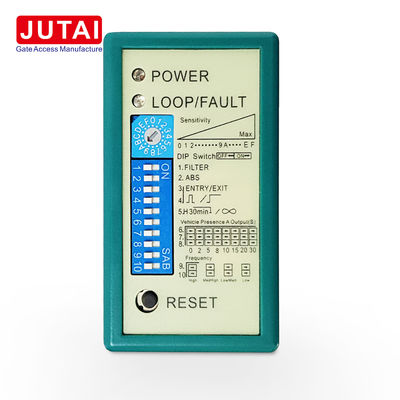

Wskaźniki i przełącznik:

• Światło zasilania: Czerwone światło zasilania wskazuje "Włączone".
• Wykrycie LED:
  • Nieprzerwanie włączone: wskazuje na wykrycie pojazdu.
  • Powoli migające: wskazuje, że pętla jest zwarta lub liczba skrętów po pętli nie jest wystarczająca.
  • Szybkie migoczenie: wskazuje, że pętla jest otwarta lub że po pętli jest zbyt wiele skrętów.
• Przełącznik 1 (Trimpot), selekcja czułości:
  • Czułość pętli można regulować za pomocą trimpotu oznaczonego jako "Czułość".Użytkownik może wybrać 16 różnych ustawień, obracając trimpot z 0 jest najmniej wrażliwe i "F" jest najbardziej wrażliwe.
• Przełącznik 2 (Ustawienia przełącznika głębinowego):
  • DIP1 i DIP2 Ustawianie specjalnych funkcji:
    • DIP1 Włączony: wyjście ma opóźnienie 2 sekundy (bez wyjścia przekaźnika, jeśli prędkość pojazdu przekracza 8 km/h).
    • DIP2 Włączony: zwiększyć czułość, aby uniknąć niepożądanego wyłączenia przekaźnika podczas opuszczania pojazdu, zwłaszcza przyczepy.
  • DIP3 i DIP 4 Ustawienie przekaźnika B Wyjście:

    W trybie DIP	Wyjście rellu B	Status cewki pętli
    Wykluczone	W przypadku pojazdu w ruchu wyjście dla przekaźnika B wynosi 200 m/s	Typ wyjścia przekaźnika B
    Włączony	Po odjeździe pojazdu prędkość wyjścia dla przekaźnika B wynosi 600 m/s	Relaj B będzie obecny.
    Włączony	Jeśli pętla jest uszkodzona, przekaźnik B będzie włączony i wyłączy się, gdy uszkodzenie zostanie naprawione.

  • Ustawienie automatycznego resetu DIP 5:

    W trybie DIP	Tryb obecny
    Włączony	Pojazd może być stale obecny (bez automatycznego resetowania, chyba że pojazd opuścił lub ręczne resetowanie)
    Włączony	Tryb normalny (automatyczne zresetowanie po 30 minutach obecności pojazdu, stosowane do rozwiązania błędnej operacji, jeśli jest to zalecane)

  • DIP6 & DIP7 & DIP 8 Ustawienie przekaźnika ADelay:

    W trybie DIP	Opóźnienie w wydaniu
    OFF OFF OFF	0 sek Wyjście
    Włączony Włączony	2 sek Wyjście
    Włącz włącz	5s Wyjście
    Włącz włącz	8 sekund Wyjście
    Włącz włącz	10 sekund Wyjście
    Włączony	15 sekund Wyjście
    Włączony włączony	20 sekund wyjście
    Włącz włącz	30 s Wyjście

  • DIP9 i DIP 10 częstotliwość ustawienia (40 K do 100 KHz):

    W trybie DIP	Częstotliwość
    Wykluczone	Wysoki
    Włączony	Średnie - Wysokie
    Włączony	Średnie - niskie
    Włączony	Niskie


    • W zastosowaniu, w którym zainstalowano dwa lub więcej detektorów pętli i pętli czujnikowych, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Przycisk resetowania: Uwaga: LD-100 musi być resetowany za każdym razem, gdy włączane są zmiany ustawień w przełącznikach dip.

Położenie i montaż detektora:

• Zainstaluj detektor w obudowie odpornej na działanie pogody.
• Detektor powinien być jak najbliżej pętli czujnika.
• Detektor powinien być zawsze umieszczony z dala od silnych pól magnetycznych.
• Unikaj podłączania przewodów wysokiego napięcia do czujników pętli.
• Nie instaluj detektora na wibrujących obiektach.
• W przypadku gdy skrzynia sterująca jest zainstalowana w promieniu 10 metrów od pętli, do podłączenia skrzynki sterującej do pętli można użyć zwykłych przewodów.Odległość pomiędzy skrzynką sterującą a pętlą nie przekracza 30 metrów.

Instalacja pętli:

• Zęby są uszczelnione "szybko ustawialnym" czarnym epoksydowym związkiem lub gorącym masticem z bitumenu, który miesza się z powierzchnią drogi.
• Obwód pętli i numery cylindrów:

  Obwód pętli	Numer butli
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - W górę	2

• Rozwiązywanie problemów:
  • Jeżeli detektor nie działa: naciśnij przywrócenie.
  • Jeżeli światło LED czerwone nie jest w pełni włączone: sprawdź zasilacz.
  • Jeżeli światło LED jest zielone:
    • Może to dlatego, że pętla jest zwarta lub brak skrętu nie wystarcza.
    • Może to dlatego, że pętla jest otwarta, albo za dużo zakrętów.
  • Jeśli nie: nie wystarczy skrętu: obniżyć częstotliwość (jeśli częstotliwość jest nadal zbyt wysoka, należy dodać więcej skrętów).
  • Jeśli nie: za dużo zakrętów: wyższa częstotliwość (jeśli częstotliwość jest nadal zbyt niska, należy usunąć niektóre zakręty).

Parametry produktu:

Przełącznik 2 (Ustawienia przełącznika głębinowego)

1.DIP 1 i DIP 2 Ustawianie specjalnych funkcji

2.DIP 3 i DIP 4 Ustawianie rellu B Wyjście

3. Ustawienie automatycznego resetu DIP 5

4. DIP 6 & DIP 7 & DIP 8 Ustawienie rellu opóźnienia

5. DIP 9 i DIP 10 częstotliwość ustawienia (40 K do 100 KHz).

Instalacja pętli:

Problemy z strzelaniem:

W porównaniu z innymi markami

Produkcja masowa:

Nasza linia produkcyjna zapewnia efektywną masową produkcję, rygorystyczną kontrolę jakości i dokładne testy przed wysyłką, aby dostarczyć produkty z detektorem Loop o najwyższej doskonałości.

Certyfikacja:
