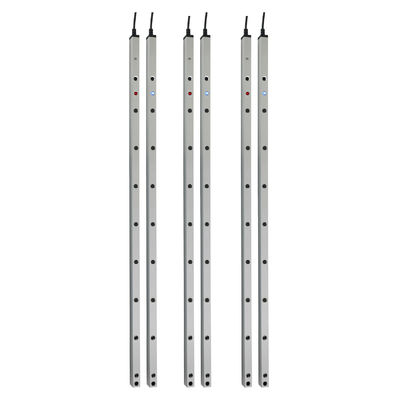

CL20-16L 2000mm 16 wiązek czujnik zasłony światła bezpieczeństwa IP67 wodoodporny

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	CL20-16L
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Kreskówka
Czas dostawy	5 - 8 dni roboczych
Zasady płatności	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Możliwość Supply	1000 sztuk miesięcznie

Szczegóły Produktu

Ocena IP	IP67	Odległość wykrywania	8 m
Numer wiązki podczerwieni	16 belek	Funkcja	Odporny na korozję
Napięcie zasilania	DC12-24v	Temperatura pracy	-20 ~ 60 ℃
Prąd operacyjny	< 50 mA	Wyjście	Nr/Nc, COM
Prąd roboczy	<20mA przy 12V DC	Specyfikacja	2002,11,5 cm
Podkreślić	IP67 zasłona oświetlająca , 2000 mm zasłona światła wyczerpująca , 16 wiązek Światła bezpieczeństwa

Zostaw wiadomość

opis produktu

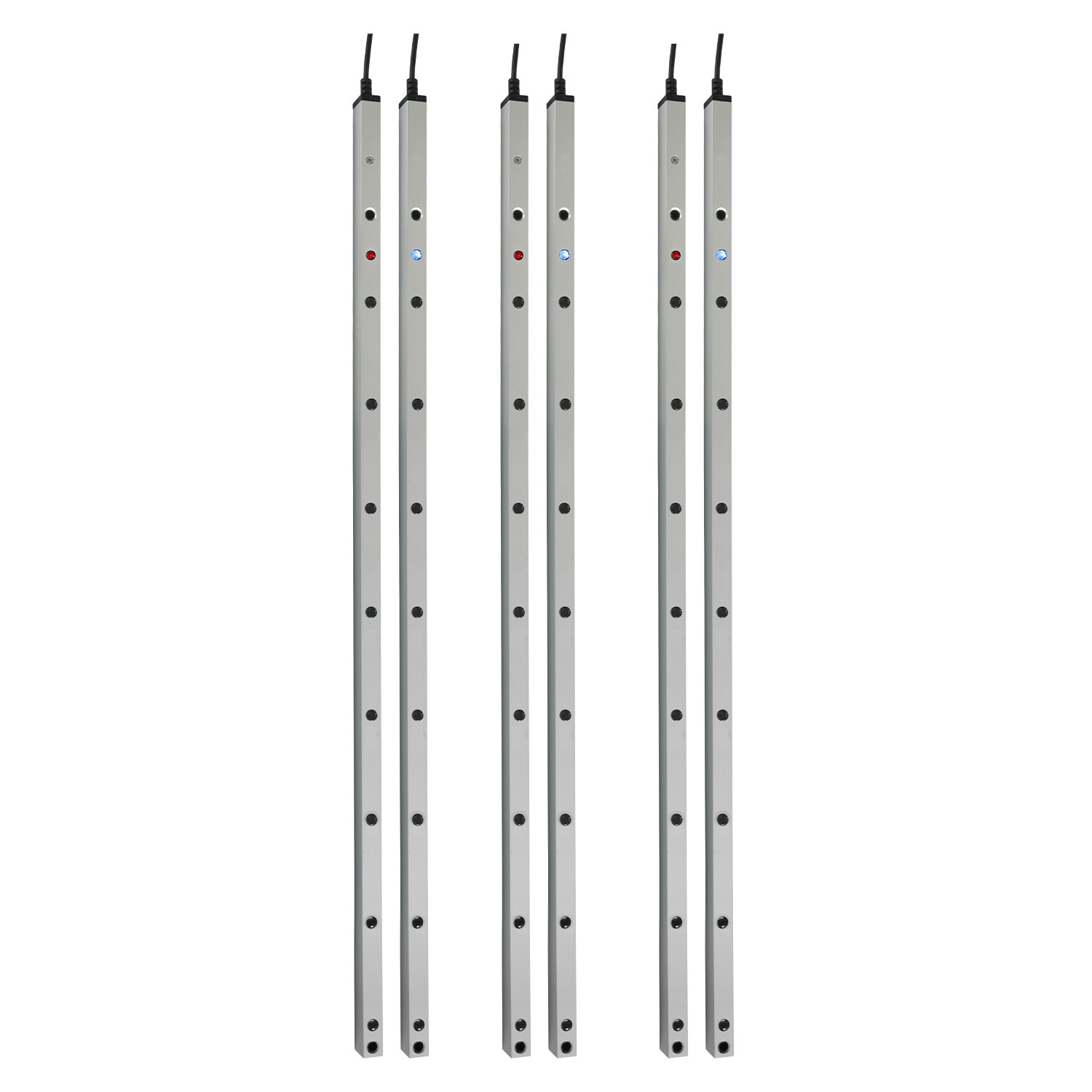

CL20-16L 2000mm 16 wiązek czujnik kurtyny świetlnej bezpieczeństwa wodoodporny IP67

CL20-16L czujnik kurtyny świetlnej bezpieczeństwa na podczerwień z funkcją blankingu do drzwi przemysłowych

Przegląd produktu

Kurtyna świetlna bezpieczeństwa JUTAI CL20-16L działa poprzez utworzenie wiązki światła między nadajnikiem a odbiornikiem, tworząc barierę ochronną. Gdy obiekt lub osoba wejdzie w obszar siatki, wiązka światła zostaje przerwana, natychmiast aktywując system bezpieczeństwa do wykonania odpowiednich działań. Zazwyczaj instalowana w kluczowych punktach maszyn, takich jak drzwi, drzwi automatyczne i urządzenia podnoszące, umożliwia natychmiastowe wykrycie potencjalnych zagrożeń zgnieceniem. Produkt ten jest szeroko stosowany w przemyśle i handlu i stanowi kluczowy element systemów automatyki, gdzie wymagane są wysokie poziomy bezpieczeństwa.

Tryby pracy

Tryb Blankingu

Kurtyna świetlna bezpieczeństwa jest zamontowana w szczelinie drzwi. Podczas normalnego zamykania drzwi wiązki światła są blokowane sekwencyjnie od góry do dołu. System interpretuje to sekwencyjne blokowanie jako normalną operację zamykania drzwi. Jednakże, jeśli obiekt przejdzie pod spodem i zablokuje wiązkę światła podczas zamykania drzwi, drzwi otworzą się natychmiast.

Tryb Normalny

Po zainstalowaniu po wewnętrznej i zewnętrznej stronie drzwi przy zamkniętych drzwiach, wiązki światła nie przechodzą. W tej konfiguracji, niezależnie od tego, która wiązka światła w kurtynie zostanie zablokowana, system natychmiast generuje sygnał otwarcia drzwi.

Specyfikacje techniczne

Komponenty: Składa się z nadajnika i odbiornika
Zasięg działania: 1 do 8 metrów
Wysokość ochrony: Maksymalnie 1820 mm w trybie blankingu i normalnym
Materiał obudowy: Konstrukcja ze stopu aluminium zapewniająca trwałość i odporność na warunki środowiskowe

Kluczowe zalety

Adaptacja środowiskowa: Idealny do drzwi chłodni i wilgotnych środowisk o zakresie temperatur do -25°C
Uproszczona instalacja: Eliminuje potrzebę stosowania synchronizowanego pudełka sterującego, usprawniając proces instalacji
Szybka reakcja: Szybki czas reakcji 0,03 sekundy zapobiegający wypadkom
Odporność na zakłócenia: Doskonała odporność na światło słoneczne i zakłócenia elektromagnetyczne
Opcja dostosowania: Obsługuje dostosowanie ilościowe w celu spełnienia specyficznych wymagań projektu

Parametry techniczne

Parametry	Odbiornik	Nadajnik
Prąd roboczy	<20mA@DC12V	<65mA@DC12V
Napięcie robocze	DC12-24V	DC12-24V
Zasięg działania	1-8m	1-8m
Maksymalna wysokość ochrony	1820 mm (oba tryby)	1820 mm (oba tryby)
Wyjście	NO/NC, .COM	-
Status LED	Czerwone światło (obiekt zablokowany), Niebieskie światło (niezablokowany), Niebieskie światło miga (pierwsze włączenie zasilania, nadajnik i odbiornik nie są wyrównane)	Ciągłe niebieskie światło (normalne), Szybko migające czerwone światło (napięcie poniżej 9V, powyżej 28V)
Liczba fotokomórek	8	8
Temperatura pracy	-20°C ~ +60°C	-20°C ~ +60°C
Poziom ochrony	IP67	IP67
Materiał obudowy	Stop aluminium	Stop aluminium

Uwaga: W ciągu jednej minuty od włączenia zasilania, zielony przewód dotyka 5 razy GND odbiornika (czerwone światło miga), a żółty przewód stanie się NC.

Przewodnik rozwiązywania problemów

Rozwiązywanie problemów	Objawy awarii	Rozwiązania
Powolne miganie świateł po włączeniu zasilania	Nadajnik i odbiornik nie są wyrównane	Ponownie wyreguluj wyrównanie
Szybko migające czerwone światło (koniec nadajnika)	Napięcie na końcu nadajnika jest poniżej 9V lub powyżej 28V	Sprawdź i dostosuj napięcie
Kurtyna świetlna normalna, ale drzwi nie mają działania zapobiegającego szczypaniu	Błąd okablowania	Sprawdź i popraw okablowanie
Nie można wejść w tryb ukrycia	1. Wyciek światła podczas opadania drzwi powodujący nieciągłe blokowanie wiązki 2. Zablokowana najniższa wiązka 3. Dolne drzwi/przeszkoda nie spełniają minimalnej odległości dla ciągłego blokowania	Zidentyfikuj i rozwiąż konkretny problem

Ważne środki ostrożności:

Trzymaj kable połączeniowe z dala od przewodów wysokiego napięcia lub wysokoprądowych
Upewnij się, że dolne drzwi lub obiekt przeszkadzający spełniają minimalną wymaganą odległość do ciągłego blokowania
Wyczyść okna nadajnika i odbiornika suchą, miękką ściereczką, aby zapobiec wpływowi brudu na działanie
Nie zginaj ani nie skręcaj kurtyny świetlnej
Unikaj bezpośredniego narażenia odbiornika na światło słoneczne lub inne źródła światła podczerwonego
Unikaj zarysowania powierzchni soczewek na podczerwień
