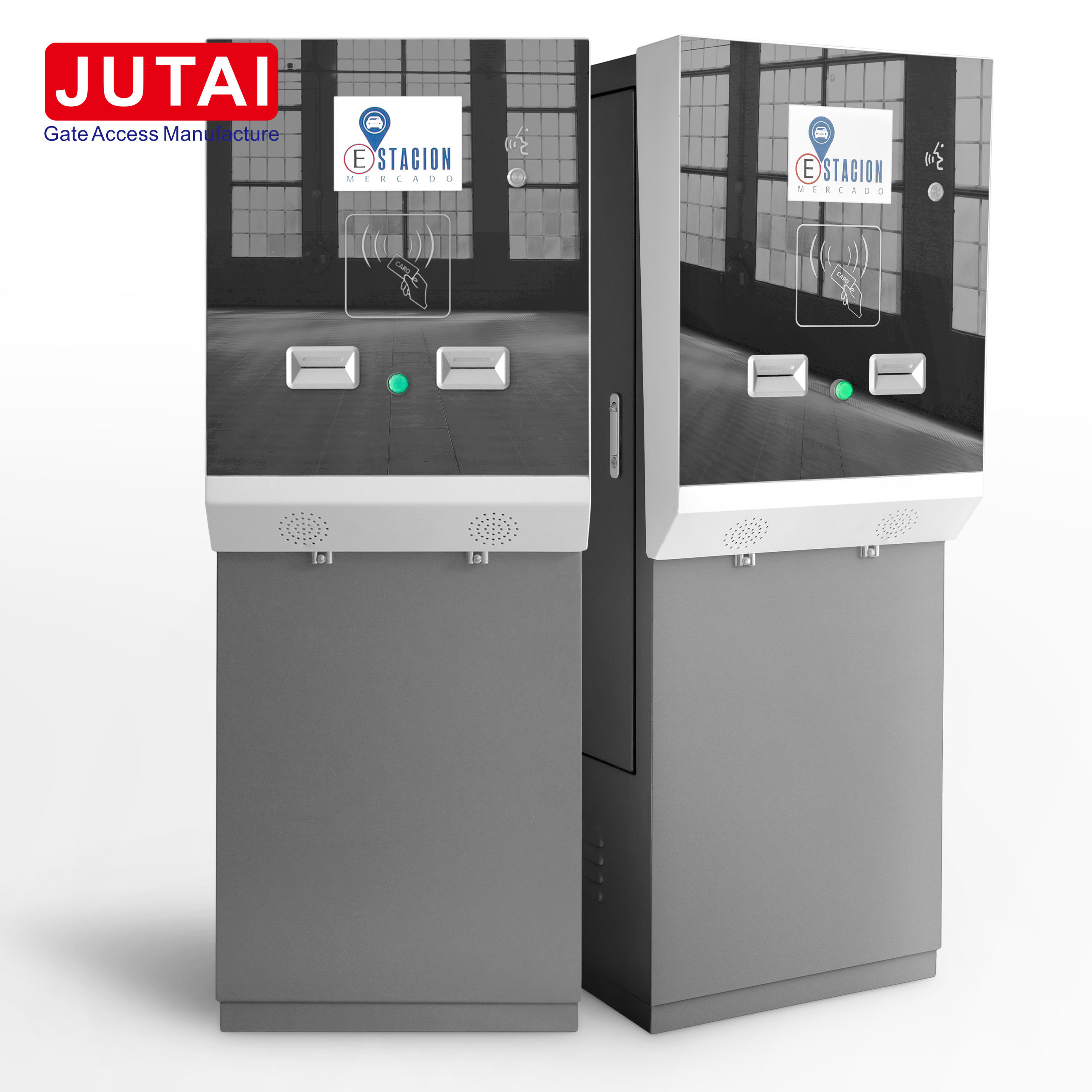

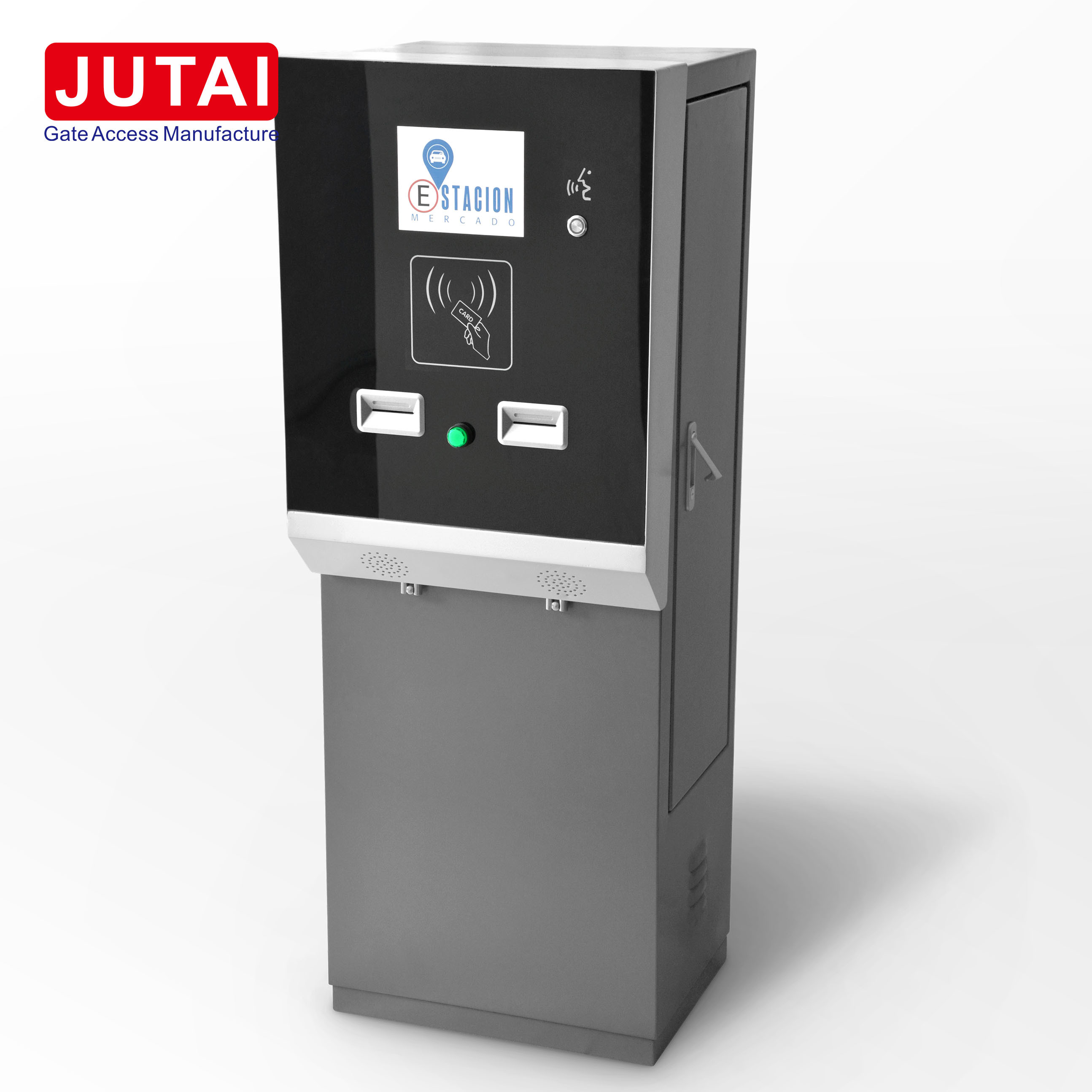

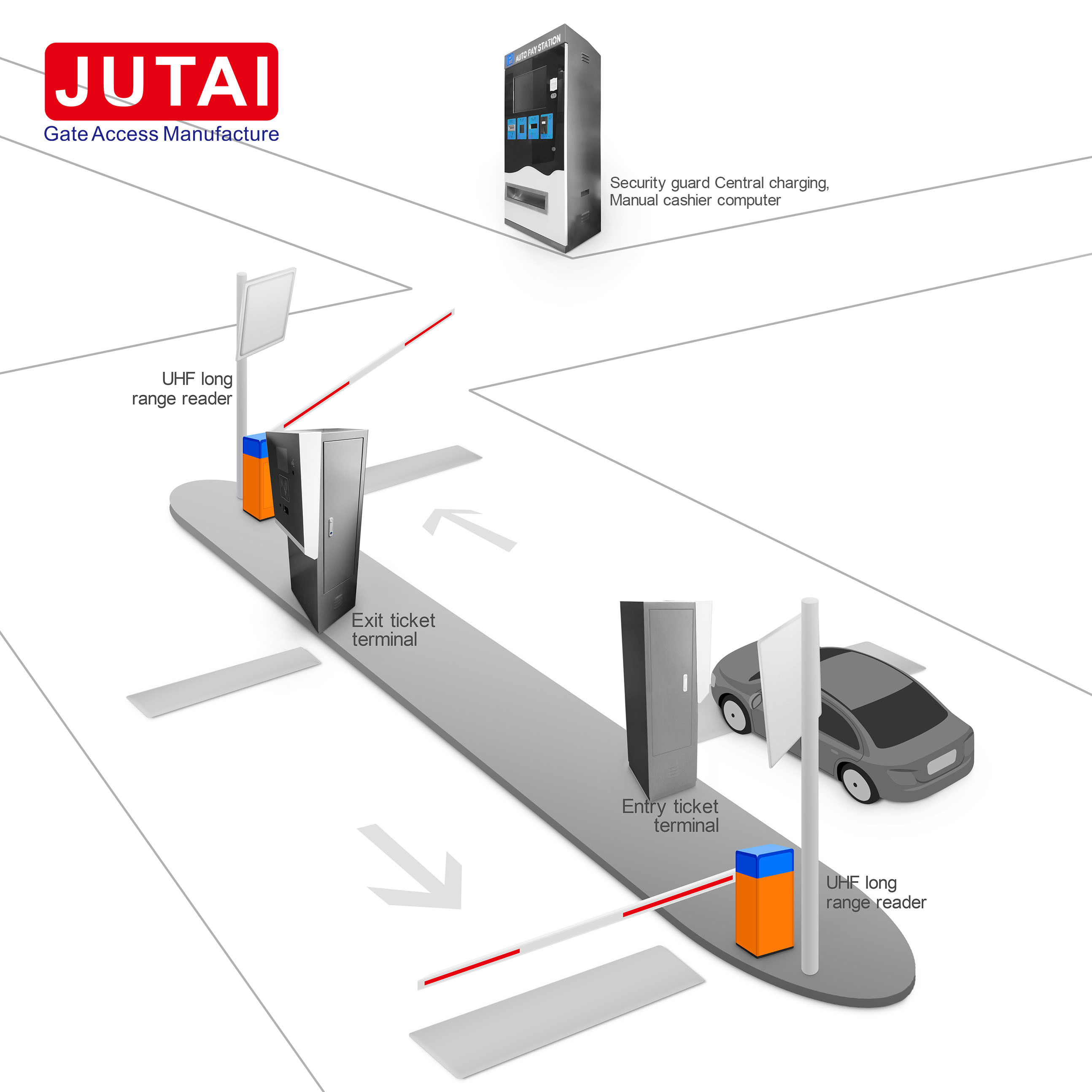

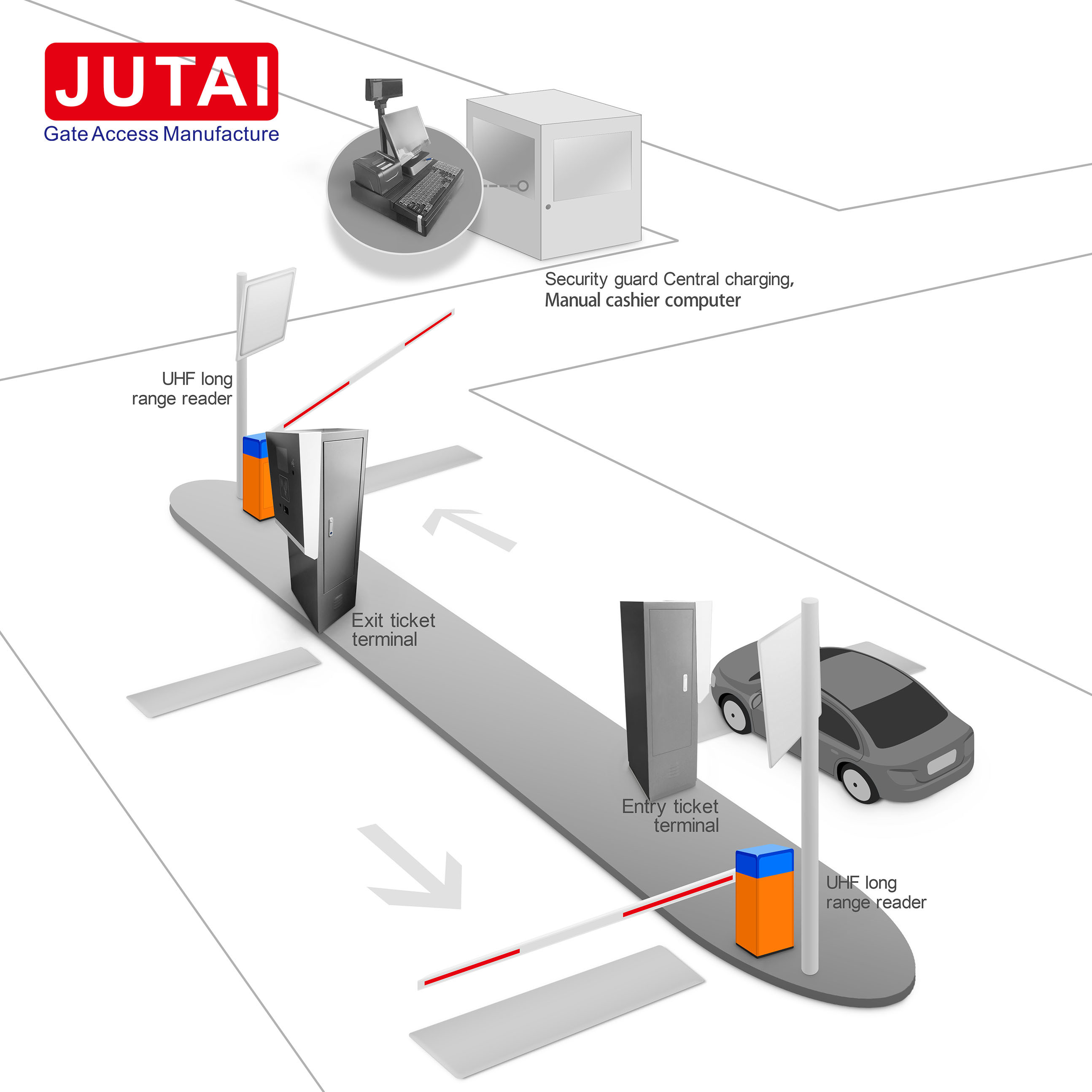

Automat biletowy na wjazd/wyjazd z parkingu – opis produktu

I. Przegląd produktu

II. Kluczowe funkcje

A. Projekt przyjazny dla użytkownika

• Kaseta biletowa ma unikalną konstrukcję obudowy z przednim i dwoma bocznymi panelami, które można otworzyć, co ułatwia wewnętrzne okablowanie i konserwację.
• Wyposażony w przyciski wydawania i odbioru karty oraz podświetlane przegródki na karty, cały proces jest prowadzony za pomocą wyraźnych komunikatów głosowych i intuicyjnych instrukcji na wyświetlaczu, zapewniając bezproblemową obsługę.

B. Rozszerzone możliwości obsługi kart

• Przy wejściu zamontowane są podwójne dystrybutory kart, podwajające pojemność kart i skutecznie ograniczające częstotliwość ręcznego uzupełniania kart. To nie tylko minimalizuje obciążenie operatorów, ale także usprawnia proces wprowadzania pojazdów.
• Wyjście wyposażone jest w podwójne kolektory kart, zapewniając system redundantny, w którym awaria jednego kolektora nie zakłóca normalnej pracy. Ta nadmiarowość znacznie zmniejsza prawdopodobieństwo zatorów w ruchu spowodowanych problemami z gromadzeniem kart.

C. Wykrywanie i różnicowanie pojazdów

• Zintegrowany system podwójnych czujników uziemienia został zaprojektowany w celu dokładnego rozróżniania motocykli i małych pojazdów. Pozwala to na wdrożenie różnych kalkulacji taryf w zależności od typu pojazdu, zapewniając bardziej elastyczny i uczciwy system rozliczeniowy.

D. Opłacalna komunikacja

• Dzięki wbudowanemu przyciskowi interkomu i mikrofonowi kasa biletowa obsługuje funkcję interkomu LAN za pośrednictwem dedykowanego oprogramowania. Eliminuje to potrzebę dodatkowych instalacji domofonowych, co skutkuje oszczędnościami w całym projekcie.

E. Monitorowanie stanu bramki

• Interfejs sprzężenia zwrotnego bramki zapewnia wizualną reprezentację stanu bramy i jej połączeń peryferyjnych w czasie rzeczywistym w oprogramowaniu zarządzającym. Dzięki temu operatorzy mogą mieć przez cały czas pełną kontrolę i świadomość punktów dostępu.

F. Trwałość na poziomie przemysłowym

• Zaprojektowana tak, aby wytrzymać ekstremalne warunki, kasa biletowa może działać bezbłędnie w szerokim zakresie temperatur od -40°C do 85°C. Zapewnia to niezawodną pracę 24 godziny na dobę, 7 dni w tygodniu, dzięki czemu nadaje się do różnych środowisk.

G. Łatwa instalacja i łączność

• Wyposażona w interfejs RJ45 do połączenia LAN, kasa biletowa może automatycznie nawiązać połączenie z oprogramowaniem zarządzającym po skonfigurowaniu adresu IP serwera. Upraszcza to proces instalacji i uruchamiania, oszczędzając czas i wysiłek.

H. Dodatek wartości komercyjnej

• Oprócz podstawowych funkcji zarządzania parkingami, system oferuje również możliwości reklamy komercyjnej. Daje to możliwość generowania dodatkowych przychodów dzięki wyświetlaniu ukierunkowanych reklam.

III. Specyfikacje produktu

A. Specyfikacje sprzętu

B. Metoda okablowania i uwagi

1. Schemat okablowania: Zasilanie (110~220VAC) jest podłączone do kasy biletowej, która następnie jest połączona sieciowo z komputerem zarządzającym za pomocą przełącznika RJ45 i kontrolerów. Dostarczony schemat ilustruje podłączenia urządzeń zewnętrznych.
2. Środki ostrożności dotyczące okablowania:
   • Biorąc pod uwagę złożone wewnętrzne okablowanie kasy biletowej, które jest wstępnie skonfigurowane w fabryce, konieczne jest przestrzeganie schematu połączeń zewnętrznych.
   • Podczas okablowania uziemionej pętli indukcyjnej wymagane jest ścisłe przestrzeganie zasady skrętki, przy czym skrętka jest podłączona do czujnika wykrywania uziemienia. Niezastosowanie się do tego może prowadzić do nieprawidłowego wykrywania wjazdu i wyjazdu pojazdu.
   • W przypadku jakichkolwiek rozbieżności pomiędzy pozycjami interfejsu okablowania na schemacie a rzeczywistym urządzeniem, należy zapoznać się z oznaczeniami na rzeczywistym urządzeniu w celu dokładnego okablowania.

C. Schemat wymiarów produktu

IV. Specyfikacje komponentów wewnętrznych

A. Kontroler

1. Kluczowe funkcje:
   • Zbudowany w oparciu o solidną konstrukcję przemysłową, sterownik może pracować stabilnie w zakresie temperatur od -40°C do 85°C. Jest wyposażony w zegar kontrolny, który zapobiega awariom systemu i zapewnia nieprzerwaną pracę.
   • Szybki interfejs TCP/IP umożliwia szybką i wydajną komunikację, a jednocześnie upraszcza proces okablowania.
   • Udostępnia bibliotekę DLL (Dynamic Link Library), umożliwiającą łatwą integrację i wywoływanie funkcji w różnych językach programowania, ułatwiając wdrażanie złożonych funkcji.
   • Dostępnych jest wiele interfejsów komunikacyjnych, które spełniają różnorodne wymagania branżowe i zapewniają bezproblemową łączność z innymi urządzeniami.
   • Dzięki trzem wyjściom sterującym oświetleniem może skutecznie zarządzać diodami LED o napięciu 5–24 V, poprawiając wyświetlanie obrazu i wskazówki dla użytkownika.
   • Trzy wejścia indukcyjne naziemne umożliwiają wykrywanie typu pojazdu w czasie rzeczywistym, umożliwiając precyzyjne wydawanie kart i drukowanie biletów papierowych na podstawie wykrytego typu pojazdu.
   • Do obsługi różnych funkcji operacyjnych służą trzy przyciski, umożliwiające intuicyjną interakcję z użytkownikiem.
   • Podwójne sterowanie bramą z izolacją zapewnia jednoczesne i niezależne sterowanie dwiema bramami, umożliwiając płynne operacje wjazdu i wyjazdu.
   • Podwójna bramka zwrotna z wejściem izolacyjnym pozwala na dokładne monitorowanie stanu przełącznika bramki, zwiększając bezpieczeństwo i świadomość operacyjną.
   • Podwójne interfejsy wydające/zbierające karty zapewniają elastyczność w podłączaniu wielu urządzeń obsługujących karty, optymalizując proces zarządzania kartami.
   • W zestawie znajduje się wielofunkcyjny przycisk umożliwiający resetowanie systemu, przywracanie ustawień domyślnych i tryb wymuszonej aktualizacji, co zapewnia łatwe zarządzanie systemem i konserwację.
   • Dostęp do strony internetowej zaplecza umożliwia wygodną konfigurację lokalnych i docelowych adresów IP na płycie sterującej, zwiększając możliwości zarządzania siecią.
   • Konfigurowalne numery portów komunikacyjnych zapobiegają konfliktom z istniejącymi systemami, zapewniając bezproblemową integrację z różnymi środowiskami sieciowymi.
   • Obsługa zewnętrznych ekranów LED i LCD umożliwia lepszą interaktywność i wyświetlanie informacji, zapewniając użytkownikom jasne instrukcje i aktualizacje statusu.
   • System obsługuje aktualizacje zarówno online, jak i za pomocą kart SD, zapewniając łatwy dostęp do najnowszych funkcji i ulepszeń oraz upraszczając konserwację systemu.
   • Zewnętrzna część sterownika posiada aluminiową obudowę z technologią druku laserowego, zapewniającą efektywne odprowadzanie ciepła, wyraźne oznaczenia tekstowe i estetyczny wygląd.

B. Wyświetlacz LCD

1. Główne cechy:
   • Zaprojektowany i wyprodukowany zgodnie ze standardami przemysłowymi, wyświetlacz LCD nadaje się do środowisk o wysokiej temperaturze w kasie biletowej, w zakresie temperatur roboczych od -30°C do +70°C.
   • Charakteryzuje się bardzo wysoką jasnością 900 nitów, zapewnia wyraźną widoczność nawet w bezpośrednim świetle słonecznym, a szeroki kąt widzenia zapewnia optymalne wrażenia użytkownika.
   • Wbudowany zegar RTC przechowuje dane czasowe nawet podczas przerw w dostawie prądu, z automatycznym przywracaniem czasu po włączeniu zasilania, zapewniając dokładny pomiar czasu i synchronizację systemu.
   • Jasność podświetlenia można regulować w 64 poziomach, co pozwala na energooszczędną pracę w nocy lub w warunkach słabego oświetlenia.
   • Przed opuszczeniem fabryki wyświetlacz LCD poddawany jest 24-godzinnemu procesowi starzenia, aby zapewnić niezawodne i stabilne działanie po dostawie.

C. Dozownik kart

1. Główne cechy:
   • Zaprojektowany z myślą o trwałości na poziomie przemysłowym, dozownik kart jest odporny na zużycie i korozję, dzięki czemu nadaje się do różnych trudnych warunków, w tym wysokich temperatur i zapylonych warunków.
   • Mechanizm cierny naśladuje działanie ludzkiej dłoni, zapewniając niezawodne wydawanie kart i duże możliwości dostosowania do różnych typów kart.
   • Wyposażony w sprzętowy watchdog i wbudowany mikrosystem operacyjny czasu rzeczywistego, dystrybutor kart gwarantuje niezawodną i ciągłą pracę, minimalizując ryzyko awarii systemu.
   • Funkcja przedwydania karty znacznie przyspiesza proces wydawania karty, skutecznie skracając czas oczekiwania pojazdów i poprawiając płynność ruchu.
   • Automatyczne alarmy dźwiękowe włączają się w przypadku niskiego poziomu kart, pustych tac na karty lub usterek systemu, zapewniając szybką interwencję operatora. System posiada również funkcję automatycznego resetowania po 100 sekundach alarmu o błędzie.
   • Oferuje interfejsy kontroli poziomu RS232 i I/O, zapewniając elastyczność w integracji i działaniu systemu.
   • Dzięki dużej pojemności recyklingu kart wynoszącej ponad 40 kart i dźwiękowemu alarmowi zapełnienia karty, dystrybutor kart zapewnia efektywne zarządzanie kartami.
   • Udoskonalona funkcja odzyskiwania bezpieczeństwa zapobiega utracie karty przez złośliwe oprogramowanie, zwiększając bezpieczeństwo procesu obsługi karty.
   • Konstrukcja pudełka na karty, które można układać jeden na drugim, pozwala na elastyczne rozszerzanie pojemności karty, dostosowując się do różnych wymagań użytkowania.
   • Grubość karty można regulować w zakresie od 0,3 mm do 2,5 mm (ustawienie fabryczne to 0,8 mm), co pozwala na dostosowanie karty do różnych materiałów.
   • Konstrukcja szyny przesuwnej upraszcza instalację i demontaż dozownika kart, dzięki czemu konserwacja i serwisowanie są szybkie i wygodne.
   • Wyprodukowany przy użyciu technik produkcji pełnej formy, dozownik kart zapewnia wysoką dokładność produktu i stałą jakość.

D. Odbiorca karty

1. Główne cechy:
   • W przypadku blokady karty odbiorca karty oferuje elastyczne opcje, umożliwiając operatorom wybór pomiędzy zwrotem karty po upływie limitu czasu lub przymusowym otrzymaniem karty bez jej zwrotu.
   • Ustawienia limitu czasu rozpoznawania i zwrotu karty można dostosować, zapewniając większą kontrolę nad procesem obsługi karty.
   • Może dostarczać sygnały włączania i przełączania do komputera hosta, umożliwiając bezproblemową integrację z ogólnym systemem zarządzania parkingami.
   • Odbiornik kart jest wyposażony w alarmy dźwiękowe i świetlne, które ostrzegają operatorów w przypadku nieprawidłowego włożenia karty lub innych błędów.

E. Drukarka biletów papierowych

1. Główne cechy:
   • Drukarka oferuje możliwość powiększania czcionek, umożliwiając powiększenie tekstu od 1x do 7x za pomocą poleceń, zapewniając wyraźny i czytelny druk biletów.
   • Wyposażona w obcinacz o długiej żywotności, o łącznej żywotności ponad 1 miliona cięć papieru, zapewnia niezawodną i trwałą pracę.
   • Wbudowany czujnik braku papieru, czujnik czarnego znacznika i opcjonalny czujnik końca papieru umożliwiają ciągłe monitorowanie stanu drukarki, zapewniając płynną pracę i zapobiegając zacięciom papieru.
   • Obsługuje drukowanie kodów kreskowych i QR w różnych formatach, przy czym rozmiar piksela kodu QR można dowolnie regulować, aby spełnić różne wymagania aplikacji.
   • Drukarka posiada wbudowaną bibliotekę znaków chińskiego GBK oraz zintegrowaną bibliotekę znaków chińskiego tradycyjnego, umożliwiając wielojęzyczne drukowanie biletów.
   • Obsługuje aktualizację USB lub RS232 IAP, ułatwiając aktualizację oprogramowania sprzętowego i konserwację, zapewniając aktualność drukarki i najnowsze funkcje.

F. Detektor pętli pojazdu

1. Główne cechy:
   • Zaprojektowany zgodnie ze specyfikacjami przemysłowymi, detektor pętli w pojeździe może pracować nieprzerwanie w zakresie temperatur od -40°C do 85°C, zapewniając niezawodną pracę przez 7*24 godziny.
   • Jest wysoce elastyczny i zdolny do wykrywania różnych modeli pojazdów. Parametry wykrywania można dostosować w celu optymalizacji wydajności dla różnych typów pojazdów, zapewniając dokładne wykrywanie pojazdów.
   • Czujka posiada dwa zestawy wyjść przekaźnikowych, przy czym tryb wyjścia każdej grupy można dostosować. Można je ustawić na wyjście impulsowe lub egzystencjalne, w zależności od wymagań konkretnego zastosowania.
   • Przełącznik DIP pozwala na łatwą regulację czułości wykrywania, ułatwiając szybką i efektywną konfigurację i kalibrację detektora.
   • Obsługuje opóźnione wyjście sygnału detekcji, które można dostosować do konkretnych potrzeb operacyjnych, zapewniając płynne i skoordynowane wjazdy i wyjazdy pojazdów.
   • Można regulować częstotliwość wykrywania, a sąsiednie cewki można ustawić na różne częstotliwości, aby zapobiec zakłóceniom o tej samej częstotliwości, zapewniając niezawodne i dokładne wykrywanie pojazdu.
   • Wyjście automatycznego resetowania detekcji długoterminowej można skonfigurować tak, aby uniknąć awarii wyjścia spowodowanych nietypowymi warunkami, zwiększając stabilność i niezawodność systemu.

G. Czytnik kart IC

1. Główne cechy:
   • Zbudowany z myślą o wytrzymałości klasy przemysłowej, czytnik kart IC może pracować nieprzerwanie w zakresie temperatur od -40°C do 85°C, zapewniając niezawodną pracę przez 7*24 godziny.
   • Może czytać karty M1 z protokołem TypeA i można go dostosować do odczytu kart z protokołem TypeB, zapewniając elastyczność w zakresie kompatybilności kart.
   • Interfejs komunikacyjny RS232 upraszcza integrację z innymi urządzeniami, a dostępny SDK pozwala na dalszy rozwój i personalizację.
   • Konstrukcja z wieloma otworami zapewnia kompatybilność z różnymi typami akceptorów kart i dystrybutorów, zwiększając jego wszechstronność w różnych konfiguracjach zarządzania parkingami.

H. Czytnik kart IC do kas biletowych

1. Główne cechy:
   • Dzięki konstrukcji klasy przemysłowej może pracować stabilnie w zakresie temperatur od -40°C do 85°C, zapewniając niezawodną pracę przez 7*24 godzin.
   • Możliwość odczytu kart protokołu TypeA M1 i można go dostosować do odczytu kart protokołu TypeB, spełniając różne wymagania dotyczące odczytu kart.
   • Interfejs komunikacyjny RS232 umożliwia bezproblemowe połączenie z systemem, a dostarczony pakiet SDK ułatwia niestandardowy rozwój.
   • Wiele konstrukcji ze stałymi otworami zapewnia kompatybilność z różnymi czytnikami kart i dystrybutorami, umożliwiając łatwą instalację i integrację.
