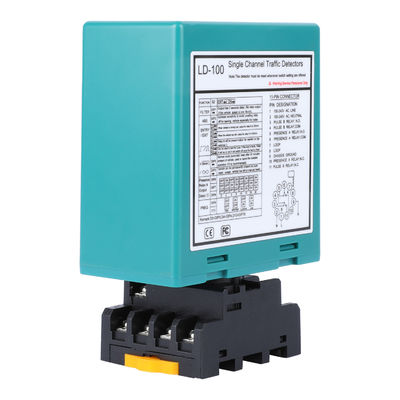

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marka: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Model: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Alternatywne nazwy: wykrywacz pętli, czujnik pętli, czujnik pętli pojazdu, czujnik wejścia do parkingu

Przegląd produktu

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceSłuży jako niezawodny komponent w zautomatyzowanych systemach, które wymagają dokładnego wykrywania pojazdów, takich jak bariery wejścia i wyjścia z parkingu, przemysłowe drzwi powietrzne i punkty kontroli dostępu.

Jednostka jest w stanie zidentyfikować obecność różnych typów pojazdów, w tym ciężarówek, motocykli i wózków widłowych.Oferuje zarówno chwilowe, jak i ciągłe opcje wyjścia za pośrednictwem kontaktów przekaźnika, dzięki czemu można go używać do różnych funkcji sterowania, takich jak otwieranie bramy, uruchamianie światła lub liczenie pojazdów.

Główne cechy

• Wyposażone w układy o szerokości przekraczającej 10 mm

• Zapewnia niezawodne wykrywanie dla szerokiego zakresu typów pojazdów, takich jak samochody osobowe, ciężarówki, dwukołowe motocykle i wózki widłowe przemysłowe

• Wyposażone w dwa oddzielne wyjścia przekaźnika, które mogą być używane do wskazywania obecności lub chwilowego zdarzenia wyzwalającego

• Regulowana kontrola wrażliwości pozwala instalatorom dopasowywać wydajność detektora do rozmiaru pętli, skrętu drutu i środowiska instalacyjnego

• Wielokrotne opcje konfiguracji dostępne poprzez łatwe w obsłudze ustawienia przełącznika DIP

• W zależności od wyboru modelu obsługuje wersje zasilania prądem zmiennym i stałym

• Zaprojektowane do stabilnej pracy zarówno w środowisku wewnętrznym, jak i zewnętrznym, gdy są zainstalowane w odpowiednich pomieszczeniach

Często stosowane przypadki

• Automatyczne systemy bram przeciwparkowych wymagające obecności pojazdu przed otwarciem lub zamknięciem

• Drzwi i rolety obiektów przemysłowych, w których należy wykryć wózki widłowe i inne maszyny

• Stacje opłat drogowych i punkty kontroli wjazdowe, w których pojazdy muszą być zidentyfikowane przed rozpoczęciem jazdy

• Systemy kontroli dostępu, które ograniczają lub zezwalają na wejście na podstawie wykrycia pojazdu

• Aplikacje zarządzania ruchem i liczenia pojazdów

• Systemy wprowadzania danych na podstawie czasu i rozwiązania zarządzania parkingiem

• Ładowni magazynowe i strefy wyposażenia napędzanego pojazdem

Wspierane typy pojazdów

Detektor pętli jest skuteczny w wykrywaniu różnych form pojazdów z metalowym nadwoziem, w tym, między innymi:

• Standardowe pojazdy osobowe

• Pojazdy ciężarowe i furgonetki dostawcze

• Motocykle i skutery

• Elektrotechniki i inne urządzenia elektryczne

• Pozostałe pojazdy o wystarczającej masie metalowej do zmiany pola pętli

Właściwe zainstalowanie pętli indukcyjnej jest niezbędne do zapewnienia spójnych i dokładnych wyników wykrywania.

Metody wykrywania

Urządzenie to obsługuje dwie podstawowe metody wykrywania pojazdów:

• Tryb wykrywania obecności: utrzymuje aktywny przekaźnik wyjściowy tak długo, jak długo pojazd pozostaje nad pętlą.

• Tryb wykrywania impulsu: wytwarza krótki sygnał wyjściowy, gdy pojazd jest po raz pierwszy wykryty.

Ustawienia wykrywania

• Poziom wrażliwości: Można go regulować, aby zapewnić prawidłowe działanie przy różnych konfiguracjach pętli.Mniej wrażliwe ustawienia działają lepiej z większymi pętlami lub obszarami o dużym ruchu.

• Czas aktywacji przekaźnika: czas trwania wyjścia może być ustawiony zgodnie z potrzebami sterowanego urządzenia, np. jak długo brama powinna pozostać otwarta.

• Wybór trybu: Wybierz pomiędzy różnymi zachowaniami operacyjnymi, w tym automatycznym zresetowaniem, ręcznym trzymaniem, trybem testowym i opcjami częstotliwości w celu zmniejszenia zakłóceń.

• Zakres częstotliwości: regulowany w celu zapobiegania rozmowie krzyżowej, gdy w pobliżu znajduje się wiele detektorów

Wszelkie zmiany w ustawieniach przełącznika DIP wymagają ponownego ustawienia urządzenia.

Szczegóły instalacji pętli

Detektor opiera się na jednej lub kilku pętlach indukcyjnych, które są zainstalowane w ziemi.Łączki te są zazwyczaj wykonane z włókien miedzianych zainstalowanych w kształcie pętli, a następnie uszczelnione w chodniku za pomocą trwałego materiału, takiego jak epoksyd lub asfalt.

Ogólne wytyczne dotyczące skrętów pętli w zależności od wielkości pętli:

• Pętle o średnicy od 3 do 4 metrów: 6 skrętów drutu

• Kręgi około 4 do 6 metrów: 5 zakrętów

• Koła od 6 do 10 metrów: 4 zakręty

• Pętle około 10 do 20 metrów: 3 zakręty

• Pętle powyżej 20 metrów: 2 zakręty

Aby uzyskać najlepsze wyniki, pętle powinny być zainstalowane w odległości co najmniej 2 metrów od siebie, jeśli w tym samym obszarze wykorzystuje się wiele jednostek.Dłuższe przewody kablowe między pętlą a detektorem powinny być zasłonięte, aby zachować integralność sygnału.

Opcje zasilania

• Model LD-100: zaprojektowany do 100-240V prądu przemiennego

• Model LD-102: Zaprojektowany do zasilania prądem stałym 12-24 V

Wybierz wersję, która pasuje do istniejącego źródła zasilania, aby zapewnić prawidłowe działanie i łatwiejszą instalację.

Dlaczego jest to wiarygodny wybór

• Zaufane przez instalatorów do stosowania w rzeczywistych aplikacjach parkingowych i dostępowych

• Wystarczająco elastyczne do obsługi różnych typów pojazdów i ustawień pętli

• Łatwe w konfiguracji i dostosowywaniu bez skomplikowanego programowania

• Zaprojektowane do długotrwałej niezawodności zarówno w środowisku wewnętrznym, jak i zewnętrznym

• Kompatybilne z szerokim zakresem sterowników bram, systemów dostępu i urządzeń automatycznych

Parametry produktu:



Przełącznik 2 (Ustawienia przełącznika głębinowego)


1.DIP 1 i DIP 2 Ustawianie specjalnych funkcji


2.DIP 3 i DIP 4 Ustawianie rellu B Wyjście


3. Ustawienie automatycznego resetu DIP 5


4. DIP 6 & DIP 7 & DIP 8 Ustawienie rellu opóźnienia


5. DIP 9 i DIP 10 częstotliwość ustawienia (40 K do 100 KHz).



Instalacja pętli:






W porównaniu z innymi markami



Produkcja masowa:

Nasza linia produkcyjna gwarantuje efektywną masową produkcję, rygorystyczną kontrolę jakości i dokładne testy przed wysyłką, aby dostarczyć produkty z detektorem Loop o najwyższej doskonałości.




LD-100 pojedynczy kanał, pudełkowy, 1 typ 11pin łączy 100-240VAC ((standardy UE)
LD-102 pojedynczy kanał, pudełkowy, 1 typ 11pin łączy 12-24VADC ((standardy UE)
LD-105 pojedynczy kanał, pudełkowy, 2 typy 11pin łączy 100-240VAC ((Standard USA)
LD-106 pojedynczy kanał, pudełkowy, 2 typy 11pin łączy 12-24VADC ((Standard USA)



Certyfikacja:




Częste pytania:

1. Jak możemy wam zaufać? JUTAI jest profesjonalnym producentem detektorów pętli pojazdów z ponad 15-letnim doświadczeniem.Nasz detektor pętli jest odpowiedni dla twoich projektów.

2. Dlaczego wybrać nas? Naszym celem jest Win-Win Business Situation!!!

   • Detektor pętli JUTAI jest wyposażony w 2-letnią gwarancję od daty dostawy.
   • 24/7 obsługa posprzedażna, z online wsparciem w przypadku wszelkich problemów technicznych.
   • Akceptujemy małe lub duże zamówienia (OEM/ODM).
   • Wymiana nowych produktów w przypadku jakichkolwiek problemów z produktem.
   • Ochrona rynku dla klientów.

3. Rozumiemy, że nowi klienci mogą chcieć przetestować próbki, aby ocenić naszą jakość i usługę.

4. Jaki jest czas dostawy? Około 2 do 10 dni roboczych w zależności od dokładnej ilości zamówienia i dostępności zapasów.

5. Czy Twoje produkty mogą być dostosowane? Tak, na pewno. Proszę omówić swoje dokładne wymagania z naszym zespołem sprzedaży, ponieważ świadczymy usługi OEM / ODM.
