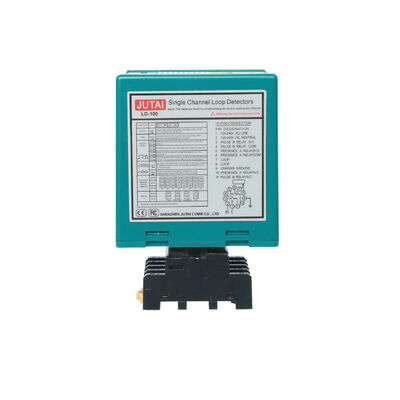

Jednokanałowy detektor pętli indukcyjnej dla pojazdów, regulowana czułość, czujnik bramy parkingowej LD100 LD102

JUTAI Jednokanałowy Detektor Pętli Indukcyjnej dla Pojazdów Niezawodne Wykrywanie do Kontroli Dostępu na Parkingach i Systemów Ruchu Drogowego

Jednokanałowy Detektor Pętli Indukcyjnej JUTAI to profesjonalne urządzenie do wykrywania pojazdów, przeznaczone do użytku z pętlami indukcyjnymi instalowanymi w drogach, podjazdach i na parkingach. Nadaje się do wykrywania samochodów, ciężarówek, motocykli i wózków widłowych, ten detektor jest idealny do szerokiego zakresu zastosowań, w tym systemów automatycznych bram, szlabanów parkingowych, drzwi przemysłowych, poboru opłat i monitorowania ruchu drogowego.

Wyposażony w tryby wykrywania obecności i impulsu za pośrednictwem dwóch niezależnych wyjść przekaźnikowych, detektor oferuje elastyczną integrację z kontrolerami bram, licznikami ruchu i systemami dostępu. Z regulowaną czułością, konfigurowalnymi przełącznikami DIP i opcjami podwójnego napięcia, zapewnia niezawodne działanie w zróżnicowanych środowiskach.

Kluczowe cechy

Wykrywa samochody, ciężarówki, motocykle, wózki widłowe i inne
Dwa wyjścia przekaźnikowe: Tryb obecności i tryb impulsu
Regulowana czułość: 16 poziomów za pomocą trympotu
Konfigurowalne przełączniki DIP dla opóźnienia, częstotliwości, automatycznego resetowania i innych
Wskaźniki LED dla zasilania i stanu wykrywania
Obsługuje 100 do 240V AC LD100 lub 12 do 24V DC LD102
Obudowa odporna na warunki atmosferyczne do użytku wewnątrz i na zewnątrz
Łatwa instalacja z przejrzystym schematem okablowania
2 lata gwarancji i całodobowe wsparcie techniczne

Zastosowania

Systemy wjazdu i wyjazdu na parkingach z szlabanami
Automatyzacja drzwi przemysłowych, w tym szybkie drzwi rolowane i drzwi segmentowe
Kontrola dostępu do magazynów i centrów logistycznych dla wózków widłowych i ciężarówek
Systemy wykrywania i liczenia pojazdów w punktach poboru opłat
Automatyzacja szlabanów bezpieczeństwa i bram dla posesji mieszkalnych i komercyjnych
Sterowanie sygnalizacją świetlną i wykrywanie obecności pojazdów na skrzyżowaniach
Monitorowanie zajętości miejsc parkingowych i systemy naprowadzania
Obiekty typu drive-through, takie jak banki i restauracje typu fast food
Wykrywanie pojazdów na rampach załadunkowych dla efektywnych operacji logistycznych
Zarządzanie dostępem pojazdów na terenach rolniczych i górniczych
Kontrola bram bezpieczeństwa na obwodach lotnisk i portów
Automatyczne drzwi wejściowe w budynkach komercyjnych i publicznych
Liczba pojazdów i gromadzenie danych do analizy ruchu
Zarządzanie wewnętrznym przepływem pojazdów w zakładach przemysłowych i fabrykach
Wyzwalanie pojazdów na wagach i systemach wagowych
Wykrywanie zajętości stanowisk ładowania pojazdów elektrycznych
Wykrywanie pojazdów na wjeździe do myjni samochodowych i automatyzacja
Systemy planowania pojazdów na dworcach autobusowych i w transporcie publicznym
Zarządzanie parkingami w centrach handlowych i na stadionach
Wykrywanie pojazdów na przejazdach kolejowych dla systemów bezpieczeństwa

Specyfikacje techniczne

Parametr	Specyfikacja
Model	LD100 (AC) / LD102 (DC)
Zasilanie	100–240V AC (LD100) / 12–24V DC (LD102)
Zakres częstotliwości	20–80 kHz (4-stopniowy wybór)
Czułość	Regulowana 16-poziomowa (0,010% do 2,56% DL/L)
Czas reakcji	10–90 ms (wł./wył.)
Temperatura pracy	-40°C do +70°C
Wyjście przekaźnikowe	Przekaźnik obecności + Przekaźnik impulsu/usterki
Wskaźniki	Dioda LED zasilania (czerwona) + Dioda LED wykrywania (zielona)
Funkcja resetowania	Przycisk resetowania ręcznego
Tolerancja wilgotności	Do 95% (bez kondensacji)
Zakres indukcyjności pętli	20–2000 µH
Odległość instalacji	Do 30 m (zalecany kabel ekranowany >10 m)

Konfiguracja przełączników DIP

DIP 1 i 2 Opóźnienie i wzmocnienie czułości
DIP 3 i 4 Tryb wyjścia przekaźnika B: impuls, obecność, test
DIP 5 Automatyczne resetowanie: 30 min lub stała obecność
DIP 6 do 8 Opóźnienie przekaźnika A: 0 do 30 sek.
DIP 9 i 10 Wybór częstotliwości: Wysoka, Niska, aby uniknąć zakłóceń

Instrukcja instalacji pętli

Dlaczego warto wybrać detektor pętli JUTAI

Ponad 15 lat doświadczenia w produkcji
Rygorystyczna kontrola jakości i testy przed wysyłką
Dostępna personalizacja OEM ODM
Akceptowane małe i hurtowe zamówienia
2 lata gwarancji i niezawodne wsparcie posprzedażowe
Ochrona rynku dla dystrybutorów

Zamów teraz i ulepsz swój system wykrywania pojazdów za pomocą profesjonalnego detektora pętli JUTAI

Skontaktuj się z nami w sprawie próbek, cen i rozwiązań na zamówienie


Przełącznik 2 (Ustawienia przełączników DIP)


1. Ustawienie DIP 1 i DIP 2 Funkcje specjalne


2. Ustawienie DIP 3 i DIP 4 Wyjście przekaźnika B


3. Ustawienie DIP 5 Automatyczne resetowanie


4. Ustawienie DIP 6 i DIP 7 i DIP 8 Opóźnienie przekaźnika A


5. Ustawienie DIP 9 i DIP 10 Częstotliwość (40 K do 100 KHz). Używane do unikania zakłóceń



Instalacja pętli:


Rozwiązywanie problemów:



W porównaniu do innych marek



Produkcja masowa:

Nasza linia produkcyjna zapewnia wydajną produkcję masową, rygorystyczną kontrolę jakości i dokładne testy przed wysyłką, aby dostarczyć produkty detektorów pętli o najwyższej perfekcji.




LD-100 jednokanałowy, w pudełku, 1 typ 11-pinowy łączy 100-240VAC (standard UE)
LD-102 jednokanałowy, w pudełku, 1 typ 11-pinowy łączy 12-24VADC (standard UE)
LD-105 jednokanałowy, w pudełku, 2 typy 11-pinowe łączą 100-240VAC (standard USA)
LD-106 jednokanałowy, w pudełku, 2 typy 11-pinowe łączą 12-24VADC (standard USA)



Certyfikacja:
