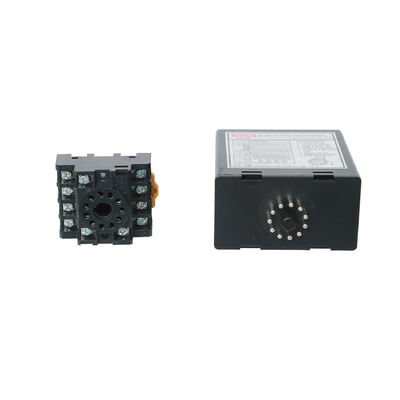

Detektor pętli pojedynczego i podwójnego kanału do wykrywania obecności pojazdu i generowania impulsu

Jednokanałowe i dwukanałowe detektory pętli JUTAI to profesjonalne rozwiązania zaprojektowane do precyzyjnego wykrywania obecności pojazdów i impulsów, idealne do kontroli dostępu, automatyki bram i zarządzania ruchem. Dzięki przemysłowej jakości wykonania i elastycznej konfiguracji, detektory te płynnie adaptują się do instalacji wewnętrznych/zewnętrznych, jednocześnie wspierając bezproblemową integrację z kontrolerami bram, licznikami ruchu i systemami dostępu.

Nasza oferta produktowa obejmuje dwie główne serie, aby sprostać różnorodnym potrzebom:

• Jednokanałowe (LD100 AC / LD102 DC):Specjalizowane do podstawowego wykrywania obecności pojazdów i akcji wyzwalanych impulsami, idealne do prostych automatycznych bram i drzwi przemysłowych.
• Dwukanałowe (LD200 AC / LD202 DC):Wyposażone w zaawansowane możliwości wykrywania kierunku i zliczania ruchu, zaprojektowane do zarządzania wjazdem/wyjazdem, placów poboru opłat i monitorowania podwójnych stref.

Wszystkie detektory zapewniają niezawodne rozpoznawanie samochodów, ciężarówek, motocykli, wózków widłowych i innych pojazdów, zapewniając spójną wydajność w trudnych warunkach środowiskowych.

• Ponad 15 lat doświadczenia w technologii wykrywania pojazdów, ze szczególnym naciskiem na niezawodność wykrywania obecności i impulsów.
• Kompleksowa gama produktów od podstawowych rozwiązań jednokanałowych po zaawansowane systemy dwukanałowe dla złożonych scenariuszy.
• Ścisła kontrola jakości i pełne testy przed wysyłką w celu zapewnienia długoterminowej wydajności w środowiskach o wysokich wymaganiach.
• Wsparcie dla dostosowywania OEM/ODM i zamówień standardowych, dopasowane do specyficznych wymagań projektu.
• Wszystkie produkty objęte są 2-letnią gwarancją i dedykowanym wsparciem technicznym dla bezproblemowego wdrożenia.

• Wybierz detektory jednokanałowe do prostego wykrywania obecności pojazdów i automatyki wyzwalanej impulsami (np. otwieranie/zamykanie bram).
• Wybierz detektory dwukanałowe do oceny kierunku, zliczania ruchu lub wykrywania obecności/impulsów w podwójnych strefach (np. zarządzanie wjazdem/wyjazdem).

Skontaktuj się z nami już dziś, aby omówić swoje specyficzne potrzeby w zakresie wykrywania obecności/impulsów, poprosić o bezpłatne próbki lub uzyskać konkurencyjną wycenę dla zamówień hurtowych. Jednokanałowe i dwukanałowe detektory pętli JUTAI zostały zaprojektowane tak, aby zapewnić precyzyjną i niezawodną wydajność dla Twoich projektów kontroli dostępu, automatyki bram i zarządzania ruchem.

• Dioda LED zasilania (CZERWONA):Świeci, wskazując "Zasilanie włączone".
• Dioda LED detekcji CH1:
  • Świeci ciągle: Wskazuje wykrycie pojazdu.
  • Powolne miganie: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów po stronie pętli.
  • Szybkie miganie: Wskazuje przerwę w obwodzie pętli lub nadmierną liczbę zwojów po stronie pętli.
• Dioda LED detekcji CH2:
  • Świeci ciągle: Wskazuje wykrycie pojazdu.
  • Powolne miganie: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów po stronie pętli.
  • Szybkie miganie: Wskazuje przerwę w obwodzie pętli lub nadmierną liczbę zwojów po stronie pętli.

Regulacja czułości i częstotliwości jest ułatwiona dzięki 7-pozycyjnemu przełącznikowi DIP i 10-pozycyjnemu przełącznikowi DIP. Użytkownicy mogą wybierać spośród 8 różnych ustawień czułości, konfigurując pozycje przełączników DIP zgodnie z podanymi tabelami.

• Przełączniki DIP 6, 7 i 8 sterują czułością CH1, w zakresie od 0,8 (najniższa czułość) do 0,015 (najwyższa czułość).
• Przełączniki DIP 3, 4 i 5 sterują czułością CH2, w zakresie od 0,8 (najniższa czułość) do 0,015 (najwyższa czułość).

(1) (Przełącznik 1) DIP 1 i DIP 2 Specjalne zwiększenie czułości dla obu przyczep (oba kanały).

(2) (Przełącznik 1=S1) Ustawienia D3, D4, D5 i (Przełącznik 2=S2) D1, D2 Specjalne funkcje (tryb 1, 2, 3 wykrywanie kierunku. Tryb 4, 5, 6 tryb normalny, dwa wykrycia pętli są oddzielone)

(3) (Przełącznik 1=S1) Ustawienia D6 i D7 i D8 oraz (Przełącznik 2=S2) D3 i D4 i D5 Wybór czułości CH1 i CH2 (osiem poziomów wyboru).

(4) (Przełącznik 1=S1) Ustawienia D9 i D10 oraz (Przełącznik 2=S2) D6, D7 Częstotliwość (20 K do 100 KHz).

1. Rozmiary cięcia cewki i wytyczne dotyczące osadzania są pokazane na diagramie po prawej stronie.
2. Zaleca się stosowanie drutów ferromagnetycznych do cewki indukcyjnej, o łącznej długości do 500 metrów.
3. Rozmiar cięcia cewki powinien być prostokątem o długości od 1,0 do 2,0 metrów i szerokości od 0,8 do 1,2 metra, unikając w miarę możliwości kątów prostych w narożnikach.
4. Zalecany przegląd instalacji podstawowych typowych zwojów cewki:

Podczas instalacji należy utrzymywać wtyczkę i gniazdo produktu w pozycji pionowej.

Dwukanałowa seria detektorów pętli pojazdów JUTAI LD200/202, wyposażona w funkcję rozpoznawania kierunku, jest idealna do wielu scenariuszy wjazdu i wyjazdu jednokanałowego. Po zintegrowaniu z kontrolerem drzwi JUTAI One (Model: AC-11), szlabanem JUTAI (Model: BR-110) i czytnikiem RFID dalekiego zasięgu JUTAI (Model: PUHF-9), wraz z cewkami pętli odpornymi na wysokie temperatury (Model: JTHT-11), tworzy bezproblemowe rozwiązanie dla jednokanałowych systemów kontroli dostępu wjazdowego/wyjazdowego.

Dwukanałowy detektor pętli JUTAI LD-200/202 może również działać jako dwa niezależne jednokanałowe detektory pętli. Taka konfiguracja jest odpowiednia dla standardowych parkingów z jednym wjazdem i jednym wyjazdem, gdzie przy wjeździe i wyjeździe znajduje się jeden szlaban i jeden czytnik dalekiego zasięgu.

W tym ustawieniu jedna cewka pętli służy do wyzwolenia czytnika i odczytu karty, podczas gdy druga cewka pętli jest przeznaczona do funkcji zapobiegającej zgnieceniu przez szlaban. Wykorzystanie LD-200/202 jako dwóch niezależnych detektorów pętli przynosi potencjalne korzyści ekonomiczne. Takie rozwiązanie zmniejsza niektóre koszty sprzętu związane z użyciem oddzielnych detektorów dla każdej funkcji.

Funkcjonalność ta jest osiągana poprzez włączenie funkcji Niezależnego Trybu Pracy (Independent Working Mode) w LD-200/202, co pozwala mu efektywnie działać w tej podwójnej roli.
