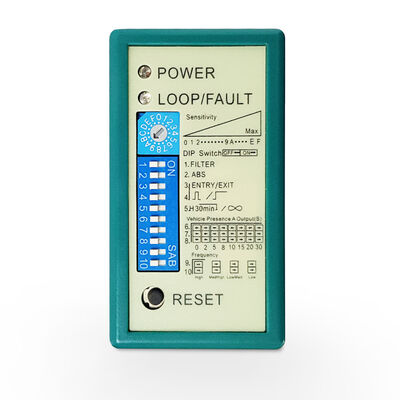

Jednorazowy czujnik podwójnej pętli kanałowej zasilanie prądem stałym AC dla drzwi przemysłowych i kontroli dostępu

Jednokanałowe i dwukanałowe czujniki pętli indukcyjnej JUTAI to rozwiązania detekcji klasy przemysłowej, zoptymalizowane pod kątem automatyki drzwi przemysłowych i systemów kontroli dostępu, obsługujące zarówno zasilanie AC (100-240V), jak i DC (12-24V). Zbudowane z myślą o niezawodności i elastycznej konfiguracji, zapewniają precyzyjne wykrywanie obecności pojazdów i impulsów, usprawniając wydajność pracy i zwiększając bezpieczeństwo.

Nasza oferta produktowa odpowiada na zróżnicowane potrzeby przemysłu i kontroli dostępu:

• Jednokanałowy (LD100 AC / LD102 DC): Idealny do podstawowej aktywacji drzwi przemysłowych i kontroli dostępu w jednym punkcie, skupiający się na niezawodnym wykrywaniu obecności/impulsów.
• Dwukanałowy (LD200 AC / LD202 DC): Wyposażony w detekcję kierunkową i monitorowanie dwóch stref, idealny do zarządzania dostępem przy wjeździe/wyjeździe i skoordynowanej pracy drzwi przemysłowych.

Wszystkie czujniki bezproblemowo wykrywają samochody, ciężarówki, wózki widłowe i motocykle, utrzymując stabilną wydajność w trudnych warunkach przemysłowych i punktach dostępu na zewnątrz.

• Elastyczność podwójnego zasilania: Obsługuje AC 100-240V (stałe instalacje przemysłowe) i DC 12-24V (mobilne/zasilanie awaryjne), dostosowując się do różnych warunków zasilania.
• Regulowana czułość: Modele jednokanałowe oferują 16 poziomów regulacji czułości; warianty dwukanałowe zapewniają 8 niezależnych poziomów regulacji na kanał, minimalizując fałszywe wyzwolenia spowodowane przez metalowe zanieczyszczenia lub sąsiednie urządzenia.
• Konfigurowalne tryby pracy: Tryb obecności (utrzymuje drzwi przemysłowe otwarte podczas przejazdu pojazdu), tryb impulsowy (wyzwala jednorazową aktywację drzwi) i automatyczne resetowanie (zapobiega błędnemu działaniu); dwukanałowy dodaje 3 tryby detekcji kierunkowej dla logiki dostępu przy wjeździe/wyjeździe.
• Wytrzymałość klasy przemysłowej: Obudowa odporna na warunki atmosferyczne i kurz, zakres temperatur pracy od -40°C do +70°C i tolerancja wilgotności do 95% bez kondensacji - odporna na wibracje przemysłowe, kurz i ekstremalne warunki pogodowe.
• Monitorowanie stanu w czasie rzeczywistym: Wskaźniki LED zasilania, stanu detekcji i błędów pętli (zwarcie/przerwa), umożliwiające szybkie rozwiązywanie problemów na miejscu w celu skrócenia przestojów przemysłowych.
• Bezproblemowa integracja z systemami kontroli dostępu: Podwójne wyjścia przekaźnikowe (na kanał dla modeli dwukanałowych) łączą się z kontrolerami drzwi przemysłowych, panelami kontroli dostępu i systemami bezpieczeństwa - bez skomplikowanego programowania.
• Konstrukcja zapobiegająca zakłóceniom: 4-stopniowy wybór częstotliwości (20-80 kHz dla kanału jednokanałowego; 20-100 kHz dla kanału dwukanałowego) zapobiega przesłuchom z maszynami przemysłowymi lub sąsiednimi pętlami detekcyjnymi.

• Przypadki użycia jednokanałowego: Aktywacja drzwi przemysłowych rolowanych/szybkich, automatyka bram wjazdowych do magazynów, detekcja wjazdu wózków widłowych, sterowanie drzwiami doków załadunkowych, proste wykrywanie obecności w punktach dostępu.
• Przypadki użycia dwukanałowego: Zarządzanie dostępem przy wjeździe/wyjeździe przemysłowym, skoordynowana praca podwójnych drzwi, kontrola dostępu z logiką kierunkową (tylko wjazd/tylko wyjazd), bramki poboru opłat dla pojazdów przemysłowych, kontrola dostępu wielopasmowego w fabrykach/parkach logistycznych.

• Ponad 15 lat doświadczenia w technologii detekcji pojazdów klasy przemysłowej, dostosowanej do przepływów pracy drzwi przemysłowych i kontroli dostępu.
• Podwójne opcje zasilania (AC/DC) do elastycznego rozmieszczenia w fabrykach, magazynach i punktach dostępu na zewnątrz.
• Rygorystyczne testy jakości zapewniające odporność na wibracje przemysłowe, kurz i ekstremalne temperatury.
• Wsparcie dla dostosowywania OEM/ODM + elastyczność standardowych zamówień, dostosowujące się do specyficznych wymagań projektu.
• 2-letnia gwarancja + całodobowe wsparcie techniczne dla bezproblemowej integracji i długoterminowej niezawodności.

• Wybierz czujniki jednokanałowe do podstawowej aktywacji drzwi przemysłowych i kontroli dostępu w jednym punkcie.
• Wybierz czujniki dwukanałowe do zarządzania dostępem kierunkowym, detekcji dwustrefowej lub skoordynowanych systemów drzwi przemysłowych.

• Dioda LED zasilania (CZERWONA): Świeci, wskazując "Zasilanie włączone".
• Dioda LED detekcji CH1:
  • Świeci ciągłym światłem: Wskazuje wykrycie pojazdu.
  • Wolno miga: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów po pętli.
  • Szybko miga: Wskazuje przerwę w obwodzie pętli lub nadmierną liczbę zwojów po pętli.
• Dioda LED detekcji CH2:
  • Świeci ciągłym światłem: Wskazuje wykrycie pojazdu.
  • Wolno miga: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów po pętli.
  • Szybko miga: Wskazuje przerwę w obwodzie pętli lub nadmierną liczbę zwojów po pętli.

Regulacja czułości i częstotliwości jest ułatwiona dzięki 7-pozycyjnemu przełącznikowi DIP i 10-pozycyjnemu przełącznikowi DIP. Użytkownicy mogą wybierać spośród 8 różnych ustawień czułości, konfigurując pozycje przełączników DIP zgodnie z podanymi tabelami.

• Przełączniki DIP 6, 7 i 8 sterują czułością CH1, w zakresie od 0,8 (najniższa czułość) do 0,015 (najwyższa czułość).
• Przełączniki DIP 3, 4 i 5 sterują czułością CH2, w zakresie od 0,8 (najniższa czułość) do 0,015 (najwyższa czułość).

(1) DIP 1 i DIP 2: Specjalne zwiększenie czułości dla obu przyczep (oba kanały).

(2) D3, D4, D5 i przełącznik 2=S2 D1, D2: Ustawianie funkcji specjalnych (tryb 1, 2, 3 detekcja kierunkowa. Tryb 4, 5, 6 tryb normalny, detekcja dwóch pętli jest oddzielona).

(3) D6 i D7 i D8 oraz przełącznik 2=S2 D3 i D4 i D5: Ustawianie wyboru czułości CH1 i CH2 (osiem poziomów wyboru).

(4) D9 i D10 oraz przełącznik 2=S2 D6, D7: Ustawianie częstotliwości (od 20 K do 100 KHz).

• Wymiary cięcia cewki i wytyczne dotyczące osadzania są pokazane na diagramie po prawej stronie.
• Zaleca się stosowanie drutów ferromagnetycznych do cewki indukcyjnej, o łącznej długości do 500 metrów.
• Wymiar cięcia cewki powinien być prostokątem o długości od 1,0 do 2,0 metrów i szerokości od 0,8 do 1,2 metra, unikając w miarę możliwości kątów prostych w narożnikach.

Seria dwukanałowych detektorów pętli indukcyjnej JUTAI LD200/202 z funkcją rozpoznawania kierunku jest idealna do wielu scenariuszy wjazdu i wyjazdu jednokanałowego. Po zintegrowaniu z kontrolerem drzwi JUTAI (model: AC-11), szlabanem JUTAI (model: BR-110) i czytnikiem RFID dalekiego zasięgu JUTAI (model: PUHF-9), wraz z cewkami pętli odpornymi na wysokie temperatury (model: JTHT-11), tworzy spójne rozwiązanie dla systemów kontroli dostępu jednokanałowego wjazdu/wyjazdu.

Dwukanałowy detektor pętli indukcyjnej JUTAI LD-200/202 może również działać jako dwa niezależne jednokanałowe detektory pętli indukcyjnej. Konfiguracja ta jest odpowiednia dla standardowych parkingów z jednym wjazdem i jednym wyjazdem, gdzie przy wjeździe i wyjeździe znajduje się jeden szlaban i jeden czytnik dalekiego zasięgu.

W tym układzie jedna pętla indukcyjna służy do wyzwolenia czytnika i odczytu karty, podczas gdy druga pętla indukcyjna jest przeznaczona do funkcji zapobiegającej zgnieceniu przez szlaban. Wykorzystanie LD-200/202 jako dwóch niezależnych detektorów pętli indukcyjnej pozwala na potencjalne oszczędności kosztów z punktu widzenia ekonomicznego. Taki układ zmniejsza niektóre koszty sprzętu związane z użyciem oddzielnych detektorów dla każdej funkcji.

Funkcjonalność ta jest osiągana poprzez włączenie funkcji niezależnego trybu pracy LD-200/202, co pozwala mu efektywnie działać w tej podwójnej roli.
