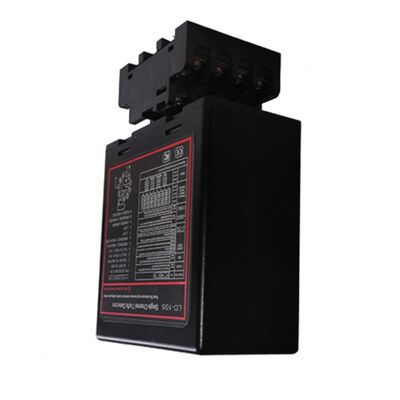

Profesjonalny Detektor Pętli Pojedynczy Podwójny Kanał Z 2-letnią Gwarancją i Wsparciem Technicznym
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | LD-202 |
| Dokument | LD-200.202.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Karton |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Wymagania dotyczące zasilania | 12-24 V | Zakres samoobrotowy | 20-2000 uh |
|---|---|---|---|
| Wrażliwość | 16-kierunkowy do wyboru/najwyższy 0,010% Dl/L/najniższy 2,56% | Temp operacji | -40 ~ +70℃ |
| Czasy reakcji | Włączenie 10-90 ms/wyłączenie 10-90 ms | Specyfikacja | 13,6*8,6*5,2 |
| Podkreślić | detektor pętli jednokanałowy z gwarancją,detektor pętli dwukanałowy wsparcie techniczne,profesjonalny detektor pętli 2-letnia gwarancja |
||
opis produktu
Profesjonalne detektory pętli jedno- i dwukanałowe
Przegląd produktu
Profesjonalne jedno- i dwukanałowe detektory pętli JUTAI to przemysłowe rozwiązania do wykrywania pojazdów objęte 2-letnią gwarancją i dedykowanym wsparciem technicznym. Zaprojektowane z myślą o uniwersalnej kompatybilności z samochodami, ciężarówkami, motocyklami, wózkami widłowymi i innymi typami pojazdów, detektory te łączą regulowaną czułość, solidną trwałość i elastyczną konfigurację, aby zapewnić dokładne wykrywanie w różnorodnych scenariuszach przemysłowych, komercyjnych i parkingowych.
Linia produktów:
- Jednokanałowe detektory pętli (LD100 AC / LD102 DC): Idealne do wykrywania pojazdów w jednym punkcie, kompatybilne ze wszystkimi popularnymi typami pojazdów do automatyzacji bram, aktywacji drzwi przemysłowych i podstawowej kontroli dostępu.
- Dwukanałowe detektory pętli (LD200 AC / LD202 DC): Wyposażone w czujniki kierunkowe i monitorowanie dwustrefowe, uniwersalnie kompatybilne z różnymi pojazdami do zliczania wjazdów/wyjazdów, analizy przepływu ruchu i kontroli dostępu na wielu pasach.
Kluczowe cechy
- Regulowana czułość do adaptacji do wielu pojazdów: Modele jednokanałowe oferują 16-stopniową regulację czułości; modele dwukanałowe zapewniają 8-stopniową niezależną regulację na kanał.
- Uniwersalny algorytm wykrywania pojazdów: Zoptymalizowana logika wykrywania, specjalnie skalibrowana dla samochodów, ciężarówek, motocykli i wózków widłowych.
- Dwukanałowe czujniki kierunkowe (wyłącznie w modelach dwukanałowych): 3 konfigurowalne tryby kierunkowe dokładnie identyfikują kierunek jazdy wszystkich typów pojazdów.
- Wytrzymałość klasy przemysłowej: Obudowa odporna na warunki atmosferyczne i kurz, zakres temperatur pracy od -40°C do +70°C i tolerancja wilgotności do 95% bez kondensacji.
- Konstrukcja zapobiegająca zakłóceniom: 4-stopniowa wybierana częstotliwość eliminuje przesłuchy z sąsiednich pętli lub sprzętu przemysłowego.
- Łatwa konfiguracja i integracja: Sterowanie przełącznikami DIP do regulacji czułości, trybów pracy i częstotliwości; przycisk ręcznego resetowania do szybkiego ustawienia.
- Monitorowanie stanu w czasie rzeczywistym: Wskaźniki LED zasilania, stanu wykrywania i błędów pętli.
Specyfikacje techniczne
| Parametr | Jednokanałowy (LD100 / LD102) | Dwukanałowy (LD200 / LD202) |
|---|---|---|
| Zasilanie | 100-240V AC lub 12-24V DC | 100-240V AC lub 12-24V DC |
| Kanały wykrywania | 1 | 2 niezależne kanały |
| Kompatybilne pojazdy | Samochody, ciężarówki, motocykle, wózki widłowe itp. | Samochody, ciężarówki, motocykle, wózki widłowe itp. |
| Regulacja czułości | 16-stopniowa | 8-stopniowa na kanał |
| Wybór częstotliwości | 4-stopniowy (20-80 kHz) | 4-stopniowy (20-100 kHz) |
| Wykrywanie kierunku | Niedostępne | Tak (3 tryby, konfigurowalne za pomocą przełącznika DIP) |
| Temperatura pracy | -40°C do +70°C | -40°C do +70°C |
| Tolerancja wilgotności | Do 95% RH (bez kondensacji) | Do 95% RH (bez kondensacji) |
| Wyjścia przekaźnikowe | 2 (Obecność + Impuls/Błąd) | 2 (Jeden na kanał: COM + NO) |
| Czas reakcji | 10-90 ms | 10-90 ms |
| Zakres indukcyjności pętli | 20-2000 µH | 20-2000 µH na kanał |
Instrukcja instalacji pętli
| Obwód pętli | Zalecana liczba zwojów drutu | Odpowiednie typy pojazdów |
|---|---|---|
| 3-4 metry | 6 zwojów | Motocykle, samochody kompaktowe |
| 4-6 metrów | 5 zwojów | Samochody, małe wózki widłowe |
| 6-10 metrów | 4 zwoje | Ciężarówki, średnie wózki widłowe |
| 10-20 metrów | 3 zwoje | Ciężkie ciężarówki, duże wózki widłowe |
| Ponad 20 metrów | 2 zwoje | Bardzo ciężkie ciężarówki, pojazdy przemysłowe |
Uwaga dotycząca instalacji: W przypadku scenariuszy z mieszanymi pojazdami, wybierz obwód pętli na podstawie największego typu pojazdu; dostosuj czułość za pomocą przełączników DIP, aby zapewnić wykrywanie mniejszych pojazdów. Uszczelnij przewody pętli szybkowiążącym epoksydem, aby wytrzymać ruch ciężkich ciężarówek i wózków widłowych. W przypadku dwukanałowego wykrywania kierunku, zainstaluj pętle w odległości 1 m wzdłuż ścieżki ruchu.
Idealne zastosowania
Przypadki użycia jednokanałowego
- Automatyzacja bram warsztatów przemysłowych (kompatybilna z wózkami widłowymi i samochodami pracowników)
- Sterowanie szlabanami parkingowymi dla pojazdów mieszanych (samochody, motocykle, małe ciężarówki)
- Aktywacja drzwi doków załadunkowych (wózki widłowe, ciężarówki dostawcze)
- Kontrola dostępu do osiedli mieszkaniowych (różne pojazdy prywatne)
Przypadki użycia dwukanałowego
- Zliczanie wjazdów/wyjazdów w parku przemysłowym (wózki widłowe, ciężarówki, samochody osobowe)
- Analiza przepływu ruchu w centrum logistycznym (ciężarówki dostawcze, wózki widłowe)
- Dwukierunkowe zarządzanie parkingiem komercyjnym (mieszane samochody, motocykle, SUV-y)
- Kontrola dostępu pojazdów na placu budowy (ciężkie ciężarówki, pojazdy budowlane, samochody osobowe)
Dlaczego warto wybrać profesjonalne detektory pętli JUTAI?
- 2-letnia gwarancja i dedykowane wsparcie techniczne: Produkt objęty 2-letnią gwarancją producenta i profesjonalnym zespołem technicznym.
- Uniwersalna kompatybilność z pojazdami: Specjalnie skalibrowany dla samochodów, ciężarówek, motocykli, wózków widłowych i innych typów pojazdów.
- Precyzja regulowanej czułości: Precyzyjnie regulowane ustawienia zapewniają niezawodne wykrywanie zarówno małych, jak i dużych pojazdów.
- Wytrzymałość klasy przemysłowej: Solidna, odporna na warunki atmosferyczne i kurz obudowa, odpowiednia do trudnych warunków przemysłowych i zewnętrznych.
- Ponad 15 lat profesjonalnego doświadczenia: Specjalizacja w technologii wykrywania pojazdów z rygorystycznymi testami.
- Wsparcie w zakresie dostosowywania OEM/ODM: Oferujemy spersonalizowane rozwiązania dla specyficznych wymagań projektowych.
Wybór odpowiedniego modelu
- Wybierz detektory jednokanałowe do wykrywania pojazdów mieszanych w jednym punkcie (np. bramy warsztatowe, małe parkingi).
- Wybierz detektory dwukanałowe do wykrywania kierunku pojazdów mieszanych, zliczania wjazdów/wyjazdów lub kontroli dostępu na wielu pasach (np. parki przemysłowe, centra logistyczne).
Zdjęcia produktu
Połączenia i wskaźniki
Wskaźniki i przełączniki:
- Dioda LED zasilania (CZERWONA): Świeci, wskazując "Zasilanie włączone".
- Dioda LED wykrywania CH1:
- Świeci ciągle: Wskazuje wykrycie pojazdu
- Wolno miga: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów
- Szybko miga: Wskazuje przerwę w pętli lub nadmierną liczbę zwojów
- Dioda LED wykrywania CH2:
- Świeci ciągle: Wskazuje wykrycie pojazdu
- Wolno miga: Wskazuje zwarcie pętli lub niewystarczającą liczbę zwojów
- Szybko miga: Wskazuje przerwę w pętli lub nadmierną liczbę zwojów
Wybór czułości:
Regulacja czułości i częstotliwości jest ułatwiona dzięki 7-pozycyjnemu przełącznikowi DIP i 10-pozycyjnemu przełącznikowi DIP. Użytkownicy mogą wybierać spośród 8 różnych ustawień czułości, konfigurując pozycje przełączników DIP.
Przycisk resetowania: LD-200 musi być resetowany za każdym razem, gdy zostaną wprowadzone zmiany ustawień przełączników Dip.
Wytyczne dotyczące instalacji
- Rozmiar cięcia cewki i wytyczne dotyczące osadzania są pokazane na schemacie
- Zaleca się stosowanie drutów ferromagnetycznych do cewki indukcyjnej, o łącznej długości do 500 metrów
- Rozmiar cięcia cewki powinien być prostokątem o długości od 1,0 do 2,0 metrów i szerokości od 0,8 do 1,2 metra
- Unikaj kątów prostych w narożnikach, o ile to możliwe
Integracja systemu i zastosowania
Zasada działania
- Proces wjazdu:
- Samochód wjeżdża i naciska obie cewki pętli jednocześnie
- Detektor pętli wyzwala czytnik UHF przy wjeździe
- Czytnik wysyła identyfikator karty do kontrolera przez wyjście Wiegand
- Kontroler weryfikuje ważność identyfikatora i otwiera barierę bramy
- Jednokanałowy detektor zapewnia bezpieczeństwo i funkcję antykolizyjną
- Proces wyjazdu:
- Samochód przejeżdża obok czytnika UHF podczas wyjazdu
- Detektor pętli wyzwala czytnik do odczytu karty i wysłania identyfikatora do kontrolera
- Kontroler weryfikuje identyfikator i otwiera barierę bramy
- Jednokanałowy detektor zapewnia bezpieczeństwo podczas wyjazdu
- Rozpoznawanie kierunku: Zapewnia, że detektor nie wyzwala sygnału ponownie, gdy samochód przejeżdża obok innego czytnika, rejestrując tylko rekordy wjazdu lub wyjazdu.
Zamów teraz
Skontaktuj się z nami już dziś, aby poprosić o bezpłatne próbki, uzyskać spersonalizowane oferty lub skonsultować szczegóły techniczne dotyczące Twojego projektu wykrywania pojazdów. Profesjonalne jedno- i dwukanałowe detektory pętli JUTAI zapewniają niezawodną wydajność, uniwersalną kompatybilność z pojazdami i spokój ducha dzięki 2-letniej gwarancji i dedykowanemu wsparciu technicznemu.
