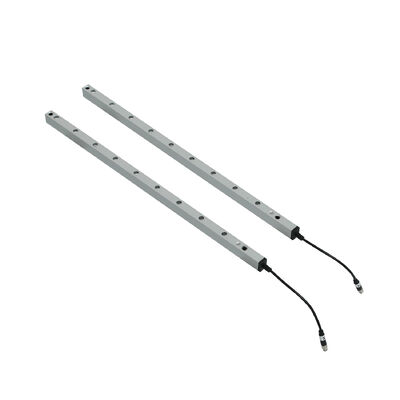

Kurtyna świetlna bezpieczeństwa serii JUTAI CL to wyspecjalizowane rozwiązanie z czujnikiem ochronnym, zaprojektowane w celu ochrony personelu i zachowania bezpieczeństwa operacyjnego w scenariuszach przemysłowych i komercyjnych, ze szczególnym uwzględnieniem przemysłowych bram automatycznych i bram garażowych. Jego wodoodporna i pyłoszczelna konstrukcja o stopniu ochrony IP67, w połączeniu ze sprawdzoną technologią wykrywania, tworzy niewidzialną siatkę ochronną, która natychmiast reaguje na nieoczekiwane włamania, zapobiegając wypadkom związanym z przytrzaśnięciem, uszkodzeniom sprzętu i zagrożeniom bezpieczeństwa w środowiskach o dużym natężeniu ruchu.
Ta rodzina produktów oferuje szeroką gamę modeli o różnych długościach i konfiguracjach belek, dostosowanych do wymiarów różnych typów drzwi i specyficznych wymagań bezpieczeństwa. Od kompaktowych jednostek 500 mm do małych bram garażowych po wielkogabarytowe systemy 2500 mm do automatycznych bram przemysłowych, każda kurtyna świetlna jest skonstruowana z myślą o długotrwałej trwałości, precyzyjnym wykrywaniu i płynnej integracji z istniejącymi systemami sterowania bramami, eliminując problemy ze zgodnością w przypadku modernizacji lub nowych instalacji.
Seria CL składa się z 9 modeli, dostępnych w dwóch konfiguracjach belek (8 belek i 16 belek) i pięciu opcjach długości, aby pokryć pełne spektrum zastosowań w bramach przemysłowych i garażowych:
*Rzeczywisty zasięg wykrywania może się różnić w zależności od warunków środowiskowych, takich jak ekspozycja na światło słoneczne, kurz lub wilgotność.
Kurtyna świetlna z certyfikatem wodoodporności i pyłoszczelności IP67 doskonale sprawdza się w trudnych warunkach drzwi — jest odporna na deszcz, zachlapania, silny kurz i zanieczyszczenia przemysłowe. Hermetycznie uszczelniona obudowa ze stopu aluminium wytrzymuje chwilowe zanurzenie w wodzie i intensywne gromadzenie się kurzu, zapewniając niezachwianą wydajność zewnętrznych bram garażowych, zakurzonych automatycznych drzwi magazynów lub wilgotnych wejść do warsztatów.
Niezawodne działanie w zakresie od -20 ℃ do +60 ℃. Dostępne są specjalne modele przeznaczone do pracy w ekstremalnie niskich temperaturach do -25 ℃. Ta wszechstronność sprawia, że idealnie nadaje się do automatycznych bram chłodniczych, zewnętrznych bram garażowych narażonych na wahania sezonowe oraz bram przemysłowych w obiektach o zmiennej temperaturze.
- Tryb normalny: Zapewnia pełną ochronę w całym obszarze detekcji, wyzwalając natychmiastowe odwrócenie lub zatrzymanie drzwi w przypadku przerwania jakiejkolwiek wiązki. Idealny do automatycznych bram przemysłowych o dużym natężeniu ruchu, w których personel lub przedmioty mogą przypadkowo znaleźć się na drodze bramy.
- Tryb wygaszania: Dostosowany do instalacji w szczelinie drzwi, gdzie spodziewane jest sekwencyjne blokowanie wiązki podczas normalnego zamykania drzwi. Tryb ten eliminuje fałszywe alarmy, zachowując jednocześnie ochronę przed niezamierzonymi włamaniami – co jest krytyczne w przypadku bram roletowych i bram garażowych z nakładającymi się panelami.
Dzięki odstępowi wiązek wynoszącemu 100 mm kurtyna świetlna może wykrywać obiekty o wielkości nawet 50 mm, dzięki czemu żadne potencjalne zagrożenie nie zostanie przeoczone. Ten poziom precyzji jest niezbędny do zabezpieczenia przed przycięciem, zapobiegając zamykaniu się drzwi na dłoniach, kończynach lub małych przedmiotach w pobliżu przemysłowych bram automatycznych i bram garażowych.
Produkt posiadający certyfikat CE i zgodny z normami bezpieczeństwa maszyn EN 61496 spełnia międzynarodowe przepisy bezpieczeństwa, gwarantując niezawodność i zgodność w przypadku zastosowań na całym świecie, zarówno w przypadku komercyjnych bram garażowych, jak i obiektów przemysłowych działających transgranicznie.
Charakteryzująca się niskim poborem mocy (≤4 W) kurtyna świetlna zmniejsza długoterminowe koszty operacyjne i wpływ na środowisko bez utraty wydajności. Ta energooszczędna konstrukcja idealnie nadaje się do całodobowej obsługi przemysłowych bram automatycznych i często używanych bram garażowych.
Wyposażony w standardowe 5-biegunowe złącza męskie M8 i regulowane uchwyty montażowe, produkt ułatwia montaż na różnych typach drzwi. Kable oznaczone kolorami usprawniają okablowanie, a system bezproblemowo integruje się z większością paneli sterowania drzwiami, minimalizując czas konfiguracji zarówno w przypadku nowych instalacji, jak i modernizacji.
Wskaźniki LED na nadajniku i odbiorniku zapewniają wyraźną informację zwrotną w czasie rzeczywistym:
- Nadajnik: Stałe światło niebieskie (normalna praca), szybko migające światło czerwone (nieregularność napięcia: <9V lub >28V).
- Odbiornik: Stałe czerwone światło (zablokowana wiązka/wykryto wtargnięcie), ciągłe niebieskie światło (brak przeszkód), migające niebieskie światło (wymagane ustawienie po pierwszym włączeniu zasilania).
Umożliwia to szybkie rozwiązywanie problemów i zapewnia operatorom łatwą weryfikację stanu systemu.
- Bramy szybkobieżne: Umożliwia natychmiastowe zatrzymanie lub odwrócenie szybko zamykających się drzwi w zakładach produkcyjnych, centrach dystrybucyjnych i węzłach logistycznych, zapobiegając przytrzaśnięciu podczas szybkich operacji.
- Drzwi roletowe: Chroni przed uwięzieniem w magazynach, tylnych wejściach do sklepów i obiektach przemysłowych, w których często używane są drzwi.
- Bramy segmentowe: Zapewnia monitorowanie bezpieczeństwa dużych bram przemysłowych w fabrykach i magazynach, obejmując szerokie otwory z niezawodną detekcją.
- Drzwi chłodnicze: Zapewnia stałą wydajność w środowiskach o niskiej temperaturze i wysokiej wilgotności, zapobiegając zamykaniu się drzwi personelu lub sprzętu.
- Drzwi przeciwpożarowe: Zapewnia bezpieczne, automatyczne zamknięcie w sytuacjach awaryjnych, bez narażania personelu znajdującego się w pobliżu bramy.
- Komercyjne bramy garażowe: Zapewnia ochronę przed przycięciem doków załadunkowych, garaży parkingowych i wejść do firm o dużym natężeniu ruchu pojazdów i pieszych.
- Bramy garażowe mieszkalne: Chroni rodziny, zwierzęta domowe i mienie, zapobiegając zamykaniu się drzwi przed ludźmi lub przedmiotami na podjazdach.
- Zakłady Przetwórstwa Spożywczego: Wytrzymuje procedury zmywania i wysoką wilgotność dla drzwi automatycznych w obszarach produkcyjnych.
- Centra magazynowe i logistyczne: Chroni personel i sprzęt w pobliżu drzwi automatycznych systemów przechowywania i wyszukiwania.
- Zakłady produkcyjne samochodów: Chroni pracowników w pobliżu drzwi automatycznej linii montażowej oraz punktów wjazdu/wyjazdu pojazdów.
Kurtyna świetlna bezpieczeństwa serii CL charakteryzuje się przyjazną dla użytkownika instalacją dostosowaną do zastosowań w drzwiach:
- Elastyczne możliwości montażu w przypadku montażu pionowego na ościeżnicach (kompatybilne z automatyką przemysłową i bramami garażowymi).
- Prosty proces wyrównywania prowadzony za pomocą wskaźników LED — zapewniający precyzyjne pozycjonowanie nadajnika i odbiornika.
- Kable oznaczone kolorami umożliwiające proste okablowanie systemów sterowania drzwiami, z wyraźnymi ostrzeżeniami zapobiegającymi uszkodzeniom (NO/NC nie mogą być podłączane do dodatnich zacisków zasilania).
- Konfigurowalne tryby wyjściowe NO/NC poprzez proste procedury konfiguracji, dostosowujące się do różnych wymagań dotyczących sterowania drzwiami.
- Aktywacja trybu wygaszania w przypadku szczeliny w drzwiach, co pozwala uniknąć fałszywych alarmów podczas normalnego zamykania drzwi.
System oferuje wszechstronne możliwości diagnostyczne w celu rozwiązania typowych problemów związanych z drzwiami:
- Wolno migające światła po włączeniu zasilania: Wyrównaj nadajnik i odbiornik, aby zapewnić prawidłowe ustawienie wiązki.
- Szybko migające czerwone światło (nadajnik): Sprawdź napięcie zasilania (upewnij się, że mieści się w zakresie 9V-28V).
- Kurtyna świetlna działa normalnie, ale nie zapobiega przycięciu: Sprawdź połączenia przewodów pod kątem błędów.
- Nie można wejść w tryb wygaszania: Upewnij się, że podczas opuszczania drzwi nie dochodzi do wycieku światła i że drzwi lub przeszkoda spełniają minimalną ciągłą odległość blokowania.
Rutynowa konserwacja jest prosta:
- Wytrzyj soczewki optyczne suchą, miękką szmatką, aby usunąć kurz i zanieczyszczenia.
- Okresowo sprawdzaj wyrównanie, szczególnie po konserwacji drzwi.
- Aby uniknąć zakłóceń, kable łączące należy trzymać z dala od przewodów wysokiego napięcia lub prądu o wysokim natężeniu.
- Unikaj zginania lub skręcania kabli i chroń odbiornik przed bezpośrednim działaniem promieni słonecznych, aby zapobiec fałszywym wyzwoleniom.
- Konstrukcja dostosowana do drzwi: Zaprojektowane, aby sprostać wyjątkowym potrzebom bezpieczeństwa przemysłowych bram automatycznych i bram garażowych, z dwoma trybami, aby uniknąć fałszywych alarmów.
- Wytrzymała trwałość: Stopień ochrony IP67 i obudowa ze stopu aluminium zapewniają trwałość drzwi w trudnych warunkach — na zewnątrz, w zapyleniu lub wilgoci.
- Globalna zgodność: Spełnia międzynarodowe standardy bezpieczeństwa, odpowiednie do stosowania na całym świecie w zastosowaniach komercyjnych i przemysłowych.
- Łatwa integracja: Kompatybilny z większością istniejących systemów sterowania drzwiami, redukujący czas i koszty instalacji.
- Opcje dostosowywania: 9 modeli standardowych oraz specjalistyczne wersje niskotemperaturowe pasujące do każdego rozmiaru drzwi i środowiska.
- Dedykowane wsparcie: Kompleksowa pomoc techniczna, w tym wskazówki dotyczące montażu i rozwiązywania problemów w przypadku zastosowań specyficznych dla bram.
Kurtyna świetlna bezpieczeństwa serii CL jest dostępna w 9 standardowych modelach, z możliwością konfiguracji z 8 lub 16 belkami i długościami od 500 mm do 2500 mm. W przypadku niestandardowych wymagań — takich jak odporność na ekstremalne temperatury lub specjalistyczna integracja drzwi — skontaktuj się z naszym zespołem sprzedaży, podając szczegóły aplikacji.
- Jednostka nadajnika
- Jednostka odbiorcza
- Wsporniki montażowe i osprzęt
- Kable połączeniowe (nadajnik: 8m; odbiornik: 4m)
- Instrukcja obsługi i instrukcja instalacji
W celu uzyskania specyfikacji produktów, cen, próbek lub konsultacji technicznych, prosimy o kontakt:
Chroń swoje automatyczne bramy przemysłowe i bramy garażowe za pomocą wodoodpornej kurtyny świetlnej bezpieczeństwa IP67 firmy JUTAI — niezawodnej ochrony, która dostosowuje się do unikalnych potrzeb Twojej bramy, zapewniając bezpieczeństwo i zgodność przez wiele lat.
