Kurtyna świetlna bezpieczeństwa do bram rolowanych i bram szybkobieżnych z funkcją blankingu
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | CL20-8L |
| Dokument | CL05-8L User Manual.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP67 | Funkcjonować | Wygaszanie |
|---|---|---|---|
| Odległość wykrywania | 8 m | Tworzywo | Stop aluminium |
| Funkcja | Odporny na korozję | Napięcie zasilania | DC12-24v |
| Temperatura pracy | -20 ~ 60 ℃ | Prąd operacyjny | < 50 mA |
| Wyjście | Nr/Nc, COM | Prąd roboczy | <20mA przy 12V DC |
| Specyfikacja | 2000*21*15mm | ||
| Podkreślić | Kurtyna świetlna bezpieczeństwa do bram rolowanych,IP67 zasłona oświetlająca,Kurtyna bezpieczeństwa do bram szybkobieżnych |
||
opis produktu

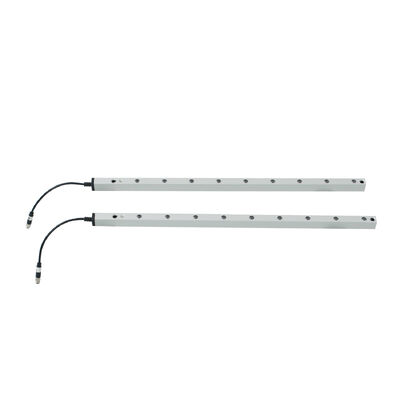

Siatka bezpieczeństwa świetlnego dla drzwi rolowanych i szybkich z funkcją trybu wyciszenia
Przegląd produktu
JUTAI CL20-8L Siatka bezpieczeństwa świetlnego to specjalistyczne urządzenie ochronne dla drzwi rolowanych i szybkich, wyposażone w tryb wyciszenia (Blanking Mode) zapobiegający fałszywym alarmom. Tworzy 8-wiązkową niewidzialną siatkę, która wyzwala natychmiastowe reakcje bezpieczeństwa (cofanie/zatrzymanie drzwi) w przypadku przerwania wiązki, zapewniając ochronę przed przytrzaśnięciem w zastosowaniach przemysłowych/komercyjnych. Dzięki stopniowi ochrony IP67 i wytrzymałej obudowie ze stopu aluminium, jest trwała w trudnych warunkach.
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Napięcie robocze | DC12-24V |
| Prąd roboczy | Nadajnik <65mA @DC12V; Odbiornik <20mA @DC12V |
| Konfiguracja wyjścia | Wyjście przekaźnikowe NO/NC (konfigurowalne) |
| Stopień ochrony | IP67 (pyłoszczelny i wodoodporny) |
| Materiał obudowy | Stop aluminium |
| Zasięg działania | 1-8 metrów (nadajnik do odbiornika) |
| Maksymalna wysokość ochrony | 1729mm |
| Liczba fotokomórek | 8 |
| Długość kabla | Nadajnik 8m; Odbiornik 4m |
| Typ złącza | Nadajnik: męskie M8 5-pinowe; Odbiornik: męskie M8 4-pinowe |
| Temperatura pracy | -20°C ~ +60°C |
| Funkcja specjalna | Tryb wyciszenia (blokowanie pierwszego kanału bez wyzwalania) |
| Wskaźniki stanu LED | Nadajnik: Niebieski (normalny), Czerwony (nieprawidłowość napięcia); Odbiornik: Czerwony (zablokowany), Niebieski (niezablokowany), Migający niebieski (rozbieżność) |
Kluczowe cechy
- Tryb wyciszenia: Zapobiega fałszywym alarmom podczas normalnego zamykania drzwi, dostosowując się do szczelin w drzwiach rolowanych/szybkich.
- Szybka reakcja: Dopasowuje się do pracy drzwi szybkich, wyzwalając natychmiastowe działania bezpieczeństwa w celu uniknięcia wypadków.
- Wytrzymałość IP67: Odporna na wodę, kurz i zanieczyszczenia przemysłowe do użytku na zewnątrz/w trudnych warunkach.
- Kompleksowe pokrycie: Wysokość ochrony 1729mm eliminuje ślepe punkty bezpieczeństwa dla szerokich otworów drzwiowych.
- Łatwa integracja: Standardowe złącza i kolorowe kable ułatwiają okablowanie.
Konfiguracja okablowania
| Komponent | Kolor przewodu | Funkcja |
|---|---|---|
| Nadajnik/Odbiornik | Czerwony | Dodatnie zasilanie DC12-24V |
| Nadajnik/Odbiornik | Czarny | Masa (GND) |
| Odbiornik | Zielony | Wyjście NO/NC (domyślnie NO) |
| Odbiornik | Biały | COM (zacisk wspólny) |
| Odbiornik | Żółty | Konfigurowalne NC (poprzez konfigurację trybu wyciszenia) |
Konfiguracja trybu wyciszenia
- Włącz urządzenie.
- W ciągu 1 minuty, dotknij zielonego przewodu odbiornika do masy pięć razy (czerwone światło miga, aby potwierdzić).
- Żółty przewód przełącza się w tryb NC; tryb wyciszenia jest aktywowany.
Główne zastosowania
- Drzwi rolowane (przemysłowe, handlowe, magazynowe)
- Drzwi szybkie (zakłady produkcyjne, centra logistyczne)
- Drzwi rolowane segmentowe (fabryki, duże magazyny)
- Drzwi rolowane obiektów magazynowych komercyjnych
Przewodnik rozwiązywania problemów
| Objawy usterki | Rozwiązania |
|---|---|
| Powolne miganie świateł (włączone zasilanie) | Ponownie wyrównaj emiter i odbiornik, aby uzyskać precyzyjne wyrównanie wiązki. |
| Szybko migające czerwone światło (nadajnik) | Sprawdź zasilanie (upewnij się, że napięcie wynosi 9V-28V). |
| Brak działania zapobiegającego przytrzaśnięciu (siatka świetlna normalna) | Zweryfikuj okablowanie (unikaj podłączania NO/NC do dodatniego zacisku zasilania). |
| Nie można wejść w tryb wyciszenia | 1. Napraw wyciek światła podczas opadania drzwi. 2. Usuń zanieczyszczenia blokujące najniższą wiązkę. 3. Upewnij się, że drzwi/przeszkoda spełniają minimalną ciągłą odległość blokowania. |
Wytyczne dotyczące użytkowania
- Przewody należy trzymać z dala od przewodów wysokiego napięcia i mechanizmów drzwiowych.
- Regularnie przecieraj soczewki suchą, miękką ściereczką, aby usunąć kurz/zanieczyszczenia.
- Nie zginaj/skręcaj urządzenia ani przewodów; unikaj bezpośredniego światła słonecznego na odbiorniku.
- Unikaj zarysowania soczewek na podczerwień, aby zachować dokładność detekcji.
Historie sukcesu klientów
"Czujnik JUTAI wyeliminował przestoje w naszym magazynie chłodniczym. Stopień ochrony IP67 zapewnił niezawodne działanie nawet w temperaturze -25°C."
"Funkcja podwójnego trybu umożliwiła bezproblemową integrację z naszą istniejącą infrastrukturą. Instalacja była bezproblemowa!"
"Czujnik JUTAI z certyfikatem CE spełnił nasze standardy bezpieczeństwa, jednocześnie zmniejszając koszty konserwacji o 30%."
"Po zainstalowaniu 16-wiązkowego czujnika JUTAI odnotowaliśmy 100% redukcję incydentów związanych z przenośnikami."
Galeria produktów
Aby uzyskać bardziej szczegółowe informacje techniczne i specyfikacje, odwiedź naszą stronę internetową: www.accesssecuritysolution.com
