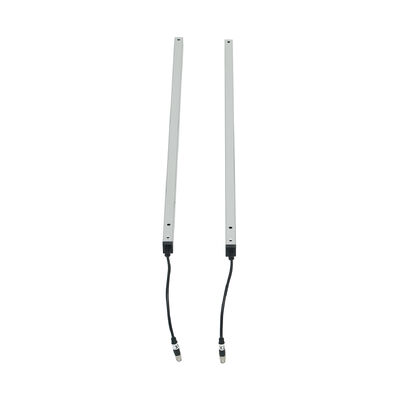

Czujniki kurtyny świetlnej bezpieczeństwa do ochrony szczeliny drzwi i wykrywania obecności osób
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | CL20-8L |
| Dokument | CL05-8L User Manual.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP67 | Funkcjonować | Wygaszanie |
|---|---|---|---|
| Odległość wykrywania | 8 m | Tworzywo | Stop aluminium |
| Funkcja | Odporny na korozję | Napięcie zasilania | DC12-24v |
| Temperatura pracy | -20 ~ 60 ℃ | Prąd operacyjny | < 50 mA |
| Wyjście | Nr/Nc, COM | Prąd roboczy | <20mA przy DC12V-24V |
| Specyfikacja | 2000*21*15mm | ||
| Podkreślić | IP67 zasłona świetlna bezpieczeństwa,czujnik światła do ochrony szczeliny drzwi,kurtyna świetlna do wykrywania obecności osób |
||
opis produktu
Czujniki zasłon oświetlenia bezpieczeństwa do ochrony szczelin drzwiowych i wykrywania bezpieczeństwa personelu
Zasłona świetlna bezpieczeństwa do ochrony przepaści drzwiowej i wykrywania bezpieczeństwa personelu
Jutai CL20-8L Safety Light Curtain jest profesjonalnym zabezpieczającym urządzeniem czujnikowym zaprojektowanym w celu zaradzenia zagrożeniom w otworze drzwi i zapewnienia bezpieczeństwa personelu.Tworzy niewidzialną sieć ośmiu promieni między nadajnikiem a odbiornikiem, natychmiastowe uruchamianie reakcji bezpieczeństwa (np. odwrócenie drzwi, zatrzymanie), gdy personel, przedmioty lub sprzęt wtargają w otwór drzwi lub obszar wykrywania.drzwi z roletą, szybkich drzwi i drzwi dostępowych przemysłowych, skutecznie zapobiega szczypanie, kruszenie i kolizje w środowiskach handlowych i przemysłowych.
Podstawowe specyfikacje
| Parametry | Specyfikacja |
|---|---|
| Model | CL20-8L |
| Napięcie robocze | DC12-24V |
| Prąd pracy | Pojemnik: < 65mA @DC12V; Odbiornik: < 20mA @DC12V |
| Konfiguracja wyjścia | Wyjście przekaźnika NO/NC (default NO, konfigurowalne do NC) |
| Ocena ochrony | IP67 (przeciśnienie przed pyłem i wodą) |
| Materiały mieszkaniowe | Stopy aluminium |
| Zakres działania (od nadawcy do odbiorcy) | 1-8 m |
| Maksymalna wysokość ochrony | 1729 mm |
| Liczba fotoceluł | 8 wiązek |
| Długość kabla | nadajnik: 8m; odbiornik: 4m |
| Rodzaj złącza | Odbiornik: 5-polarny M8 |
| Temperatura pracy | -20°C ~ +60°C |
| Kluczowa funkcja | Ochrona przed szczelinami drzwi + wykrywanie bezpieczeństwa personelu + tryb wyłączenia (przeciw fałszywy alarm) |
| Wskaźniki stanu LED | Przekaźnik: niebieski (praca normalna); błyskawiczny czerwony ( napięcie < 9 V lub > 28 V) Odbiornik: stały czerwony (zablokowany obiekt/osoby); stały niebieski (bez przeszkód); błękitny błękit (pierwsze włączenie, nieprawidłowe ustawienie nadajnika/odbiornika) |
Kluczowe funkcje i zalety
1Specjalizacja w ochronie drzwi
- Przeciwdziałanie zagrożeniom w otworze drzwi: zapobiega szczypnięciu rąk, kończyn lub przedmiotów w otworze podczas zamykania drzwi (idealne dla rolety, szybkich drzwi i drzwi automatycznych)
- Wsparcie trybu wyłączenia: blokuje pierwszy kanał bez uruchamiania reakcji bezpieczeństwa, dostosowuje się do struktur szczelin drzwiowych i unika fałszywych alarmów z normalnej pracy drzwi
2. Niezawodne wykrywanie bezpieczeństwa personelu
- Całkowite pokrycie ośmiobłoku: eliminuje ślepe punkty bezpieczeństwa w obszarze drzwi, precyzyjnie wykrywając personel lub przedmioty wchodzące w strefę wykrywania
- Natychmiastowa reakcja: uruchamia odwrócenie drzwi/zatrzymywanie się natychmiast po przerwaniu wiązki, nie pozostawiając opóźnienia w przypadku scenariuszy wysokiego ryzyka
3Trwały i dostosowalny projekt
- Ochrona IP67: odporna na kurz, rozpylanie wodą i czasowe zanurzenie, odpowiednia do środowisk przemysłowych wewnętrznych i zewnętrznych
- Szeroki zakres temperatur: stabilnie działa w chłodni o niskiej temperaturze (-20°C) lub w warsztacie o wysokiej temperaturze (+60°C)
- Wytrzymała powłoka z stopów aluminium: odporna na zużycie mechaniczne, wibracje i korozję, w przypadku długotrwałego użycia
4Łatwe instalowanie i konfiguracja
- Przesyłki kolorowe: Ułatwiają połączenie bez specjalistycznego przewodnictwa
- Zmiennego montażu: pasuje do różnych konstrukcji ramek drzwi, z wyraźnymi wskaźnikami otworów montażowych do szybkiego ustawienia
- Konfigurowalna moc wyjściowa: obsługuje przełączanie NO/NC poprzez prostą obsługę, aby dostosować się do różnych systemów sterowania drzwiami
Przewodnik po okablowaniu
| Składnik | Kolor drutu | Funkcja | Uwaga: |
|---|---|---|---|
| Przekaźnik | Czerwony | Pozytywne zasilanie DC12-24V | Połączenie z dodatnim końcem zasilania |
| Przekaźnik | Czarne | Powierzchnia (GND) | Połączenie z zasilaczem |
| Przekaźnik | Zielona | Rezerwa | Brak potrzeby podłączenia w podstawowym użytkowaniu |
| Przekaźnik | Żółty | Rezerwa | Brak potrzeby podłączenia w podstawowym użytkowaniu |
| Przekaźnik | Biały | Rezerwa | Brak potrzeby podłączenia w podstawowym użytkowaniu |
| Odbiornik | Czerwony | Pozytywne zasilanie DC12-24V | To samo co połączenie zasilania nadajnika. |
| Odbiornik | Czarne | Powierzchnia (GND) | To samo co połączenie naziemne nadajnika. |
| Odbiornik | Zielona | Wynik NO/NC (default NO) | Połączenie z wejściem sygnału systemu sterowania drzwiami |
| Odbiornik | Żółty | Konfigurowalny NC | Aktywacja za pomocą ustawienia Trybu Blankingu |
| Odbiornik | Biały | COM (wspólny terminal) | Terminal dopasowywany do wyjścia NO/NC |
Tryb wymazania i kroki konfiguracji NC
- Zasilanie urządzenia (pewnij się, że okablowanie jest prawidłowe)
- W ciągu 1 minuty od włączenia, dotknij zielony przewód odbiornika do jego GND (czarny przewód) pięć razy
- Obserwuj migające czerwone światło odbiornika w celu potwierdzenia aktywacji: Żółty przewód przełącza się na tryb NC, a tryb Blank jest włączony
Scenariusze zastosowania
- Automatyczne drzwi (budynki handlowe, warsztaty przemysłowe)
- Drzwi z roletami (sklady, sklepy detaliczne, centra logistyczne)
- Drzwi szybkie (liny produkcyjne, pomieszczenia czyste, chłodni)
- Drzwi wejściowe przemysłowe (biuro produkcyjne, doków załadunkowych)
- Drzwi urządzeń podnoszących (winda, windy hydrauliczne z konstrukcjami drzwi)
Rozwiązywanie problemów
| Objawy winy | Możliwe przyczyny | Rozwiązania |
|---|---|---|
| Niebieskie światło odbiornika miga po włączeniu | Wysyłacz i odbiornik są źle ustawione. | Zmiana pozycji obu jednostek w celu zapewnienia równoległego ustawienia |
| Czerwone światło nadajnika błyska szybko. | Włókno zasilania < 9V lub > 28V | Sprawdź i ustabilizuj zasilacz, aby spełniał wymagania DC12-24V |
| Światła zasłona działa normalnie, ale drzwi nie ma działania anty szczypnięcia | Błąd okablowania (np. NO/NC podłączony do pozytywnego zasilania) | Sprawdź ponownie okablowanie w porównaniu z przewodnikiem okablowania; unikaj łączenia końcówek wyjściowych z dodatkiem zasilania |
| Niemożliwość wejścia w tryb Blankingu | 1. Wyciek światła podczas schodzenia drzwi 2Najniższa wiązka zablokowana przez gruz. 3Drzwi/zacieki nie spełniają minimalnej ciągłej odległości blokowania |
1. Naprawić uszczelnienie drzwi, aby zapobiec wyciekowi światła 2- Jasne szczątki blokują wiązkę. 3. regulowanie drzwi lub przeszkody w celu spełnienia wymagań ciągłej odległości blokowania |
Uwaga dotyczące użytkowania i konserwacji
- W celu uniknięcia zakłóceń lub uszkodzeń należy trzymać kable łączące z dala od przewodników wysokiego napięcia/wysokiego prądu
- Regularnie wycierać soczewki nadajnika/przyjmującego suchą, miękką szmatą, aby usunąć pył, plamy olejowe lub kondensację (w celu uniknięcia awarii wykrywania)
- Nie zginaj, nie skręcaj ani nie pociągaj silnie kabli; unikaj drapania soczewek podczerwieni
- W celu zapobiegania bezpośredniemu promieniowaniu słonecznemu lub innym źródłom światła podczerwonego świecącym na odbiornik (wyklucza fałszywe wyzwalacze)
- Upewnij się, że drzwi lub przeszkody stosowane w trybie "Blank" spełniają wymóg minimalnej ciągłej odległości blokowania
W celu uzyskania wsparcia technicznego, dostosowania lub zapytania o masę, odwiedź naszą oficjalną stronę internetową:https://www.accesssecuritysolution.com/
