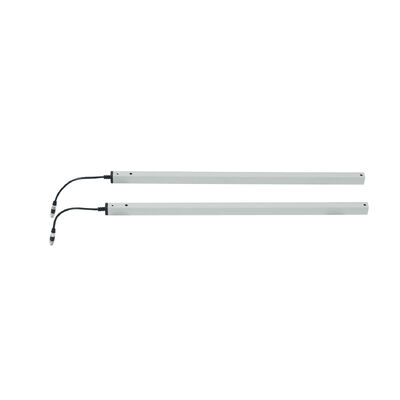

Profesjonalny system kurtyn świetlnych bezpieczeństwa do obsługi materiałów i bezpieczeństwa automatycznych drzwi
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | CL20-8L |
| Dokument | CL05-8L User Manual.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP67 | Funkcjonować | Wygaszanie |
|---|---|---|---|
| Odległość wykrywania | 8 m | Tworzywo | Stop aluminium |
| Funkcja | Odporny na korozję | Napięcie zasilania | DC12-24v |
| Temperatura pracy | -20 ~ 60 ℃ | Prąd operacyjny | < 50 mA |
| Wyjście | Nr/Nc, COM | Prąd roboczy | <20mA przy DC12V-24V |
| Specyfikacja | 2000*21*15mm | ||
| Podkreślić | System kurtyn świetlnych bezpieczeństwa IP67,Kurtyna świetlna do obsługi materiałów,Kurtyna bezpieczeństwa do automatycznych drzwi |
||
opis produktu
Profesjonalny system kurtyn świetlnych bezpieczeństwa do obsługi materiałów i bezpieczeństwa drzwi automatycznych
Profesjonalny system kurtyn świetlnych JUTAI CL20-8L to dedykowane rozwiązanie do wykrywania zagrożeń, zaprojektowane do zastosowań w obsłudze materiałów i bezpieczeństwie drzwi automatycznych. Tworzy 8-wiązkową niewidzialną siatkę ochronną między nadajnikiem a odbiornikiem, natychmiast wyzwalając reakcje bezpieczeństwa (np. zatrzymanie maszyny, cofanie drzwi) w przypadku wtargnięcia personelu, materiałów lub narzędzi w obszar detekcji. Skutecznie zapobiega to wypadkom przytrzaśnięcia, zgniecenia lub kolizji w procesach obsługi materiałów (przenośniki, AGV, rampy załadunkowe) oraz w działaniu drzwi automatycznych (szybkie drzwi, rolety), służąc jako kluczowy element bezpieczeństwa w środowiskach przemysłowych i komercyjnych.
Podstawowe specyfikacje
| Parametr | Specyfikacja |
|---|---|
| Model | CL20-8L |
| Napięcie robocze | DC12-24V |
| Prąd roboczy | Nadajnik: <65mA @DC12V; Odbiornik: <20mA @DC12V |
| Konfiguracja wyjścia | Wyjście przekaźnikowe NO/NC (domyślnie NO, konfigurowalne na NC); terminal COM w zestawie |
| Stopień ochrony | IP67 (pyłoszczelny + wodoodporny) |
| Materiał obudowy | Stop aluminium |
| Zasięg roboczy (nadajnik-odbiornik) | 1-8m |
| Maksymalna wysokość ochrony | 1729mm |
| Liczba fotokomórek | 8 wiązek |
| Długość kabla | Nadajnik: 8m; Odbiornik: 4m |
| Typ złącza | Nadajnik: męskie złącze M8 5-pinowe; Odbiornik: męskie złącze M8 5-pinowe |
| Temperatura pracy | -20°C ~ +60°C |
| Kluczowa funkcja | Ochrona bezpieczeństwa obsługi materiałów + ochrona przed przytrzaśnięciem drzwi automatycznych + Tryb Blanking (ochrona przed fałszywymi alarmami) |
| Wskaźniki statusu LED | Nadajnik: Ciągły niebieski (normalna praca); Szybko migający czerwony (napięcie <9V or>28V) Odbiornik: Ciągły czerwony (obiekt/personel zablokowany); Ciągły niebieski (brak przeszkody); Migający niebieski (pierwsze włączenie zasilania, niedopasowanie nadajnika i odbiornika) |
Kluczowe funkcje i zalety
Ochrona bezpieczeństwa obsługi materiałów
- Dostosowuje się do dynamicznych przepływów pracy: Wykrywa personel lub materiały w pobliżu przenośników, AGV lub ramp załadunkowych, wyzwalając zatrzymanie maszyn w celu uniknięcia kolizji.
- Szeroki zasięg: Wysokość ochrony 1729 mm obejmuje obszary transferu materiałów, zapobiegając zagrożeniom ze strony spadających towarów lub przypadkowego wtargnięcia.
Specjalizacja w ochronie przed przytrzaśnięciem drzwi automatycznych
- Celuje w ryzyko związane z działaniem drzwi: Zapobiega przytrzaśnięciu rąk, kończyn lub materiałów podczas zamykania drzwi automatycznych (szybkie drzwi, rolety).
- Tryb Blanking: Blokuje pierwszy kanał bez wyzwalania reakcji bezpieczeństwa, dostosowując się do struktur szczelin drzwiowych i unikając fałszywych alarmów spowodowanych normalnym działaniem drzwi.
Solidna i niezawodna wydajność
- Ochrona IP67: Odporna na kurz, zachlapania wodą i trudne warunki przemysłowe, nadaje się do obszarów obsługi materiałów z częstym pyłem lub wilgocią.
- Szeroka adaptacja temperaturowa: Stabilnie pracuje w niskich temperaturach magazynów chłodniczych lub w wysokich temperaturach warsztatów (-20°C ~ +60°C).
- Trwała konstrukcja: Obudowa ze stopu aluminium jest odporna na zużycie mechaniczne, wibracje i korozję ze strony sprzętu do obsługi materiałów.
Łatwa integracja i obsługa
- Okablowanie oznaczone kolorami: Upraszcza podłączenie do systemów sterowania obsługą materiałów i paneli drzwi automatycznych.
- Intuicyjne wskaźniki LED: Umożliwiają szybkie sprawdzenie statusu (normalny/zablokowany/niedopasowanie/problemy z napięciem) bez profesjonalnych narzędzi.
- Konfigurowalne wyjście: Obsługuje przełączanie NO/NC za pomocą prostej operacji, aby dopasować się do wymagań różnych systemów sterowania.
Schemat okablowania
| Komponent | Kolor przewodu | Funkcja | Uwagi |
|---|---|---|---|
| Nadajnik | Czerwony | Dodatnie zasilanie DC12-24V | Podłączyć do dodatniego zacisku zasilania |
| Nadajnik | Czarny | Masa (GND) | Podłączyć do ujemnego zacisku zasilania |
| Nadajnik | Zielony | Zarezerwowany | Nie wymaga podłączenia w podstawowym użyciu |
| Nadajnik | Żółty | Zarezerwowany | Nie wymaga podłączenia w podstawowym użyciu |
| Nadajnik | Biały | Zarezerwowany | Nie wymaga podłączenia w podstawowym użyciu |
| Odbiornik | Czerwony | Dodatnie zasilanie DC12-24V | Takie samo jak podłączenie zasilania nadajnika |
| Odbiornik | Czarny | Masa (GND) | Takie samo jak podłączenie masy nadajnika |
| Odbiornik | Zielony | Wyjście NO/NC (domyślnie NO) | Podłączyć do wejścia sygnału systemu sterowania obsługą materiałów/drzwi |
| Odbiornik | Żółty | Konfigurowalne NC | Aktywować poprzez konfigurację Trybu Blanking |
| Odbiornik | Biały | Terminal wspólny (COM) | Odpowiadający terminal dla wyjścia NO/NC |
Krytyczne ostrzeżenie: NIE podłączać zacisków NO/NC do dodatniego zacisku zasilania, ponieważ spowoduje to uszkodzenie przekaźnika optycznego.
Kroki konfiguracji Trybu Blanking i NC
- Włączyć system i potwierdzić prawidłowe okablowanie.
- W ciągu 1 minuty od włączenia zasilania, pięciokrotnie dotknąć zielonego przewodu odbiornika do jego masy (czarny przewód).
- Obserwować miganie czerwonego światła odbiornika, aby potwierdzić aktywację: żółty przewód przełączy się w tryb NC, a Tryb Blanking zostanie włączony.
Scenariusze zastosowań
Obsługa materiałów
- Systemy przenośników (punkty załadunku/rozładunku, stacje przeładunkowe)
- Trasy pojazdów autonomicznych (AGV)
- Rampy załadunkowe (drzwi transferu materiałów)
- Linie pakujące (w pobliżu ruchomych maszyn)
- Punkty dostępu do systemów magazynowania/pobierania
Drzwi automatyczne
- Szybkie drzwi (linie produkcyjne, centra logistyczne)
- Drzwi roletowe (magazyny, tylne wejścia sklepów)
- Drzwi przemysłowe segmentowe (warsztaty fabryczne)
- Drzwi chłodnicze (obiekty magazynowania materiałów)
Rozwiązywanie problemów
| Objawy usterki | Możliwe przyczyny | Rozwiązania |
|---|---|---|
| Niebieskie światło odbiornika miga po włączeniu zasilania | Niedopasowanie nadajnika i odbiornika | Ponownie wyregulować pozycję obu jednostek, aby zapewnić równoległe ustawienie |
| Szybko migający czerwony wskaźnik nadajnika | Napięcie zasilania <9V or>28V | Sprawdzić i ustabilizować zasilanie, aby spełnić wymagania DC12-24V |
| Kurtyna świetlna działa normalnie, ale brak działania bezpieczeństwa (maszyna/drzwi) | Błąd okablowania | Ponownie sprawdzić okablowanie zgodnie z Schematem okablowania; upewnić się, że NO/NC jest podłączone do prawidłowego zacisku sygnału sterującego |
| Nie można wejść w Tryb Blanking | 1. Przeciek światła podczas opadania drzwi 2. Najniższa wiązka zablokowana przez gruzy/materiały 3. Drzwi/przeszkoda nie spełniają minimalnej ciągłej odległości blokowania |
1. Naprawić uszczelnienie drzwi, aby zapobiec przeciekom światła 2. Usunąć gruzy lub materiały blokujące wiązkę 3. Dostosować drzwi lub przeszkodę, aby spełnić wymagania dotyczące ciągłej odległości blokowania |
Uwagi dotyczące użytkowania i konserwacji
- Przewody połączeniowe należy trzymać z dala od przewodów wysokiego napięcia/wysokoprądowych, aby uniknąć zakłóceń lub uszkodzeń.
- Regularnie czyścić soczewki nadajnika/odbiornika suchą, miękką ściereczką, aby usunąć kurz, pozostałości materiałów lub kondensację.
- Nie zginać, nie skręcać ani nie ciągnąć mocno za kable; unikać zarysowania soczewek podczerwieni.
- Zapobiegać bezpośredniemu działaniu światła słonecznego lub innych źródeł światła podczerwonego na odbiornik (zapobiega fałszywym wyzwoleniom).
- Upewnić się, że drzwi lub przeszkoda używana do Trybu Blanking spełnia wymagania dotyczące minimalnej ciągłej odległości blokowania.
