IP67 - bariera fotoelektryczna dla chłodniczych i przemysłowych drzwi o dużej prędkości
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | CL20-8L |
| Dokument | CL05-8L User Manual.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP67 | Funkcjonować | Wygaszanie |
|---|---|---|---|
| Odległość wykrywania | 8 m | Tworzywo | Stop aluminium |
| Funkcja | Odporny na korozję | Napięcie zasilania | DC12-24v |
| Temperatura pracy | -20 ~ 60 ℃ | Prąd operacyjny | < 50 mA |
| Wyjście | Nr/Nc, COM | Prąd roboczy | <20mA przy DC12V-24V |
| Specyfikacja | 2000*21*15mm | ||
| Podkreślić | IP67 bariera fotoelektryczna do przechowywania w chłodzie,Przemysłowe szybkie zasłony drzwiowe,Zasłona o świetlnym przecięciu o klasyfikacji IP67 |
||
opis produktu

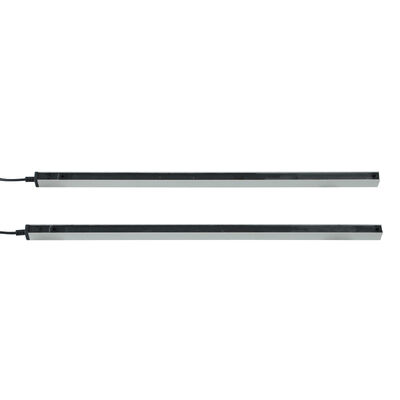

Fotokomórka z certyfikatem IP67 do chłodni i przemysłowych drzwi szybkobieżnych
Fotokomórka JUTAI CL-Series to profesjonalne rozwiązanie bezpieczeństwa na podczerwień, przeznaczone do chłodni i przemysłowych drzwi szybkobieżnych. Emituje niewidzialną siatkę wiązek światła między nadajnikiem a odbiornikiem, natychmiast wyzwalając reakcje bezpieczeństwa (cofanie drzwi, zatrzymanie sprzętu) w przypadku wtargnięcia – skutecznie zapobiegając wypadkom przytrzaśnięcia, zgniecenia lub kolizji. Dzięki ochronie IP67, szerokiej adaptacji temperaturowej i podwójnym trybom pracy, zapewnia niezawodne działanie w trudnych warunkach chłodni i obszarach o dużym natężeniu ruchu drzwi przemysłowych.
Podstawowe specyfikacje
| Parametr | Specyfikacja |
|---|---|
| Seria modeli | CL05, CL10, CL15, CL20, CL25 (z sufiksem -8L/-16L) |
| Wysokość ochrony | 500 mm do 2500 mm (zależnie od modelu) |
| Liczba wiązek | 8 wiązek lub 16 wiązek |
| Odstęp między wiązkami | 100 mm |
| Zasięg detekcji | Do 8 m (nadajnik do odbiornika) |
| Precyzja detekcji | Wykrywa obiekty o wielkości do 50 mm |
| Czas reakcji | ≤20 ms |
| Zasilanie | 12-24 VDC ±10% |
| Prąd roboczy | Nadajnik: <65 mA przy 12 V DC; Odbiornik: <20 mA przy 12 V DC |
| Konfiguracja wyjścia | 1 przekaźnik bezpieczeństwa (NO/NC wybieralny) + zacisk COM |
| Stopień ochrony | IP67 (pyłoszczelny + wodoodporny) |
| Materiał obudowy | Stop aluminium |
| Temperatura pracy | -20°C do +60°C (dostępny rozszerzony zakres do -25°C dla chłodni) |
| Długość kabla | Nadajnik: 8 m; Odbiornik: 4 m |
| Typ złącza | 5-pinowe złącze męskie M8 (nadajnik/odbiornik) |
| Normy bezpieczeństwa | Certyfikat CE, zgodność z zasadami EN 61496-1/-2 |
| Wskaźniki LED | Nadajnik: stały niebieski (normalny), szybkie miganie czerwonego (napięcie <9V or>28 V) Odbiornik: stały czerwony (zablokowany), stały niebieski (niezablokowany), migający niebieski (rozregulowanie) |
Kluczowe zalety
Wytrzymała ochrona IP67
- W pełni pyłoszczelna i odporna na tymczasowe zanurzenie w wodzie, wytrzymuje mycie pod wysokim ciśnieniem, kurz i wilgoć
- Idealna do wilgotnych chłodni, przemysłowego kurzu i drzwi szybkobieżnych montowanych na zewnątrz
Adaptacja do chłodni
- Stabilna praca od -20°C do +60°C; opcjonalny rozszerzony zakres dla ekstremalnych chłodni (-25°C)
- Odporna na kondensację i zamarzanie, zapewniając nieprzerwanawe bezpieczeństwo w komorach mroźniczych i magazynach chłodniczych
Podwójne tryby pracy
- Standardowy tryb ochrony: Pełne zabezpieczenie obszaru – przerwanie dowolnej wiązki wyzwala natychmiastowe wyjście bezpieczeństwa (idealne do ochrony personelu)
- Tryb wyciszania (blanking): Umożliwia bezpieczne przejście konstrukcji drzwi bez fałszywych alarmów, przeznaczony do krawędzi prowadzących drzwi szybkobieżnych
Kompatybilność z drzwiami szybkobieżnymi
- Szybki czas reakcji ≤20 ms dopasowany do prędkości pracy drzwi szybkobieżnych, eliminujący opóźnienia bezpieczeństwa
- Wiele opcji długości (500 mm-2500 mm) i wiązek (8/16) pasuje do różnych rozmiarów drzwi szybkobieżnych
Łatwa integracja i diagnostyka
- Kolorowe kable i złącza M8 z 5 pinami ułatwiają okablowanie do sterowników drzwi lub przekaźników bezpieczeństwa
- Wbudowane pomoce do wyrównywania i regulowane wsporniki umożliwiają szybki montaż na różnych ramach drzwi
- Wizualne wskaźniki LED zapewniają szybki podgląd stanu zasilania, wyrównania i blokady
Schemat okablowania
| Komponent | Kolor przewodu | Funkcja | Uwagi |
|---|---|---|---|
| Nadajnik | Czerwony | Dodatnie zasilanie 12-24 V DC | Podłączyć do dodatniego zacisku zasilania |
| Nadajnik | Czarny | Masa (GND) | Podłączyć do ujemnego zacisku zasilania |
| Nadajnik | Zielony/Żółty/Biały | Rezerwa | Nie wymaga podłączenia do podstawowego użytku |
| Odbiornik | Czerwony | Dodatnie zasilanie 12-24 V DC | Takie samo jak podłączenie zasilania nadajnika |
| Odbiornik | Czarny | Masa (GND) | Takie samo jak podłączenie masy nadajnika |
| Odbiornik | Zielony | Wyjście NO/NC (domyślnie NO) | Podłączyć do wejścia sygnałowego systemu sterowania drzwiami |
| Odbiornik | Żółty | Konfigurowalne NC | Aktywacja poprzez konfigurację trybu wyciszania |
| Odbiornik | Biały | COM (zacisk wspólny) | Pasujący zacisk do wyjścia NO/NC |
Krytyczne ostrzeżenie: NIE podłączać zacisków NO/NC do dodatniego zacisku zasilania – spowoduje to uszkodzenie przekaźnika optycznego.
Kroki aktywacji trybu wyciszania
- Włącz urządzenie i potwierdź prawidłowe okablowanie
- W ciągu 1 minuty od włączenia zasilania, dotknij zielonym przewodem odbiornika do jego masy (czarny przewód) pięć razy
- Czerwone światło odbiornika miga, potwierdzając aktywację: żółty przewód przełącza się w tryb NC, a tryb wyciszania jest włączony
Scenariusze zastosowań
Chłodnia
- Drzwi chłodnicze, wejścia do komór mroźniczych, drzwi dostępowe do magazynów chłodniczych
- Drzwi do transportu materiałów w obiektach magazynowych o niskiej temperaturze
Przemysłowe drzwi szybkobieżne
- Szybko zwijane drzwi, drzwi wahadłowe, przemysłowe drzwi segmentowe
- Szybkie drzwi w centrach logistycznych, drzwi szybkobieżne na liniach produkcyjnych fabryk
Inne ustawienia przemysłowe
- Drzwi rampowe, zautomatyzowane drzwi magazynowe, drzwi zakładów przetwórstwa spożywczego
- Zabezpieczenie obwodowe maszyn (przenośniki, maszyny pakujące) w pobliżu drzwi
Rozwiązywanie problemów
| Objawy usterki | Możliwe przyczyny | Rozwiązania |
|---|---|---|
| Niebieskie światło odbiornika miga (po włączeniu zasilania) | Rozregulowanie nadajnika i odbiornika | Ponownie wyreguluj pozycje, aby zapewnić równoległe wyrównanie |
| Czerwone światło nadajnika szybko miga | Napięcie zasilania <9V or>28 V | Stabilizuj zasilanie, aby spełnić wymagania 12-24 V DC ±10% |
| Bariera świetlna działa, ale brak akcji bezpieczeństwa (drzwi/sprzęt) | Błąd okablowania | Ponownie sprawdź okablowanie zgodnie z przewodnikiem; upewnij się, że NO/NC jest podłączone do odpowiednich zacisków sterujących |
| Nie można wejść w tryb wyciszania | 1. Wyciek światła podczas opadania drzwi 2. Najniższa wiązka zablokowana przez gruzy/lód 3. Drzwi/przeszkoda nie spełniają minimalnej ciągłej odległości blokowania |
1. Napraw uszczelnienie drzwi, aby zapobiec wyciekowi światła 2. Usuń gruzy/lód blokujący wiązkę 3. Dostosuj drzwi/przeszkodę, aby spełnić wymagania dotyczące odległości |
Uwagi dotyczące użytkowania i konserwacji
- Trzymaj kable z dala od przewodów wysokiego napięcia/wysokoprądowych, aby uniknąć zakłóceń
- Regularnie wycieraj soczewki nadajnika/odbiornika suchą, miękką ściereczką, aby usunąć kurz, kondensację lub lód (kluczowe dla chłodni)
- Nie zginaj, nie skręcaj ani nie ciągnij mocno za kable; unikaj zarysowania soczewek na podczerwień
- Zapobiegaj bezpośredniemu padaniu światła słonecznego lub źródeł światła podczerwonego na odbiornik (zapobiega fałszywym wyzwoleniom)
- W chłodniach montuj z dala od bezpośredniego kontaktu z lodem/szronem, aby chronić obudowę i soczewki
