Sieć czujników bezpieczeństwa w podczerwieni do drzwi z roletami z ochroną przeciw szczupleniu

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	CL20-8L
Dokument	CL05-8L User Manual.pdf
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Rysunek
Czas dostawy	5 - 8 dni roboczych
Zasady płatności	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Możliwość Supply	1000 sztuk miesięcznie

Szczegóły Produktu

Ocena IP	IP67	Funkcjonować	Wygaszanie
Odległość wykrywania	8 m	Tworzywo	Stop aluminium
Funkcja	Odporny na korozję	Napięcie zasilania	DC12-24v
Temperatura pracy	-20 ~ 60 ℃	Prąd operacyjny	< 50 mA
Wyjście	Nr/Nc, COM	Prąd roboczy	<20mA przy DC12V-24V
Specyfikacja	20002115mm
Podkreślić	Czujnik bezpieczeństwa podczerwonego do rolet , czujnik ochrony przed szczypnięciem rolety , Zasłona o świetle bezpieczeństwa IP67 dla drzwi

Zostaw wiadomość

opis produktu

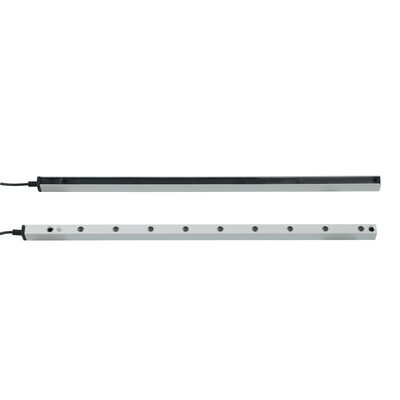

Siatka czujników bezpieczeństwa na podczerwień do bram rolowanych z ochroną przed przytrzaśnięciem

JUTAI CL20-8L to dedykowana siatka czujników bezpieczeństwa na podczerwień, zaprojektowana jako rozwiązanie zapobiegające przytrzaśnięciu w bramach rolowanych. Tworzy ona 8-wiązkową, niewidzialną siatkę ochronną między nadajnikiem a odbiornikiem, natychmiast uruchamiając cofanie lub zatrzymanie bramy w przypadku wtargnięcia personelu, rąk lub przedmiotów w obszar detekcji. Zaprojektowana z ochroną IP67 i wytrzymałą obudową ze stopu aluminium, zapewnia niezawodne działanie w środowiskach przemysłowych, komercyjnych i magazynowych.

Podstawowe specyfikacje

Parametr	Specyfikacja
Model	CL20-8L
Napięcie robocze	DC12-24V
Prąd roboczy	Nadajnik: <65mA @DC12V; Odbiornik: <20mA @DC12V
Konfiguracja wyjścia	Wyjście przekaźnikowe NO/NC (domyślnie NO, konfigurowalne do NC); terminal COM w zestawie
Stopień ochrony	IP67 (pyłoszczelny + wodoodporny)
Materiał obudowy	Stop aluminium
Zasięg roboczy (nadajnik do odbiornika)	1-8m
Maksymalna wysokość ochrony	1729mm
Liczba fotokomórek	8 wiązek
Długość kabla	Nadajnik: 8m; Odbiornik: 4m
Typ złącza	Nadajnik: 5-pinowe złącze męskie M8; Odbiornik: 4-pinowe złącze męskie M8
Temperatura pracy	-20°C ~ +60°C
Kluczowa funkcja	Ochrona przed przytrzaśnięciem bramy rolowanej + Tryb wyłączania (zapobieganie fałszywym alarmom)
Wskaźniki stanu LED	Nadajnik: Ciągły niebieski (normalna praca); Szybko migający czerwony (napięcie <9V or>28V) Odbiornik: Ciągły czerwony (obiekt/personel zablokowany); Ciągły niebieski (brak przeszkody); Migający niebieski (pierwsze włączenie, rozkalibrowanie)

Kluczowe zalety

Ukierunkowana ochrona przed przytrzaśnięciem: Wykrywa ręce, kończyny lub obiekty w pobliżu bram rolowanych, uruchamiając natychmiastowe cofanie bramy w celu zapobiegania wypadkom przytrzaśnięcia. Pełne pokrycie 8-wiązkowe eliminuje ślepe punkty bezpieczeństwa.
Tryb wyłączania zapobiegający fałszywym alarmom: Blokuje pierwszy kanał bez uruchamiania reakcji bezpieczeństwa, dostosowując się do struktury szczeliny bramy rolowanej, jednocześnie zachowując ochronę przed niezamierzonymi wtargnięciami.
Wytrzymałość i adaptacja do środowiska: Ochrona IP67 chroni przed kurzem, zachlapaniem wodą i trudnymi warunkami przemysłowymi. Szeroki zakres temperatur (-20°C ~ +60°C) zapewnia stabilne działanie w różnych środowiskach.
Łatwa instalacja i obsługa: Kolorowe okablowanie upraszcza podłączenie. Intuicyjne wskaźniki LED umożliwiają szybkie sprawdzanie stanu. Regulowane wsporniki montażowe pasują do różnych konstrukcji ram drzwi.

Schemat okablowania

Komponent	Kolor przewodu	Funkcja	Uwagi
Nadajnik	Czerwony	Zasilanie dodatnie DC12-24V	Podłączyć do dodatniego zacisku zasilania
Nadajnik	Czarny	Masa (GND)	Podłączyć do ujemnego zacisku zasilania
Nadajnik	Zielony/Żółty/Biały	Rezerwa	Nie wymaga podłączenia do podstawowego użytku
Odbiornik	Czerwony	Zasilanie dodatnie DC12-24V	Takie samo jak podłączenie zasilania nadajnika
Odbiornik	Czarny	Masa (GND)	Takie samo jak podłączenie masy nadajnika
Odbiornik	Zielony	Wyjście NO/NC (domyślnie NO)	Podłączyć do wejścia sygnału systemu sterowania bramą rolowaną
Odbiornik	Żółty	Konfigurowalne NC	Aktywacja poprzez konfigurację Trybu wyłączania
Odbiornik	Biały	COM (zacisk wspólny)	Pasujący zacisk do wyjścia NO/NC

Krytyczne ostrzeżenie: NIE podłączać zacisków NO/NC do dodatniego zacisku zasilania — spowoduje to uszkodzenie przekaźnika optycznego.

Kroki aktywacji Trybu wyłączania

Włącz siatkę czujników i potwierdź prawidłowe okablowanie.
W ciągu 1 minuty od włączenia zasilania, dotknij zielonym przewodem odbiornika do jego masy (czarny przewód) pięć razy.
Obserwuj miganie czerwonego światła odbiornika, aby potwierdzić aktywację: żółty przewód przełączy się w tryb NC, a Tryb wyłączania zostanie włączony.

Scenariusze zastosowań

Przemysłowe bramy rolowane (fabryki, magazyny, centra logistyczne)
Komercyjne bramy rolowane (sklepy detaliczne, centra handlowe, budynki komercyjne)
Bramy rolowane do chłodni (magazyny chłodnicze, komory mroźnicze)
Bramy garażowe rolowane (parkingi mieszkalne, komercyjne)

Rozwiązywanie problemów

Objawy usterki	Możliwe przyczyny	Rozwiązania
Niebieskie światło odbiornika miga (włączenie zasilania)	Niewłaściwe ustawienie nadajnika i odbiornika	Ponownie wyreguluj pozycje, aby zapewnić równoległe ustawienie
Czerwone światło nadajnika szybko miga	Napięcie zasilania <9V or>28V	Stabilizuj zasilanie, aby spełnić wymagania DC12-24V
Siatka czujników działa, ale brama nie reaguje na przytrzaśnięcie	Błąd okablowania	Ponownie sprawdź okablowanie zgodnie z przewodnikiem; upewnij się, że jest prawidłowo podłączone do systemu sterowania bramą
Nie można wejść w Tryb wyłączania	1. Wyciek światła podczas opadania bramy 2. Najniższa wiązka zablokowana przez zanieczyszczenia 3. Brama/przeszkoda nie spełnia minimalnej odległości ciągłego blokowania	1. Napraw uszczelnienie bramy, aby zapobiec wyciekowi światła 2. Usuń zanieczyszczenia blokujące wiązkę 3. Dostosuj bramę/przeszkodę, aby spełnić wymagania dotyczące odległości

Uwagi dotyczące użytkowania i konserwacji

Przewody połączeniowe należy trzymać z dala od przewodów wysokiego napięcia/wysokoprądowych, aby uniknąć zakłóceń lub uszkodzeń.
Regularnie czyść soczewki nadajnika/odbiornika suchą, miękką ściereczką, aby usunąć kurz, brud lub kondensację.
Nie zginaj, nie skręcaj ani nie ciągnij mocno kabli; unikaj zarysowania soczewek na podczerwień.
Zapobiegaj bezpośredniemu padaniu światła słonecznego lub innych źródeł światła podczerwonego na odbiornik (zapobiega to fałszywym wyzwoleniom).
Upewnij się, że brama rolowana lub przeszkoda używana do Trybu wyłączania spełnia wymagania dotyczące minimalnej odległości ciągłego blokowania.

Historie sukcesu klientów

"Czujnik JUTAI wyeliminował przestoje w naszym magazynie chłodniczym. Stopień ochrony IP67 zapewnił niezawodne działanie nawet w temperaturze -25°C."

Michael Chen, Kierownik Magazynu, Wiodący Dostawca Usług Logistycznych w Łańcuchu Chłodniczym

"Funkcja podwójnego trybu umożliwiła bezproblemową integrację z naszą istniejącą infrastrukturą. Instalacja była bezproblemowa!"

Lisa Wang, Inżynier ds. Bezpieczeństwa, Globalny Producent Samochodów

"Certyfikowany przez CE czujnik JUTAI spełnił nasze standardy bezpieczeństwa, jednocześnie zmniejszając koszty konserwacji o 30%."

David Li, Dyrektor Zakładu, Międzynarodowa Korporacja Farmaceutyczna

"Po zainstalowaniu 16-wiązkowego czujnika JUTAI odnotowaliśmy 100% redukcję incydentów związanych z przenośnikami."

Sarah Zhang, Oficer ds. Bezpieczeństwa, Najlepsze Centrum Realizacji Zamówień E-commerce

Galeria produktów

W celu uzyskania wsparcia technicznego, personalizacji lub zapytań o większe ilości, odwiedź naszą oficjalną stronę internetową: www.accesssecuritysolution.com
