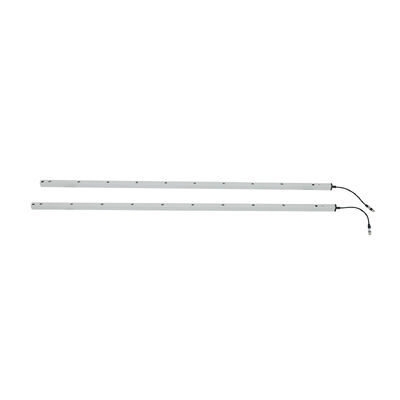

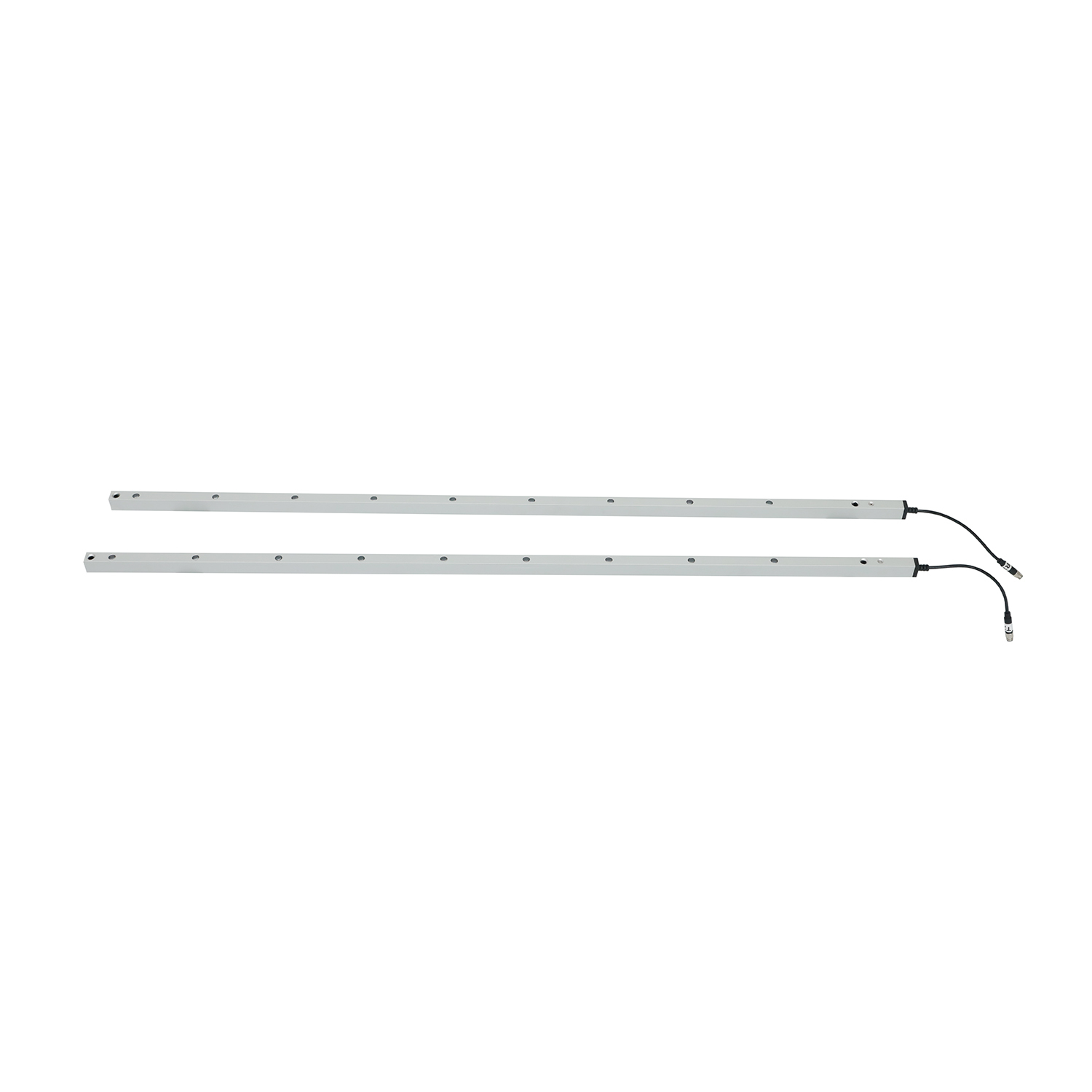

Fotoelektryczne urządzenie zabezpieczające do automatycznych drzwi z funkcją trybu maskowania

Główne specyfikacje (szczegółowa tabela parametrów)

Kluczowe funkcje i zalety (jasne, szczegółowe punkty)

1. Tryb maskowania: Ochrona przed fałszywymi alarmami dla automatycznych drzwi

• Definicja trybu: Zaprojektowany specjalnie dla szczelin automatycznych drzwi — zablokowanie pierwszego kanału siatki świetlnej nie uruchomi reakcji bezpieczeństwa, dostosowując się do cech konstrukcyjnych automatycznych drzwi (np. rolety, szybkie drzwi), gdzie sekwencyjne blokowanie wiązek występuje podczas normalnego zamykania.
• Logika aktywacji: Unika niepotrzebnego cofania lub zatrzymywania drzwi spowodowanego przez same panele drzwi podczas pracy, równoważąc bezpieczeństwo i wydajność operacyjną.
• Wygoda konfiguracji: Prosta obsługa dotykowa przewodów (bez wymaganych profesjonalnych narzędzi), zapewniająca szybkie dostosowanie do różnych typów automatycznych drzwi.

2. Ukierunkowana ochrona przed przytrzaśnięciem

• Precyzyjne wykrywanie: 8-wiązkowa siatka świetlna pokrywa całą wysokość automatycznych drzwi (1729 mm), wykrywając dłonie, kończyny, małe narzędzia lub towary w pobliżu drzwi, aby zapobiec wypadkom związanym z przytrzaśnięciem/zmiażdżeniem.
• Natychmiastowa reakcja: Uruchamia sygnały bezpieczeństwa natychmiast po przerwaniu wiązki, dopasowując się do szybkiego działania automatycznych drzwi, aby wyeliminować opóźnienia w zakresie bezpieczeństwa.
• Szeroka adaptacja: Odpowiedni dla różnych typów automatycznych drzwi (szybkie drzwi, drzwi roletowe, automatyczne drzwi wahadłowe, przemysłowe drzwi segmentowe) w różnych scenariuszach.

3. Wytrzymała i niezawodna wydajność

• Ochrona IP67: Całkowicie pyłoszczelny i wodoodporny, odporny na tymczasowe zanurzenie w wodzie, silny pył i zanieczyszczenia przemysłowe — idealny do automatycznych drzwi instalowanych na zewnątrz lub w zapylonych środowiskach warsztatowych.
• Odporność na temperaturę: Działa stabilnie w zakresie od -20°C do +60°C, dostosowując się do automatycznych drzwi chłodni, drzwi warsztatowych o wysokiej temperaturze i drzwi zewnętrznych narażonych na sezonowe wahania.
• Trwała konstrukcja: Obudowa ze stopu aluminium jest odporna na zużycie mechaniczne, wibracje i korozję, zapewniając długotrwałą niezawodność nawet przy częstych operacjach automatycznych drzwi.

4. Łatwa instalacja i intuicyjna obsługa

• Okablowanie oznaczone kolorami: Jasny podział funkcji przewodów upraszcza połączenie z systemami sterowania automatycznymi drzwiami (szczegóły w Przewodniku okablowania poniżej), zmniejszając błędy instalacji.
• Regulowany montaż: Zarezerwowane otwory montażowe o znormalizowanych wymiarach umożliwiają elastyczny montaż na różnych ramach drzwi (zalecana instalacja pionowa).
• Diagnostyka wizualna: Wskaźniki LED zarówno na nadajniku, jak i odbiorniku zapewniają informacje zwrotne w czasie rzeczywistym, umożliwiając personelowi na miejscu szybkie zidentyfikowanie normalnej pracy, niewspółosiowości, problemów z napięciem lub blokad.

Przewodnik okablowania (znormalizowana tabela z uwagami)

Krytyczne ostrzeżenia

• NIE podłączać zacisków NO/NC (zielone/żółte przewody odbiornika) do dodatniego zacisku zasilania — spowoduje to trwałe uszkodzenie przekaźnika optycznego.
• Upewnić się, że okablowanie jest szczelne i wolne od zwarć; trzymać kable z dala od przewodów wysokiego napięcia/wysokiego prądu, aby uniknąć zakłóceń.

Kroki aktywacji trybu maskowania (krok po kroku)

1. Wykonaj okablowanie zgodnie z Przewodnikiem okablowania i potwierdź brak błędów połączenia.
2. Włącz fotoelektryczne urządzenie zabezpieczające (upewnij się, że zasilanie spełnia wymagania DC12-24V).
3. W ciągu 1 minuty od włączenia zasilania dotknij zielonego przewodu odbiornika (wyjście NO) do jego czarnego przewodu (GND) pięć razy z rzędu.
4. Obserwuj, jak czerwone światło odbiornika miga szybko — oznacza to pomyślną aktywację: żółty przewód przełącza się w tryb NC, a tryb maskowania jest włączony.
5. Po aktywacji przetestuj funkcję: Normalne zamykanie drzwi (blokowanie pierwszego kanału) nie uruchomi reakcji bezpieczeństwa; wtargnięcie personelu/obiektów (blokowanie innych kanałów) uruchomi natychmiastowe cofanie/zatrzymywanie drzwi.

Scenariusze zastosowań (ukierunkowana, szczegółowa lista)

• Przemysłowe automatyczne drzwi: Szybkie drzwi, drzwi roletowe, segmentowe drzwi przemysłowe (fabryki, magazyny, centra logistyczne).
• Komercyjne automatyczne drzwi: Automatyczne drzwi wahadłowe, drzwi przesuwne (centra handlowe, budynki biurowe, sklepy detaliczne).
• Specjalne środowiskowe automatyczne drzwi: Automatyczne drzwi chłodni, szybkie drzwi do pomieszczeń czystych, automatyczne drzwi zewnętrzne (odporne na ekstremalne temperatury, kurz i wilgoć).
• Drzwi logistyczne/dokładu załadunku: Automatyczne drzwi doku załadunku, drzwi strefy transferu materiałów (chronią personel i towary podczas operacji o wysokiej częstotliwości).

Rozwiązywanie problemów (kompleksowa tabela problemów i rozwiązań)

Wytyczne dotyczące instalacji (szczegółowe, możliwe do wykonania kroki)

1. Przygotowanie przed instalacją:
   • Potwierdź wysokość i szerokość otwarcia automatycznych drzwi — upewnij się, że wysokość ochrony urządzenia (1729 mm) i zasięg działania (1-8 m) pasują.
   • Sprawdź zasilanie: Przygotuj stabilne źródło zasilania DC12-24V (kompatybilne z napięciem roboczym urządzenia).
   • Sprawdź urządzenie: Sprawdź, czy nadajnik, odbiornik, kable i złącza są nienaruszone (brak uszkodzeń lub luźnych połączeń).
2. Operacja montażu:
   • Wybierz pozycje montażowe: Zainstaluj nadajnik i odbiornik pionowo po obu stronach ramy automatycznych drzwi, upewniając się, że siatka świetlna jest równoległa do kierunku ruchu drzwi i pokrywa pełne otwarcie drzwi (bez martwych punktów).
   • Użyj otworów montażowych: Wyrównaj otwory montażowe urządzenia z ramą drzwi, przymocuj za pomocą pasujących śrub (upewnij się, że instalacja jest mocna, aby uniknąć niewspółosiowości spowodowanej wibracjami).
   • Układ kabli: Poprowadź kable 8 m (nadajnik) i 4 m (odbiornik) wzdłuż ramy drzwi, unikając ostrych krawędzi lub obszarów wysokiego ciśnienia (zapobiegaj uszkodzeniom kabli).
3. Okablowanie i debugowanie:
   • Postępuj zgodnie z Przewodnikiem okablowania, aby podłączyć zasilanie, masę i kable sygnałowe — sprawdź dwukrotnie, aby uniknąć odwracania biegunów dodatnich/ujemnych lub podłączania NO/NC do zasilania dodatniego.
   • Włącz urządzenie: Obserwuj wskaźniki LED — stałe niebieskie światło nadajnika i stałe niebieskie światło odbiornika wskazują normalne włączenie zasilania.
   • Wyrównaj siatkę świetlną: Jeśli niebieskie światło odbiornika miga, dostosuj pozycje nadajnika/odbiornika, aż światło się ustabilizuje (pomyślne wyrównanie wiązki).
   • Aktywuj tryb maskowania: Wykonaj kroki aktywacji dotykowej przewodów zgodnie z instrukcjami, aby dostosować się do działania automatycznych drzwi.

Ostrzeżenia dotyczące użytkowania i konserwacji (szczegółowe przypomnienia)

• Ochrona kabli: Trzymaj kable połączeniowe z dala od przewodów wysokiego napięcia/wysokiego prądu, mechanizmów drzwi lub ścieżek wózków widłowych, aby uniknąć zakłóceń, wytłaczania lub uszkodzeń.
• Konserwacja soczewek: Regularnie wycieraj soczewki nadajnika/odbiornika suchą, miękką szmatką, aby usunąć kurz, plamy oleju lub kondensację — brudne soczewki wpłyną na dokładność wykrywania.
• Ochrona fizyczna: Nie zginaj, nie skręcaj ani nie upuszczaj urządzenia; unikaj zarysowania obudowy ze stopu aluminium lub soczewek na podczerwień.
• Unikanie źródła światła: Zapobiegaj świeceniu bezpośredniego światła słonecznego lub innych źródeł światła podczerwonego na odbiornik (unika fałszywych wyzwalaczy lub awarii wykrywania).
• Użycie trybu maskowania: Upewnij się, że drzwi lub przeszkoda używana do trybu maskowania spełniają wymagania dotyczące minimalnej ciągłej odległości blokowania (postępuj zgodnie ze specyfikacjami instrukcji obsługi).
• Adaptacja do temperatury: W ekstremalnych warunkach (np. chłodnia poniżej -20°C lub warsztaty o wysokiej temperaturze powyżej +60°C), przed użyciem potwierdź zakres temperatur pracy urządzenia.
• Regularna kontrola: Okresowo testuj funkcje zapobiegające przytrzaśnięciu i tryb maskowania, aby upewnić się, że urządzenie działa normalnie; sprawdź szczelność okablowania i integralność złącza.
