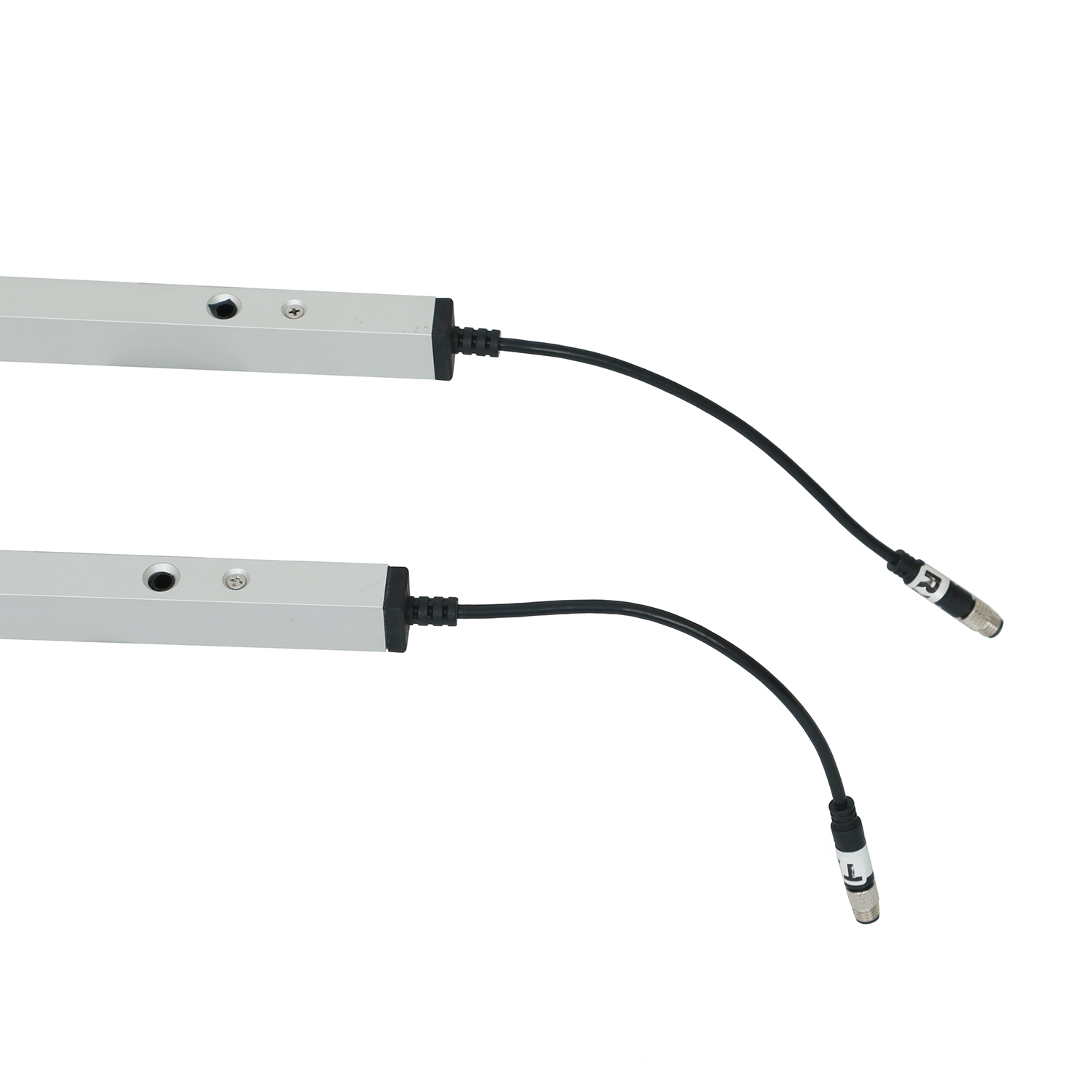

Przemysłowa kurtyna świetlna do ochrony drzwi z certyfikatem CE i obudową IP67

Główne specyfikacje (szczegółowa tabela parametrów)

Kluczowe funkcje i zalety (jasne, szczegółowe punkty)

1. Certyfikat CE i zgodność z bezpieczeństwem

• Spełnia międzynarodowe standardy bezpieczeństwa dla maszyn przemysłowych, zapewniając zgodność z przepisami bezpieczeństwa w miejscu pracy w globalnych warunkach przemysłowych.
• Rygorystycznie testowany pod kątem niezawodności i bezpieczeństwa, zapewniając ochronę prawną i praktyczną dla operacji drzwi przemysłowych.

2. Obudowa IP67 do trudnych warunków

• Całkowicie pyłoszczelna i wodoodporna, odporna na tymczasowe zanurzenie w wodzie, silny pył i zanieczyszczenia przemysłowe — idealna do drzwi przemysłowych montowanych na zewnątrz, zakurzonych warsztatów lub wilgotnych środowisk.
• Obudowa ze stopu aluminium jest odporna na zużycie mechaniczne, wibracje i korozję, dostosowując się do wysokiej częstotliwości pracy drzwi przemysłowych i trudnych warunków pracy.

3. Ukierunkowana ochrona drzwi przemysłowych

• 8-wiązkowa kurtyna świetlna obejmuje całą wysokość drzwi przemysłowych (1729 mm), eliminując martwe punkty bezpieczeństwa i dokładnie wykrywając dłonie, kończyny, narzędzia lub towary, aby zapobiec wypadkom związanym z przytrzaśnięciem/zmiazdżeniem.
• Natychmiastowa reakcja na przerwanie wiązki, dopasowana do prędkości działania drzwi przemysłowych (szybkie drzwi, rolety), aby uniknąć opóźnień w zakresie bezpieczeństwa.

4. Tryb maskowania w celu zapobiegania fałszywym alarmom

• Specjalnie dla szczelin drzwi przemysłowych: Zablokowanie pierwszego kanału kurtyny świetlnej nie uruchamia reakcji bezpieczeństwa, dostosowując się do sekwencyjnego blokowania wiązki podczas normalnego zamykania drzwi.
• Unika niepotrzebnych przerw w działaniu, zachowując pełną ochronę przed niepożądanymi wtargnięciami, równoważąc bezpieczeństwo i wydajność.

5. Łatwa instalacja i intuicyjna obsługa

• Kolorowe okablowanie upraszcza podłączenie do systemów sterowania drzwiami przemysłowymi, zmniejszając błędy instalacji (szczegóły w przewodniku okablowania).
• Znormalizowane otwory montażowe umożliwiają elastyczny montaż na różnych ramach drzwi przemysłowych, zapewniając mocne mocowanie i stabilną pracę.
• Wskaźniki LED zapewniają informacje zwrotne w czasie rzeczywistym, umożliwiając personelowi na miejscu szybkie identyfikowanie problemów operacyjnych bez profesjonalnych narzędzi.

Przewodnik okablowania (znormalizowana tabela z uwagami)

Krytyczne ostrzeżenia

• NIE podłączać zacisków NO/NC (zielone/żółte przewody odbiornika) do dodatniego zacisku zasilania — spowoduje to trwałe uszkodzenie przekaźnika optycznego.
• Przewody połączeniowe należy trzymać z dala od przewodów wysokiego napięcia/wysokiego prądu, aby uniknąć zakłóceń sygnału lub uszkodzenia kabli.

Kroki aktywacji trybu maskowania (krok po kroku)

1. Wykonaj okablowanie zgodnie z przewodnikiem okablowania i potwierdź brak błędów połączenia.
2. Włącz kurtynę świetlną (upewnij się, że zasilanie spełnia wymagania DC12-24V).
3. W ciągu 1 minuty od włączenia zasilania dotknij zielonego przewodu odbiornika (wyjście NO) do jego czarnego przewodu (GND) pięć razy z rzędu.
4. Obserwuj miganie czerwonego światła odbiornika — oznacza to pomyślną aktywację: Żółty przewód przełącza się w tryb NC, a tryb maskowania jest włączony.
5. Przetestuj funkcję: Normalne zamykanie drzwi (blokowanie pierwszego kanału) nie uruchomi reakcji bezpieczeństwa; wtargnięcie personelu/obiektów spowoduje natychmiastowe cofnięcie/zatrzymanie drzwi.

Scenariusze zastosowań (ukierunkowana, szczegółowa lista)

• Przemysłowe szybkie drzwi: Szybkie drzwi rolowane w fabrykach, centrach logistycznych i liniach produkcyjnych.
• Drzwi roletowe: Przemysłowe rolety w magazynach, warsztatach i dokach załadunkowych.
• Segmentowe drzwi przemysłowe: Duże drzwi przemysłowe w fabrykach, obiektach magazynowych i parkach przemysłowych.
• Drzwi przemysłowe do specjalnych środowisk: Drzwi przemysłowe do chłodni, drzwi przemysłowe zewnętrzne i drzwi do zakurzonych warsztatów (odporne na ekstremalne temperatury, kurz i wilgoć).

Rozwiązywanie problemów (kompleksowa tabela problemów i rozwiązań)

Wytyczne dotyczące instalacji (szczegółowe, możliwe do wykonania kroki)

1. Przygotowanie przed instalacją:
   • Potwierdź wysokość i szerokość otwarcia drzwi przemysłowych — upewnij się, że wysokość ochrony kurtyny świetlnej (1729 mm) i zasięg działania (1-8 m) pasują.
   • Przygotuj stabilne zasilanie DC12-24V i sprawdź urządzenie pod kątem nienaruszonych elementów (brak uszkodzonych kabli lub złączy).
2. Montaż:
   • Zamontuj nadajnik i odbiornik pionowo po obu stronach ramy drzwi przemysłowych, upewniając się, że kurtyna świetlna obejmuje całe otwarcie drzwi bez martwych punktów.
   • Wyrównaj otwory montażowe urządzenia z ramą drzwi, przymocuj za pomocą pasujących śrub (upewnij się, że instalacja jest mocna, aby wytrzymać wibracje drzwi).
   • Poprowadź kable 8 m (nadajnik) i 4 m (odbiornik) wzdłuż ramy drzwi, unikając ostrych krawędzi lub obszarów wysokiego ciśnienia.
3. Okablowanie i debugowanie:
   • Postępuj zgodnie z przewodnikiem okablowania, aby podłączyć zasilanie, masę i kable sygnałowe — sprawdź dwukrotnie, aby uniknąć odwrócenia biegunów lub nieprawidłowych połączeń zacisków wyjściowych.
   • Włącz urządzenie: Potwierdź stałe niebieskie światło nadajnika i stałe niebieskie światło odbiornika (normalne włączenie).
   • Wyrównaj kurtynę świetlną: Jeśli niebieskie światło odbiornika miga, wyreguluj pozycje nadajnika/odbiornika, aż światło się ustabilizuje.
   • Aktywuj tryb maskowania zgodnie z instrukcjami i przetestuj funkcję anty-przytrzaśnięciową, aby zapewnić normalne działanie.

Ostrzeżenia dotyczące użytkowania i konserwacji (szczegółowe przypomnienia)

• Ochrona kabli: Kable należy trzymać z dala od przewodów wysokiego napięcia, maszyn drzwiowych i ścieżek wózków widłowych, aby uniknąć wytłaczania, uszkodzeń lub zakłóceń.
• Konserwacja soczewek: Regularnie wycieraj soczewki nadajnika/odbiornika suchą, miękką szmatką, aby usunąć kurz, plamy oleju lub kondensację — brudne soczewki wpłyną na dokładność wykrywania.
• Ochrona fizyczna: Nie zginaj, nie skręcaj ani nie upuszczaj urządzenia; unikaj zarysowania obudowy ze stopu aluminium lub soczewek na podczerwień.
• Unikanie źródła światła: Zapobiegaj świeceniu bezpośredniego światła słonecznego lub innych źródeł światła podczerwonego na odbiornik, aby uniknąć fałszywych wyzwalaczy.
• Użycie trybu maskowania: Upewnij się, że drzwi lub przeszkoda używana do trybu maskowania spełniają wymagania dotyczące minimalnej odległości ciągłego blokowania.
• Regularna kontrola: Okresowo testuj funkcje anty-przytrzaśnięciowe i trybu maskowania; sprawdź szczelność okablowania i integralność złączy, aby zapewnić długotrwałą niezawodność.
