Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek

Miejsce pochodzenia Chiny
Nazwa handlowa JUTAI
Orzecznictwo CE
Numer modelu CL20-8L
Dokument CL05-8L User Manual.pdf
Minimalne zamówienie 1
Cena negotiable
Szczegóły pakowania Rysunek
Czas dostawy 5 - 8 dni roboczych
Zasady płatności T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Możliwość Supply 1000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

x
Szczegóły Produktu
Ocena IP IP67 Funkcjonować Wygaszanie
Odległość wykrywania 8 m Tworzywo Stop aluminium
Funkcja Odporny na korozję Napięcie zasilania DC12-24V
Temperatura pracy -20 ~ 60 ℃ Prąd roboczy < 50 mA
Wyjście Nr/Nc, COM Prąd roboczy <20mA przy DC12V-24V
Specyfikacja 2000*21*15mm
Podkreślić

Fotoelektryczna kurtyna bezpieczeństwa do szybkich drzwi

,

Kurtyna świetlna IP67 z 8-16 wiązkami

,

Kurtyna bezpieczeństwa z wiązkami do szybkich drzwi

Zostaw wiadomość
opis produktu



Opis produktu

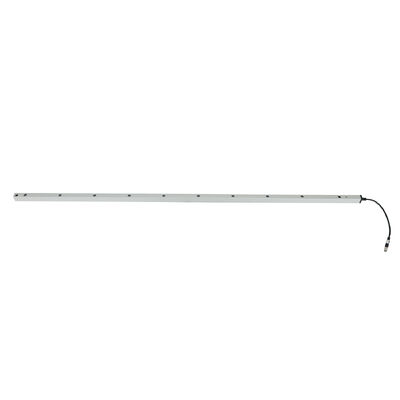

Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek 0


Fotokomórka bezpieczeństwa do szybkich drzwi z opcjami 8-16 wiązek

Fotokomórka bezpieczeństwa JUTAI serii CL to specjalistyczne rozwiązanie ochronne przeznaczone do szybkich drzwi, oferujące elastyczne konfiguracje 8-wiązkowe lub 16-wiązkowe, aby dopasować się do różnych wymagań bezpieczeństwa. Tworzy niewidzialną siatkę świetlną między nadajnikiem a odbiornikiem, natychmiast uruchamiając cofanie drzwi lub zatrzymanie, gdy osoby, przedmioty lub sprzęt wnikają – skutecznie zapobiegając przytrzaśnięciom, zmiażdżeniom lub wypadkom kolizyjnym w środowiskach przemysłowych i logistycznych. Dzięki ochronie IP67 i wytrzymałej konstrukcji ze stopu aluminium zapewnia niezawodne działanie nawet w trudnych warunkach.

Główne specyfikacje (szczegółowa tabela parametrów)

Parametr Specyfikacja
Seria modeli CL05, CL10, CL15, CL20, CL25 (z sufiksem -8L/16L)
Opcje ilości wiązek 8 wiązek / 16 wiązek
Wysokość ochrony 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (w zależności od modelu)
Napięcie robocze DC12-24V
Prąd roboczy Nadajnik: <65mA @DC12V; Odbiornik: <20mA @DC12V
Konfiguracja wyjścia Wyjście przekaźnikowe NO/NC (domyślnie NO, konfigurowalne na NC); terminal COM w zestawie
Stopień ochrony IP67 (pyłoszczelność + wodoodporność)
Materiał obudowy Stop aluminium
Zasięg roboczy (nadajnik do odbiornika) 1-8m
Odstęp między wiązkami 100 mm
Precyzja wykrywania Wykrywa obiekty o wielkości zaledwie 50 mm
Czas reakcji ≤20ms
Długość kabla Nadajnik: 8m; Odbiornik: 4m
Typ złącza 5-pinowe złącze męskie M8 (nadajnik/odbiornik)
Temperatura pracy -20°C ~ +60°C
Kluczowa funkcja Ochrona przed przytrzaśnięciem szybkich drzwi + tryb blankingu (ochrona przed fałszywymi alarmami)
Wskaźniki stanu LED Nadajnik: Stały niebieski (normalny); Szybko migający czerwony (napięcie <9V or>28V)

Odbiornik: Stały czerwony (zablokowany); Stały niebieski (niezablokowany); Migający niebieski (niewspółosiowość)
Wymiary otworów montażowych (jednostka: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Kluczowe zalety (jasne punkty)

1. Elastyczna konfiguracja 8-16 wiązek

  • Opcja 8-wiązkowa: Równoważy bezpieczeństwo i koszty dla standardowych otworów szybkich drzwi, pokrywając podstawowe potrzeby związane z ochroną przed przytrzaśnięciem.
  • Opcja 16-wiązkowa: Zapewnia precyzyjne wykrywanie z gęstszą siatką świetlną, odpowiednią do dużych drzwi lub obszarów wysokiego ryzyka wymagających zwiększonej ochrony.

2. Kompatybilność z szybkimi drzwiami

  • Czas reakcji ≤20ms odpowiada szybkiemu działaniu szybkich drzwi, eliminując opóźnienia w zakresie bezpieczeństwa.
  • Tryb blankingu dostosowuje się do struktur szczelin drzwi, unikając fałszywych alarmów z powodu sekwencyjnego blokowania wiązek podczas normalnego zamykania.

3. Wytrzymałość i odporność na warunki środowiskowe

  • Ochrona IP67 wytrzymuje kurz, rozpryski wody i tymczasowe zanurzenie, odpowiednia do ustawień zewnętrznych lub zapylonych przemysłowych.
  • Szeroki zakres temperatur zapewnia stabilną pracę w chłodniach, warsztatach lub zewnętrznych szybkich drzwiach.

4. Łatwa instalacja i integracja

  • Okablowanie oznaczone kolorami upraszcza podłączenie do systemów sterowania szybkimi drzwiami (szczegóły w przewodniku okablowania).
  • Regulowane wsporniki montażowe pasują do różnych struktur ramy drzwi; kable 8m/4m umożliwiają elastyczne pozycjonowanie.
  • Intuicyjne wskaźniki LED umożliwiają szybkie sprawdzanie stanu i rozwiązywanie problemów.

Przewodnik okablowania (tabela standaryzowana)

Komponent Kolor przewodu Funkcja Uwagi
Nadajnik Czerwony Zasilanie dodatnie DC12-24V Podłącz do stabilnego zasilania; unikaj przepięć/niedociągnięć
Nadajnik Czarny Masa (GND) Podłącz do ujemnego zacisku zasilania; zapewnij niezawodne uziemienie
Nadajnik Zielony/Żółty/Biały Rezerwa Brak połączenia wymagane do podstawowego użytku
Odbiornik Czerwony Zasilanie dodatnie DC12-24V To samo co połączenie zasilania nadajnika
Odbiornik Czarny Masa (GND) Wspólna masa z nadajnikiem
Odbiornik Zielony Wyjście NO/NC (domyślnie NO) Podłącz do wejścia sygnału bezpieczeństwa systemu sterowania drzwiami
Odbiornik Żółty Konfigurowalny NC Aktywuj za pomocą konfiguracji trybu blankingu
Odbiornik Biały COM (zacisk wspólny) Pasujący zacisk dla wyjścia NO/NC

Krytyczne ostrzeżenie

  • NIE podłączaj zacisków NO/NC do dodatniego zacisku zasilania – spowoduje to uszkodzenie przekaźnika optycznego.

Kroki aktywacji trybu blankingu

  1. Zakończ okablowanie i włącz urządzenie.
  2. W ciągu 1 minuty od włączenia zasilania dotknij zielonego przewodu odbiornika do jego GND (czarny przewód) pięć razy.
  3. Czerwone światło odbiornika miga, aby potwierdzić aktywację: żółty przewód przełącza się w tryb NC, tryb blankingu włączony.

Konfiguracja modelu i scenariusze zastosowań (tabela)

Model Ilość wiązek Wysokość ochrony Docelowe zastosowania
CL05-8L/16L 8/16 500 mm Małe szybkie drzwi, drzwi dostępowe w centrach logistycznych
CL10-8L/16L 8/16 1000 mm Średniej wielkości szybkie drzwi, tylne drzwi wejściowe w sklepach
CL15-8L/16L 8/16 1500 mm Szybkie drzwi magazynowe, drzwi dostępowe do linii produkcyjnych
CL20-8L/16L 8/16 2000 mm Duże przemysłowe szybkie drzwi, szybkie drzwi do chłodni
CL25-8L/16L 8/16 2500 mm Bardzo duże szybkie drzwi, drzwi doków załadunkowych

Rozwiązywanie problemów (tabela problem-rozwiązanie)

Objawy usterki Możliwe przyczyny Rozwiązania
Niebieskie światło odbiornika miga (włączenie zasilania) Niewspółosiowość nadajnika i odbiornika Dostosuj pozycje, aby zapewnić równoległe wyrównanie
Czerwone światło nadajnika miga szybko Napięcie zasilania <9V or>28V Stabilizuj zasilanie, aby spełnić wymagania DC12-24V
Ochrona bezpieczeństwa działa, ale drzwi nie mają działania zapobiegającego przytrzaśnięciu Błąd okablowania Sprawdź ponownie okablowanie zgodnie z instrukcją; upewnij się, że jest prawidłowo podłączone do systemu sterowania drzwiami
Nie można wejść w tryb blankingu 1. Wyciek światła podczas opuszczania drzwi

2. Najniższa wiązka zablokowana przez zanieczyszczenia

3. Drzwi/przeszkoda nie spełniają minimalnej ciągłej odległości blokowania
1. Napraw uszczelnienie drzwi, aby zapobiec wyciekom światła

2. Usuń zanieczyszczenia blokujące wiązkę

3. Dostosuj drzwi/przeszkodę, aby spełnić wymagania dotyczące odległości

Ostrzeżenia dotyczące użytkowania i konserwacji (kluczowe przypomnienia)

  • Trzymaj kable z dala od przewodów wysokiego napięcia i maszyn drzwiowych, aby uniknąć uszkodzeń lub zakłóceń.
  • Regularnie wycieraj soczewki nadajnika/odbiornika suchą, miękką szmatką, aby usunąć kurz lub kondensację.
  • Nie zginaj, nie skręcaj ani nie ciągnij kabli na siłę; unikaj zarysowań soczewek na podczerwień.
  • Zapobiegaj świeceniu bezpośredniego światła słonecznego lub źródeł światła podczerwonego na odbiornik (unika fałszywych wyzwalaczy).
  • Okresowo testuj funkcje zapobiegające przytrzaśnięciu i trybu blankingu, aby zapewnić normalne działanie.
Aby uzyskać wsparcie techniczne, dostosowanie lub zapytania hurtowe, odwiedź naszą oficjalną stronę internetową: https://www.accesssecuritysolution.com/

Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek 1




Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek 2


Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek 3

Kurtyna bezpieczeństwa fotoelektryczna do szybkich drzwi z opcjami 8-16 wiązek 4

Historie sukcesu klientów

1. Gigant chłodni: Niezawodne działanie w temperaturze -25°C
"Czujnik JUTAI wyeliminował przestoje w naszym obiekcie chłodniczym. Stopień ochrony IP67 zapewnił niezawodne działanie nawet w temperaturze -25°C."
— Michael Chen, Kierownik Magazynu, Wiodący dostawca logistyki łańcucha chłodniczego

2. Lider produkcji motoryzacyjnej: Bezproblemowa integracja
"Funkcja podwójnego trybu umożliwiła bezproblemową integrację z naszą istniejącą infrastrukturą. Instalacja była bezproblemowa!"
— Lisa Wang, Inżynier ds. bezpieczeństwa, Globalny producent motoryzacyjny

3. Zakład farmaceutyczny: Zgodność i wydajność
"Certyfikowany przez CE czujnik JUTAI spełnił nasze standardy bezpieczeństwa, jednocześnie zmniejszając koszty konserwacji o 30%."
— David Li, Dyrektor Zakładu, Międzynarodowa Korporacja Farmaceutyczna

4. Magazyn e-commerce: Operacje bez wypadków
"Po zainstalowaniu czujnika 16-wiązkowego JUTAI odnotowaliśmy 100% redukcję incydentów związanych z przenośnikami."
— Sarah Zhang, Oficer ds. bezpieczeństwa, Najlepsze centrum realizacji e-commerce

5. Producent ciężkich maszyn: Zwiększone bezpieczeństwo operatora
"Szybki czas reakcji czujnika (<=20ms) chronił pracowników przed kolizjami ramion robota podczas szybkich operacji."
— John Wu, Kierownik ds. inżynierii, Producent sprzętu przemysłowego

6. Zakład przetwórstwa spożywczego: Higieniczny i trwały
"Obudowa aluminiowa IP67 jest odporna na wodę w naszych liniach przetwórstwa spożywczego, zachowując jednocześnie dokładność."
— Emily Chen, Kierownik ds. zapewnienia jakości, Globalna firma zajmująca się żywnością i napojami

7. Zautomatyzowany magazyn: Bezpieczeństwo nawigacji AGV
"Czujnik JUTAI poprawił unikanie kolizji AGV, zmniejszając przestoje o 25%."
— Kevin Liu, Dyrektor ds. logistyki, Dostawca zautomatyzowanych rozwiązań magazynowych

8. Dostawca ochrony przeciwpożarowej i bezpieczeństwa: Zgodność z drzwiami przeciwpożarowymi
"Czujnik zapewnia bezpieczne zamykanie drzwi przeciwpożarowych bez uszczerbku dla bezpieczeństwa personelu podczas ćwiczeń."
— Jason Zhou, Kierownik techniczny, Firma zajmująca się systemami ochrony przeciwpożarowej
