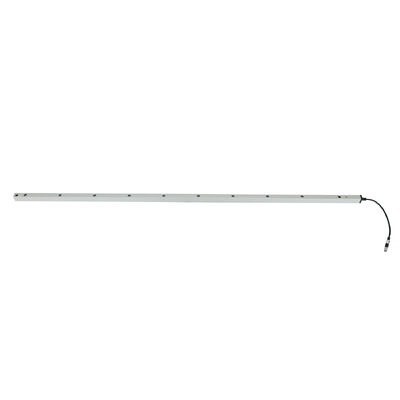

System barier świetlnych bezpieczeństwa do drzwi automatycznych z wodoszczelną aluminiową obudową
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | CL20-8L |
| Dokument | CL05-8L User Manual.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP67 | Funkcjonować | Wygaszanie |
|---|---|---|---|
| Odległość wykrywania | 8 m | Tworzywo | Stop aluminium |
| Funkcja | Odporny na korozję | Napięcie zasilania | DC12-24v |
| Temperatura pracy | -20 ~ 60 ℃ | Prąd operacyjny | < 50 mA |
| Wyjście | Nr/Nc, COM | Prąd roboczy | <20mA przy DC12V-24V |
| Specyfikacja | 2000*21*15mm | ||
| Podkreślić | System barier świetlnych bezpieczeństwa do drzwi automatycznych,System barier świetlnych bezpieczeństwa z aluminiową obudową,Wodoszczelny system barier świetlnych bezpieczeństwa |
||
opis produktu
System siatki świetlnej bezpieczeństwa dla drzwi automatycznych z wodoszczelnym obudową aluminiową
System żarówek bezpieczeństwa JUTAI CL20-8L to profesjonalne rozwiązanie ochronne dostosowane do drzwi automatycznych, wyposażone w wodoszczelną obudowę aluminiową i ochronę IP67.Tworzy niewidzialną sieć ośmiobiątkową pomiędzy nadajnikiem a odbiornikiem, natychmiast uruchamiające odwrócenie drzwi lub ich zatrzymanie w momencie wtargnięcia personelu, przedmiotów lub sprzętu, skutecznie zapobiegające szczypanie, kruszeniu,lub wypadków zderzeniowych w środowiskach przemysłowych i handlowych.
Podstawowe specyfikacje
| Parametry | Specyfikacja |
|---|---|
| Model | CL20-8L |
| Rodzaj produktu | System siatki świateł bezpieczeństwa (zasłona świateł bezpieczeństwa) |
| Napięcie robocze | DC12-24V |
| Prąd pracy | Pojemnik: < 65mA @DC12V; Odbiornik: < 20mA @DC12V |
| Konfiguracja wyjścia | Wyjście przekaźnika NO/NC (default NO, konfigurowalne do NC); terminal COM wliczony |
| Ocena ochrony | IP67 (przeciśnienie przed pyłem i wodą) |
| Materiały mieszkaniowe | Stop aluminium (wodoszczelny, odporny na korozję) |
| Zakres działania (od nadawcy do odbiorcy) | 1-8 m |
| Maksymalna wysokość ochrony | 1729 mm |
| Liczba fotoceluł | 8 wiązek |
| Długość kabla | nadajnik: 8m; odbiornik: 4m |
| Rodzaj złącza | Odbiornik: 5-polarny M8 |
| Temperatura pracy | -20°C ~ +60°C |
| Kluczowa funkcja | Automatyczna ochrona drzwi przed szczypnięciem + Tryb wyłączenia (przeciw fałszywy alarm) |
| Wskaźniki stanu LED | Przekaźnik: niebieski (praca normalna); błyskawiczny czerwony ( napięcie < 9 V lub > 28 V) Odbiornik: stały czerwony (zablokowany obiekt/osoby); stały niebieski (bez przeszkód); migający niebieski (pierwsze włączenie, niezgodność) |
| Wymiary otworów instalacyjnych (jednostka: mm) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
Główne zalety
- Wodoszczelna obudowa aluminiowa:Konstrukcja z stopów aluminium zapewnia trwałość, odporność na korozję i skuteczną wodoodporność, w połączeniu z klasą IP67.odpowiednie do drzwi automatycznych zamontowanych na zewnątrz lub wilgotnych środowisk przemysłowych.
- ukierunkowana automatyczna ochrona drzwi:Ośmiomiarowa sieć świetlna obejmuje całą wysokość otwarcia drzwi (1729 mm), eliminując ślepe punkty bezpieczeństwa i zapobiegając szczypanie rąk, kończyn lub przedmiotów.dopasowanie prędkości pracy drzwi automatycznych w celu uniknięcia opóźnień bezpieczeństwa.
- Tryb wyłączenia w celu zapobiegania fałszywemu alarmowi:Blokowanie pierwszego kanału nie wywołuje reakcji bezpieczeństwa, przystosowując się do automatycznych konstrukcji drzwiowych.Unika niepotrzebnego odwracania drzwi podczas normalnego zamknięcia, zachowując jednocześnie ochronę przed niezamierzonymi wtargnięciami.
- Łatwa instalacja i obsługa:Kolorowe okablowanie ułatwia podłączenie do automatycznych systemów sterowania drzwiami.
Przewodnik po okablowaniu
| Składnik | Kolor drutu | Funkcja | Uwaga: |
|---|---|---|---|
| Przekaźnik | Czerwony | Pozytywne zasilanie DC12-24V | Połączenie z stabilnym źródłem zasilania; unikanie nad napięcia/podpięcia |
| Przekaźnik | Czarne | Powierzchnia (GND) | Połączenie z końcowym zasilaczem; zapewnienie niezawodnego uziemienia |
| Przekaźnik | Zielony/żółty/biały | Rezerwa | Nie wymagane podłączenie do podstawowego użytku |
| Odbiornik | Czerwony | Pozytywne zasilanie DC12-24V | To samo co połączenie zasilania nadajnika. |
| Odbiornik | Czarne | Powierzchnia (GND) | Powierzchnia wspólna z nadajnikiem |
| Odbiornik | Zielona | Wynik NO/NC (default NO) | Połączenie z wejściem sygnału bezpieczeństwa systemu automatycznego sterowania drzwiami |
| Odbiornik | Żółty | Konfigurowalny NC | Aktywacja za pomocą ustawienia Trybu Blankingu |
| Odbiornik | Biały | COM (wspólny terminal) | Terminal dopasowywany do wyjścia NO/NC |
Krytyczne ostrzeżenie:NIE podłączać końcówek NO/NC (zielone/żółte przewody odbiornika) do pozytywnego końcówki zasilania, bo uszkodzi to przekaźnik optyczny.
Kroki aktywacji trybu wyłączenia
- Kompletne okablowanie i zasilanie systemu.
- W ciągu 1 minuty od włączenia dotykać zielonego drutu odbiornika pięć razy.
- Czerwone światło odbiornika miga, aby potwierdzić aktywację: żółty przewód przełącza się do trybu NC, włączony tryb wyłączenia.
Scenariusze zastosowania
- Drzwi przemysłowe automatyczne (drzwi szybkie, drzwi z roletą, drzwi sekcyjne)
- Komercyjne automatyczne drzwi (centrum handlowe, biurowce, sklepy detaliczne)
- Automatyczne drzwi zewnętrzne (parkingy, wejścia do centrów logistycznych)
- Środowisko specjalne Automatyczne drzwi (chłodnie, warsztaty wilgotne)
Rozwiązywanie problemów
| Objawy winy | Możliwe przyczyny | Rozwiązania |
|---|---|---|
| Niebieskie światło odbiornika miga (włączone) | Nieprawidłowe ustawienie nadajnika i odbiornika | Zmiana pozycji w celu zapewnienia równoległego ustawienia |
| Czerwone światło nadajnika błyska szybko. | Włókno zasilania < 9V lub > 28V | Stabilizacja zasilania w celu spełnienia wymogów DC12-24V |
| System działa, ale drzwi nie mają działania przeciw szczypnięciu | Błąd podłączenia | Sprawdź ponownie okablowanie w stosunku do przewodnika; zapewnić prawidłowe podłączenie do systemu sterowania drzwiami |
| Niemożliwość wejścia w tryb Blankingu | 1. Wyciek światła podczas schodzenia drzwi 2Najniższa wiązka zablokowana przez gruz. 3Drzwi/zacieki nie spełniają minimalnej ciągłej odległości blokowania |
1. Naprawić uszczelnienie drzwi, aby zapobiec wyciekowi światła 2- Jasne szczątki blokują wiązkę. 3. Dostosować drzwi/przeszkody do wymogów dotyczących odległości |
Uwaga dotyczące użytkowania i konserwacji
- Trzymaj kable z dala od przewodników wysokonapięciowych i urządzeń drzwiowych, aby uniknąć uszkodzeń lub zakłóceń.
- Regularnie wycierać soczewki z suchej, miękkiej szmatki, aby usunąć kurz, wilgoć lub brud.
- Nie zginaj, nie skręcaj ani nie pociągaj silnie kabli; nie drapaj aluminiowej obudowy ani soczewek podczerwieni.
- W celu uniknięcia bezpośredniego promieniowania słonecznego lub źródeł światła podczerwonego, które świecą na odbiornik (uniknione są fałszywe wyzwalacze).
- W przypadku instalacji na zewnątrz należy upewnić się, że urządzenie jest mocno przymocowane w celu odporności na wiatr i wibracje.
Historia sukcesu klientów
Czujnik JUTAI wyeliminował przestoje w naszym magazynie chłodniczym.
Funkcja podwójnego trybu umożliwiła bezproblemową integrację z istniejącą infrastrukturą.
Czujnik JUTAI z certyfikatem CE spełnia nasze standardy bezpieczeństwa, jednocześnie zmniejszając koszty konserwacji o 30%.
"Po zainstalowaniu czujnika 16 wiązek JUTAI, zauważyliśmy 100% redukcję incydentów związanych z przenośnikiem".
"Szybki czas reakcji czujnika (<= 20 ms) chronił pracowników przed zderzeniami ramion robotycznych podczas szybkich operacji".
"Aluminiowa obudowa IP67 jest odporna na wodę w naszych liniach przetwórstwa żywności, zachowując jednocześnie dokładność".
"Sensor JUTAI poprawił uniknięcie kolizji AGV, zmniejszając czas przestoju o 25%".
Czujnik zapewnia bezpieczne zamknięcie drzwi przeciwpożarowych bez narażania bezpieczeństwa personelu podczas ćwiczeń.

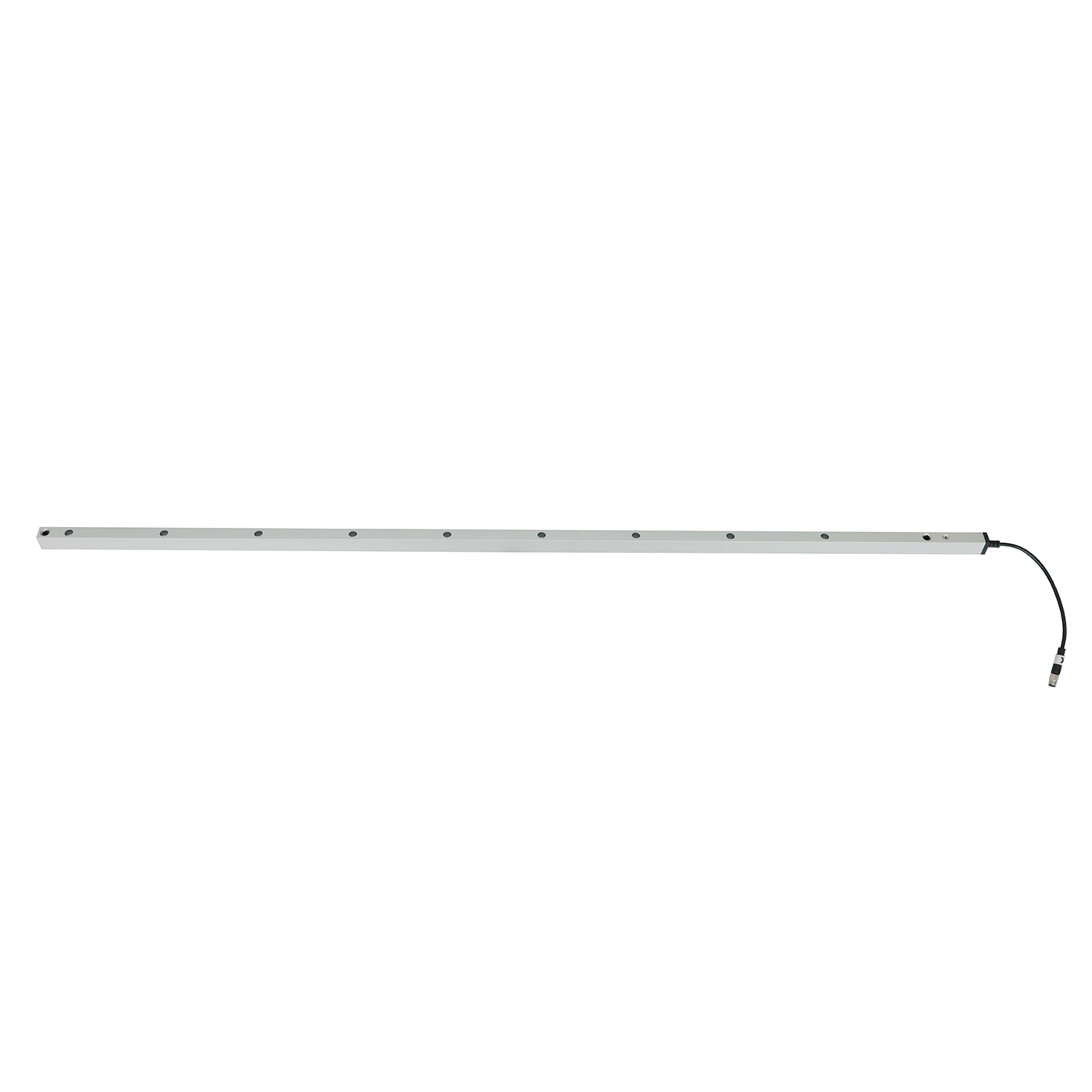

Galeria produktów
