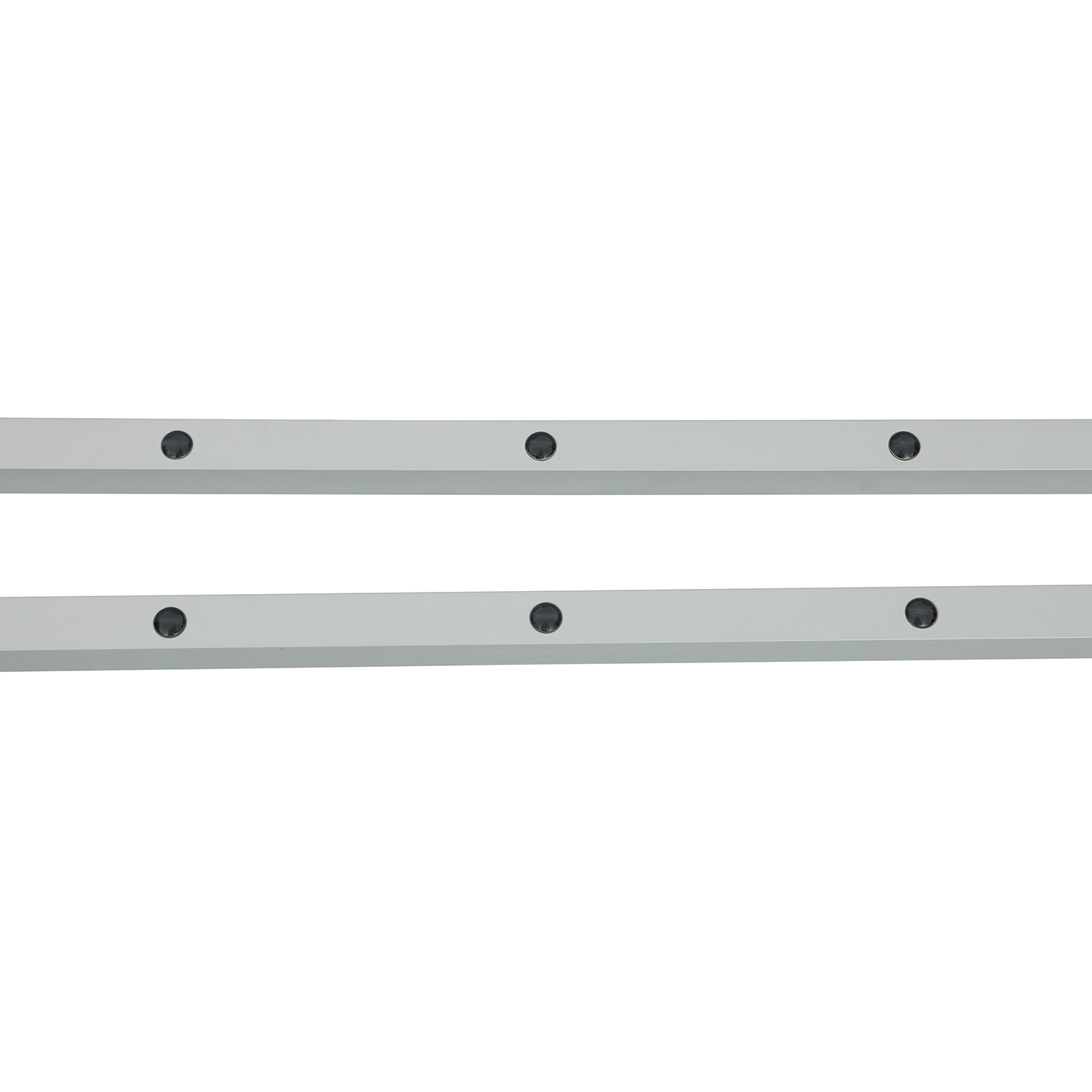

Bariera Ochrony na Podczerwień do Bram Przemysłowych z Regulowaną Długością 500-2500mm

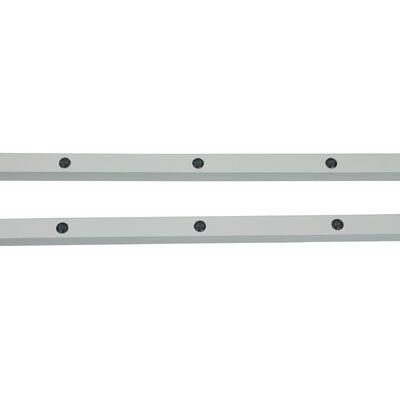

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Miejsce pochodzenia Chiny
Nazwa handlowa JUTAI
Orzecznictwo CE
Numer modelu CL20-8L
Dokument CL05-8L User Manual.pdf
Minimalne zamówienie 1
Cena negotiable
Szczegóły pakowania Rysunek
Czas dostawy 5 - 8 dni roboczych
Zasady płatności T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Możliwość Supply 1000 sztuk miesięcznie
Szczegóły Produktu
Ocena IP IP67 Funkcjonować Wygaszanie
Odległość wykrywania 8 m Tworzywo Stop aluminium
Funkcja Odporny na korozję Napięcie zasilania DC12-24V
Temperatura pracy -20 ~ 60 ℃ Prąd roboczy < 50 mA
Wyjście Nr/Nc, COM Prąd roboczy <20mA przy DC12V-24V
Specyfikacja 2000*21*15mm
Podkreślić

Bariera Ochrony na Podczerwień do Bram Przemysłowych

,

Regulowana Bariera Ochrony na Podczerwień 500-2500mm
Zostaw wiadomość
opis produktu



Opis produktu


Bariera Ochrony na Podczerwień do Bram Przemysłowych z Regulowaną Długością 500-2500mm 0

Bariera ochronna na podczerwień do bram przemysłowych z regulowaną długością 500-2500mm

Bariera ochronna na podczerwień JUTAI serii CL to profesjonalne rozwiązanie bezpieczeństwa dostosowane do bram przemysłowych, oferujące regulowane długości od 500mm do 2500mm, aby pasować do różnych rozmiarów bram. Tworzy niewidzialną siatkę świetlną między nadajnikiem a odbiornikiem, natychmiast uruchamiając cofanie lub zatrzymywanie drzwi, gdy osoby/przedmioty wchodzą w ich obszar działania — skutecznie zapobiegając wypadkom związanym z przytrzaśnięciem w środowiskach przemysłowych. Dzięki ochronie IP67 i obudowie ze stopu aluminium zapewnia niezawodne działanie w trudnych warunkach.

Główne specyfikacje (Tabela parametrów)

Parametr Specyfikacja
Seria modeli CL05, CL10, CL15, CL20, CL25 (z sufiksem -8L)
Regulowany zakres długości 500mm, 1000mm, 1500mm, 2000mm, 2500mm (w zależności od modelu)
Liczba fotokomórek 8 wiązek
Maksymalna wysokość ochrony 1729mm (odniesienie do CL20-8L)
Napięcie robocze DC12-24V
Prąd roboczy Nadajnik: <65mA @DC12V; Odbiornik: <20mA @DC12V
Konfiguracja wyjścia Wyjście przekaźnikowe NO/NC (domyślnie NO, konfigurowalne na NC); terminal COM w zestawie
Stopień ochrony IP67 (pyłoszczelność + wodoodporność)
Materiał obudowy Stop aluminium
Zasięg działania (nadajnik do odbiornika) 1-8m
Długość kabla Nadajnik: 8m; Odbiornik: 4m
Typ złącza Nadajnik: 5-pinowe M8 męskie; Odbiornik: 4-pinowe M8 męskie
Temperatura pracy -20°C ~ +60°C
Kluczowa funkcja Zabezpieczenie przed przytrzaśnięciem bramy przemysłowej + tryb maskowania (pierwszy kanał nie wyzwala)
Wskaźniki stanu LED Nadajnik: Stały niebieski (normalny); Szybko migający czerwony (napięcie <9V or>28V)

Odbiornik: Stały czerwony (zablokowany); Stały niebieski (niezablokowany); Migający niebieski (niewspółosiowość)
Wymiary otworów montażowych (jednostka: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Kluczowe zalety (jasne punkty)

1. Regulowana długość 500-2500mm

  • Wiele opcji długości obejmuje małe drzwi dostępowe (500mm) do bardzo dużych bram przemysłowych (2500mm), dostosowując się do różnych rozmiarów bram przemysłowych.
  • Nie są wymagane żadne dodatkowe modyfikacje — bezpośredni wybór pasujących modeli do różnych otworów drzwiowych.

2. Ukierunkowana ochrona bram przemysłowych

  • 8-wiązkowa siatka świetlna eliminuje martwe punkty bezpieczeństwa, wykrywając dłonie, kończyny lub przedmioty, aby zapobiec przytrzaśnięciu/zgnieceniu.
  • Tryb maskowania dostosowuje się do szczelin w bramach przemysłowych, unikając fałszywych alarmów podczas normalnego zamykania.

3. Wytrzymałość i odporność na warunki środowiskowe

  • Ochrona IP67 odporna na kurz, rozpryski wody i trudne warunki przemysłowe, odpowiednia do użytku wewnątrz i na zewnątrz.
  • Obudowa ze stopu aluminium jest odporna na korozję i zużycie mechaniczne, zapewniając długotrwałą niezawodność.

4. Łatwa instalacja i obsługa

  • Kolorowe okablowanie upraszcza podłączenie do systemów sterowania bramami przemysłowymi (szczegóły w przewodniku po okablowaniu).
  • Regulowane wsporniki montażowe pasują do różnych ram drzwi; intuicyjne wskaźniki LED umożliwiają szybkie rozwiązywanie problemów.

Przewodnik po okablowaniu (Tabela standaryzowana)

Komponent Kolor przewodu Funkcja Uwagi
Nadajnik Czerwony Zasilanie dodatnie DC12-24V Podłącz do stabilnego zasilania
Nadajnik Czarny Masa (GND) Podłącz do ujemnego zacisku zasilania
Nadajnik Zielony/Żółty/Biały Rezerwa Brak połączenia wymagane do podstawowego użytku
Odbiornik Czerwony Zasilanie dodatnie DC12-24V To samo co zasilanie nadajnika
Odbiornik Czarny Masa (GND) Wspólna masa z nadajnikiem
Odbiornik Zielony Wyjście NO/NC (domyślnie NO) Podłącz do wejścia sygnału bezpieczeństwa systemu sterowania drzwiami
Odbiornik Żółty Konfigurowalne NC Aktywuj za pomocą konfiguracji trybu maskowania
Odbiornik Biały COM (zacisk wspólny) Pasujący zacisk dla wyjścia NO/NC

Krytyczne ostrzeżenie

  • NIE podłączaj zacisków NO/NC do dodatniego zasilania — spowoduje to uszkodzenie przekaźnika optycznego.

Kroki aktywacji trybu maskowania

  1. Zakończ okablowanie i włącz urządzenie.
  2. W ciągu 1 minuty od włączenia zasilania dotknij zielonego przewodu odbiornika do jego GND (czarny przewód) pięć razy.
  3. Czerwone światło odbiornika miga, aby potwierdzić aktywację: żółty przewód przełącza się w tryb NC, tryb maskowania włączony.

Dopasowanie modelu i długości (Tabela)

Model Długość Docelowe typy bram przemysłowych
CL05-8L 500mm Małe drzwi dostępowe, drzwi użytkowe
CL10-8L 1000mm Średnie drzwi roletowe, drzwi garażowe
CL15-8L 1500mm Magazynowe drzwi segmentowe, drzwi centrów logistycznych
CL20-8L 2000mm Duże przemysłowe drzwi szybkie, drzwi do chłodni
CL25-8L 2500mm Bardzo duże drzwi doków załadunkowych, ciężkie drzwi przemysłowe

Rozwiązywanie problemów (Tabela problemów i rozwiązań)

Objawy usterki Rozwiązania
Niebieskie światło odbiornika miga (włączenie zasilania) Ponownie wyrównaj nadajnik i odbiornik, aby uzyskać wyrównanie równoległe
Czerwone światło nadajnika miga szybko Stabilizuj zasilanie do DC12-24V (unikaj <9V or>28V)
Brak działania zapobiegającego przytrzaśnięciu (urządzenie normalne) Sprawdź ponownie okablowanie zgodnie z instrukcją, aby naprawić błędy połączenia
Nie można wejść w tryb maskowania 1. Napraw uszczelnienie drzwi, aby zapobiec wyciekowi światła

2. Usuń zanieczyszczenia blokujące najniższą wiązkę

3. Upewnij się, że drzwi/przeszkoda spełniają minimalną ciągłą odległość blokowania

Ostrzeżenia dotyczące użytkowania i konserwacji (Kluczowe przypomnienia)

  • Trzymaj kable z dala od przewodów wysokiego napięcia i maszyn drzwiowych, aby uniknąć uszkodzeń.
  • Regularnie wycieraj soczewki nadajnika/odbiornika suchą, miękką szmatką, aby usunąć kurz/brud.
  • Nie zginaj/nie skręcaj urządzenia ani kabli; unikaj zarysowania soczewek na podczerwień.
  • Zapobiegaj świeceniu bezpośredniego światła słonecznego lub źródeł światła podczerwonego na odbiornik.
  • Upewnij się, że obiekty w trybie maskowania spełniają wymagania dotyczące minimalnej ciągłej odległości blokowania.
