Wielowiązkowy czujnik bezpieczeństwa do systemów drzwiowych z wyjściem NO/NC i szybką reakcją

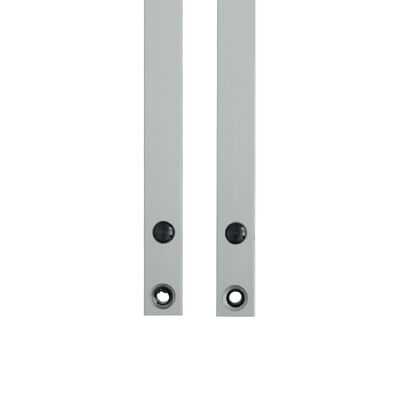

Wielowiązkowy czujnik bezpieczeństwa JUTAI CL20-8L to profesjonalne urządzenie ochronne przeznaczone do systemów drzwiowych, wyposażone w detekcję 8 wiązek, konfigurowalne wyjście NO/NC oraz szybkie działanie. Tworzy niewidzialną siatkę świetlną między nadajnikiem a odbiornikiem, natychmiast uruchamiając cofanie lub zatrzymanie drzwi w przypadku wtargnięcia personelu, rąk lub przedmiotów – skutecznie zapobiegając wypadkom przyciśnięcia i zmiażdżenia w zastosowaniach przemysłowych, komercyjnych i logistycznych. Dzięki ochronie IP67 i obudowie ze stopu aluminium zapewnia niezawodne bezpieczeństwo drzwi szybkich, drzwi rolowanych i drzwi automatycznych.

• Wielowiązkowe wykrywanie pełnego pokrycia: 8-wiązkowa siatka świetlna eliminuje martwe pola bezpieczeństwa na całej wysokości otworu drzwiowego (1729 mm), zapewniając brak pominięcia wykrywania małych przedmiotów, rąk lub kończyn. Gęste rozmieszczenie wiązek dostosowuje się do dynamicznego działania systemów drzwiowych, zapewniając wszechstronną ochronę przed przytrzaśnięciem.
• Konfigurowalne wyjście NO/NC: Domyślne wyjście NO spełnia standardowe wymagania systemów sterowania drzwiami; wyjście NC można skonfigurować za pomocą prostej operacji. Elastyczne przełączanie trybu wyjścia umożliwia bezproblemową integrację z różnymi panelami sterowania drzwiami i przekaźnikami bezpieczeństwa, zwiększając kompatybilność.
• Szybka reakcja dla bezpieczeństwa drzwi: Natychmiast wyzwala działania bezpieczeństwa (cofanie/zatrzymanie drzwi) po przerwaniu wiązki, dopasowując się do szybkiego działania drzwi szybkich i rolowanych. Eliminuje opóźnienia bezpieczeństwa w scenariuszach drzwi o dużym natężeniu ruchu, skutecznie zapobiegając wypadkom przytrzaśnięcia.
• Wytrzymała i niezawodna wydajność: Ochrona IP67 wytrzymuje kurz, zachlapania wodą i tymczasowe zanurzenie, nadaje się do instalacji drzwi wewnętrznych/zewnętrznych i trudnych warunków przemysłowych. Obudowa ze stopu aluminium jest odporna na korozję, zużycie mechaniczne i wibracje, zapewniając długoterminową stabilność przy częstym otwieraniu drzwi.
• Tryb wyłączania zapobiegający fałszywym alarmom: Blokowanie pierwszego kanału siatki świetlnej nie wyzwala reakcji bezpieczeństwa, dostosowując się do struktur szczelin drzwiowych i sekwencyjnego blokowania wiązek podczas normalnego zamykania. Zapobiega niepotrzebnym przerwom w działaniu drzwi, zachowując pełną ochronę przed niezamierzonymi wtargnięciami.

1. Zakończyć okablowanie zgodnie ze schematem połączeń i potwierdzić brak błędów połączeń.
2. Włączyć zasilanie czujnika (upewnić się, że zasilanie spełnia wymagania DC12-24V).
3. W ciągu 1 minuty od włączenia zasilania, dotknąć zielonego przewodu odbiornika (wyjście NO) do jego czarnego przewodu (GND) pięć razy z rzędu.
4. Obserwować szybkie miganie czerwonego światła odbiornika – oznacza to pomyślną aktywację: żółty przewód przełącza się w tryb NC, a tryb wyłączania jest włączony.

• Przemysłowe drzwi szybkie (zakłady produkcyjne, centra logistyczne)
• Drzwi rolowane (magazyny, sklepy detaliczne, budynki komercyjne)
• Drzwi automatyczne (budynki biurowe, centra handlowe, warsztaty przemysłowe)
• Drzwi chłodnicze (magazyny chłodnicze, komory mroźnicze)
• Drzwi garażowe (parkingi mieszkalne, komercyjne)

• Trzymać kable połączeniowe z dala od przewodów wysokiego napięcia/wysokoprądowych, mechanizmów drzwiowych i ścieżek wózków widłowych, aby uniknąć zakłóceń, ściskania lub uszkodzenia.
• Regularnie czyścić soczewki nadajnika i odbiornika suchą, miękką ściereczką, aby usunąć kurz, plamy oleju lub kondensację – brudne soczewki wpłyną na dokładność detekcji.
• Nie zginać, nie skręcać ani nie ciągnąć na siłę czujnika lub kabli; unikać zarysowania obudowy ze stopu aluminium lub soczewek podczerwieni.
• Zapobiegać bezpośredniemu padaniu światła słonecznego lub innych źródeł światła podczerwonego na odbiornik (zapobiega fałszywym wyzwoleniom lub awariom detekcji).
• Upewnić się, że drzwi lub przeszkoda używana do trybu wyłączania spełnia wymagania dotyczące minimalnej ciągłej odległości blokowania.
• Okresowo testować funkcję zapobiegającą przytrzaśnięciu i tryb wyjścia, aby upewnić się, że czujnik działa normalnie z systemem drzwiowym.

W celu uzyskania wsparcia technicznego, personalizacji lub zapytań zbiorczych, odwiedź naszą oficjalną stronę internetową: https://www.accesssecuritysolution.com/
