Światła bezpieczeństwa typu GridScan Mini dla drzwi dużych prędkości

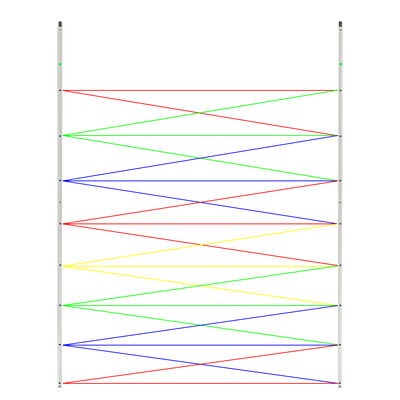

CG15-8L12 Czujnik kurtyny świetlnej bezpieczeństwa z funkcją zaślepiania krzyżowego

CG15-8L12 to przemysłowa kurtyna świetlna bezpieczeństwa IP67 przeznaczona do bram szybkobieżnych, bram przemysłowych, bram garażowych, bram chłodniczych, bram segmentowych i systemów bram automatycznych. Wykorzystuje 8 wiązek podczerwieni, aby stworzyć niezawodny obszar wykrywania bezpieczeństwa, pomagając zapobiegać przyszczypnięciu, kolizjom i przypadkowemu zamknięciu drzwi.

Model ten obsługuje zabezpieczenie przed zaślepieniem, dzięki czemu nadaje się do zastosowań w bramach przemysłowych, gdzie stałe dolne konstrukcje drzwi lub specjalne warunki instalacji mogą mieć wpływ na normalne wykrywanie. Gdy obiekt wejdzie w obszar chroniony, odbiornik wysyła sygnał przekaźnika przez zaciski NO, NC i COM, umożliwiając kontrolerowi drzwi zatrzymanie lub cofnięcie bramy w odpowiednim czasie.

Produkt ma smukłą aluminiową obudowę, odległość wykrywania 12 m wewnątrz/na zewnątrz, szybkość reakcji 23 ms i wodoodporność IP67. Nadaje się do wymagających środowisk przemysłowych, takich jak magazyny, fabryki, kanały logistyczne, chłodnie i strefy załadunku.

Kluczowe funkcje

• 8 wiązek podczerwieni zapewnia niezawodną ochronę drzwi
• Odległość wykrywania 12 m do zastosowań wewnętrznych i zewnętrznych
• Szybka reakcja 23 ms dla systemów bram szybkobieżnych
• Funkcja zaślepiania dla specjalnych konstrukcji bram przemysłowych
• Wyjście przekaźnikowe NO, NC i COM umożliwiające łatwe podłączenie sterownika
• Wodoodporna i pyłoszczelna ochrona IP67
• Obudowa ze stopu aluminium o kompaktowej, smukłej konstrukcji
• Wysokość ochronna 1225 mm i długość produktu 1480 mm
• Nadaje się do bram szybkobieżnych, bram przemysłowych, bram garażowych i bram chłodniczych
• Łatwa instalacja za pomocą nadajnika, odbiornika i kabla synchronizacyjnego

Dane techniczne

Aplikacje

CG15-8L12 nadaje się do:

• Bramy szybkobieżne
• Drzwi przemysłowe
• Bramy garażowe
• Drzwi chłodnicze
• Bramy segmentowe
• Drzwi rolowane
• Drzwi wejściowe do magazynu
• Drzwi kanałów logistycznych
• Automatyczne systemy bezpieczeństwa drzwi

Zasada działania

System składa się z nadajnika i odbiornika instalowanych po obu stronach otworu drzwiowego. Nadajnik wysyła wiązki podczerwieni do odbiornika, tworząc chroniony obszar detekcji. Gdy wiązka zostanie zablokowana przez osobę, pojazd, paletę lub inną przeszkodę, odbiornik zmienia stan wyjścia przekaźnikowego i wysyła sygnał bezpieczeństwa do kontrolera drzwi.

Pomaga to w zatrzymaniu, ponownym otwarciu lub cofnięciu drzwi przed kontaktem, poprawiając bezpieczeństwo podczas operacji zamykania drzwi.
