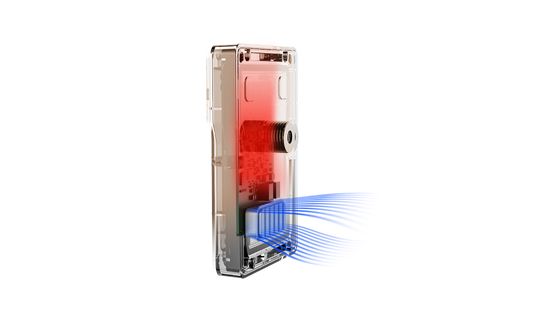

RD79-6M Inteligentny czujnik radarowy bramy barierowej do wykrywania pojazdów pieszych, ochrony przed zderzeniami i kontroli dostępu do parkingu

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	RD79-6M
Dokument	RD79-6M.pdf
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Karton
Czas dostawy	5-8 dni roboczych
Zasady płatności	L/C, D/A, D/P, T/T, Western Union
Możliwość Supply	1000 sztuk/m

Szczegóły Produktu

Typ produktu	Czujnik radarowy bramy bariery	Technologia radarowa	Radary fal milimetrowych 79 GHz
Częstotliwość robocza	79–81 GHz	Tryb radarowy	Zabezpieczenie przed zgnieceniem / spust / spust z pochylonym mocowaniem
Rozdzielczość odległości	4cm	Konfiguracja anteny	Antena 2T4R
Cel wykrywania	Tylko pojazd / wykrywanie pieszych i pojazdów	Typ ramienia bariery	Ramię proste / ramię składane / ramię ogrodzeniowe / bariera reklamowa
Metoda komunikacji	Metoda komunikacji	Konfiguracja aplikacji	Kontrola GL
Czas reakcji	≤100ms	Napięcie zasilania	DC 12–24 V
Średni prąd	200 mA przy 12 V	Maksymalny prąd	600mA
Średnia moc	1,2 W przy 12 V	Temperatura pracy	-40℃ do +80℃
Ocena ochrony	IP66	Rozmiar produktu	73,5 × 110,9 × 32,8 mm
Wyjście okablowania	Zasilanie, GND, RS485, COM, NO	Główna funkcja	Bariera chroniąca przed zgnieceniem i wyzwalacz otwierania

Zostaw wiadomość

opis produktu

RD79-6M Inteligentny czujnik radarowy bramy barierowej do wykrywania pojazdów pieszych, ochrony przed zderzeniami i kontroli dostępu do parkingu

Przegląd produktu

RD79-6M 79GHz Barrier Gate Radar Sensor zapewnia zaawansowaną ochronę anty-zniszczeniu i wykrywanie wyzwalacza dla bram bariery parkingowej, systemów zarządzania wejściem i wyjściem, parkingi,podziemne garaże, oraz systemów kontroli dostępu pojazdów.

Ten czujnik radarowy o falie milimetrowej 79GHz wykrywa pojazdy lub pieszych w strefie ramienia bariery, umożliwiając bezpieczniejsze podnoszenie i opuszczanie.W porównaniu z tradycyjnymi detektorami pętli lub czujnikami podczerwieni, RD79-6M wykorzystuje technologię radarową LFM-CW o częstotliwości 79 GHz z strukturą anteny 2T4R, zapewniając wysoką rozdzielczość na odległość, dokładne wykrywanie celu,i stabilna eksploatacja na zewnątrz lub w skomplikowanych warunkach parkowania.

Radar obsługuje wiele typów ramion barierowych, w tym ramiona prostych, składanych, barier ogrodzeniowych i barier reklamowych.i w trybie wyzwalacza z nachylonym zamontowaniemDzięki konfiguracji aplikacji Bluetooth i komunikacji RS485, instalatorzy mogą wygodnie dostosować parametry podczas uruchamiania projektu.

Kluczowe cechy

Podwójna funkcjonalność- Zintegrowany z ochroną antyprzęsieniową i wykrywaniem spustu w jednym czujniku radarowym
Radary wysokiej precyzji 79 GHz- wykrywanie fal milimetrowych 79-81 GHz z rozdzielczością odległości 4 cm
Oddzielenie człowieka od pojazdu- obsługuje tryby wykrywania pojazdów wyłącznie lub pieszych oraz pojazdów
Kompatybilność wielokrotnego ramienia bariery- Działa z prostym ramieniem, składanym ramieniem, ramieniem ogrodzeniowym i reklamowym bramami barierowymi
Debugging aplikacji Bluetooth- Można go skonfigurować za pośrednictwem aplikacji GL Control z połączeniem Bluetooth
regulowany zakres wykrywania- Dostosowywalna odległość lewy/prawy, długa odległość wykrywania i blisko odległość nie wykrywania
RS485 Wyjście łączności i przekaźnika- Kompatybilny z sterownikami bram barierowych i systemami kontroli dostępu do parkingu
Ochrona zewnętrzna IP66- obudowa z PC i stopów aluminium z zakresem pracy od -40°C do +80°C

Specyfikacje techniczne

Pozycja	Specyfikacja
Model	RD79-6M
Rodzaj produktu	Czujnik radarowy bramy bariery
Częstotliwość działania	79-81 GHz
Technologia radarowa	Radary fal milimetrowych LFM-CW
Antenna	2T4R
Rozstrzygnięcie odległości	4 cm
Cel wykrywania	Wykrywanie tylko pojazdów / pieszych i pojazdów
Rodzaj bramy bariery	Ramię prosto / ramię składane / ramię ogrodzenie / bariera reklamowa
Komunikacja	Bluetooth / RS485
Czas reakcji	≤ 100 ms
Napięcie zasilania	DC12-24V
Średni prąd	200mA@12V
Maksymalny prąd roboczy	600 mA
Średnia moc	1.2W@12V
Materiały mieszkaniowe	PC + stop aluminium
Wielkość produktu	73.5 * 110,9 * 32,8 mm
Ocena ochrony	IP66
Temperatura pracy	-40°C do +80°C

Definicja okablowania

Kolor drutu	Funkcja
Czerwony	+12-24V prądu stałego
Czarne	GND
Zielona	RS485 B
Żółty	RS485 A+
Niebieski	COM
Biały	Nie
Brązowy	Z zastrzeżeniem
Pomarańczowy	Z zastrzeżeniem

Wnioski

Bramy bariery parkingowej
Wjazdy i wyjścia z parkingu
Kontrola dostępu do podziemnego garażu
Bramy parkingowe dla mieszkań
Systemy parkowania w budynkach komercyjnych
Zarządzanie wejściem pojazdu
Wrota barierowe z prostymi ramionami
Włoki z opakowaniami
Ogrodzenia barierowe
Bramy bariery reklamowej
Ochrona przed zniszczeniem przez bramę bariery
Wykrycie wyzwalacza pojazdu

Wskazówki do instalacji

Radar jest zainstalowany po stronie szafki bramki barierowej. Instalacja wymaga otwierania otworu Φ17 mm, z poziomą odległością od szafki barierowej około 23-33 cm,i stała odległość otworu od podłoża zależna od wielkości bariery.

Zalecane miejsca montażu:

Zainstalować radar po stronie szafki bramy bariery zwróconej do obszaru ramienia bariery
Utrzymać obszar wykrywania radarowego w linii z strefą ochrony ramienia bariery
Ustawić właściwy rodzaj ramienia bariery i kierunek w aplikacji
Wykonanie uczenia się w tle po instalacji i dostosowaniu parametrów
Utrzymać ludzi i pojazdy z dala od strefy wykrywania podczas badania tła
Zapisz konfigurację po zakończeniu ustawień wszystkich parametrów

Częste pytania

P1: Do czego głównie stosuje się RD79-6M?

Odpowiedź: RD79-6M jest głównie stosowany do bram barierowych parkingowych w celu zapewnienia ochrony przeciwprzetłoczeniu i wykrywania wyzwalacza dla pojazdów i pieszych.

K2: Jaką częstotliwość używa RD79-6M?

Odpowiedź: RD79-6M działa na częstotliwości radaru fal milimetrowych 79-81 GHz.

P3: Czy RD79-6M może zastąpić tradycyjny detektor pętli?

Odpowiedź: W wielu zastosowaniach bram barierowych RD79-6M może być stosowany jako wyzwalacz oparty na radarach lub rozwiązanie wykrywające zanieczyszczenia, zwłaszcza tam, gdzie instalacja pętli naziemnej jest trudna.

P4: Czy obsługuje wykrywanie pieszych?

Radar obsługuje tylko pojazdy i pieszych oraz pojazdy.

P5: Jakie typy ramion barierowych są obsługiwane?

A: Wspiera aplikacje z ramieniem prostym, ramieniem składanym, ramieniem ogrodzeniowym i reklamową barierą.

P6: Jak skonfigurowany jest radar?

Odpowiedź: Radar można skonfigurować za pośrednictwem aplikacji GL Control za pomocą połączenia Bluetooth.

P7: Jakie metody komunikacji są obsługiwane?

Odpowiedź: RD79-6M obsługuje komunikację Bluetooth i RS485.

P8: Jakie jest napięcie robocze?

Odpowiedź: napięcie robocze wynosi DC12-24V.

P9: Czy nadaje się do użytku na zewnątrz?

Odpowiedź: Tak. RD79-6M posiada klasę ochrony IP66 i działa od -40°C do +80°C.

P10: Czy wspiera naukę z przeszłości?

Odpowiedź: Tak. Po zainstalowaniu i ustawieniu parametrów, uczenie się z przeszłości pomaga radarowi dostosować się do środowiska i poprawić stabilność wykrywania.
