79GHz Radar bariery fali milimetrowej z wykrywaniem wyzwalacza anty-przemalowania Bluetooth debugging i wyjście RS485

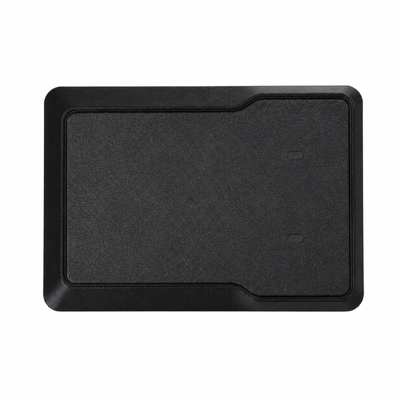

RD79-6M Radar do bramy zaporowej 79 GHz do detekcji antyzgnieceniowej i wyzwalania, IP66, Bluetooth, RS485

RD79-6M to radarowy czujnik fali milimetrowej 79 GHz przeznaczony do bram zaporowych, zarządzania wjazdami i wyjazdami, parkingów, garaży podziemnych i systemów kontroli dostępu pojazdów. Może być używany zarówno do ochrony przed zgnieceniem, jak i do detekcji wyzwalania, pomagając bramie zaporowej wykrywać pojazdy lub pieszych w strefie ramienia zapory i bezpieczniej sterować podnoszeniem lub opuszczaniem.

W porównaniu z tradycyjnymi detektorami pętlowymi lub czujnikami podczerwieni, RD79-6M wykorzystuje technologię radaru LFM-CW 79 GHz z anteną 2T4R. Zapewnia wysoką rozdzielczość odległości, dokładne wykrywanie celów i stabilne działanie w środowiskach zewnętrznych lub złożonych parkingach. Radar może pomóc zredukować fałszywe wyzwalanie i poprawić bezpieczeństwo bramy zaporowej, szczególnie w miejscach o częstym ruchu pojazdów i ograniczonej przestrzeni instalacyjnej.

Radar obsługuje wiele typów ramion zapór, w tym zapory z ramieniem prostym, składanym, ogrodzeniowym i reklamowym. Obsługuje również różne tryby detekcji, w tym tryb antyzgnieceniowy, tryb wyzwalania i tryb wyzwalania z montażem pochyłym. Dzięki konfiguracji przez aplikację Bluetooth i komunikacji RS485, instalatorzy mogą wygodniej dostosowywać parametry podczas uruchamiania projektu.

• Jedno urządzenie do detekcji antyzgnieceniowej i wyzwalania - RD79-6M integruje ochronę antyzgnieceniową i detekcję wyzwalania w jednym czujniku radarowym. Może pomóc chronić pojazdy i pieszych pod ramieniem zapory, a jednocześnie zapewniać detekcję wyzwalania pojazdów do sterowania bramą zaporową.
• Wysokoprecyzyjna technologia radarowa 79 GHz - Radar działa w zakresie 79-81 GHz i wykorzystuje detekcję fali milimetrowej w celu poprawy rozdzielczości kątowej i dokładności pomiaru. Rozdzielczość odległości 4 cm pomaga precyzyjniej wykrywać cele wokół ramienia zapory.
• Obsługuje separację człowiek-pojazd - Radar obsługuje wybór typu celu, w tym tylko detekcję pojazdów oraz detekcję pieszych i pojazdów. Dzięki temu nadaje się do projektów parkingowych o różnych wymaganiach dotyczących bezpieczeństwa i zarządzania ruchem.
• Kompatybilność z wieloma typami ramion zapór - RD79-6M obsługuje zastosowania z ramieniem prostym, składanym, ogrodzeniowym i reklamowym. Instalatorzy mogą wybrać typ ramienia zapory w aplikacji zgodnie z rzeczywistą lokalizacją.
• Debugowanie przez aplikację Bluetooth - Radar można konfigurować za pomocą aplikacji GL Control. Instalatorzy mogą wyszukiwać urządzenie RD79-6M, łączyć się przez Bluetooth, wprowadzać hasło, odczytywać konfigurację, dostosowywać parametry, przeprowadzać uczenie w tle, zapisywać konfigurację i restartować radar.
• Regulowany zasięg detekcji - Aplikacja pozwala użytkownikom dostosować odległość lewą, odległość prawą, daleki zasięg detekcji i bliski zasięg niedetekcji zgodnie z rzeczywistym scenariuszem bramy zaporowej. Pomaga to poprawić konfigurację strefy antyuderzeniowej i zredukować fałszywe detekcje.
• Komunikacja RS485 i wyjście przekaźnikowe - Schemat połączeń pokazuje wejście zasilania DC, komunikację RS485 A/B, wyjście COM i NO. Dzięki temu radar nadaje się do sterowników bram zaporowych i systemów kontroli dostępu na parkingach.
• Ochrona zewnętrzna IP66 - Radar posiada stopień ochrony IP66, obudowę z PC i stopu aluminium oraz zakres temperatur pracy od -40°C do +80°C, co czyni go odpowiednim do zewnętrznych parkingów, garaży podziemnych i trudnych warunków pogodowych.

• Bramy zaporowe parkingowe
• Wjazdy i wyjazdy z parkingów
• Kontrola dostępu do garaży podziemnych
• Bramy parkingowe osiedli mieszkaniowych
• Systemy parkingowe budynków komercyjnych
• Zarządzanie wjazdami pojazdów
• Bramy zaporowe z ramieniem prostym
• Bramy zaporowe z ramieniem składanym
• Bramy zaporowe ogrodzeniowe
• Bramy zaporowe reklamowe
• Ochrona antyzgnieceniowa bramy zaporowej
• Detekcja wyzwalania pojazdów

Radar jest instalowany po stronie szafy bramy zaporowej. Zgodnie z referencją instalacyjną w instrukcji, otwór montażowy ma średnicę 17 mm, odległość pozioma od szafy bramy wynosi około 23-33 cm, a odległość otworów mocujących od podłoża zmienia się w zależności od rozmiaru bramy. Instrukcja zawiera również wymiary produktu 73,5 * 110,9 * 32,8 mm.

• Zainstaluj radar po stronie szafy bramy zaporowej, skierowany w stronę obszaru ramienia zapory.
• Utrzymuj obszar detekcji radaru wyrównany ze strefą ochrony ramienia zapory.
• Ustaw prawidłowy typ ramienia zapory i kierunek w aplikacji.
• Przeprowadź uczenie w tle po instalacji i dostosowaniu parametrów.
• Trzymaj ludzi i pojazdy z dala od strefy detekcji podczas uczenia w tle.
• Zapisz konfigurację po zakończeniu wszystkich ustawień parametrów.
