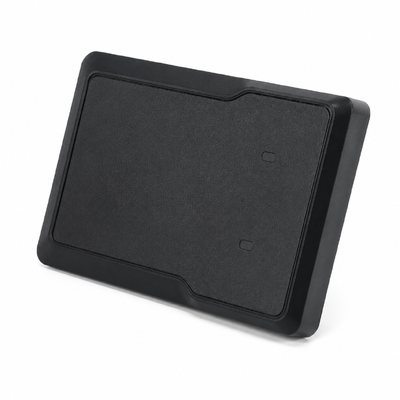

RD79-6M 79GHz Barrier Gate Radar Sensor z wykrywaniem antykrzyżowania i wyzwalacza dla IP66 zewnętrznych barier parkingowych

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	RD79-6M
Dokument	RD79-6M.pdf
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Karton
Czas dostawy	5-8 dni roboczych
Zasady płatności	L/C, D/A, D/P, T/T, Western Union
Możliwość Supply	1000 sztuk/m

Szczegóły Produktu

Typ produktu	Czujnik radarowy bramy bariery	Technologia radarowa	Radary fal milimetrowych 79 GHz
Częstotliwość robocza	79–81 GHz	Tryb radarowy	Zabezpieczenie przed zgnieceniem / spust / spust z pochylonym mocowaniem
Rozdzielczość odległości	4cm	Konfiguracja anteny	Antena 2T4R
Cel wykrywania	Tylko pojazd / wykrywanie pieszych i pojazdów	Typ ramienia bariery	Ramię proste / ramię składane / ramię ogrodzeniowe / bariera reklamowa
Metoda komunikacji	Metoda komunikacji	Konfiguracja aplikacji	Kontrola GL
Czas reakcji	≤100ms	Napięcie zasilania	DC 12–24 V
Średni prąd	200 mA przy 12 V	Maksymalny prąd	600mA
Średnia moc	1,2 W przy 12 V	Temperatura pracy	-40℃ do +80℃
Ocena ochrony	IP66	Rozmiar produktu	73,5 × 110,9 × 32,8 mm
Wyjście okablowania	Zasilanie, GND, RS485, COM, NO	Główna funkcja	Bariera chroniąca przed zgnieceniem i wyzwalacz otwierania

Zostaw wiadomość

opis produktu

Bariera parkingowa radarowa RD79-6M

Przegląd produktu

RD79-6M to czujnik radarowy fal milimetrowych 79 GHz przeznaczony do bram parkingowych, zarządzania wjazdami i wyjazdami, parkingów, garaży podziemnych oraz systemów kontroli dostępu pojazdów. Zapewnia zarówno ochronę przed zgnieceniem, jak i wykrywanie wyzwalające, pomagając bramom parkingowym bezpiecznie wykrywać pojazdy lub pieszych w strefie ramienia bariery oraz kontrolować ruchy podnoszenia lub opuszczania.

W porównaniu z tradycyjnymi detektorami pętlowymi lub czujnikami podczerwieni, RD79-6M wykorzystuje technologię radaru LFM-CW 79 GHz z konstrukcją anteny 2T4R. Zapewnia wysoką rozdzielczość odległości, dokładne wykrywanie celów i stabilne działanie w warunkach zewnętrznych lub złożonych środowiskach parkingowych. Radar pomaga zmniejszyć liczbę fałszywych wyzwoleń i poprawia bezpieczeństwo bram parkingowych, szczególnie w miejscach o częstym ruchu pojazdów i ograniczonej przestrzeni instalacyjnej.

Kluczowe cechy

Jedno urządzenie do ochrony przed zgnieceniem i wykrywania wyzwalającego - integruje obie funkcje w jednym czujniku radarowym
Technologia radaru o wysokiej precyzji 79 GHz - praca w zakresie 79-81 GHz z rozdzielczością odległości 4 cm
Obsługuje separację człowiek-pojazd - tryby wykrywania tylko pojazdów lub pieszych i pojazdów
Kompatybilność z wieloma typami ramion barier - zastosowania z ramionami prostymi, składanymi, ogrodzeniowymi i reklamowymi
Debugowanie przez aplikację Bluetooth - konfiguracja za pomocą aplikacji GL Control z połączeniem Bluetooth
Regulowany zasięg wykrywania - konfigurowalna odległość lewo/prawo i parametry wykrywania
Komunikacja RS485 i wyjście przekaźnikowe - kompatybilność z kontrolerami bram parkingowych i systemami kontroli dostępu
Ochrona zewnętrzna IP66 - obudowa z PC i stopu aluminium, temperatura pracy od -40°C do +80°C

Specyfikacje techniczne

Element	Specyfikacja
Model	RD79-6M
Typ produktu	Czujnik radarowy bramy parkingowej
Częstotliwość pracy	79-81 GHz
Technologia radarowa	Radar fal milimetrowych LFM-CW
Antena	2T4R
Rozdzielczość odległości	4 cm
Wykrywany cel	Tylko pojazdy / Wykrywanie pieszych i pojazdów
Typ bramy parkingowej	Ramię proste / Ramię składane / Ramię ogrodzeniowe / Bariera reklamowa
Komunikacja	Bluetooth / RS485
Czas reakcji	≤100 ms
Napięcie zasilania	DC12-24V
Średni prąd	200 mA przy 12V
Maksymalny prąd roboczy	600 mA
Średnia moc	1,2 W przy 12V
Materiał obudowy	PC + stop aluminium
Rozmiar produktu	73,5 * 110,9 * 32,8 mm
Stopień ochrony	IP66
Temperatura pracy	-40°C do +80°C

Definicja okablowania

Kolor przewodu	Funkcja
Czerwony	+12-24V DC
Czarny	GND
Zielony	RS485 B-
Żółty	RS485 A+
Niebieski	COM
Biały	NO
Brązowy	Zarezerwowany
Pomarańczowy	Zarezerwowany

Zastosowania

Bramy parkingowe
Wjazdy i wyjazdy z parkingów
Kontrola dostępu do garaży podziemnych
Bramy parkingowe osiedli mieszkaniowych
Systemy parkingowe budynków komercyjnych
Zarządzanie wjazdami pojazdów
Bramy z ramieniem prostym
Bramy z ramieniem składanym
Bramy z ramieniem ogrodzeniowym
Bramy reklamowe
Ochrona przed zgnieceniem w bramach parkingowych
Wykrywanie wyzwalające pojazdy

Uwagi dotyczące instalacji

Radar jest instalowany po stronie szafy bramy parkingowej. Zgodnie z referencją instalacyjną w instrukcji, otwór ma średnicę 17 mm, odległość pozioma od szafy bramy wynosi około 23-33 cm, a odległość otworów mocujących od podłoża zmienia się w zależności od rozmiaru bramy.

Zalecane punkty instalacji:

Zainstaluj radar po stronie szafy bramy parkingowej, skierowany w stronę obszaru ramienia bariery
Utrzymuj obszar detekcji radaru wyrównany ze strefą ochrony ramienia bariery
Ustaw prawidłowy typ i kierunek ramienia bariery w aplikacji
Przeprowadź uczenie w tle po instalacji i dostosowaniu parametrów
Trzymaj ludzi i pojazdy z dala od strefy detekcji podczas uczenia w tle
Zapisz konfigurację po zakończeniu wszystkich ustawień parametrów

Często zadawane pytania

Do czego głównie służy RD79-6M?

RD79-6M jest głównie używany do bram parkingowych w celu zapewnienia ochrony przed zgnieceniem i wykrywania wyzwalającego dla pojazdów i pieszych.

Jakiej częstotliwości używa RD79-6M?

RD79-6M działa na częstotliwości radaru fal milimetrowych 79-81 GHz.

Czy RD79-6M może zastąpić tradycyjny detektor pętlowy?

W wielu zastosowaniach bram parkingowych RD79-6M może być używany jako radarowe rozwiązanie wyzwalające lub wykrywające zgniecenia, szczególnie tam, gdzie instalacja pętli naziemnej jest trudna.

Czy obsługuje wykrywanie pieszych?

Tak. Radar obsługuje tryby wykrywania tylko pojazdów oraz wykrywania pieszych i pojazdów.

Jakie typy ramion barier są obsługiwane?

Obsługuje zastosowania z ramionami prostymi, składanymi, ogrodzeniowymi i reklamowymi.

Jak konfigurowany jest radar?

Radar można konfigurować za pomocą aplikacji GL Control poprzez połączenie Bluetooth. Instalatorzy mogą ustawić tryb urządzenia, typ bariery, kierunek ramienia, wykrywany cel i zasięg wykrywania.

Jakie metody komunikacji są obsługiwane?

RD79-6M obsługuje komunikację Bluetooth i RS485.

Jakie jest napięcie robocze?

Napięcie robocze wynosi DC12-24V.

Czy nadaje się do użytku zewnętrznego?

Tak. RD79-6M ma stopień ochrony IP66 i pracuje w temperaturach od -40°C do +80°C.

Czy obsługuje uczenie w tle?

Tak. Po instalacji i ustawieniu parametrów, uczenie w tle pomaga radarowi dostosować się do środowiska miejsca i poprawić stabilność detekcji.
