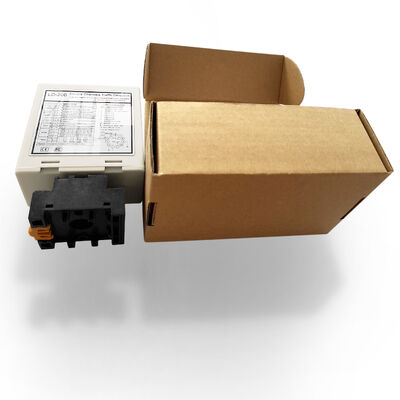

Detektor pętli podwójnego kanału LD-200 o 16-stopniowej czułości, stabilnym wyjściu z pojazdu i zasięgu czuwania 20-2000 μH

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	LD-200
Dokument	LD-200.202.pdf
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Rysunek
Czas dostawy	5 - 8 dni roboczych
Zasady płatności	T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Możliwość Supply	1000 sztuk miesięcznie

Szczegóły Produktu

Wymagania dotyczące zasilania	110–240 V AC (48–63 Hz)	Zakres samoobrotowy	20-2000 uh
Wrażliwość	16-kierunkowy do wyboru/najwyższy 0,010% Dl/L/najniższy 2,56%	Temp operacji	-40 ~ +70℃
Czasy reakcji	Włączenie 10-90 ms/wyłączenie 10-90 ms	Specyfikacja	13,68,65,2
Podkreślić	Detektor pętli z 16 poziomami czułości , Stabilne wyjście obecności pojazdu Detektor pętli pojazdu , Detektor pętli indukcyjnej o zakresie wykrywania 20–2000 μH

Zostaw wiadomość

opis produktu

LD-200 Pętlowy Detektor Parkingowy z 16-poziomową Czułością i Stabilnym Wyjściem Obecności Pojazdu

Przegląd Produktu

Dwukanałowy Detektor Pętlowy do Bram Parkingowych 110-240VAC (48 do 63Hz) - Zaawansowany system detekcji pojazdów do zarządzania parkingiem i kontroli dostępu.

Kluczowe Zalety

Szeroki Zakres Detekcji i Wysoka Czułość: Dokładne wykrywanie różnych pojazdów dzięki szerokiemu zakresowi detekcji od 15 do 2000 μH
Funkcja Automatycznego Resetu: Zwiększa stabilność systemu poprzez automatyczne resetowanie w przypadku awarii
Rozpoznawanie Kierunku: Precyzyjna aktywacja w oparciu o kierunek ruchu pojazdu
Ochrona Przeciwprzepięciowa 40000V: Solidna ochrona zapewnia długotrwałą trwałość
Szerokie Środowisko Pracy: Stabilna wydajność w temperaturach od -40°C do +70°C

Podstawowa Funkcjonalność

Detekcja Pojazdu: Dokładnie wykrywa pojazdy za pomocą technologii indukcyjnej opartej na zmianach indukcyjności

Rozpoznawanie Kierunku: Identyfikuje konkretne kierunki ruchu pojazdu dla precyzyjnej kontroli bramy

Automatyczny Reset: Eliminuje ręczną interwencję poprzez automatyczne resetowanie podczas awarii

Wyjście Przekaźnikowe: Dostarcza sygnały wyjściowe przekaźnikowe do sterowania bramą, zarządzania ruchem i zliczania pojazdów

Zastosowania

Systemy Zarządzania Ruchem
Automatyka Bram
Zarządzanie Obiektami Parkingowymi
Systemy Kontroli Dostępu
Sterowanie Sygnalizacją Świetlną
Zliczanie i Analiza Pojazdów

Zdjęcia Produktu

Dwukanałowy Indukcyjny Detektor Pętlowy do Zarządzania Parkingiem Samochodowym

Schemat Podłączenia Detektora Pętlowego

Przełączniki Wyboru Czułości

Wskaźniki i Przełączniki

Dioda LED Zasilania (CZERWONA): Zapala się po włączeniu zasilania

Dioda LED Detekcji CH1:

Ciągłe: Detekcja pojazdu
Wolne miganie: Zwarcie pętli lub niewystarczająca liczba zwojów
Szybkie miganie: Przerwa w pętli lub nadmierna liczba zwojów

Dioda LED Detekcji CH2:

Ciągłe: Detekcja pojazdu
Wolne miganie: Zwarcie pętli lub niewystarczająca liczba zwojów
Szybkie miganie: Przerwa w pętli lub nadmierna liczba zwojów

Wybór Czułości

Regulacja czułości i częstotliwości za pomocą 7-pozycyjnych i 10-pozycyjnych przełączników DIP:

Przełączniki DIP 6, 7, 8 sterują czułością CH1 (0,8 do 0,015)
Przełączniki DIP 3, 4, 5 sterują czułością CH2 (0,8 do 0,015)

Wybór Funkcji Pętli Kanału 1

Ustawienia Funkcji Specjalnych

Wybór Czułości CH1 i CH2

Ustawienie Częstotliwości

Uwaga dotycząca przycisku Reset: LD-200 musi zostać zresetowany po każdej zmianie ustawień przełączników DIP.

Wytyczne Instalacyjne

Użyj drutów ferromagnetycznych do cewki indukcyjnej (łączna długość do 500 metrów)
Rozmiar wycięcia cewki: Prostokąt o długości 1,0-2,0 m * szerokości 0,8-1,2 m
Unikaj kątów prostych w narożnikach
Podczas instalacji utrzymuj wtyczkę i gniazdo produktu w pozycji pionowej

Przegląd Zalecanej Instalacji Cewki

Prawidłowa Orientacja Instalacji

Integracja Systemu

Seria Dwukanałowych Detektorów Pętlowych JUTAI LD200/202 z funkcją rozpoznawania kierunku dla aplikacji jednostronnego wjazdu i wyjazdu.Kompatybilne Komponenty

Kontroler Jednej Bramy JUTAI (Model: AC-11)

Bariera Bramowa JUTAI (Model: BR-110)
Czytnik RFID dalekiego zasięgu JUTAI (Model: PUHF-9)
Cewki Pętlowe Odporne na Wysokie Temperatury (Model: JTHT-11)
Proces Operacyjny

Proces Wjazdu

Jednoczesna Aktywacja Cewek Pętlowych:

Obie cewki pętlowe są aktywowane podczas wjazdu samochoduAktywacja Czytnika UHF:
LD-200/202 wyzwala wewnętrzny czytnik UHFOdczyt ID Karty:
Czytnik przesyła ID do kontrolera przez wyjście WiegandWeryfikacja ID i Otwarcie Bramy:
Kontroler weryfikuje ID i otwiera bramę wyjazdowąWjazd Pojazdu:
Ramię bariery automatycznie opada po przejeździe pojazduZapewnienie Bezpieczeństwa:
LD-100/102 zapewnia bezpieczeństwo i funkcję zapobiegającą zgnieceniuProces Wyjazdu

Aktywacja Czytnika UHF:

LD-200/202 wyzwala wewnętrzny czytnik UHFWeryfikacja ID i Otwarcie Bramy:
Kontroler weryfikuje ID i otwiera bramę wyjazdowąWyjazd Pojazdu:
Ramię bariery opada automatycznie po przejeździe pojazduŚrodki Bezpieczeństwa:
LD-100/102 zapewnia bezpieczeństwo podczas procesu wyjazduRozpoznawanie Kierunku

Zapewnia, że dwukanałowy detektor pętlowy nie wyzwoli sygnału ponownie, gdy samochód przejeżdża obok innego czytnika UHF, utrzymując dokładne zapisy wjazdu/wyjazdu.

Funkcja Rozpoznawania Kierunku
