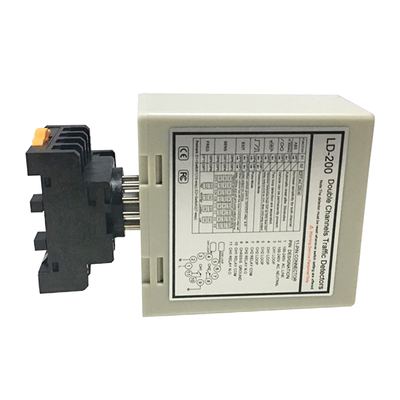

LD-200 Dwukanałowy Detektor Pętli Indukcyjnej z Automatycznym Restartem, Odpornością na Zakłócenia i Rozpoznawaniem Kierunku

Miejsce pochodzenia	Chiny
Nazwa handlowa	JUTAI
Orzecznictwo	CE
Numer modelu	LD-200
Dokument	LD-200.202.pdf
Minimalne zamówienie	1
Cena	negotiable
Szczegóły pakowania	Rysunek
Czas dostawy	5 - 8 dni roboczych
Zasady płatności	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Możliwość Supply	1000 sztuk miesięcznie

Szczegóły Produktu

Wymagania dotyczące zasilania	110–240 V AC (48–63 Hz)	Zakres samoobrotowy	20-2000 uh
Wrażliwość	16-kierunkowy do wyboru/najwyższy 0,010% Dl/L/najniższy 2,56%	Temp operacji	-40 ~ +70℃
Czasy reakcji	Włączenie 10-90 ms/wyłączenie 10-90 ms	Specyfikacja	13,68,65,2
Podkreślić	Automatyczny detektor pętli ponownego uruchomienia , Detektor pętli pojazdu o działaniu przeciwzakłóceniowym , Dwukanałowy detektor pętli z rozpoznawaniem kierunku

Zostaw wiadomość

opis produktu

Dwukanałowy detektor pojazdów LD-200

Dwucewkowy detektor pętli indukcyjnej do wykrywania liczby pojazdów i zarządzania parkingiem

Przegląd produktu

Dwukanałowy detektor pętli indukcyjnej do szlabanów parkingowych 110-240VAC (48 do 63Hz) - Zaawansowany system wykrywania pojazdów do zastosowań w zarządzaniu parkingiem i kontroli dostępu.

Kluczowe zalety

Szeroki zakres wykrywania i wysoka czułość: Dokładne wykrywanie różnych pojazdów dzięki szerokiemu zakresowi wykrywania od 15 do 2000 μH
Funkcja automatycznego resetowania: Zwiększa stabilność systemu poprzez automatyczne resetowanie w przypadku awarii
Rozpoznawanie kierunku: Precyzyjna aktywacja w oparciu o kierunek ruchu pojazdu
Ochrona przeciwprzepięciowa 40000V: Solidna ochrona zapewnia długotrwałą trwałość
Szerokie środowisko pracy: Stabilna wydajność w temperaturach od -40°C do +70°C

Podstawowa funkcjonalność

Wykrywanie pojazdów: Dokładnie wykrywa pojazdy za pomocą technologii indukcyjnego wykrywania opartej na zmianach indukcyjności

Rozpoznawanie kierunku: Identyfikuje konkretne kierunki ruchu pojazdu w celu precyzyjnej kontroli bramy

Automatyczne resetowanie: Eliminuje ręczną interwencję poprzez automatyczne resetowanie podczas awarii

Wyjście przekaźnikowe: Dostarcza sygnały wyjściowe przekaźnika do sterowania bramą, zarządzania ruchem i zliczania pojazdów

Zastosowania

Systemy zarządzania ruchem
Automatyka bramowa
Zarządzanie obiektami parkingowymi
Systemy kontroli dostępu
Sterowanie sygnalizacją świetlną
Zliczanie i analiza pojazdów

Zdjęcia produktu

Dwukanałowy detektor pętli indukcyjnej do zarządzania parkingiem samochodowym

Schemat podłączenia detektora pętli

Przełączniki wyboru czułości

Wskaźniki i przełączniki

Wskaźnik	Status	Znaczenie
Dioda LED zasilania (CZERWONA)	Świeci	Zasilanie włączone
Dioda LED wykrywania CH1	Ciągłe	Wykrywanie pojazdu
	Wolne miganie	Zwarcie pętli lub niewystarczająca liczba zwojów
	Szybkie miganie	Przerwa w obwodzie pętli lub nadmierna liczba zwojów
Dioda LED wykrywania CH2	Ciągłe	Wykrywanie pojazdu
	Wolne miganie	Zwarcie pętli lub niewystarczająca liczba zwojów
	Szybkie miganie	Przerwa w obwodzie pętli lub nadmierna liczba zwojów

Wybór czułości

Regulacja czułości i częstotliwości za pomocą 7-pozycyjnych i 10-pozycyjnych ustawień przełączników DIP:

Przełączniki DIP 6, 7, 8 sterują czułością CH1 (0,8 do 0,015)
Przełączniki DIP 3, 4, 5 sterują czułością CH2 (0,8 do 0,015)

Wybór funkcji pętli kanału 1

Ustawienia funkcji specjalnych

Wybór czułości CH1 i CH2

Ustawienie częstotliwości

Przycisk resetowania Uwaga: LD-200 musi zostać zresetowany po każdej zmianie ustawień przełączników DIP.

Wytyczne dotyczące instalacji

Użyj drutów ferromagnetycznych do cewki indukcyjnej (łączna długość do 500 metrów)
Rozmiar cięcia cewki: prostokąt o długości 1,0-2,0 m * szerokości 0,8-1,2 m
Unikaj kątów prostych w narożnikach
Podczas instalacji utrzymuj wtyczkę i gniazdo produktu w pozycji pionowej

Przegląd zalecanej instalacji cewki

Prawidłowa orientacja instalacji

Integracja systemu

Dwukanałowe detektory pętli indukcyjnej JUTAI serii LD200/202 z funkcją rozpoznawania kierunku dla aplikacji jednokanałowych wjazdowych i wyjazdowych.

Kompatybilne komponenty

Kontroler jednodrzwiowy JUTAI (Model: AC-11)
Szlaban JUTAI (Model: BR-110)
Czytnik RFID dalekiego zasięgu JUTAI (Model: PUHF-9)
Cewki pętli odporne na wysokie temperatury (Model: JTHT-11)

Proces działania

Proces wjazdu

Jednoczesna aktywacja cewki pętli: Obie cewki pętli są aktywowane podczas wjazdu samochodu
Aktywacja czytnika UHF: LD-200/202 aktywuje czytnik UHF przy wjeździe
Odczyt identyfikatora karty: Czytnik przesyła identyfikator do kontrolera przez wyjście Wiegand
Weryfikacja identyfikatora i otwarcie bramy: Kontroler weryfikuje identyfikator i otwiera szlaban
Wjazd pojazdu: Ramię szlabanu automatycznie opuszcza się po przejeździe pojazdu
Zapewnienie bezpieczeństwa: LD-100/102 zapewnia bezpieczeństwo i funkcję zapobiegającą zgnieceniu

Proces wyjazdu

Aktywacja czytnika UHF: LD-200/202 aktywuje wewnętrzny czytnik UHF
Weryfikacja identyfikatora i otwarcie bramy: Kontroler weryfikuje identyfikator i otwiera szlaban wyjazdowy
Wyjazd pojazdu: Ramię szlabanu opuszcza się automatycznie po przejeździe pojazdu
Środki bezpieczeństwa: LD-100/102 zapewnia bezpieczeństwo podczas procesu wyjazdu

Rozpoznawanie kierunku

Zapewnia, że dwukanałowy detektor pętli nie wyzwoli sygnału ponownie, gdy samochód przejedzie obok innego czytnika UHF, utrzymując dokładne zapisy wjazdów/wyjazdów.
