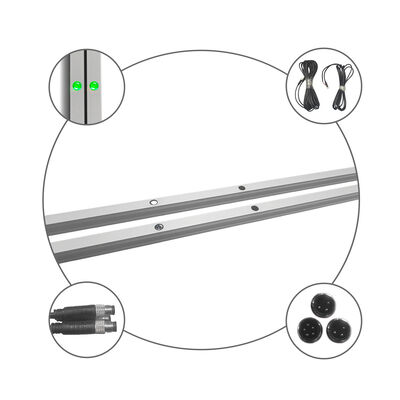

CG15-8L12 Światło zasłona bezpieczeństwa drzwi przemysłowych z zasięgiem wykrywania 12m, 8-promieniowej sieci podczerwieni i ochrony IP67

JUTAI CG15-8L12 to kompaktowa fotoelektryczna zasłona światła bezpieczeństwa dla portalu magazynowego przeznaczona do szybkich drzwi przemysłowych, drzwi garażowych, drzwi chłodniczych, drzwi sekcyjnych,okna rolety i drzwi do doku załadunkowego.

Wykorzystuje 8-liniowy system wykrywania podczerwieni w połączeniu z technologią wykrywania krzyżowego, tworząc szerszą siatkę ochronną przez drzwi.chodnik lub inne przeszkody przerywają sieć podczerwieni, odbiornik natychmiast zmienia stan wyjścia przekaźnika i wysyła sygnał bezpieczeństwa do sterownika drzwi.

CG15-8L12 jest szczególnie odpowiedni do projektów wymagających kompaktowego czujnika bezpieczeństwa w stylu Grid Mini.Zapewnia alternatywne rozwiązanie dla producentów portalu magazynowego i integratorów systemów poszukujących, czujnik ochrony drzwi na duże odległości i odporny na warunki pogodowe.

W przeciwieństwie do podstawowego systemu fotocelli równoległego wiązki, CG15-8L12 łączy w sobie wiązki podczerwone poziome i krzyżujące się, tworząc gęstszą sieć ochronną.

Projekt ten pomaga zmniejszyć niewidome obszary między poszczególnymi punktami optycznymi i poprawia rozpoznawanie przeszkód w otworze portalu magazynowego.

Przekaźnik i odbiornik obsługują maksymalną odległość wykrywania do 12 metrów, dzięki czemu czujnik nadaje się do szerokich portali magazynowych, wejścia do magazynu i dużych otworów doku załadunkowego.

Szczupła aluminiowa obudowa może być zainstalowana wewnątrz szynki drzwiowej lub zewnętrznie na ramie drzwiowej.

Czujnik obsługuje dwa tryby działania:

Tryb normalny:Każde przerwane promienie podczerwone natychmiast zmieniają wyjście bezpieczeństwa.

Tryb ukrywania:Trwałe przeszkody spowodowane szyną drzwi lub konstrukcją drzwi mogą być ukryte podczas montażu, co pozwala pozostałemu obszarowi wykrywania na normalne działanie.

Ta funkcja jest szczególnie przydatna, gdy zasłona świetlna jest zainstalowana wewnątrz szyny przewodniczej portalu magazynu.

Obudowa IP67 pomaga chronić wewnętrzne elementy optyczne i elektroniczne przed pyłem, wilgocią i wystawieniem na działanie wody.

Jest odpowiedni do portali magazynowych, magazynów wilgotnych, wejścia do chłodni i aplikacji dostępnych na zewnątrz.

Szczupły profil stopu aluminium zapewnia wytrzymałość mechaniczną, odporność na korozję i długoterminową stabilność w wymagających środowiskach przemysłowych.

Odbiornik zapewnia kontakty przekaźnika NO, NC i COM, umożliwiając łatwe połączenie z:

• Szybko działające sterowniki drzwi przemysłowych
• Urządzenia sterujące drzwiami garażowymi
• Urządzenia sterujące roletami
• Systemy PLC
• Urządzenia do kontroli dostępu
• Obwody przekaźników bezpieczeństwa

Fotoelektryczna zasłona światła bezpieczeństwa składa się z jednego nadajnika podczerwonego i jednego odbiornika zainstalowanych po przeciwnych stronach otworu drzwiowego.

Technologia wykrywania krzyżowego tworzy dodatkowe diagonalne ścieżki wykrywania między punktami optycznymi,tworzące strefy ochronne typu siatki.

Gdy wszystkie wiązki są odbierane prawidłowo, przekaźnik pozostaje w normalnym stanie pracy.

Gdy wózek widłowy, pojazd, pieszy lub obiekt przerywa sieć wykrywania, odbiornik zmienia wyjście przekaźnika i wysyła sygnał do sterownika portalu magazynu.,ponownie otworzyć lub uniemożliwić zamknięcie drzwi, w zależności od zaprogramowanej logiki drzwi.

W trybie normalnym przerwanie aktywnej wiązki podczerwonej generuje sygnał wyjściowy.

Tryb ten jest zalecany do instalacji zewnętrznych ram drzwiowych i zastosowań, w których cały obszar czuwania musi pozostać aktywny.

Typowe zastosowania obejmują:

• Drzwi szybkiego ruchu z PVC
• Drzwi garażowe
• Drzwi górne sekcjonalne
• Drzwi z roletami
• Wjazdy do magazynu
• Drzwi do doku załadunkowego

Tryb ukrywania jest przeznaczony do:sytuacja, w której nadwozie drzwi opada i blokuje promienie podczerwone od góry do dołu, uznaje się za tryb normalny i nie uruchamia przekaźnikaW przypadku gdy obiekt blokuje promieniowanie podczerwone inne niż promieniowanie blokowane przez drzwi, funkcja bezpieczeństwa przeciwwybuchowego uruchamia się w celu otwarcia drzwi.

Wykrywa wózki widłowe, pojazdy, pieszych i towary przed zamknięciem drzwi lub podczas zamknięcia drzwi, pomagając kontrolerowi drzwi zatrzymać lub ponownie otworzyć drzwi.

Zapewnia dodatkowe wykrywanie bezpieczeństwa drzwi dla systemów drzwi garażowych mieszkalnych, komercyjnych i podziemnych.

Obudowa aluminiowa IP67 nadaje się do wilgotnych, zimnych i kondensacyjnych środowisk powszechnie występujących wokół magazynów chłodniczych.

Zapewnia ochronę w zakresie wykrywania podczerwieni wokół obszarów załadunku logistycznego i wejścia do doku magazynowego.

Można go zainstalować wzdłuż ramki drzwi lub szyny przewodniczej w celu monitorowania obszaru zamknięcia drzwi sekcjonalnych.

Zapewnia rozpoznawanie przeszkód dla przemysłowych i handlowych systemów drzwi z roletami.

• Czujnik portalu magazynowego w stylu Compact Grid Mini
• Sieć podczerwonej z wykrywaniem krzyżowym ośmiu wiązków
• Wykrycie na odległość do 12 m
• Profil szczupły z aluminium o średnicy 1500 mm
• Tryby pracy normalne i ukrywające
• Wyposażone do montażu na ścieżce wewnętrznej lub zewnętrznej ramy
• IP67 konstrukcja przeciwpylna i wodoodporna
• Wyjście przekaźnika NO, NC i COM
• Szybka reakcja wykrywania 30 ms
• Odpowiednie do pojazdów, wózków widłowych i wykrywania pieszych
• Łatwa integracja z kontrolerami portalu magazynu
• Dostępne dostosowanie OEM i ODM

CG15-8L12 jest przeznaczony do projektów portalów magazynowych, które zwykle wykorzystują kompaktowe czujniki zasłon światła w stylu siatki lub mini-światła fotoelektrycznego.

Jego szczupły profil, wykrywanie wiązki wykrywania krzyżowego, funkcja ukrywania i wyjście przekaźnika sprawiają, że nadaje się do projektów wymiany, produkcji nowych drzwi i dostosowanych systemów bezpieczeństwa portalu magazynowego.

Przed wymianą innej marki lub modelu należy potwierdzić zgodność z istniejącym sterownikiem, definicję kabla, logikę wyjścia i wymiary instalacji.

Wstawić nadajnik i odbiornik pionowo po przeciwnych stronach otworu drzwi.

Upewnij się, że:

• Oba profile są zainstalowane na tej samej wysokości.
• Powierzchnie optyczne są naprzeciwko siebie.
• Profile są równoległe i nie są skręcone.
• Powierzchnia instalacji jest sztywna i odporna na drgania.
• Kable zasilania i sygnału są oddzielone od kabli silnika i falownika.
• Logika wyjścia przekaźnika jest potwierdzana przed podłączeniem do sterownika drzwi.
• Tryb ukrywania jest konfigurowany dopiero po prawidłowym ustawieniu czujnika.
• Przed uruchomieniem drzwi testowany jest cały obszar wykrywania.

• 1 × Infraczerwony nadajnik
• 1 × Odbiornik podczerwony
• Kable podłączające
• Akcesoria do montażu
• Instrukcje instalacji
