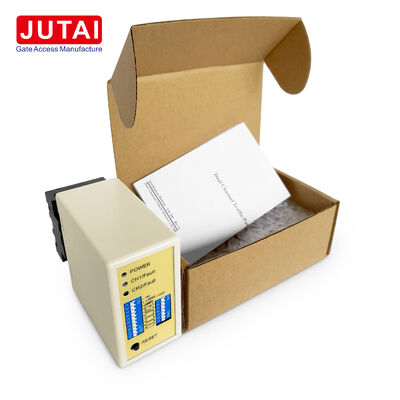

LD-200 Parking Barrier Dual Loop Detector z 8-stopniową czułością i detekcją kierunku pojazdu

Miejsce pochodzenia Chiny
Nazwa handlowa JUTAI
Orzecznictwo CE
Numer modelu LD-200
Dokument LD-200.202.pdf
Minimalne zamówienie 1
Cena negotiable
Szczegóły pakowania Rysunek
Czas dostawy 5 - 8 dni roboczych
Zasady płatności T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Możliwość Supply 1000 sztuk miesięcznie
Szczegóły Produktu
Model LD-200 / LD-202 Wejścia pętli Pętla CH1 + Pętla CH2
Zakres częstotliwości 20-100 kHz Wykrywanie kierunku Utrzymany
Czas automatycznego resetowania 10 minut w trybie normalnym Zasilacz LD-200 100-240VAC
Kanały wykrywalne 2 kanały Zasilacz LD-202 12-24VAC/DC
Zakres czułości 0,015% do 0,8% Tryby pracy 6 trybów do wyboru
Poziomy wrażliwości 8 poziomów na kanał Niezależne wykrywanie Obsługiwane niezależne wykrywanie CH1 i CH2
Podkreślić

LD-200 parkingowy detektor pętli barierowej

,

podwójny detektor pętli z regulacją czułości

,

detektor pętli z detekcją kierunku pojazdu

Zostaw wiadomość
opis produktu
Bariera parkingowa LD-200 z podwójną pętlą indukcyjną
LD-200 Dual Loop Detector Product Overview
Przegląd produktu
LD-200 został zaprojektowany do instalacji barier parkingowych wymagających dwóch pętli indukcyjnych, regulowanej czułości detekcji i informacji o kierunku pojazdu. Ten dwukanałowy detektor akceptuje wejścia pętli CH1 i CH2 w jednej jednostce, co czyni go idealnym do pasów wjazdowych, wyjazdowych oraz systemów barier wykorzystujących zarówno pętle zbliżeniowe, jak i bezpieczeństwa.
Kluczowe zalety uruchomienia obejmują ośmiostopniową regulację czułości na kanał, w zakresie od 0,015% (najwyższa czułość) do 0,8% (najniższa czułość). Pozwala to instalatorom na precyzyjne dopasowanie reakcji detektora do geometrii pętli i warunków terenowych.
Gdy pętle są ułożone sekwencyjnie, LD-200 identyfikuje kierunek pojazdu na podstawie sekwencji aktywacji CH1 i CH2. Wiele trybów kierunku można wybrać za pomocą przełączników DIP, aby wygenerować wymagane zachowanie obecności lub impulsu dla podłączonych kontrolerów barier parkingowych.
Kluczowe zalety produktu
Podwójne wejście pętli w jednym detektorze
Osiem wybieranych poziomów czułości na kanał
Detekcja kierunku za pomocą sekwencyjnej aktywacji pętli
Sześć konfigurowalnych trybów pracy
Wybierany zakres częstotliwości 20-100 kHz
Tryb stałej obecności lub automatycznego resetowania
Oddzielna sygnalizacja stanu CH1 i CH2
Sygnalizacja diagnostyki otwarcia/zwierania pętli
Specyfikacje techniczne
Parametr Specyfikacja
Model LD-200
Typ detektora Dwukanałowy detektor pętli indukcyjnej
Zasilanie 100-240VAC
Wejścia pętli CH1 / CH2
Stopnie czułości 8 na kanał
Najwyższa czułość 0,015%
Najniższa czułość 0,8%
Wybierana częstotliwość 20-100 kHz
Pasmo częstotliwości 4
Logika pracy 6 trybów
Rozpoznawanie kierunku Tak
Niezależny tryb obecności Tak
Funkcje impulsowe Tak
Normalne automatyczne resetowanie Około 10 minut
Tryb stałej obecności Tak
Funkcja czułości przyczepy Tak
Wyjścia Przekaźnik CH1 COM/NO; przekaźnik CH2 COM/NO
Regulacja czułości
Każdy kanał posiada niezależne ustawienia czułości na ośmiu poziomach: 0,015%, 0,02%, 0,04%, 0,08%, 0,12%, 0,2%, 0,5% lub 0,8%. Specjalna funkcja zwiększenia czułości jest dołączona do zastosowań z przyczepami, zapobiegając niepożądanemu zwolnieniu przekaźnika, gdy długie pojazdy lub przyczepy przejeżdżają przez pętle.
Rozpoznawanie kierunku dla pasów barierowych
Używając sparowanych pętli, detektor identyfikuje ruch wjazdowy lub wyjazdowy. Aktywacja CH1-CH2 reprezentuje jeden kierunek, podczas gdy CH2-CH1 reprezentuje kierunek przeciwny. Wiele trybów pracy kierunkowej pozwala na dopasowanie zachowania wyjścia do logiki systemu barier parkingowych lub kontroli dostępu.
Zastosowania parkingowe
  • Detekcja zbliżania i przejazdu przez barierę wjazdową
  • Logika zwalniania pojazdów przez barierę wyjazdową
  • Pasy komercyjnych parkingów
  • Bramy wjazdowe dla pojazdów w osiedlach
  • Wjazdy pojazdów kontrolowane biletowo lub dostępem
  • Monitorowanie kierunku przepływu pojazdów
Instalacja i kontrola zakłóceń
W przypadku wielu pętli zainstalowanych w bliskiej odległości, częstotliwość detektora można ustawić na Wysoką, Średnio-Wysoką, Średnio-Niską lub Niską. Użycie różnych selekcji częstotliwości na sąsiednich systemach pętli zmniejsza zakłócenia przesłuchów.
Loop Detector Connection Diagram
Wskaźniki i przełączniki
  • Dioda LED zasilania (CZERWONA): Zapala się, wskazując "Zasilanie włączone"
  • Dioda LED detekcji CH1:
    • Świeci ciągle: Detekcja pojazdu
    • Powolne miganie: Zwarcie pętli lub niewystarczająca liczba zwojów
    • Szybkie miganie: Rozwarcie pętli lub nadmierna liczba zwojów
  • Dioda LED detekcji CH2:
    • Świeci ciągle: Detekcja pojazdu
    • Powolne miganie: Zwarcie pętli lub niewystarczająca liczba zwojów
    • Szybkie miganie: Rozwarcie pętli lub nadmierna liczba zwojów
Wybór czułości
Regulacja czułości i częstotliwości jest ułatwiona dzięki ustawieniom przełączników DIP 7- i 10-pozycyjnych z ośmioma różnymi poziomami czułości dostępnymi poprzez konfigurację.
Sensitivity Selection Diagram
Konfiguracja przełączników
Przełącznik 1 (S1) - Wybór funkcji pętli kanału 1:
  • DIP 1 i DIP 2: Specjalne zwiększenie czułości dla przyczepy (oba kanały)
  • D3, D4, D5 i Przełącznik 2 D1, D2: Funkcje specjalne (Tryb 1, 2, 3 Detekcja kierunku. Tryb 4, 5, 6 Tryb normalny)
  • D6 i D7 i D8 oraz Przełącznik 2 D3, D4, D5: Wybór czułości CH1 i CH2 (Osiem poziomów)
  • D9 i D10 oraz Przełącznik 2 D6, D7: Wybór częstotliwości (20 K do 100 KHz)
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Uwaga dotycząca przycisku resetowania: LD-200 musi zostać zresetowany po każdej zmianie ustawień przełączników Dip.
Wytyczne instalacyjne
  • Rozmiar cięcia cewki powinien być prostokątny: długość 1,0 do 2,0 metra, szerokość 0,8 do 1,2 metra
  • Unikaj kątów prostych w narożnikach, jeśli to możliwe
  • Użyj drutów ferromagnetycznych do cewki indukcyjnej, całkowita długość do 500 metrów
  • Podczas instalacji utrzymuj wtyczkę i gniazdo produktu w pozycji pionowej
Coil Installation Overview Installation Orientation
Integracja systemu
Seria dwukanałowych detektorów pętli pojazdowych JUTAI LD200/202 z funkcją rozpoznawania kierunku jest idealna do scenariuszy wjazdu i wyjazdu jednokanałowego po zintegrowaniu z:
  • Kontrolerem drzwi JUTAI (Model: AC-11)
  • Barierą bramową JUTAI (Model: BR-110)
  • Czytnikiem RFID dalekiego zasięgu JUTAI (Model: PUHF-9)
  • Cewkami pętli odpornymi na wysokie temperatury (Model: JTHT-11)
System Integration Diagram
Zasada działania
Proces wjazdu:
  1. Samochód wjeżdża na teren osiedla/parkingu, naciskając jednocześnie dwie pętle indukcyjne
  2. LD-200/202 uruchamia czytnik UHF przy wjeździe
  3. Czytnik UHF odczytuje identyfikator karty i wysyła go do kontrolera przez wyjście Wiegand
  4. Kontroler weryfikuje ważność identyfikatora i wysyła sygnał przekaźnika do otwarcia bariery bramowej
  5. Samochód wjeżdża, ramię bariery opuszcza się automatycznie
  6. LD-100/102 zapewnia funkcję bezpieczeństwa i zapobiega kolizjom
Proces wyjazdu:
  1. Samochód opuszcza teren osiedla/parkingu, przejeżdżając przez czytnik UHF od wewnątrz
  2. LD-200/LD-202 uruchamia czytnik UHF w celu odczytania karty i przesłania identyfikatora do kontrolera
  3. Kontroler weryfikuje ważność identyfikatora i wysyła sygnał przekaźnika do otwarcia bariery bramowej
  4. Samochód wyjeżdża, ramię bariery opuszcza się automatycznie
  5. LD-100/102 zapewnia funkcję bezpieczeństwa i zapobiega kolizjom
Rozpoznawanie kierunku
Funkcja rozpoznawania kierunku zapewnia, że dwukanałowy detektor pętli nie wyzwoli sygnału ponownie, gdy samochód przejedzie obok innego czytnika UHF, rejestrując w systemie tylko rekordy wjazdu lub wyjazdu.
Working Principle Diagram
Niezależny tryb pracy
Dwukanałowy detektor pętli JUTAI LD-200/202 może również działać jako dwa niezależne jednokanałowe detektory pętli, nadające się do standardowych parkingów z jednym wjazdem i jednym wyjazdem. Ta konfiguracja zapewnia korzyści w postaci oszczędności kosztów poprzez zmniejszenie kosztów sprzętu związanych z użyciem oddzielnych detektorów dla każdej funkcji.
Independent Operation Diagram Additional Application Diagram 1 Additional Application Diagram 2
