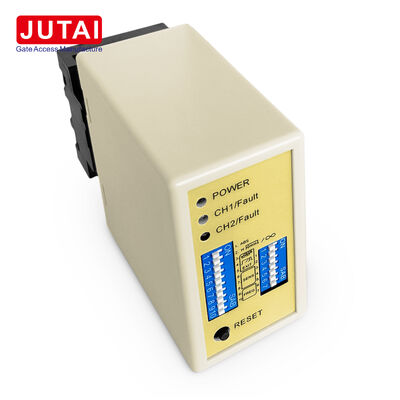

LD-200 Dwukanałowy detektor pętli indukcyjnej z rozpoznawaniem kierunku, wyjściami przekaźnikowymi obecności i impulsu

LD-200 łączy dwa wejścia pętli parkingowych z konfigurowalną logiką przekaźników do zastosowań związanych z obecnością, impulsem i kierunkiem pojazdu. Detektor ten jest przeznaczony do szlabanów i szafek sterowania parkingiem, gdzie kanały CH1 i CH2 wymagają monitorowania przez jedno urządzenie z różnym zachowaniem wyjściowym w zależności od sekwencji pasa ruchu.

Konfiguracja przekaźników jest kluczową zaletą tego produktu. W trybie niezależnym oba kanały działają jako oddzielne detektory obecności pojazdu. W trybach impulsowych odpowiedni przekaźnik generuje sygnał wyjściowy, gdy pojazdy wjeżdżają lub wyjeżdżają z pętli. W trybach kierunkowych detektor wykorzystuje sekwencję aktywacji CH1 i CH2 do określenia kierunku jazdy i generowania zaprogramowanych odpowiedzi przekaźników.

Dzięki temu LD-200 jest idealny dla instalatorów potrzebujących jednego dwukanałowego detektora do obsługi wielu funkcji parkingowych zamiast wybierania różnych detektorów dla różnych projektów pasów ruchu.

• Żądanie otwarcia szlabanu
• Monitorowanie obecności pojazdu
• Potwierdzenie przejazdu
• Logika kierunku wjazdu/wyjazdu
• Detekcja dwustrefowa
• Generowanie sygnału przepływu pojazdów

W celu detekcji kierunku dwie oddzielne pętle są wyrównane z torem jazdy pojazdu i oddalone od siebie o około 1 metr. Liczba zwojów pętli jest wybierana zgodnie z całkowitym obwodem pętli. Instalatorzy powinni oddzielnie sprawdzić obie pętle, wybrać odpowiednią czułość i ustawić różne częstotliwości, gdy pobliskie pętle powodują zakłócenia.

• Dioda LED zasilania (CZERWONA): Świeci, wskazując "Zasilanie włączone"
• Dioda LED detekcji CH1:
  • Świeci ciągle: Detekcja pojazdu
  • Wolno miga: Zwarcie pętli lub niewystarczająca liczba zwojów
  • Szybko miga: Obwód otwarty pętli lub nadmierna liczba zwojów
• Dioda LED detekcji CH2:
  • Świeci ciągle: Detekcja pojazdu
  • Wolno miga: Zwarcie pętli lub niewystarczająca liczba zwojów
  • Szybko miga: Obwód otwarty pętli lub nadmierna liczba zwojów

Regulacja czułości i częstotliwości jest ułatwiona dzięki ustawieniom przełączników DIP 7-pozycyjnych i 10-pozycyjnych:

• 8 różnych ustawień czułości dostępnych za pomocą konfiguracji przełączników DIP
• Przełączniki DIP 6, 7 i 8 sterują czułością CH1 (od 0,8 do 0,015)
• Przełączniki DIP 3, 4 i 5 sterują czułością CH2 (od 0,8 do 0,015)

Przełącznik 1 (S1) - Wybór funkcji pętli kanału 1:

• DIP 1 i DIP 2: Specjalne zwiększenie czułości dla przyczep (oba kanały)
• D3, D4, D5 i przełącznik 2 D1, D2: Funkcje specjalne (tryb detekcji kierunku 1, 2, 3. Tryb normalny 4, 5, 6)
• D6 i D7 i D8 oraz przełącznik 2 D3 i D4 i D5: Wybór czułości CH1 i CH2 (osiem poziomów)
• D9 i D10 oraz przełącznik 2 D6, D7: Wybór częstotliwości (od 20 K do 100 KHz)

• Rozmiar cięcia cewki powinien być prostokątny: długość 1,0 do 2,0 metrów, szerokość 0,8 do 1,2 metra
• Unikaj kątów prostych w narożnikach, o ile to możliwe
• Użyj drutów ferromagnetycznych do cewki indukcyjnej, całkowita długość do 500 metrów
• Podczas instalacji utrzymuj wtyczkę i gniazdo produktu w pozycji pionowej

Dwukanałowa seria detektorów pętli pojazdów JUTAI LD200/202 z funkcją rozpoznawania kierunku jest idealna do scenariuszy wjazdu i wyjazdu na jednym kanale po zintegrowaniu z:

• Kontroler bramy JUTAI (Model: AC-11)
• Szlaban JUTAI (Model: BR-110)
• Czytnik RFID dalekiego zasięgu JUTAI (Model: PUHF-9)
• Cewki pętli odporne na wysokie temperatury (Model: JTHT-11)

Rozpoznawanie kierunku: Funkcja rozpoznawania kierunku zapewnia, że dwukanałowy detektor pętli nie wyzwoli sygnału ponownie, gdy samochód przejedzie obok innego czytnika UHF, rejestrując w systemie tylko wpisy dotyczące wjazdu lub wyjazdu.

Dwukanałowy detektor pętli JUTAI LD-200/202 może również działać jako dwa niezależne jednokanałowe detektory pętli, odpowiednie dla standardowych parkingów z jednym wjazdem i jednym wyjazdem. Taka konfiguracja zapewnia oszczędność kosztów poprzez zmniejszenie kosztów sprzętu związanych z użyciem oddzielnych detektorów dla każdej funkcji.
