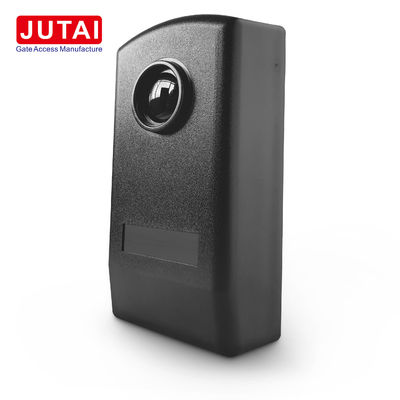

Przemysłowy czujnik fotoceluł IR Długa odległość 30 m Do użytku na zewnątrz Wrota barierowe

Przemysłowy czujnik fotocelowy w podczerwieni Długa odległość 30m do użytku na zewnątrz

Zwiększ bezpieczeństwo i wygodę z automatycznym czujnikiem drzwi JUTAI.natychmiastowe uruchomienie sygnału przełącznika przekaźnikaJego wszechstronność spełnia wiele zastosowań, w tym bariery parkingowe, bramy dla pieszych i bramy pojazdów do indukcji ciała.Służy jako solidny system wykrywania włamań dla okien, drzwi i korytarze.

Unikalne cechy:

• Detektory pojedynczych wiązek: Powszechnie znane jako czujniki pojedynczych wiązek, wykrywacze te znajdują szerokie zastosowanie w automatycznych drzwiach przesuwnych, oknach, oknach garażowych i innych.
• Zintegrowany nadajnik i odbiornik: Każda jednostka wyposażona jest w nadajnik i odbiornik z zintegrowanym wzmacniaczem, emitującym wąskie promienie podczerwone, aby skutecznie przeciwdziałać zakłóceniom zewnętrznym.
• Niezawodny zakres wykrywania: pomimo montażu na niskiej wysokości (20-40 cm nad poziomem ziemi), czujniki te utrzymują niezawodny zakres wykrywania obejmujący 2-20 metrów.
• IR-20 Samodetekcja: Specjalnie zaprojektowany do drzwi przesuwnych, czujnik IR-20 wykazuje możliwości samodetekcji.Drzwi zatrzymują się i szybko wycofują się do największej pozycjiNastępnie drzwi powracają do ruchu do czasu przywrócenia wiązki detekcyjnej.

Funkcjonalność:

Umieść każdą parę detektorów w przeciwnych punktach, aby ustanowić między nimi strefę podczerwieni.Wykrycie ruchu w tej strefie natychmiast uruchamia sygnał alarmowy przekazywany do systemu alarmowego bezpieczeństwa (nie uwzględniony)Idealny do płynnego zintegrowania z systemami bezpieczeństwa w instytucjach edukacyjnych, kompleksach handlowych, placówkach medycznych, pomieszczeniach mieszkalnych i innych.

Stała wydajność:

Niezależnie od niekorzystnych scenariuszy pogodowych, takich jak opady deszczu, burze pyłowe itp., zasięg wykrywania utrzymuje stałą wydajność.Kompaktna konstrukcja i wodoodporność JUTAI IR-20 Infrared Photo Sensor zapewnia wyjątkową odporność na promieniowanie ultrafioletowe i ścierne cząstki, zwiększając odporność w warunkach zewnętrznych.

Kompleksowe wsparcie:

Każdy zestaw zawiera angielską instrukcję obsługi z ilustrowanymi schematami, oferującymi kompleksowe wskazówki do łatwej instalacji i konfiguracji.

Podsumowując, Jutai Automatic Door Sensor Infrared Photocell jest świadectwem niezrównanego bezpieczeństwa i wszechstronności w różnych zastosowaniach.zapewnienie spokoju i wygody w różnych środowiskach.




Parametry techniczne

Szczegóły połączenia JUTAI IR-20

Aby zainstalować fotocelle IR-20M, należy wykonać następujące instrukcje krok po kroku:

1. Dostęp do wnętrza: Podnieś przedni panel fotoceluły, aby uzyskać dostęp do jego elementów wewnętrznych.

2. Wprowadzenie kabli i mocowanie podstawy: Wprowadź kable do odpowiednich gniazd obudowy i mocno przymocuj podstawę fotoceluły do ściany.

3. Do montażu na ścianie lub na powierzchni metalowej:

   • W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby.
   • W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø do samodzielnych śrub.

4. Połączenia: Połącz niezbędne kable i zasil fotocelle napięciem w zakresie od 12 do 24 V DC/AC.

5. Zapewnij właściwe ustawienie: Zapewnij właściwe ustawienie, ustawienie i podłączenie fotoceluły.Kiedy promienie podczerwone są przerywane, czerwona dioda LED zapali się.

6. Przykrycie przednim panelem: po zweryfikowaniu połączeń, nakryć fotocelle przednim panelem.

7. System badawczy: system jest testowany poprzez wielokrotne przerywanie wiązki podczerwieni w celu sprawdzenia odpowiedzi przekaźnika.

8. Zabezpieczenie przedniego panelu: wreszcie zabezpieczyć przedni panel za pomocą dostarczonych śrub.

Staranne wykonanie tych kroków zapewni prawidłową instalację i funkcjonowanie fotoceluły IR-20M.
