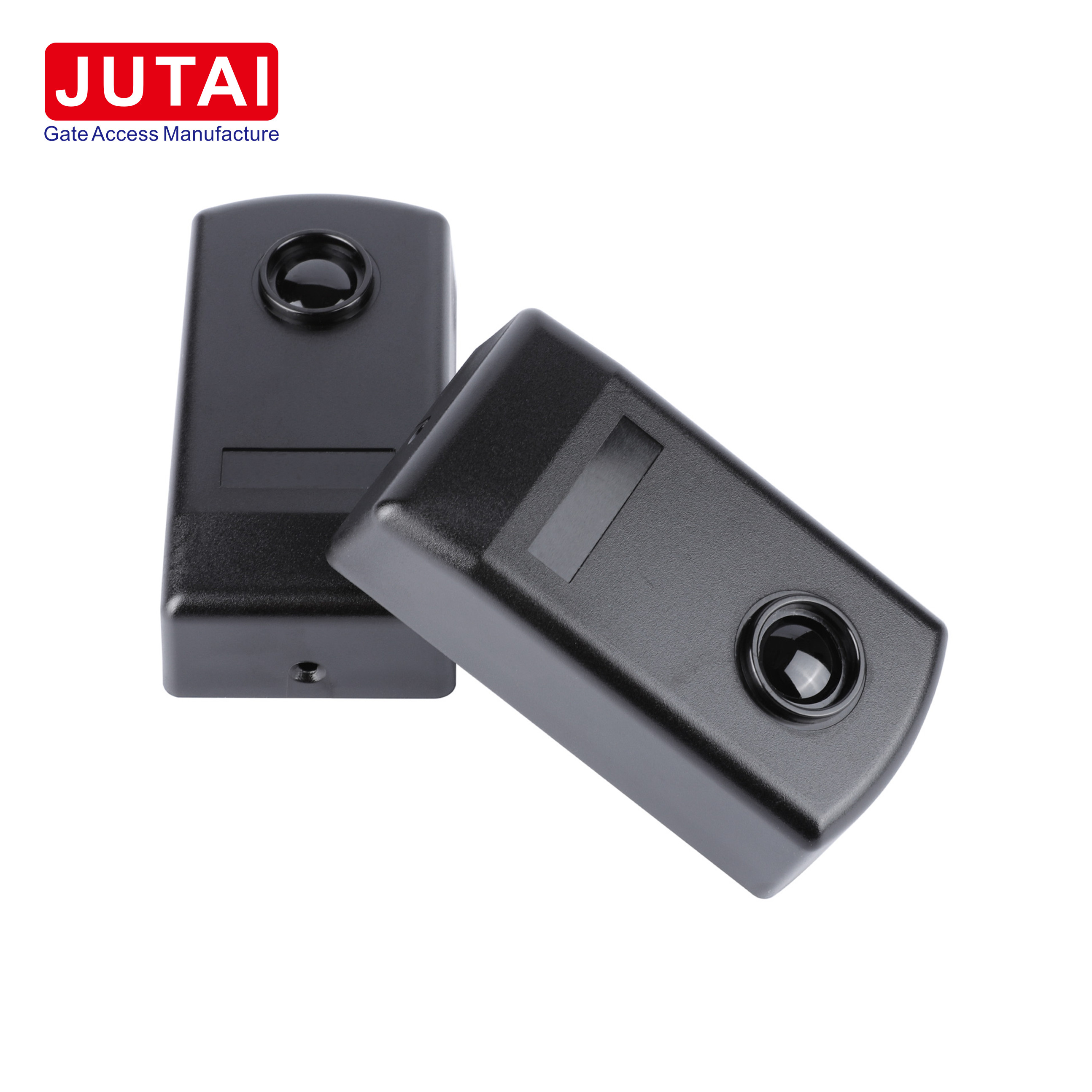

Wodaodporna fotocella w podczerwieni dla bezpieczeństwa bramy automatycznej 12-24VADC zakres wykrywania 30M

Ten starannie zaprojektowany czujnik szybko wykrywa zakłócenia w promieniu podczerwonym.uruchamiający sygnał przełącznika przekaźnika w celu szybkiego działaniaJego wszechstronność sprawia, że jest idealny do różnych zastosowań, w tym barier parkingowych, bram dla pieszych i bram pojazdów do indukcji ciała.służy jako niezawodny system wykrywania włamań do okien, drzwi i korytarze.

Unikalne cechy:

• Detektory promieniowania: Powszechnie stosowane w automatycznych drzwiach przesuwnych, oknach, garażach i oknach, czujniki te zapewniają niezawodne wykrywanie.

• Zintegrowany nadajnik i odbiornik: Wykorzystując nadajnik i odbiornik z zintegrowanym wzmacniaczem, wąska wiązka podczerwieni skutecznie przeciwdziałuje zakłóceniom zewnętrznego światła.

• Niezawodny zasięg wykrywania: pomimo montażu na niskiej wysokości (20-40 cm nad poziomem ziemi), czujniki te utrzymują niezawodny zasięg wykrywania obejmujący 2-20 metrów.

• IR-20 Samodetekcja: Specjalnie zaprojektowany do drzwi przesuwnych, czujnik IR-20 zatrzymuje zamknięcie drzwi po przerwaniu wiązki samodetekcji.zapewniające szybkie cofanie się do najszerszej pozycjiDrzwi powracają do ruchu do czasu przywrócenia wiązki detekcyjnej, a po całkowitym zamknięciu wyłączają się.

Funkcjonalność:

Detektor pozycji para w przeciwnych punktach, aby ustanowić strefę podczerwoną.Idealny do płynnego zintegrowania z systemami bezpieczeństwa w różnych środowiskach.

Stała wydajność:

Utrzymując stałą wydajność w złych warunkach pogodowych, kompaktowa konstrukcja i wodoodporność IP65 zapewnia wyjątkową odporność na promieniowanie ultrafioletowe i ścierne cząstki,wzmocnienie odporności w warunkach zewnętrznych.

Kompleksowe wsparcie:

Każdy zestaw zawiera angielską instrukcję obsługi z ilustrowanymi schematami umożliwiającymi łatwą instalację i konfigurację.

Podsumowując, fotocella JUTAI Automatic Door Sensor Infrared Photocell zapewnia niezrównane bezpieczeństwo i wszechstronność, zapewniając spokój umysłu i wygodę w różnych zastosowaniach.




Parametry techniczne

Szczegóły połączenia JUTAI IR-20

Aby zainstalować fotocelle IR-20M, należy wykonać następujące instrukcje krok po kroku:

1. Dostęp do wnętrza: Podnieś przedni panel fotoceluły, aby uzyskać dostęp do jego elementów wewnętrznych.

2. Wprowadzenie kabli i mocowanie podstawy: Wprowadź kable do odpowiednich gniazd obudowy i mocno przymocuj podstawę fotoceluły do ściany.

3. Do montażu na ścianie lub na powierzchni metalowej:

   • W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby.
   • W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø do samodzielnych śrub.

4. Połączenia: Połącz niezbędne kable i zasil fotocelle napięciem w zakresie od 12 do 24 V DC/AC.

5. Zapewnij właściwe ustawienie: Zapewnij właściwe ustawienie, ustawienie i podłączenie fotoceluły.Kiedy promienie podczerwone są przerywane, czerwona dioda LED zapali się.

6. Przykrycie przednim panelem: po zweryfikowaniu połączeń, nakryć fotocelle przednim panelem.

7. System badawczy: system jest testowany poprzez wielokrotne przerywanie wiązki podczerwieni w celu sprawdzenia odpowiedzi przekaźnika.

8. Zabezpieczenie przedniego panelu: wreszcie zabezpieczyć przedni panel za pomocą dostarczonych śrub.

Staranne wykonanie tych kroków zapewni prawidłową instalację i funkcjonowanie fotoceluły IR-20M.
