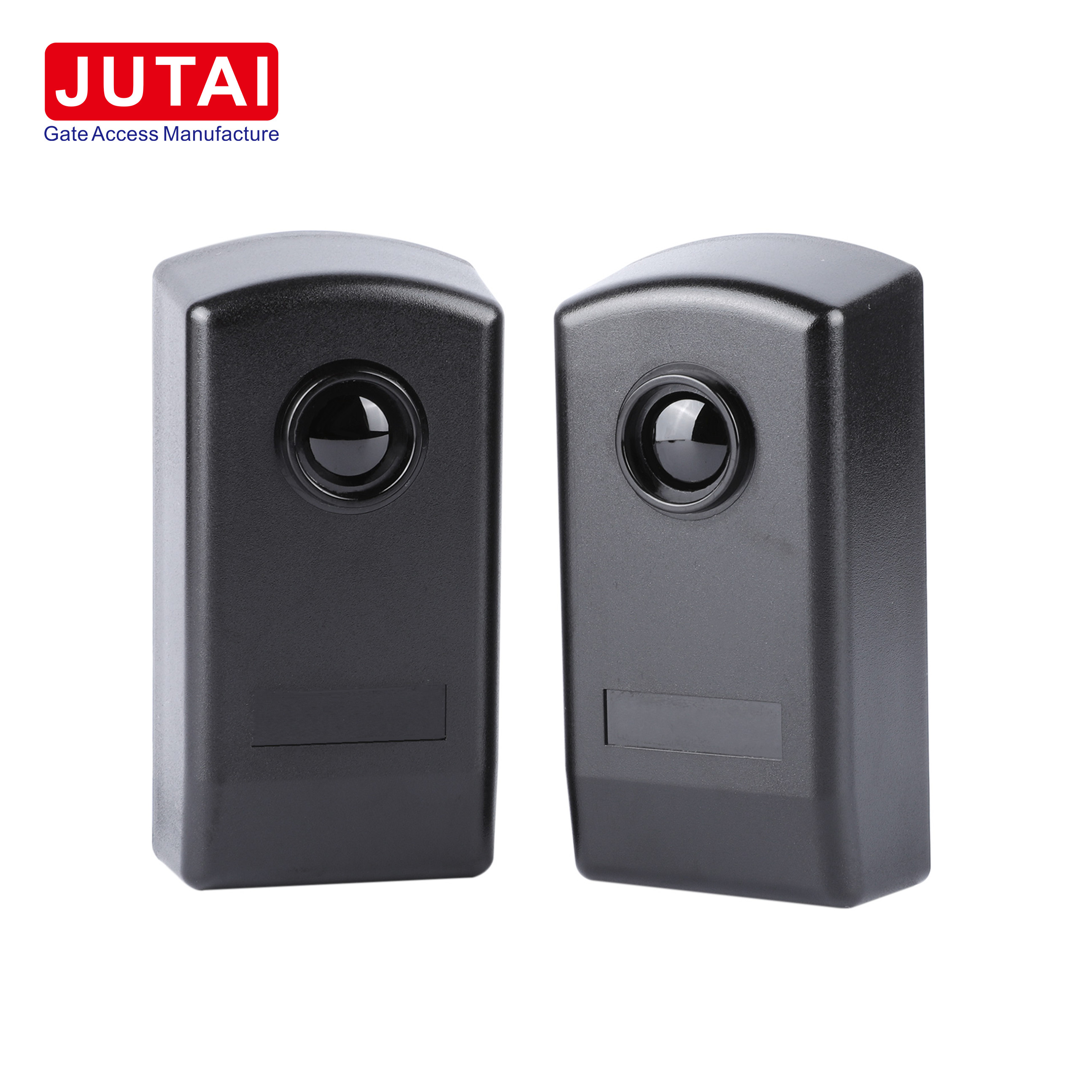

Sensor fotoelektryczny przeciw silnemu światłu dla automatycznej bezpieczeństwa bramy bariery

Sensor fotoelektryczny przeciw silnemu światłu dla automatycznej bezpieczeństwa bramy bariery

Ten starannie zaprojektowany czujnik szybko wykrywa zakłócenia w promieniu podczerwonym.szybkie uruchomienie sygnału przełącznika przekaźnikaJego wszechstronność obejmuje różne zastosowania, w tym bariery parkingowe, bramy dla pieszych i bramy pojazdów do indukcji ciała.służy jako niezawodny system wykrywania włamań do okien, drzwi i korytarze.

Unikalne cechy:

• Detektory wiązki pojedynczej: Powszechnie stosowane w automatycznych drzwiach przesuwnych, oknach, garażach i oknach, te detektory wiązki pojedynczej zapewniają niezrównaną niezawodność.
• Zintegrowany nadajnik i odbiornik: Każda jednostka wyposażona jest w zintegrowany nadajnik i odbiornik z wzmacniaczem, emitujący wąskie promienie podczerwone, aby skutecznie przeciwdziałać zakłóceniom zewnętrznego światła.
• Niezawodny zasięg wykrywania: pomimo montażu na niskiej wysokości (20-40 cm nad poziomem ziemi), czujniki te utrzymują stały zasięg wykrywania 2-20 metrów.
• Wykorzystanie czujników IR-20 do wykrywania własnego promieniowaniaDrzwi zatrzymują się i szybko wycofują się do największej pozycji, zwiększając bezpieczeństwo i wygodę.

Funkcjonalność:

Umieść każdą parę detektorów w przeciwnych punktach, aby ustanowić między nimi strefę podczerwieni.Wykrycie ruchu w tej strefie natychmiast uruchamia sygnał alarmowy przekazywany do systemu alarmowego bezpieczeństwa (nie uwzględniony)Idealny do płynnego zintegrowania z systemami bezpieczeństwa w instytucjach edukacyjnych, kompleksach handlowych, placówkach medycznych, pomieszczeniach mieszkalnych i innych.

Stała wydajność:

Niezależnie od scenariuszy pogodowych, takich jak deszcze lub burze pyłowe, zasięg wykrywania utrzymuje stałą wydajność.Kompaktna konstrukcja i wodoodporność JUTAI IR-20 Infrared Photo Sensor zapewnia wyjątkową odporność na promieniowanie ultrafioletowe i ścierne cząstki, zwiększając odporność w warunkach zewnętrznych.

Kompleksowe wsparcie:

Każdy zestaw zawiera angielską instrukcję obsługi z ilustrowanymi schematami, zapewniającymi kompleksowe wskazówki do łatwej instalacji i konfiguracji.

Podsumowując, fotocella JUTAI Automatic Door Sensor Infrared Photocell oferuje niezrównane bezpieczeństwo i wszechstronność w różnych zastosowaniach, zapewniając spokój i wygodę w różnych środowiskach..




Parametry techniczne

Szczegóły połączenia JUTAI IR-20

Aby zainstalować fotocelę IR-20M, należy wykonać następujące instrukcje krok po kroku:

1. Dostęp do wnętrza: Podnieś przedni panel fotoceluły, aby uzyskać dostęp do jego elementów wewnętrznych.

2. Wprowadzenie kabli i mocowanie podstawy: Wprowadź kable do odpowiednich gniazd obudowy i mocno przymocuj podstawę fotoceluły do ściany.

3. Do montażu na ścianie lub na powierzchni metalowej:

   • W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby.
   • W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø do samodzielnych śrub.

4. Połączenia: Połącz niezbędne kable i zasil fotocelle napięciem w zakresie od 12 do 24 V DC/AC.

5. Zapewnij właściwe ustawienie: upewnij się, że fotocella jest prawidłowo ustawiona, ustawiona i podłączona.Kiedy promienie podczerwone są przerywane, czerwona dioda LED zapali się.

6. Pokrycie przednim panelem: po sprawdzeniu połączeń nakryć fotocelle przednim panelem.

7. System badawczy: system jest testowany poprzez wielokrotne przerywanie wiązki podczerwieni w celu zweryfikowania reakcji przekaźnika.

8. Zabezpieczenie przedniego panelu: wreszcie zabezpieczyć przedni panel za pomocą dostarczonych śrub.

Dokładne przestrzeganie tych kroków zapewni prawidłową instalację i funkcjonowanie fotoceluły IR-20M.
