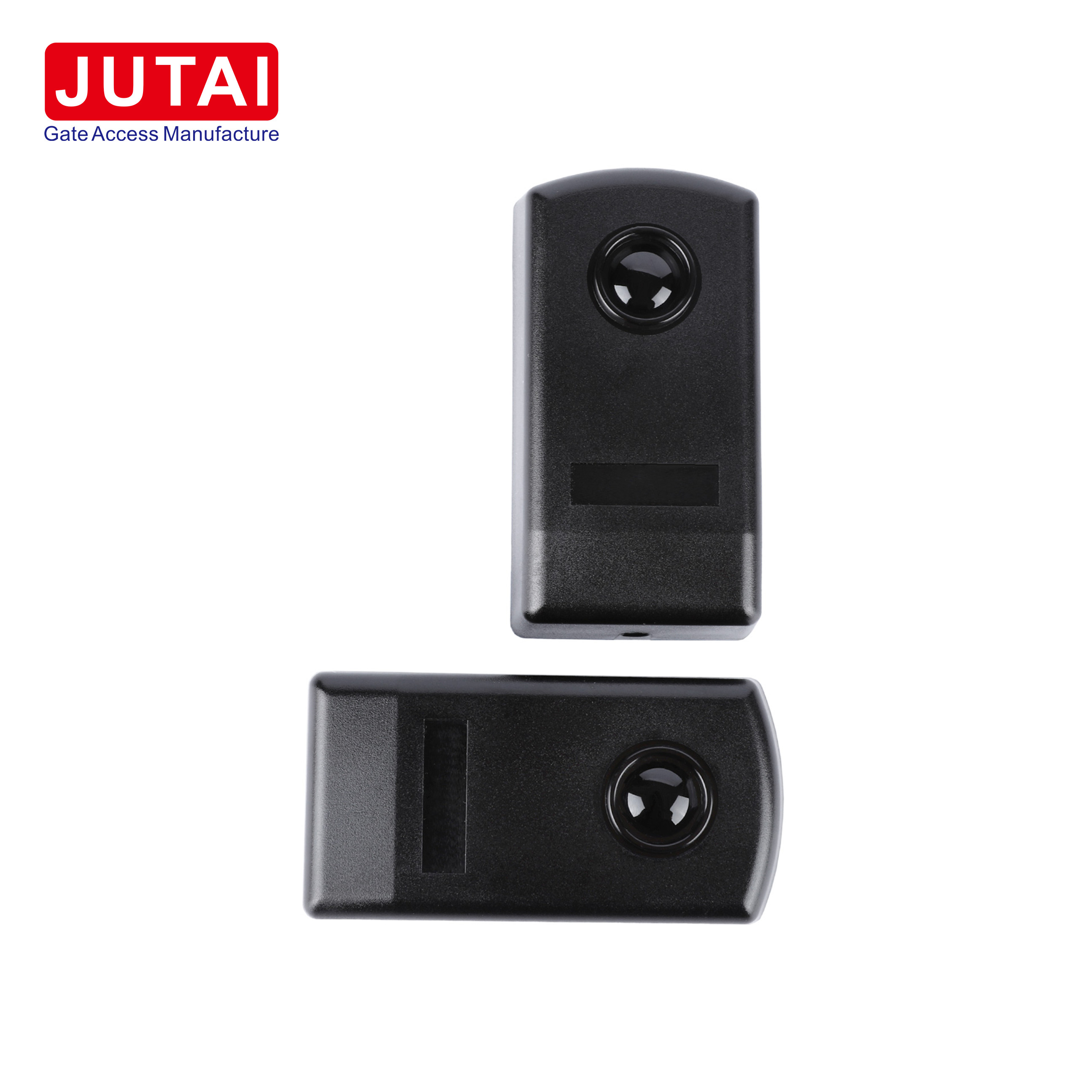

Dostosowywalne automatyczne bramy JUTAI

Charakterystyka:

1. Wykrywanie na odległość: Wykrywa obiekty w odległości do 30 metrów, nawet na zewnątrz w świetle słońca.
2. Wysoka wrażliwość: zdolność do dokładnego wykrywania małych przedmiotów lub subtelnych ruchów.
3. Szybki czas reakcji: zapewnia szybkie wykrycie, idealne dla zastosowań wymagających szybkiej reakcji.
4. Wysoka odporność na zakłócenia: odporna na zakłócenia światła zewnętrznego, zapewniająca stabilną wydajność.
5. Łatwość instalacji: Zaprojektowany do łatwej konfiguracji i ustawienia, ułatwiając użytkownikowi instalację i utrzymanie.

Zastosowanie:

1. Automatyczne drzwi i systemy kontroli dostępu: wykrywa osoby lub pojazdy przejeżdżające, kontrolując otwieranie i zamykanie drzwi.
2. Systemy bezpieczeństwa: wykrywa nieautoryzowane wtargnięcie, powszechnie stosowane do ochrony obwodu, okien i drzwi.
3. Automatyka przemysłowa: Używana w liniach produkcyjnych i taśmach przenośnych do wykrywania pozycji i ruchów obiektów, sterowania operacjami maszyn.
4. Zarządzanie parkingiem: wykrywa wejście i wyjście pojazdów na parkingi, kontroluje bramy barierowe lub monitoruje zajętość miejsc parkingowych.

Instrukcja montażu:

1. Dostęp do wnętrza: Otwórz przedni panel fotoceluły, aby uzyskać dostęp do jej komponentów.
2. Wprowadzenie kabli i mocowanie podstawy: Wprowadź kable do szczelin i mocno przymocuj podstawę do ściany.
3. Montowanie: Wykopcie otwory do mocowania ścian lub powierzchni metalowej i wprowadzenie odpowiednich śrub.
4. Połączenia: Połącz kable i zasil fotocelle napięciem 12-24 V prądu stałego/przechodzącego.
5. Właściwe ustawienie: prawidłowe ustawienie fotoceluły, zapewniając, że czerwona dioda LED na odbiorniku pozostaje wyłączona, gdy jest prawidłowo ustawiona.
6. Wymiana przedniego panelu: po zweryfikowaniu połączeń należy bezpiecznie wymienić przedni panel.
7. System badawczy: Przerwać wiązkę podczerwoną w celu sprawdzenia reakcji przekaźnika.
8. Zabezpieczyć przedni panel: wreszcie zabezpieczyć przedni panel za pomocą podanych śrub.

Doświadczenie najwyższej niezawodności:

• Stabilna odległość wykrywania: zapewnia stabilną wykrycie w odległości ponad 20 metrów.
• Wysokiej jakości lampy podczerwone: Wykorzystuje znane niemieckie marki dla stałej odległości i odporności na światło.
• Niezawodne przekaźniki: Wyposażone w japońskie przekaźniki marki Omron, zapewniające kompatybilność z różnymi markami operatorów drzwi.
• Technologia montażu powierzchniowego (SMT): zapewnia dokładność i spójność produkcji serii poprzez rygorystyczne standardy jakości.

Zastosowania dla czujnika IR-20:

• Używane w automatycznych drzwiach przesuwnych, otwieraczach bram, drzwiach garażowych itp.
• Składa się z nadajnika i odbiornika, wytwarzającego wiązkę podczerwoną.
• Odpowiednie do otwieraczy przesuwnych, otwieraczy huśtawkowych i barier wyciągowych.
• Wykonane z wysokiej jakości materiału anty-ultrafioletowego, zapewniającego trwałość.

Specyfikacja:

• Zapewnienie zasilania: 12/24 ((VAC/VDC)
• Maksymalny zasięg: do 20 metrów (w pomieszczeniach i na zewnątrz)
• Temperatura pracy: -10°C do +60°C
• Wskaźnik IP: IP65
• Materiał: ABS
• Odpowiedni do podwórka, ściany, ogrodu itp.

Szczegóły połączenia:

• Naprawić czujnik wzroku na obu stronach automatycznych drzwi.
• Części nadające i odbierające powinny znajdować się w tej samej linii poziomej w celu zapewnienia stabilności i niezawodności.

Czujnik wiązki IR-20M JUTAI oferuje wyjątkową niezawodność i wydajność, co czyni go najlepszym wyborem w różnych zastosowaniach wykrywania.
