DC12V/24V domowy czujnik ruchu promieniowania podczerwonego CE

DC12V/24V Nadzór domowy, aktywny czujnik wiązki fotocząsteczek na zewnątrz, detektor podczerwieni

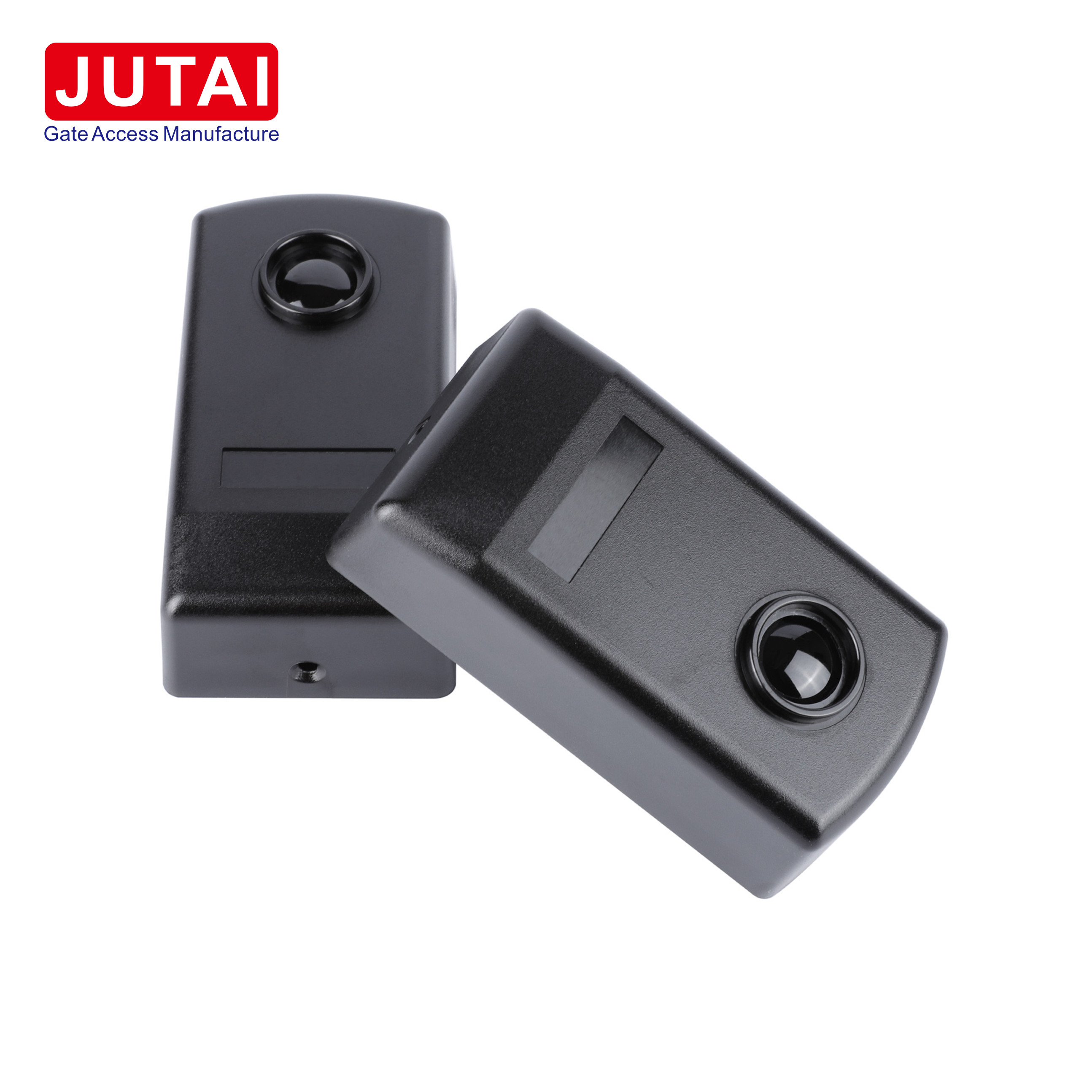

Zwiększenie bezpieczeństwa i wydajności za pomocą czujnika promieniowania podczerwonego JUTAI IR-20

Kluczowe cechy:

1. Rozległy zasięg wykrywania: Dzięki niezwykłemu zasięgowi do 30 metrów, IR-20 zapewnia kompleksowy zasięg, nawet w trudnych środowiskach zewnętrznych.

2. Zwiększona wrażliwość: IR-20 wykrywa nawet najmniejsze ruchy lub przedmioty, co zwiększa bezpieczeństwo.

3. Szybki czas reagowania: IR-20 szybko identyfikuje potencjalne zagrożenia, umożliwiając szybkie działanie.

4. Odporność na zakłócenia: Zaprojektowany tak, aby wytrzymać zakłócenia światła ze środowiska, takie jak światło słoneczne lub światła pojazdów, IR-20 utrzymuje stałą wydajność w każdych warunkach.

5. Ułatwiona instalacja: IR-20 został zaprojektowany z myślą o łatwej konfiguracji i ustawieniu, uproszczając procedury instalacyjne, skracając czas przestojów i usprawniając prace konserwacyjne.

Zastosowanie:

1. Bezproblemowa kontrola dostępu: Idealna do automatycznych drzwi i systemów kontroli dostępu, IR-20 ułatwia płynny przejście osobom lub pojazdom, zwiększając bezpieczeństwo i wygodę.

2. Robustne środki bezpieczeństwa: W aplikacjach bezpieczeństwa IR-20 skutecznie wykrywa nieautoryzowane wjazdy, zabezpieczając obwód, protokoły bezpieczeństwa okien i drzwi.

3. Optymalizacja przemysłowa: w warunkach przemysłowych IR-20 optymalizuje linie produkcyjne poprzez dokładne wykrywanie pozycji i ruchów obiektów, zwiększając efektywność operacyjną.

4. Efektywne zarządzanie parkingiem: wdrażany na parkingach IR-20 sprawnie zarządza wejściem i wyjściem pojazdów, zapewniając płynny przepływ ruchu i efektywne wykorzystanie miejsc parkingowych.

Instrukcja montażu:

1. Wygodny dostęp: Otwórz przedni panel fotoceluły, aby łatwo uzyskać dostęp do komponentów wewnętrznych.

2. Bezpieczne mocowanie: Wprowadź kable do wyznaczonych otworów i mocno przymocuj podstawę do ściany, zapewniając stabilność podczas pracy.

3. Wszechstronne opcje montażu: Wybierz odpowiednie metody montażu na ścianie lub powierzchniach metalowych, zapewniając bezpieczne umieszczenie.

4. Odpowiednie podłączenie: Podłącz kable i zasil fotocelle w określonym zakresie napięcia, aby uzyskać optymalną wydajność.

5. Dokładne wyrównanie: prawidłowe wyrównanie fotoceluły w celu utrzymania prawidłowej funkcjonalności, co wskazuje stan czerwonej diody LED.

6. Badanie funkcjonalne: sprawdzenie odpowiedzi przekaźnika poprzez przerwanie wiązki podczerwonej, zapewniając niezawodną pracę.

7. Bezpieczne zamknięcie: Wymiana przedniego panelu i zabezpieczenie go za pomocą dostarczonych śrub w celu utrzymania integralności i funkcjonalności.

Zalety i cechy:

1. Bezproblemowa integracja: IR-20 w pełni integruje się z różnymi systemami sterowania drzwiami, zapewniając kompatybilność i łatwość obsługi.

2. Elastyczne rozwiązania montażowe: Dostosowalne opcje montażu, w tym integracja krawędzi drzwi, upraszczają procedury montażowe dla większej wygody.

3. Niezawodne środki bezpieczeństwa: IR-20 zapewnia niezawodną ochronę automatycznych drzwi i bram, przywiązując najwyższy wagę do bezpieczeństwa użytkowników.

4. Uniwersalny zakres zastosowań: nadaje się do różnych typów drzwi i środowisk przemysłowych, IR-20 oferuje wszechstronność w użyciu i wdrażaniu.

5. Precyzyjne możliwości wykrywania: Dokładne wykrywanie osób lub przedmiotów przechodzących przez teren zapewnia zapobieganie wypadkom i zwiększenie środków bezpieczeństwa.

6. Efektywna wydajność: IR-20 działa przy niskim zużyciu energii i oferuje wszechstronne opcje wyjścia, zapewniając wydajność i niezawodność.

7. Trwałość w trudnych warunkach: Wodoszczelność IP67 umożliwia IR-20 wytrzymanie trudnych warunków środowiskowych, zapewniając długowieczność i trwałość.

Podsumowując, czujnik wiązki podczerwonej JUTAI IR-20 stanowi szczyt bezpieczeństwa i wydajności w różnych zastosowaniach.i przyjazny dla użytkownika proces instalacji, IR-20 zapewnia niezrównaną wydajność w zapewnianiu bezpieczeństwa i wygody w różnych środowiskach,umacnianie jego roli jako niezbędnego elementu nowoczesnych systemów kontroli dostępu i bezpieczeństwa.

Parametry techniczne

Szczegóły połączenia JUTAI IR-20

Instalacja fotoceluły IR-20M: przewodnik krok po kroku

1Dostęp do wnętrza:

• 1.1 Delikatnie podnieść przedni panel fotoceluły, aby ujawnić jego elementy wewnętrzne, umożliwiając łatwy dostęp podczas montażu.

2Wprowadzenie kabli i mocowanie podstawy:

• 2.1 Należy ostrożnie wkładać kable do wyznaczonych przez nie przedziałów w komórce fotoelektrycznej.
• 2.2 Bezpiecznie mocować podstawę fotoceluły do ściany przy użyciu odpowiedniego sprzętu montażowego, zapewniając stabilność i niezawodność.

3. Do montażu na ścianie lub na powierzchni metalowej:

• 3.1 W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby, aby mocno zakotwiczyć fotocelle.
• 3.2 W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø i użyć śrub samodzielnych w celu zapewnienia bezpiecznego mocowania.

4/ Nawiąż kontakty:

• 4.1 Podłącz niezbędne kable do fotoceluły, zapewniając odpowiednią izolację i bezpieczne połączenia.
• 4.2 W celu umożliwienia pracy fotoceluły, należy ją napędzać stabilnym napięciem w zakresie od 12 do 24 V DC/AC.

5. Zapewnić odpowiednie położenie:

• 5.1 W celu optymalizacji wydajności sprawdzać prawidłowe ustawienie, ustawienie i podłączenie komponentów fotoceluł.
• 5.2 Upewnij się, że czerwony wskaźnik LED na odbiorniku pozostaje wyłączony, gdy fotocella jest prawidłowo skonfigurowana.
• 5.3 Czerwona dioda diodowa zapala się w przypadku przerwania wiązki podczerwonej, wskazując na potencjalne przeszkody.

6Pokrywka z przednim panelem:

• 6.1 Po zweryfikowaniu wszystkich połączeń ostrożnie zakryć fotocelę przednim panelem.
• 6.2 Przyczep przednią płytę mocno do momentu jej zatrzymania, zapewniając ścisłe dopasowanie, a następnie mocno ją zamknąć w celu ochrony elementów wewnętrznych.

7. System testowy:

• 7.1 Przeprowadzić dogłębne badanie systemu poprzez celowe wielokrotne przerywanie promieniowania podczerwonego.
• 7.2 Obserwować i potwierdzać odpowiednią reakcję przekaźnika w celu zweryfikowania funkcjonalności fotoceluły.

8/ Zabezpieczyć przedni panel:

• 8.1 Wreszcie, przy użyciu dostarczonych śrub należy mocno przymocować przedni panel, zapewniając, aby pozostał mocno przymocowany do fotoceluły.

Dokładnie stosując się do tych instrukcji krok po kroku, można z pewnością zainstalować i zapewnić prawidłowe działanie fotoceluły IR-20M,Zwiększając w ten sposób bezpieczeństwo i wydajność aplikacji.

Wytyczne dotyczące instalacji fotokładowej JUTAI IR-20 o długości 20 metrów

1. Przygotować miejsce instalacji:

   • Wybierz odpowiednie miejsce zapewniające optymalne pokrycie wykrywania.
   • Upewnij się, że obszar jest wolny od przeszkód, aby zapobiec zakłóceniom.

2. Pozycja montażu:

   • W celu uzyskania maksymalnego zasięgu i zakresu wykrywania montuje się fotocelę podczerwoną na odpowiedniej wysokości i pod odpowiednim kątem.
   • Użyj stabilnej i bezpiecznej powierzchni mocowania, aby zapobiec ruchowi lub niewłaściwemu ustawieniu.

3. Połączenia kablowe:

   • W celu prawidłowego podłączenia przewodów należy zapoznać się z dostarczonym schematem okablowania lub instrukcją obsługi.
   • Upewnij się, że wszystkie połączenia są dobrze izolowane, aby zapobiec problemom elektrycznym.

4. Zasilanie:

   • Zapewnienie stabilnego zasilania w określonym zakresie napięcia (zwykle 12-24 V prądu stałego).
   • Podwójnie sprawdź biegunowość i napięcie, aby uniknąć uszkodzenia urządzenia podczas montażu.

5. Przystosowanie i badanie:

   • Należy ustawić światła podczerwone naprzeciw siebie, zapewniając odpowiednie pokrycie wykrywania.
   • Badanie fotoceluły poprzez blokowanie wiązki podczerwieni i sprawdzenie reakcji przekaźnika na funkcjonalność.

6. Dokładna regulacja:

   • W celu optymalizacji wydajności należy dostosować ustawienia ustawienia i czułości.
   • Zminimalizuj fałszywe alarmy lub niewykryte wykrycia poprzez precyzyjne dostosowanie fotoceluły.

7. Bezpieczna instalacja:

   • Po potwierdzeniu prawidłowego działania należy mocno przymocować fotocelle przy użyciu dostarczonego sprzętu montażowego.
   • Upewnij się, że wszystkie połączenia są szczelne i że urządzenie jest chronione przed czynnikami środowiskowymi.

Dokładnie przestrzegając tych wytycznych instalacyjnych, możesz zapewnić najwyższą niezawodność i wydajność z JUTAI IR-20 20-metrową podczerwoną fotocelą,zapewniając bezkonkurencyjne bezpieczeństwo i wygodę dla Twoich potrzeb.
