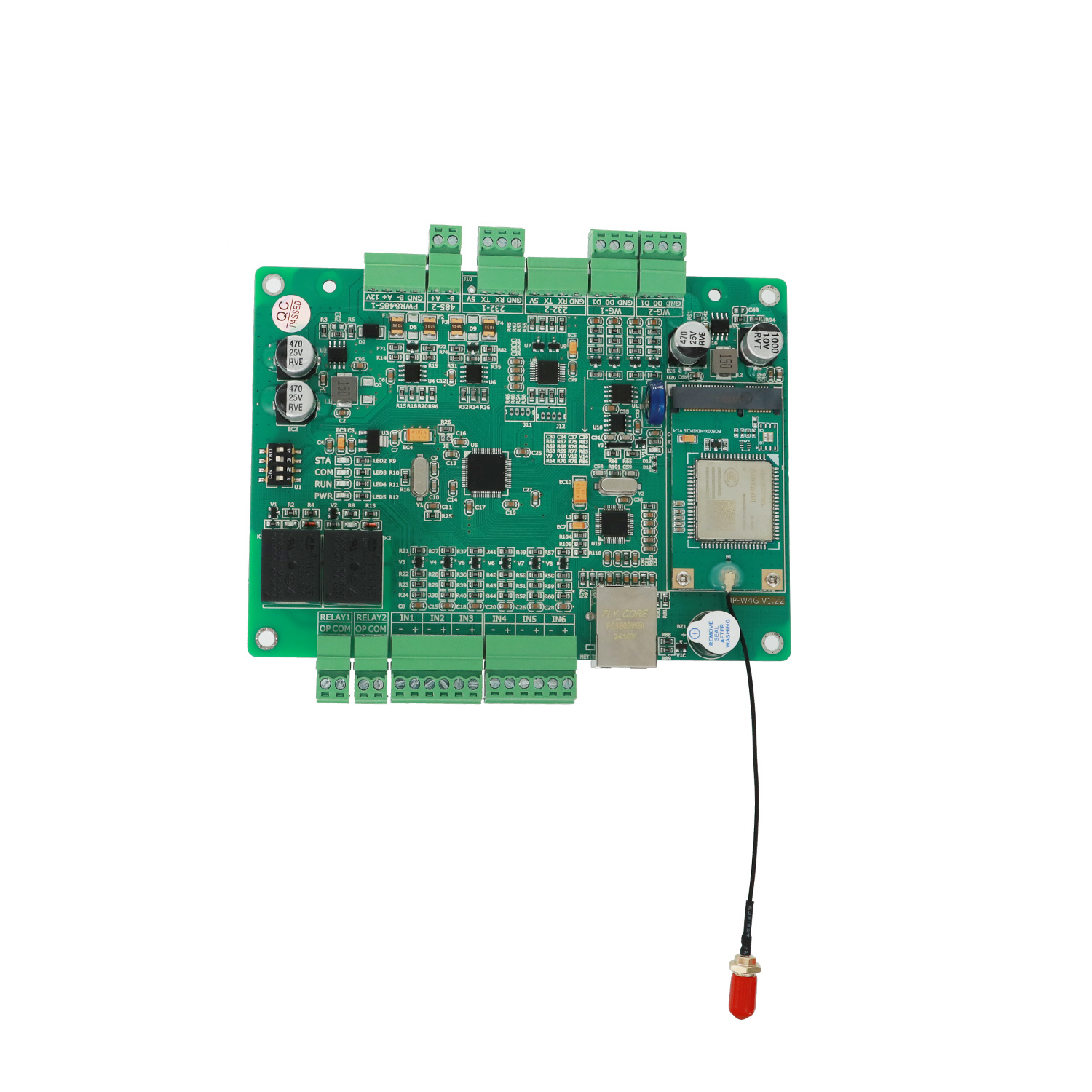

Wielofunkcyjny kontroler parkingu 4G do systemu LPR i kontroli szlabanów
| Place of Origin | China |
|---|---|
| Nazwa handlowa | JUTAI |
| Model Number | W4G |
| Dokument | W4G.pdf |
| Minimum Order Quantity | 1 |
| Cena | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Szczegóły Produktu
| Procesor rdzeniowy | Szybki procesor ARM Cortex-M3 z wbudowanym systemem operacyjnym czasu rzeczywistego | Napięcie robocze | DC 12 V (z zabezpieczeniem przed odwrotnym podłączeniem) |
|---|---|---|---|
| Temperatura pracy | -40°C do +85°C | Komunikacja sieciowa | Tryb podwójny: 4G LTE (moduł zintegrowany) i Ethernet (adaptacyjny 10/100M) |
| Logika redundancji sieci | Automatyczne przełączanie awaryjne: priorytet Ethernet -> Przełącz na 4G w przypadku awarii Ether | Szybkość wysyłania/pobierania | Ethernet: do 300 KB/s; 4G: do 100 KB/s (w zależności od sieci) |
| Wyjście przekaźnikowe | 2 kanały, izolowany styk bezpotencjałowy, Obciążalność: 250VAC/10A lub 30VDC/10A | Wejście cyfrowe (IO) | 6 kanałów, nieizolowanych, dopuszczalny zakres napięć: 0-5V |
| Interfejsy szeregowe | 2 x RS232, 2 x RS485 (szybkość transmisji: 4800-115200bps, z zabezpieczeniem) | Interfejs Wieganda | 2 kanały, obsługuje adaptacyjny format Wiegand 26/34 |
| Obsługiwane protokoły kamer | Bezpośrednie przesyłanie zdjęć przez Ethernet (Zhixin, Zhenshi); Dane tablicy rejestracyjnej przez R | Funkcje pokładowe | Zegar czasu rzeczywistego (RTC) z podtrzymaniem bateryjnym, przechowywanie danych offline o dużej po |
| Tryb rozwoju | Dokowanie w chmurze (zalecane, za pośrednictwem zestawu SDK MQTT) i użycie lokalne (jako lokalny kon | Wymiary fizyczne (dł.*szer.*wys.) | 145 mm * 105 mm * 15 mm |
| Typ karty SIM | MicroSIM (adaptacyjny 1,8 V/3,3 V) | Zdalne zarządzanie | Obsługuje aktualizacje oprogramowania sprzętowego i plików drogą bezprzewodową (OTA). |
| Podkreślić | Kontroler parkingu 4G,Kontroler parkingu LPR,Wielofunkcyjny kontroler parkingu |
||
opis produktu
Wielofunkcyjny sterownik parkingu 4G dla systemu LPR i kontroli barier
JUTAI W4G 4G Parking Lot Controller jest inteligentnym rdzeniem klasy przemysłowej, dostosowanym do systemów parkingowych z rozpoznawaniem tablic rejestracyjnych.Integracja danych LPR, kontrola barier, działanie w trybie offline oraz łączenie wielu urządzeń peryferyjnych, rozwiązując tradycyjne systemy parkowania oparte na fizycznych liniach.Wyposażony w szybki procesor ARM Cortex-M3 i bogate standardowe interfejsy, bezproblemowo łączy kamery LPR, bariery, detektory pętli i platformy chmurowe, zapewniając 24/7 stabilną pracę parkingi, społeczności i scenariuszy dostępu komercyjnego.
Podstawowe parametry techniczne
| Kategoria | Kluczowe parametry | Specyfikacja |
|---|---|---|
| Energetyka i środowisko | Napięcie robocze | DC12V (z zabezpieczeniem odwrotnego połączenia) |
| Prąd roboczy | 2A MAX (prąd natychmiastowy podczas transmisji danych 4G) | |
| Temperatura pracy | -40°C ~ +85°C (np. wilgotność względna < 80%, bez mrozu) | |
| Wymiary (L × W × H) | 145 mm × 105 mm × 15 mm | |
| Odległość między otworami montażowymi | 135 mm × 95 mm | |
| Komunikacja w dwóch sieciach | Moduł 4G | Wbudowana, obsługuje kartę MicroSIM (1.8/3.3V adaptive), maksymalna prędkość danych 100KByte/S |
| Interfejs Ethernet | 10/100M adaptacyjna, izolowana, maksymalna prędkość transmisji danych 300KByte/S | |
| Logika sieci | Automatyczne włączenie: priorytetowy Ethernet, awaria przejścia na 4G w przypadku awarii, cofnięcie po odzyskaniu | |
| LPR i integracja obwodowa | Kompatybilne aparaty | Zhixin, Zhenshi (Ethernet photo push); Zhixin, Zhenshi, Qianyi (dane RS485) |
| Interfejsy sterowania | 2x RS232, 2x RS485 (4800-115200bps, z ochroną ESD) | |
| Interfejsy kontroli dostępu | 2x Wiegand (26/34 bit adaptacyjny) | |
| IO Wpływ/wyjście | 6x wejście IO (0-5V); 2x wyjście przekaźnika (250VAC 10A / 30VDC 10A) | |
| Podstawowe funkcje | Przechowywanie w trybie offline | Zapisywanie list białych, dzienników dostępu i do 64 obrazów (≤ 64KB każdy) |
| Wspierane protokoły | MQTT (docking w chmurze), protokół czytnika ETC, protokół sterowania drukarką | |
| Moduły rozwoju | Łączenie w chmurze (SDK + MQTT); użycie lokalne (kontrola oprogramowania PC) |
Główne zalety funkcjonalne
1. Podwójna redundancja sieci i nieprzerwana eksploatacja
- Brak zależności od linii: 4G + Ethernet design podwójnej sieci, automatyczne przełączanie na 4G, gdy fizyczne linie są uszkodzone lub Ethernet nie działa
- Optymalizacja kosztów: Powraca do Ethernet po odzyskaniu sieci, minimalizując zużycie danych 4G i koszty operacyjne
- Stabilny zasięg sygnału: wykorzystuje sieci operatorów telefonii komórkowej, zapewniając normalną pracę, dopóki sygnały komórkowe są dostępne
2. Bezproblemowa integracja systemu LPR
- Bezpośrednia integracja kamer: obsługuje przesyłanie zdjęć Ethernet z kamer Zhixin / Zhenshi i dane tablic rejestracyjnych RS485 z trzech głównych marek
- Szybka transmisja danych: Ethernet przesyła zdjęcia 100KB w ~ 0,5 sekundy, 4G w ~ 1,5 sekundy, zapewniając przetwarzanie LPR w czasie rzeczywistym
- wykrywanie fałszywych tablic: współpracuje z obsługiwanymi kamerami w celu identyfikacji fałszywych/wrotnych/przebywania tablic, zwiększając bezpieczeństwo parkingu
3. Funkcjonowanie w trybie offline i integralność danych
- Możliwość niezależnej pracy: Wbudowany RTC (rezerw awarii zasilania) i pamięć o dużej pojemności, działająca w trybie offline z wstępnie przechowywanymi listami białymi
- Kontrola dostępu w trybie offline: Automatycznie pozwala przejechać ważnym pojazdom na białej liście, odmawia przejazdu pojazdom tymczasowym/wygasłym i zapisuje wszystkie zapisy
- Automatyczna synchronizacja: Wysyła dzienniki, obrazy i rekordy dostępu do chmury bezpośrednio po ponownym podłączeniu, bez utraty danych
4Kompleksowa kontrola bariery i obwodu
- Zarządzanie barierą: 2 przekaźniki o dużym obciążeniu kontrolują otwieranie/zamykanie/trzymanie bariery otwartej, z kontrolą opóźnienia LED (1-30 sekund)
- Połączenie peryferyjne: odczytuje sygnały detektorów pętli za pośrednictwem wejścia IO w celu wykrycia obecności pojazdu; łączy czytniki kart za pośrednictwem Wieganda do kontroli podwójnego dostępu
- Rozszerzone funkcje: obsługuje drukarki biletów, czytniki ETC i wyświetlacze LCD, dostosowując się do różnych konfiguracji parkingowych
5Integracja chmury i inteligentne zarządzanie
- MQTT docking protokołu: Standardowy format JSON, obsługa kontroli chmury barier, wyświetlania treści, transmisji głosowych i aktualizacji listy białej
- Monitorowanie w czasie rzeczywistym: okresowe raporty o uderzeniach serca (1 minuta domyślnie) obejmują siłę sygnału, temperaturę, wykorzystanie danych i typ sieci
- Zarządzanie listami białymi: obsługuje dodawanie/zmianę/usunięcie list białych (maksymalnie 16000 wpisów), z operacją seryjną w celu wydłużenia trwałości błysku
Scenariusze zastosowania
- Inteligentne parkingi:Główny sterownik dla stacji wejścia/wyjścia, zintegrowany z rozpoznawaniem LPR, kontrolą bariery i połączeniem systemu płatniczego.
- Wspólnoty mieszkaniowe:Zarządza białymi listami mieszkańców i tymczasowym dostępem odwiedzających, łącząc się z systemami kontroli dostępu społeczności dla bezpiecznego wejścia pojazdów
- Parking dla handlu i handlu detalicznego:Ułatwia płatne parkowanie, zarządzanie miesięcznymi przepustkami i integrację płatności kodem QR.
- Parki przemysłowe i centra logistyczne:Kontroluje dostęp do pojazdów ciężarowych i upoważnionego personelu, rejestruje czasy wjazdu/wyjazdu i integruje się z systemami zarządzania magazynem
- Stacje opłat drogowych:Wspiera integrację protokołu ETC, przy stabilności sieci podwójnej zapewniającej krytyczną komunikację w scenariuszach pobierania opłat drogowych
Dlaczego wybrać sterownik parkingowy W4G 4G?
- Optymalizacja specyficzna dla LPR:Bezproblemowa integracja z głównymi kamerami LPR, zmniejszająca złożoność integracji dla integratorów systemów
- Gwarancja zerowego przestoju:Automatyczne przełączenie podwójnej sieci eliminuje przerwy zależne od linii, chroniąc dochody z parkingu i bezpieczeństwo
- Zapewnienie możliwości działania w trybie offline:Niezależna obsługa z przechowywaniem danych zapewnia normalną kontrolę dostępu nawet bez połączenia sieciowego
- Trwałość przemysłowa:Odporność na ekstremalne temperatury (-40°C ~ +85°C) i ochrona interfejsu w trudnych warunkach zewnętrznych
- Skalowalne i odporne na przyszłość:Otwarty protokół MQTT i bogate interfejsy wspierają integrację platform chmurowych i rozbudowę funkcjonalną
