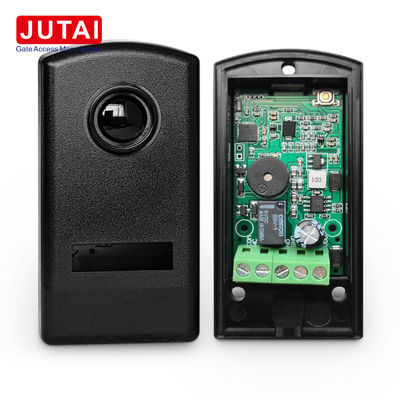

Dostosowalny przewodowy czujnik fotoelektryczny przeciwświatłości słonecznej dla dużych bram przemysłowych 30m

Zastosowalny przewodowy czujnik fotoelektryczny przeciwświatłości słonecznej dla dużych bram przemysłowych 30m

Czujnik promieniowania IR-20M JUTAI

Cechy

1. Detekcja na dużą odległość: odległość wykrywania do 30 metrów w świetle zewnętrznego słońca.
2. Wysoka wrażliwość: zdolność do dokładnego wykrywania bardzo małych obiektów lub subtelnych ruchów.
3. Szybki czas reakcji: czujniki te mają bardzo szybki czas reakcji, co sprawia, że nadają się do zastosowań wymagających szybkiego wykrywania.
4. Wysoka odporność na zakłócenia: zaprojektowana tak, aby wytrzymać zakłócenia światła ze środowiska (takie jak światło słoneczne lub światła pojazdów), zapewniając stabilną wydajność.
5. Łatwa instalacja: Zazwyczaj przeznaczona do łatwej instalacji i ustawienia, ułatwiającej użytkownikowi konfigurację i konserwację.

Wnioski

1. Automatyczne drzwi i systemy kontroli dostępu: Używane do wykrywania osób lub pojazdów przejeżdżających, automatycznie kontrolując otwieranie i zamykanie drzwi.
2. Systemy bezpieczeństwa: W aplikacjach bezpieczeństwa wykrywają nieautoryzowane wtargnięcie, powszechnie stosowane do ochrony obwodu, okien i drzwi.
3. Automatyka przemysłowa: stosowana w liniach produkcyjnych i taśmach przenośnych do wykrywania pozycji i ruchu obiektów, sterowania działaniami maszyn.
4. Zarządzanie parkingiem: Używane na parkingach do wykrywania wejścia i wyjścia pojazdów, kontroli bram barierowych lub monitorowania zajętości miejsc parkingowych.

Instrukcje instalacji

1. Dostęp do wnętrza: Otwórz przedni panel fotoceluły, aby uzyskać dostęp do jej komponentów wewnętrznych.
2. Wprowadzenie kabli i mocowanie podstawy: Wprowadź kable do odpowiednich szczelin i mocno mocuj podstawę fotoceluły do ściany.
3. Do montażu na ścianie lub na powierzchni metalowej:
   • Do montażu ściennego należy wywiercić trzy otwory o długości 5 mm i umieścić odpowiednie kotwice śruby.
   • Na powierzchniach metalowych należy wywiercić trzy otwory o średnicy 3 mm do samodzielnych śrub.
4. Połączenia: Połącz niezbędne kable i zasil fotocelle napięciem od 12 do 24 V prądu stałego/przechodzącego.
5. Zapewnienie prawidłowego ustawienia: prawidłowe ustawienie fotoceluły. Czerwona dioda LED na odbiorniku powinna pozostać wyłączona, jeśli jest prawidłowo ustawiona. Jeśli wiązka podczerwona zostanie przerwana, czerwona dioda LED zapali się.
6. Pokrycie przednim panelem: po zweryfikowaniu połączeń należy wymienić przedni panel, upewniając się, że jest mocno na miejscu.
7. System badawczy: Wielokrotne przerywanie wiązki podczerwonej w celu sprawdzenia odpowiedzi przekaźnika.
8. Zabezpieczyć przedni panel: wreszcie zabezpieczyć przedni panel za pomocą dostarczonych śrub.

Wykonanie tych kroków zapewni prawidłową instalację i funkcjonowanie fotoceluły IR-20M.

Doświadcz najwyższej niezawodności z przewodową fotocelle JUTAI IR-20.

• Stabilna odległość wykrywania: zapewnia wyjątkowo stabilne i niezawodne wykrywanie w odległości ponad 20 metrów.
• Wysokiej jakości lampy podczerwone: W celu zapewnienia stałej odległości i odporności na światło wykorzystuje znane niemieckie marki.
• Niezawodne przekaźniki: Wyposażone w japońskie przekaźniki marki Omron, gwarantujące kompatybilność z różnymi markami operatorów drzwi.
• Technologia montażu powierzchniowego (SMT): zapewnia dokładność i spójność produkcji serii poprzez rygorystyczne standardy jakości.

Zalety i cechy

Całkowite wsparcie

Każdy pakiet zawiera angielską instrukcję obsługi z ilustrowanymi schematami, oferując kompleksowe wskazówki dotyczące łatwej instalacji i konfiguracji.

Wniosek

Podsumowując, czujnik promieniowania IR-20 JUTAI oferuje niezrównane bezpieczeństwo i wszechstronność w różnych zastosowaniach, zapewniając spokój umysłu i wygodę w różnych środowiskach.




Parametry techniczne

Szczegóły połączenia JUTAI IR-20

W celu zainstalowania fotoceluły IR-20M należy postępować zgodnie z poniższymi instrukcjami krok po kroku:

1. Dostęp do wnętrza:

   • Podnieście przedni panel fotoceluły, aby uzyskać dostęp do jego wewnętrznych elementów.

2. Wprowadzenie kabla i mocowanie podstawy:

   • Wprowadź kable do wyznaczonych przez nie przegród i mocno przymocuj podstawę fotoceluły do ściany.

3. Do montażu na ścianie lub na powierzchni metalowej:

   • W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby.
   • W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø do samodzielnych śrub.

4. Związać się:

   • Połączyć niezbędne kable i zasilanie fotocelle napięciem w zakresie od 12 do 24 V DC/AC.

5. Zapewnij odpowiednie położenie:

   • Sprawdź prawidłowe położenie, ustawienie i połączenie fotoceluły.
   • Czerwona dioda LED na odbiorniku powinna pozostać wyłączona, jeśli wszystko jest prawidłowo skonfigurowane.
   • Kiedy promienie podczerwone zostaną przerwane, czerwona dioda LED zapali się.

6. Okładka z przednią panelą:

   • Gdy połączenia zostaną zweryfikowane, zakryj fotocelle przednim panelem.
   • Włóż ją mocno, aż się zatrzyma, a następnie mocno zamknij.

7. System badania:

   • W celu zapewnienia odpowiedniej reakcji przekaźnika należy przetestować system poprzez wielokrotne przerywanie wiązki podczerwieni.

8. Bezpieczny przedni panel:

   • Wreszcie przymocować przednią płyta przy użyciu dostarczonych śrub.

Wykonując te czynności należycie, można zapewnić prawidłową instalację i funkcjonowanie fotoceluły IR-20M.

Wytyczne dotyczące instalacji:

1. Przygotować miejsce instalacji: Wybierz odpowiednie miejsce do instalacji fotokomórki JUTAI IR-20 o długości 20 metrów.Zapewnienie, że obszar jest wolny od przeszkód i zapewnia optymalne pokrycie dla wykrycia.

2. Pozycja montażu: montuje się fotocelę podczerwoną na wysokości i pod kątem umożliwiającym maksymalne pokrycie i zakres wykrywania.Należy dążyć do stabilnej i bezpiecznej powierzchni mocowania, aby zapobiec wszelkim ruchom lub niewłaściwemu ustawieniu.

3. Połączenia przewodowe: połączyć przewody fotoceluły podczerwonej zgodnie z dostarczonym schematem przewodowym lub instrukcją obsługi.Zapewnić odpowiednią izolację i bezpieczne połączenia, aby zapobiec problemom z prądem.

4. Zasilanie: Dostarcz stabilne zasilanie w określonym zakresie napięcia (zwykle 12-24 V prądu stałego) do fotoceluły podczerwonej.

5. Ustawienie i badanie: po zainstalowaniu i uruchomieniu urządzenia należy ustawić lampy podczerwone tak, aby były naprzeciwko siebie i aby odległość wykrywania spełniała wymagania.Badanie fotoceluły poprzez blokowanie wiązki podczerwonej i weryfikacja odpowiedzi przekaźnika.

6. Dokładna regulacja: W razie potrzeby dokładna regulacja ustawień ustawienia i wrażliwości fotoceluły podczerwonej w celu optymalizacji jej wydajności i zminimalizowania fałszywych alarmów lub niewykrytych wykryć.

7. Bezpieczna instalacja: Po potwierdzeniu prawidłowego działania, należy mocno przymocować fotocelle podczerwone za pomocą dostarczonego sprzętu montażowego.Upewnij się, że wszystkie połączenia są szczelne i że urządzenie jest chronione przed czynnikami środowiskowymi.

Jeśli przestrzegacie metody instalacji, możecie doświadczyć najwyższej niezawodności i wydajności z JUTAI IR-20 20-metrowej podczerwonej fotocelle,zapewniając bezkonkurencyjne bezpieczeństwo i wygodę dla Twoich potrzeb.
