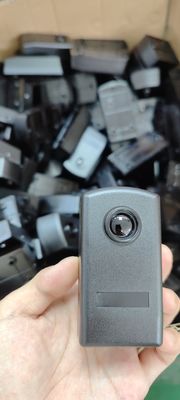

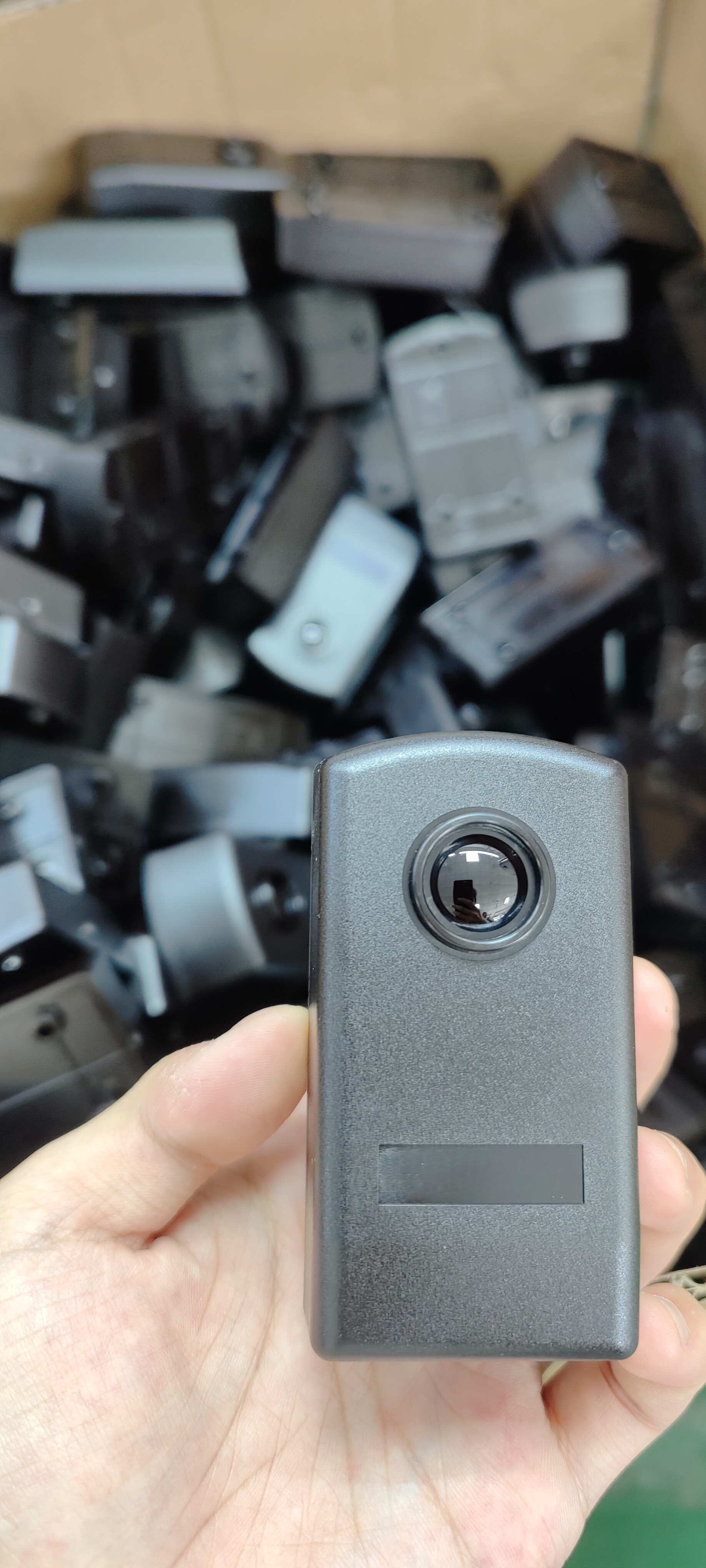

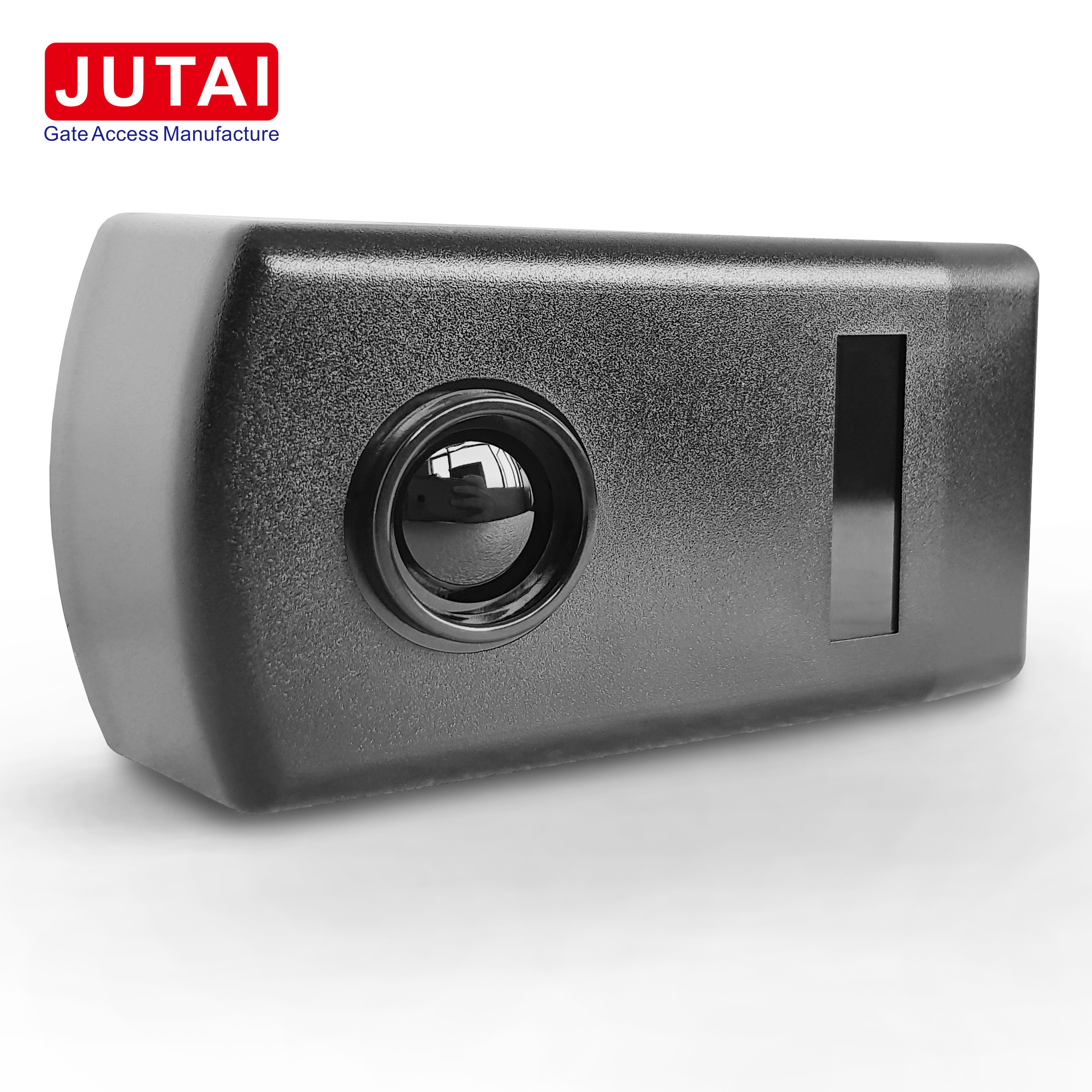

30m przewodowy wiązek podczerwony dla automatycznego bezpieczeństwa bramy

Zwiększenie bezpieczeństwa i wydajności za pomocą czujnika promieniowania podczerwonego JUTAI IR-20

1Główne cechy:

1.1 Wykrywanie na duże odległości: IR-20 zapewnia szeroki zasięg i niezawodne możliwości wykrywania, posiadając niezwykłą odległość wykrywania do 30 metrów, nawet w świetle słonecznym na zewnątrz.

1.2 Wysoka wrażliwość: IR-20, zdolny do dokładnego wykrywania nawet najmniejszych obiektów lub subtelnych ruchów, zapewnia zwiększone bezpieczeństwo i wydajność.

1.3 Szybki czas reagowania: IR-20 posiada bardzo szybki czas reagowania i jest idealny do zastosowań wymagających szybkiego wykrywania, zapewniając szybkie i skuteczne działanie.

1.4 Wysoka odporność na zakłócenia: zaprojektowany tak, aby przeciwdziałać zakłóceniom światła ze środowiska, takim jak światło słoneczne lub światła pojazdów, IR-20 zapewnia stabilną wydajność w każdych warunkach.

1.5 Łatwa instalacja: IR-20 jest zaprojektowany z myślą o łatwej instalacji i ustawieniu, ułatwiając użytkownikowi konfigurację i konserwację, minimalizując czas przestojów i kłopotów.

2. zastosowania:

2.1 Automatyczne drzwi i systemy kontroli dostępu: stosowane do wykrywania osób lub pojazdów przejeżdżających, automatyczne sterowanie otwieranie i zamykanie drzwi, zapewniające płynną kontrolę dostępu.

2.2 Systemy bezpieczeństwa: w zastosowaniach bezpieczeństwa IR-20 wykrywa nieuprawnione wtargnięcie, powszechnie stosowane do zabezpieczenia obwodu, okien i drzwi, zwiększając ogólne środki bezpieczeństwa.

2.3 Automatyka przemysłowa: stosowana w liniach produkcyjnych i taśmach przenośnych do wykrywania pozycji i ruchu obiektów, sterowania działaniami maszyn i optymalizacji procesów przemysłowych.

2.4 Zarządzanie parkingiem: Używane na parkingach do wykrywania wejścia i wyjścia pojazdów, kontroli bram barierowych lub monitorowania obsługi miejsc parkingowych, zapewniając efektywne przepływy i zarządzanie ruchem drogowym.

3Instrukcja montażu:

3.1 Dostęp do wnętrza: Otwórz przedni panel fotoceluły, aby uzyskać dostęp do jej komponentów wewnętrznych.

3.2 Wprowadzenie kabli i mocowanie podstawy: Wprowadzać kable do odpowiednich szczelin i mocno mocować podstawę do ściany.

3.3 Montowanie na ścianie lub na powierzchni metalowej: wykonywanie otworów i wprowadzanie odpowiednich śrub do montażu na ścianie lub powierzchni metalowej.

3.4 Podłączenie: podłączenie kabli i zasilanie fotocelle napięciem od 12 do 24 V DC/AC.

3.5 Zapewnienie prawidłowego ustawienia: prawidłowe ustawienie fotoelementu, zapewniając, że czerwona dioda LED pozostaje wyłączona, gdy jest prawidłowo ustawiona.

3.6 System badawczy: Przerwać wiązkę podczerwoną w celu zweryfikowania odpowiedzi przekaźnika.

3.7 Zabezpieczenie przedniego panelu: Wymiana przedniego panelu i zabezpieczenie go za pomocą dostarczonych śrub w celu zapewnienia prawidłowego działania.

4Zalety i cechy:

4.1 Uniwersalna integracja: Bezproblemowa integracja ze wszystkimi systemami sterowania drzwiami, zapewniająca kompatybilność i łatwość użytkowania.

4.2 Elastyczne opcje montażu: Uproszcza montaż dzięki dostosowalnym opcjom montażu, w tym integracji krawędzi drzwi.

4.3 Bezpieczeństwo automatycznych drzwi: zapewnia niezawodne środki bezpieczeństwa dla automatycznych drzwi i bram, zwiększając ogólne bezpieczeństwo.

4.4 Szeroki zakres zastosowań: nadaje się do różnych typów drzwi i zastosowań przemysłowych, zapewniając wszechstronne zastosowanie.

4.5 Dokładne wykrywanie: wykrywa osoby lub przedmioty przechodzące z precyzją, zapobiegając wypadkom i zapewniając bezpieczeństwo.

4.6 Efektywna eksploatacja: oferuje niskie prądy robocze i wszechstronne opcje wyjściowe zapewniające wydajne i niezawodne działanie.

4.7 Wodoszczelność IP67: Wytrzymuje surowe środowiska o klasyfikacji IP67, zapewniając trwałość i długowieczność.

5Wniosek:

Podsumowując, czujnik wiązki IR-20 JUTAI oferuje bezkonkurencyjne bezpieczeństwo i wydajność w różnych zastosowaniach.i prosty proces instalacji, IR-20 zapewnia spokój umysłu i wygodę w różnych środowiskach, co czyni go niezbędnym elementem nowoczesnych systemów kontroli dostępu i bezpieczeństwa.




Parametry techniczne

Szczegóły połączenia JUTAI IR-20

Przewodnik instalacyjny fotocelle IR-20M

1Dostęp do wnętrza:

1.1 Podnieść przedni panel fotoceluły w celu uzyskania dostępu do jej elementów wewnętrznych.

2Wprowadzenie kabli i mocowanie podstawy:

2.1 Wprowadzać kable do wyznaczonych przez nie przegród.

2.2 Przymocować mocno podstawę fotoceluły do ściany w celu zapewnienia stabilności.

3. Do montażu na ścianie lub na powierzchni metalowej:

3.1 W przypadku mocowania ściennego należy wykorzystać trzy otwory o długości 5 ø i umieścić odpowiednie kotwice śruby.

3.2 W przypadku montażu na powierzchniach metalowych należy wywiercić trzy otwory 3 ø do śrub samozaciskujących.

4/ Nawiąż kontakty:

4.1 Podłącz niezbędne kable do fotoceluły.

4.2 Wyposażanie fotoceluły w napięcie w zakresie od 12 do 24 V DC/AC.

5. Zapewnić odpowiednie położenie:

5.1 Zweryfikować prawidłowe położenie, ustawienie i podłączenie fotoceluły.

5.2 Upewnij się, że czerwona dioda LED na odbiorniku pozostaje wyłączona, gdy jest prawidłowo skonfigurowana.

5.3 Czerwona dioda diodowa zapala się, gdy promienie podczerwone są przerywane.

6Pokrywka z przednim panelem:

6.1 Po zweryfikowaniu połączeń fotoreaktor pokryje się przednim panelem.

6.2 Wprowadź ją mocno, aż zatrzyma się, a następnie mocno zamknij.

7. System testowy:

7.1 Badanie systemu polega na wielokrotnym przerywaniu wiązki podczerwieni.

7.2 Zapewnienie właściwej odpowiedzi przekaźnika w celu potwierdzenia jego funkcjonalności.

8/ Zabezpieczyć przedni panel:

8.1 Wreszcie przymocować przednią tablicę za pomocą dostarczonych śrub.

Starając się ściśle przestrzegać tych instrukcji krok po kroku, możesz zapewnić prawidłową instalację i funkcjonowanie fotocelle IR-20M, zwiększając bezpieczeństwo i wydajność w aplikacji.

Wytyczne dotyczące instalacji:

1. Przygotować miejsce instalacji: Wybierz odpowiednie miejsce do instalacji fotokomórki JUTAI IR-20 o długości 20 metrów.Zapewnienie, że obszar jest wolny od przeszkód i zapewnia optymalne pokrycie dla wykrycia.

2. Pozycja montażu: montuje się fotocelę podczerwoną na wysokości i pod kątem umożliwiającym maksymalne pokrycie i zakres wykrywania.Należy dążyć do stabilnej i bezpiecznej powierzchni mocowania, aby zapobiec wszelkim ruchom lub niewłaściwemu ustawieniu.

3. Połączenia przewodowe: połączyć przewody fotoceluły podczerwonej zgodnie z dostarczonym schematem przewodowym lub instrukcją obsługi.Zapewnić odpowiednią izolację i bezpieczne połączenia, aby zapobiec problemom z prądem.

4. Zasilanie: Dostarcz stabilne zasilanie w określonym zakresie napięcia (zwykle 12-24 V prądu stałego) do fotoceluły podczerwonej.

5. Ustawienie i badanie: po zainstalowaniu i uruchomieniu urządzenia należy ustawić lampy podczerwone tak, aby były naprzeciwko siebie i aby odległość wykrywania spełniała wymagania.Badanie fotoceluły poprzez blokowanie wiązki podczerwonej i weryfikacja odpowiedzi przekaźnika.

6. Dokładna regulacja: W razie potrzeby dokładna regulacja ustawień ustawienia i wrażliwości fotoceluły podczerwonej w celu optymalizacji jej wydajności i zminimalizowania fałszywych alarmów lub niewykrytych wykryć.

7. Bezpieczna instalacja: Po potwierdzeniu prawidłowego działania, należy mocno przymocować fotocelle podczerwone za pomocą dostarczonego sprzętu montażowego.Upewnij się, że wszystkie połączenia są szczelne i że urządzenie jest chronione przed czynnikami środowiskowymi.

Jeśli przestrzegacie metody instalacji, możecie doświadczyć najwyższej niezawodności i wydajności z JUTAI IR-20 20-metrowej podczerwonej fotocelle,zapewniając bezkonkurencyjne bezpieczeństwo i wygodę dla Twoich potrzeb.
