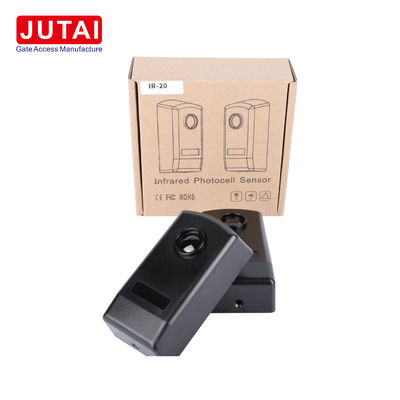

Sensor fotocelowy podczerwony odporny na działanie pogody dla bram barierowych o zasięgu 30 m

JUTAI IR - 20 Infraczerwony czujnik fotograficzny: Idealny do zastosowań wykrywania na zewnątrz

I. Wprowadzenie

Czujnik fotograficzny JUTAI IR-20 to niezawodne i wszechstronne urządzenie przeznaczone do wielu potrzeb wykrywania na zewnątrz.systemy alarmowe bezpieczeństwa, lub aplikacji anty-włamaniowych, ten czujnik oferuje doskonałą wydajność.

II. Cechy i parametry techniczne

A. Cechy

1. - Nie.Różnorodne zastosowania
   • Detektory promieniowania, takie jak JUTAI IR-20, są powszechnie stosowane w automatycznych drzwiach przesuwnych, oknach, garażach itp.Składa się z nadajnika i odbiornika z zintegrowanym wzmacniaczem, który emituje wiązkę podczerwieni.
   • Możliwość samodetekcji czujnika IR - 20 jest szczególnie przydatna w przypadku drzwi przesuwnych.Kiedy wiązka zostanie przywrócona, drzwi zaczynają się ponownie zamykać, dopóki nie zostaną całkowicie zamknięte.
2. - Nie.Odporność na pogody
   • Dzięki klasyfikacji IP65 i gumowej obudowie, jest wysoce odporny na promieniowanie ultrafioletowe i ścierające cząstki, co czyni go odpowiednim dla środowisk zewnętrznych.burze pyłowe, i inne trudne warunki pogodowe.
3. - Nie.Szeroki zakres wykrywania
   • Maksymalny zasięg wykrywania wynosi 20 metrów, który można regulować zgodnie z różnymi wymaganiami instalacji.może utrzymać niezawodny zasięg wykrywania w zakresie 2 - 20 metrów.
4. - Nie.Wysokiej jakości elementy
   • Lampy podczerwone wykorzystują niemieckie marki w celu zapewnienia stabilnego wykrywania odległości i odporności na światło.W celu zapewnienia jakości i dokładności produkcji serii przyjmuje się produkcję plastrów SMT.

B. Tabela parametrów technicznych

III. Zasada działania

Czujnik JUTAI IR - 20 działa na podstawie przerwania wiązki podczerwonej.o pojemności nieprzekraczającej 10 WKiedy obiekt porusza się w strefie wykrywania określonej przez nadajnik i odbiornik, przerywa on wiązkę podczerwoną.W przypadku zastosowań takich jak drzwi przesuwneW przypadku systemów alarmowych, przerwanie wiązki może wywołać sygnał alarmowy, który jest przekazywany do urządzenia alarmowego.

IV. Instrukcje montażu

1. Aby otworzyć IR-20M, podnieść przedni panel fotoceluły.
2. Wprowadź kable do obudowy i przymocuj podstawę do ściany.
   • W przypadku montażu na ścianie należy wykopać trzy otwory o długości 5 ø i zamontować odpowiednie kotwice śruby.
   • Jeśli montuje się je na metalu, należy wywiercić trzy otwory 3 ø do mocowania śrubami samodzielnymi.
3. Włączyć ogniwa fotoelektryczne z napięciem od 12 do 24 V DC/AC.
4. Jeśli pozycja, ustawienie i połączenie są prawidłowe, czerwona dioda LED na odbiorniku zostanie wyłączona.
5. Zakryj fotocelle przednim panelem, wstaw do przycisku i zamknij.
6. Przerwać wiązkę kilka razy, aby sprawdzić odpowiedź przekaźnika.
7. Naprawić przednie panele za pomocą dostarczonych śrub.

V. Wnioski

1. - Nie.Automatyzacja bram i drzwi
   • Może działać jako urządzenie do podnoszenia ciała do barier parkingowych, bram dla spacerów i bram pojazdów.
2. - Nie.Systemy bezpieczeństwa
   • Idealne do włączenia do urządzeń bezpieczeństwa w instytucjach edukacyjnych, kompleksach handlowych, placówkach medycznych, pomieszczeniach mieszkalnych itp.Stabilny zakres wykrywania zapewnia dokładne wykrywanie wtargnięć nawet w środowiskach zewnętrznych.

VI. Wniosek

Wykorzystanie czujnika fotowoltaicznego JUTAI IR - 20 to urządzenie o wysokiej jakości, niezawodne i odporne na warunki pogodowe, które może być stosowane w różnych urządzeniach otwierających bramy i w systemach bezpieczeństwa.Jego zaawansowane funkcje, stabilna wydajność i łatwa instalacja sprawiają, że jest to doskonały wybór dla różnych potrzeb wykrywania na zewnątrz.
