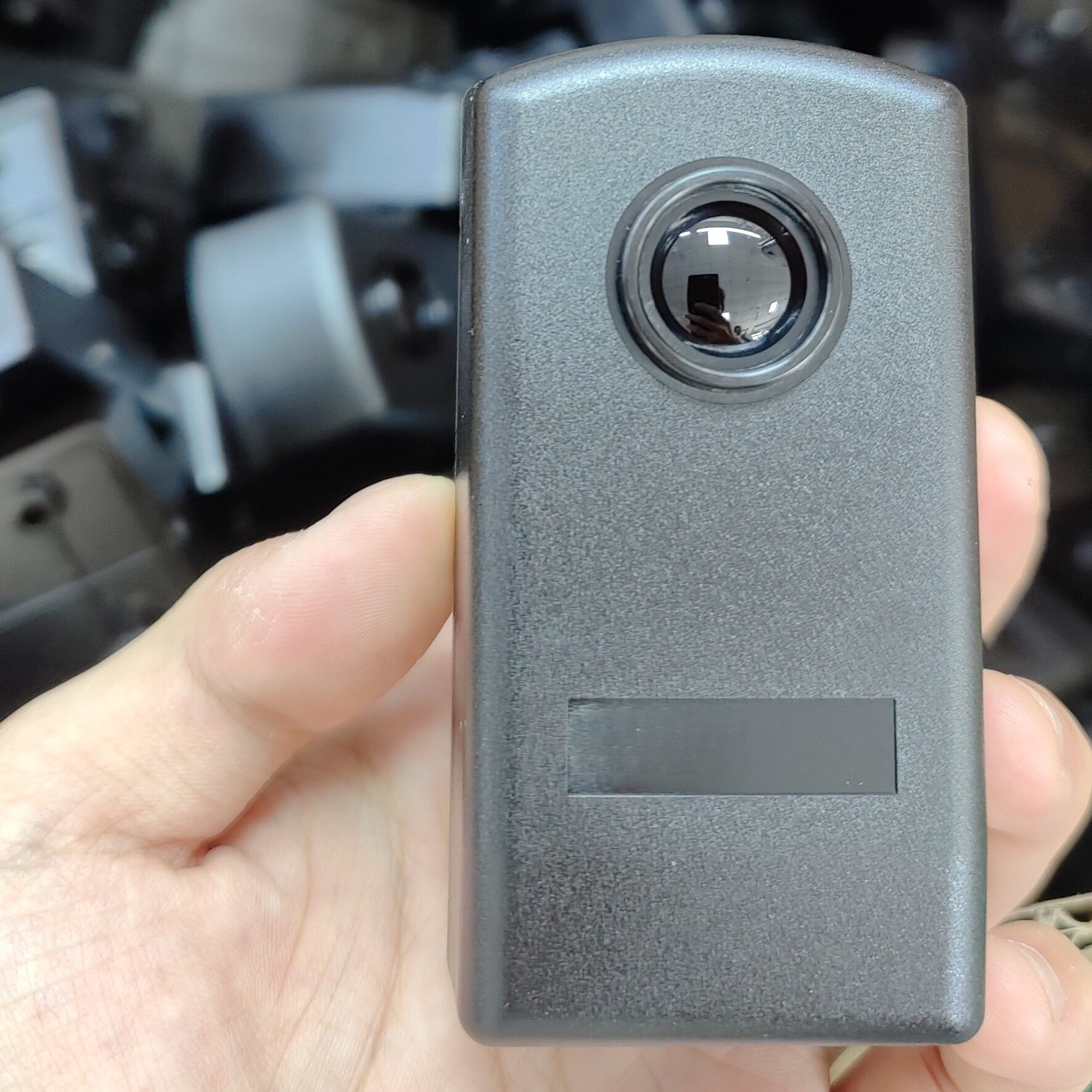

Fotocella bramy podczerwonej z zasięgiem wykrywania 30 m dla drzwi przesuwnych i huśtawczych

JUTAI IR - 20 Infrared Photo Sensor: zaawansowane rozwiązanie wykrywania na zewnątrz

I. Wprowadzenie
Czujnik fotograficzny JUTAI IR - 20 jest wyrafinowanym urządzeniem zaprojektowanym w celu zapewnienia lepszej wykrywalności na zewnątrz w szerokim zakresie zastosowań.

II. Cechy, charakterystyka funkcjonalna i zasady techniczne

A. Główne cechy

1. - Nie.Różnorodne zastosowanie w systemach drzwiowych
   • Jako pojedynczy czujnik wiązki, znany również jako czujnik pojedynczej wiązki, jest szeroko stosowany w automatycznych drzwiach przesuwnych, drzwiach z roletami, drzwiach garażowych, oknach i różnych innych zastosowaniach.
   • Każda jednostka składa się z nadajnika i odbiornika, wyposażonego w zintegrowany wzmacniacz emitujący wiązkę podczerwoną.Ten wąski promień podczerwieni (typ I lub II) skutecznie przeciwdziałuje zakłóceniom zewnętrznym.
   • Nawet w przypadku montażu na niskiej wysokości (20-40 cm nad poziomem ziemi) czujniki te utrzymują niezawodny zakres wykrywania obejmujący od 2 do 20 metrów.
   • Czujnik IR-20 wyróżnia się możliwością samodetekcji, dostosowaną do drzwi przesuwnych.szybko cofa się do największej pozycjiPo całkowitym zamknięciu, wiązka wykrywająca wyłącza się.
2. - Nie.Zaprojektowany do użytku na zewnątrz
   • Dzięki klasyfikacji IP65 i gumowej obudowie, może odporny na promieniowanie ultrafioletowe i cząstki ścierne, co czyni go odpowiednim do użytku na zewnątrz w każdych warunkach pogodowych.
3. - Nie.Długi zasięg wykrywania
   • Ma maksymalny zasięg wykrywania 20 metrów, przy niskiej wysokości montażu utrzymuje niezawodny zasięg wykrywania 2 - 20 metrów.
4. - Nie.Wysokiej jakości elementy zapewniające niezawodną pracę
   • Niemieckie lampy podczerwone zapewniają stabilne wykrywanie odległości i odporność na światło, podczas gdy japońskie przekaźniki Omron zapewniają kompatybilność z różnymi operatorami drzwi.
5. - Nie.Immunitet od zakłóceń- Nie.
   • - Nie.IR - 20: Zero przesłania pomiędzy podwójnymi jednostkami zasilania prądem przemiennym (jakakolwiek niewielka odległość nawet 1 cm), zapewniając precyzyjne i niezależne wykrywanie bez ingerencji ze strony pobliskich jednostek.
   • - Nie.IR - 20G: Wspiera sieć 4-jednostkową za pomocą protokołu izolacyjnego sterowanego chipem, umożliwiając płynną komunikację i koordynację między wieloma jednostkami.
6. - Nie.Ochrona wojskowa
   • - Nie.IP65 Konstrukcja zamknięta: Wykonany z silikonowego formowania i spawania ultradźwiękowego, zapewniający solidną i uszczelnioną konstrukcję, która chroni przed wnikaniem pyłu i wody, zapewniając niezawodną pracę w trudnych warunkach zewnętrznych.
   • - Nie.Szeroki zakres temperatury pracy (-40°C~+70°C): certyfikat MIL - STD - 810G, umożliwiający czujnikowi optymalne działanie w ekstremalnych warunkach temperatury.
7. - Nie.Inteligentna diagnostyka
   • - Nie.Trójkolorowe wskaźniki LED: Zapewniają jasne wskazówki wizualne dla 6 typy błędów, ułatwiając szybkie i łatwe rozwiązywanie problemów.
   • - Nie.System przewidywania utrzymania: Dzięki szacunkowej długości użytkowania ± 5%, system ten przewiduje potencjalne awarie komponentów, umożliwiając proaktywną konserwację i minimalizując czas przestojów.

B. Cechy funkcjonalne

1. - Nie.Operacja w strefie wykrywania
   • Umieść każdą parę detektorów w przeciwnych punktach, wyznaczając między nimi strefę podczerwieni.Wykrycie ruchu w tej strefie wywołuje sygnał alarmowy przekazywany do urządzenia alarmowego bezpieczeństwa (nie podany).
2. - Nie.Szeroko stosowana konfiguracja zabezpieczeń
   • Idealnie nadaje się do włączenia do urządzeń zabezpieczających w instytucjach edukacyjnych, kompleksach handlowych, placówkach medycznych, pomieszczeniach mieszkalnych itp.
3. - Nie.Konsekwentne wykrywanie w złej pogodzie
   • Zakres wykrywania utrzymuje się nawet w trudnych warunkach pogodowych, takich jak opady deszczu, burze pyłowe itp.
4. - Nie.Przystępna dla użytkownika instalacja i konfiguracja
   • Produkt uzupełnia angielski podręcznik użytkowania, który zawiera kompleksowe wskazówki z ilustrowanymi schematami, aby ułatwić łatwą instalację i konfigurację.

C. Zasady techniczne

1. - Nie.Dynamiczne sterowanie widmem
   Technologia samoptymalizującej się zmiany częstotliwości zapewnia niezależną integralność kanału, zmniejsza ryzyko zakłóceń i utrzymuje niezawodną wydajność wykrywania.
2. - Nie.Autentyfikacja sygnału cyfrowego
   Unikalne identyfikatory szyfrowane z wielopoziomowym mechanizmem weryfikacji zwiększają bezpieczeństwo i zapobiegają nieautoryzowanemu dostępowi lub ingerencji.
3. - Nie.Kompensacja na rzecz sztucznej inteligencji środowiskowej
   Dostosowanie prógów wykrywania w czasie rzeczywistym w oparciu o analizę otoczenia kompensuje zmiany warunków środowiskowych, zapewniając spójne i dokładne wykrywanie.

III. Tabela parametrów technicznych

IV. Zasada działania
Czujnik przesyła wiązkę podczerwoną. Kiedy obiekt wchodzi w strefę wykrywania i przerywa wiązkę, zmienia sygnał odbierany przez odbiornik.ta zmiana skłania mechanizm samodzielnego wykrywania do kontrolowania ruchu drzwiDla systemów bezpieczeństwa przerwana wiązka może wysłać sygnał alarmowy.

V. Instrukcje montażu

1. Otwórz przedni panel IR-20M, aby go otworzyć.
2. Wprowadź kable do obudowy i przymocuj podłoże do ściany przy użyciu odpowiednich kotwic lub śrub.
3. Podłącz zasilacz w zakresie 12-24 V DC/AC.
4. Sprawdź status czerwonej diody LED na odbiorniku; powinna być wyłączona przy odpowiednim ustawieniu. Przerwanie wiązki powinno ją włączyć.
5. Zakryj czujnik przednim panelem i zabezpiecz go.
6. Sprawdź odpowiedź przekaźnika poprzez przerwanie wiązki kilka razy.

VI. Wnioski

1. - Nie.Automatyzacja bram i drzwi
   • Używane do indukcji ciała w bramach i wykrywania włamań w drzwiach i oknach.
2. - Nie.Systemy bezpieczeństwa
   • Nadaje się do zabezpieczeń w szkołach, budynkach handlowych, szpitalach i domach.

VII. Wniosek
Czujnik JUTAI IR - 20 jest niezawodnym i wydajnym rozwiązaniem do wykonywania zadań wykrywania na zewnątrz, łącząc zaawansowane funkcje, niezawodną obsługę i przyjazną konstrukcję.
