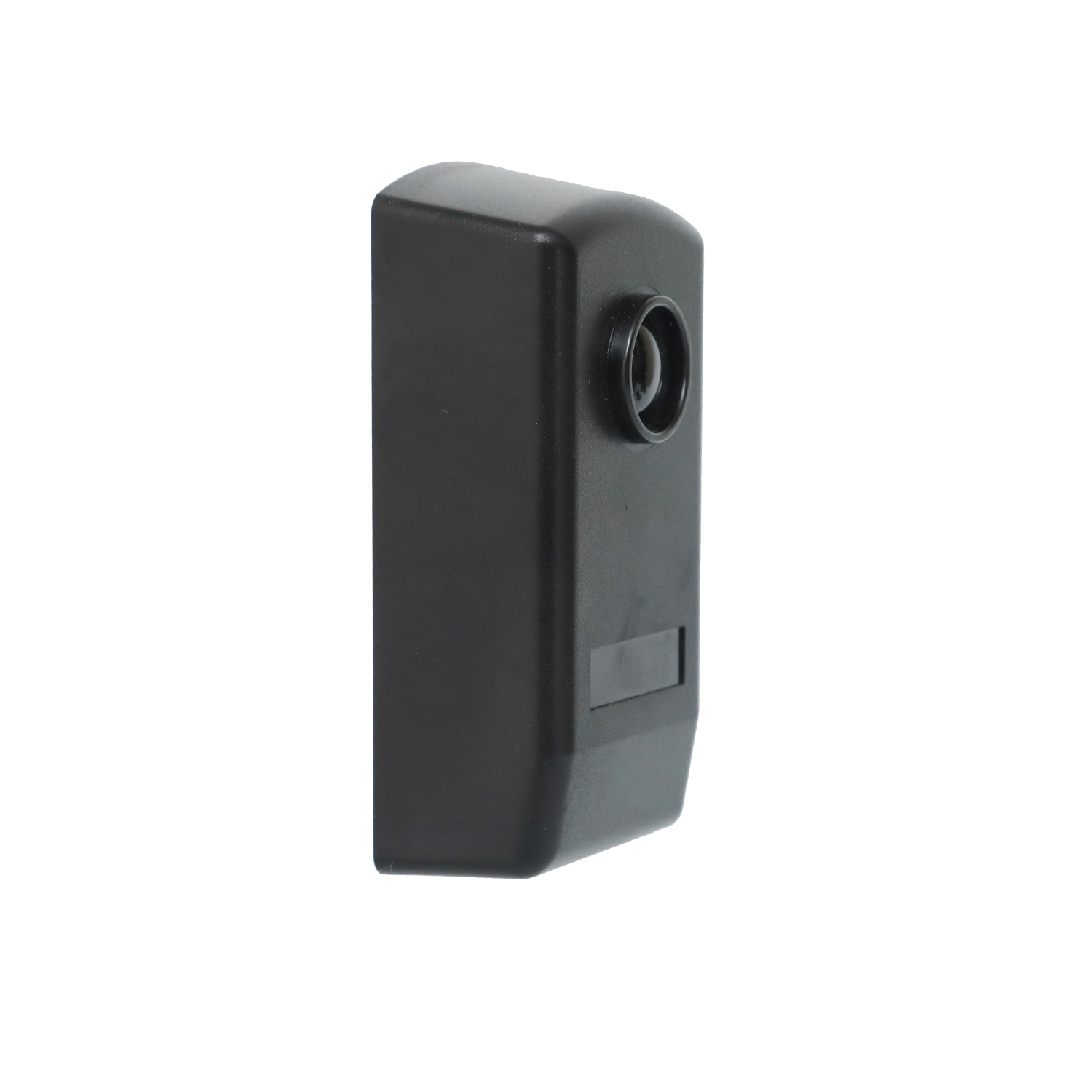

Zewnętrzna fotokomórka na podczerwień IR-20 do wykrywania bezpieczeństwa bram i drzwi

Seria fotokomórek na podczerwień JUTAI IR-20 (znana również jako czujnik IR, czujnik wiązki lub czujnik podczerwieni) to profesjonalne rozwiązanie do wykrywania przez wiązkę, zaprojektowane do zastosowań krytycznych pod względem bezpieczeństwa i automatyki. Składająca się z dopasowanego nadajnika (TX) i odbiornika (RX), tworzy niewidzialną, precyzyjną wiązkę podczerwieni do wykrywania przeszkód, zapobiegania przytrzaśnięciu i zwiększania bezpieczeństwa. Dzięki zasięgowi wykrywania 20 metrów, wytrzymałości klasy przemysłowej i elastycznej integracji, jest to zaufany wybór dla automatycznych drzwi, bram przemysłowych, drzwi garażowych i systemów bezpieczeństwa obwodowego na całym świecie.

Działając na prostym, ale niezawodnym zasadzie wiązki, seria IR-20 emituje skupioną wiązkę podczerwieni z TX do RX. Gdy jakikolwiek obiekt (osoba, pojazd lub przeszkoda) przerwie wiązkę, wewnętrzny przekaźnik RX uruchamia się natychmiast, wysyłając sygnał do systemu sterowania w celu zatrzymania zamykających się drzwi, aktywacji alarmów lub wstrzymania maszyn.

Wykonana z odpornego na promieniowanie UV tworzywa konstrukcyjnego i gumowej obudowy, para czujników wytrzymuje trudne warunki zewnętrzne, kurz i wahania temperatury. Jest zbudowana do ciągłej pracy w środowiskach o dużym natężeniu ruchu lub krytycznych pod względem bezpieczeństwa, gdzie niezawodność jest niepodważalna.

• Stopień ochrony IP55: Skutecznie chroni przed pyłem i strumieniami wody, umożliwiając bezpośrednią instalację na zewnątrz bez dodatkowego osłaniania.
• Szeroka kompatybilność napięciowa: Działa na napięciu 12-24V AC/DC (niepolaryzowane), płynnie integrując się ze standardowymi zasilaczami do drzwi, bram i systemów automatyki.
• Adaptacja do ekstremalnych temperatur: Działa stabilnie w temperaturach od -10°C do +60°C, dostosowując się do większości klimatów i warunków pracy wewnątrz i na zewnątrz.

• Wykrywanie na dużą odległość 20 metrów: Zapewnia stabilną, skupioną wiązkę dla standardowych i szerokich otworów (np. bram przemysłowych, dużych drzwi przesuwnych).
• Ochrona przed zakłóceniami środowiskowymi: Zoptymalizowana konstrukcja wiązki podczerwieni minimalizuje fałszywe wyzwolenia spowodowane światłem otoczenia, deszczem lub kurzem, zapewniając dokładne wykrywanie.
• Intuicyjny wskaźnik stanu: RX posiada czerwoną diodę LED (wyłączona podczas normalnej pracy, włączona po zablokowaniu wiązki) do szybkiego wyrównania i sprawdzania stanu w czasie rzeczywistym.

• Wszechstronne wyjście przekaźnikowe: Przekaźnik SPDT (jednobiegunowy, dwupołożeniowy) ze złączami COM (wspólne), NC (normalnie zamknięte) i NO (normalnie otwarte), kompatybilny z każdym kontrolerem drzwi, sterownikiem PLC lub systemem alarmowym.
• Podwójne opcje montażu: Obsługuje montaż na ścianie (3 otwory 5 mm) i montaż na powierzchni metalowej (3 wkręty samogwintujące 3 mm), dostosowując się do różnych scenariuszy instalacji.
• Uproszczone wyrównanie: Kompaktowa konstrukcja i wyraźne sprzężenie zwrotne wizualne sprawiają, że wyrównanie jest proste - nie wymaga profesjonalnych umiejętności technicznych do konfiguracji.

• Ochrona przed przytrzaśnięciem: Spełnia wymagania bezpieczeństwa dla automatycznych systemów drzwi/bram, zapobiegając wypadkom poprzez zatrzymanie zamykania po wykryciu przeszkód.
• Stabilna praca ciągła: Komponenty klasy przemysłowej zapewniają długoterminową niezawodność w scenariuszach o wysokiej częstotliwości użytkowania (np. centra handlowe, warsztaty przemysłowe).

• Bezpieczeństwo drzwi automatycznych: Drzwi przesuwne, drzwi skrzydłowe i szybkie drzwi rolowane w centrach handlowych, szpitalach i na lotniskach - zapobieganie przytrzaśnięciu osób lub przedmiotów.
• Automatyka bram i garaży: Bramy przemysłowe, drzwi garażowe i szlabany parkingowe - wykrywanie pojazdów lub przeszkód w celu uniknięcia kolizji podczas zamykania.
• Bezpieczeństwo obwodowe: Niewidzialne ogrodzenia na podczerwień dla granic posesji, okien lub ogrodzeń - uruchamianie alarmów intruzów po przerwaniu wiązki.
• Maszyny przemysłowe: Blokady bezpieczeństwa lub wykrywanie obecności dla urządzeń do przenoszenia materiałów, zautomatyzowanych linii produkcyjnych i systemów przenośników.
• Przestrzenie komercyjne i publiczne: Bezpieczne działanie zautomatyzowanych wejść w budynkach biurowych, na stacjach kolejowych i w kompleksach handlowych.

1. Zamontuj TX i RX naprzeciwko siebie, zapewniając czystą linię widzenia (brak przeszkód między parą).
2. Podłącz zasilacz (12-24V AC/DC) do zacisków TX 1 i 2 oraz do zacisków RX 1, 2 lub 3 (dla różnych adaptacji napięcia).
3. Podłącz zaciski przekaźnika RX (4=COM, 5=NC, 6=NO) do kontrolera drzwi, sterownika PLC lub systemu alarmowego.
4. Wyrównaj TX i RX, aż czerwona dioda LED odbiornika zgaśnie (wskazując stabilne połączenie wiązki).
5. Zabezpiecz przednie panele dostarczonymi śrubami, a następnie przetestuj, przerywając wiązkę - sprawdź, czy dioda LED odbiornika włącza się, a przekaźnik zmienia stan.

• Sprawdzona niezawodność przemysłowa: Zbudowana do ciągłej pracy w wymagających scenariuszach kontroli dostępu i bezpieczeństwa, zmniejszając częstotliwość konserwacji.
• Globalna kompatybilność: Elastyczne wejście napięciowe i uniwersalne wyjście przekaźnikowe dostosowują się do światowych systemów automatyki i standardów zasilania.
• Przyjazny dla użytkownika projekt: Uproszczona instalacja, intuicyjne wyrównanie i jasna dokumentacja obniżają koszty wdrożenia.
• Wsparcie zaufanej marki: Opracowane przez Shenzhen JUTAI Comm Co., Ltd., z profesjonalnym wsparciem technicznym i trwałymi, gwarantowanymi jakościowo komponentami.

Zmodernizuj swoje systemy bezpieczeństwa i automatyki dzięki niezawodnemu wykrywaniu fotokomórek JUTAI IR-20. Skontaktuj się z nami, aby uzyskać specyfikacje, ceny i wsparcie techniczne.
