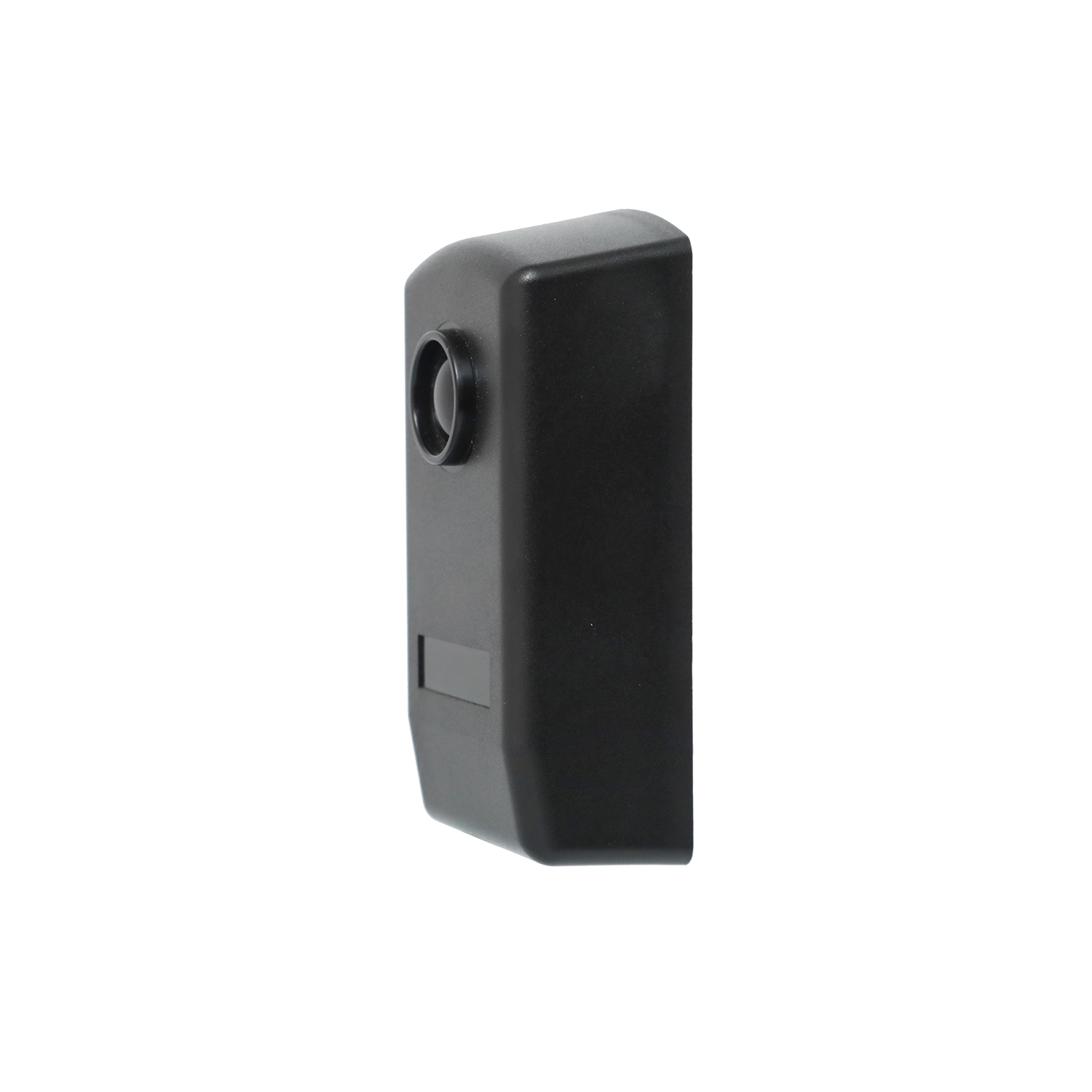

Czujnik wiązki podczerwieni IP55 do zabezpieczeń zewnętrznych i automatyki

Przegląd produktu

Główne cechy i zalety

1. Odporność na warunki atmosferyczne IP55 i trwała konstrukcja

• Ochrona IP55: Skutecznie blokuje wnikanie pyłu i jest odporny na strumienie wody pod niskim ciśnieniem (z dowolnego kierunku), umożliwiając bezpośrednią instalację na zewnątrz bez dodatkowych obudów.
• Odporność na promieniowanie UV i korozję: Gumowana, odporna na promieniowanie UV obudowa zapobiega degradacji pod wpływem światła słonecznego i trudnych warunków atmosferycznych, wydłużając żywotność w warunkach zewnętrznych.
• Szeroki zakres temperatur: Działa stabilnie w temperaturach od -10°C do +60°C, dostosowując się do większości klimatów (od mroźnych zim do upalnych lat).

2. Niezawodne wykrywanie na duże odległości

• Zasięg wykrywania 20 metrów: Zapewnia stabilną, skupioną wiązkę dla szerokich otworów (np. bram przemysłowych, szlabanów parkingowych) i ogrodzeń zabezpieczających obwód.
• Odporność na zakłócenia: Zoptymalizowana konstrukcja wiązki podczerwieni minimalizuje fałszywe wyzwolenia spowodowane światłem otoczenia, deszczem lub kurzem, zapewniając dokładne wykrywanie.
• Intuicyjne informacje zwrotne o stanie: RX posiada czerwoną diodę LED — wyłączoną podczas normalnej pracy (wiązka niezakłócona) i włączoną, gdy wiązka jest przerwana — w celu szybkiego wyrównania i kontroli stanu w czasie rzeczywistym.

3. Elastyczna integracja i łatwa instalacja

• Uniwersalna kompatybilność z zasilaniem: Współpracuje z zasilaczami 12-24V AC/DC (nie spolaryzowanymi), bezproblemowo integrując się z popularnymi kontrolerami drzwi, PLC i systemami alarmowymi.
• Wszechstronne wyjście przekaźnikowe: Przekaźnik SPDT (Single Pole Double Throw) z zaciskami COM (Common, zacisk 4), NC (Normally Closed, zacisk 5) i NO (Normally Open, zacisk 6) dla uniwersalnej kompatybilności.
• Podwójne opcje montażu: Obsługuje montaż na ścianie (3x otwory na śruby 5 mm z kołkami rozporowymi) i montaż na powierzchni metalowej (3x śruby samogwintujące 3 mm), dostosowując się do różnych scenariuszy instalacji zewnętrznej.
• Uproszczone okablowanie: Jasne oznaczenia zacisków (TX: 1-2 dla zasilania; RX: 1-3 dla zasilania, 4-6 dla wyjścia przekaźnikowego) zmniejszają błędy instalacji.

4. Bezpieczeństwo i wydajność klasy przemysłowej

• Zapobieganie uwięzieniu: Spełnia wymagania bezpieczeństwa dla zautomatyzowanych drzwi, bram i szlabanów, zapobiegając kolizjom lub uwięzieniu osób/obiektów.
• Solidne specyfikacje elektryczne: TX max prąd roboczy ≤25mA, RX max prąd roboczy ≤35mA i obciążenie styków przekaźnika do 500mA przy 48V AC/DC — odpowiednie dla obciążeń automatyki przemysłowej.

Specyfikacje techniczne

Typowe zastosowania

• Automatyka bram zewnętrznych i garażowych: Bramy przemysłowe, szlabany parkingowe i drzwi garażowe — wykrywanie pojazdów/przeszkód w celu uniknięcia kolizji podczas zamykania.
• Zabezpieczenia obwodowe: Niewidoczne ogrodzenia na podczerwień dla granic posesji, ścian fabrycznych lub ogrodzeń mieszkalnych — uruchamianie alarmów w przypadku naruszenia wiązki.
• Bezpieczeństwo automatycznych drzwi: Zewnętrzne drzwi przesuwne, drzwi wahadłowe lub szybkie drzwi rolowane w centrach handlowych, szpitalach lub obiektach przemysłowych — zapobieganie uwięzieniu.
• Bezpieczeństwo maszyn przemysłowych: Zewnętrzny sprzęt do obsługi materiałów, systemy przenośników lub maszyny budowlane — działające jako blokada bezpieczeństwa do wykrywania obecności.
• Przestrzenie komercyjne i publiczne: Parkingi, dworce kolejowe i wejścia do budynków biurowych — zapewnienie bezpiecznego działania zautomatyzowanych systemów dostępu.

Instrukcja instalacji i okablowania

1. Przygotowanie do montażu: Wybierz lokalizację z wyraźną linią wzroku między TX i RX. W przypadku ścian wywierć 3x otwory 5 mm i zainstaluj kołki rozporowe; w przypadku powierzchni metalowych wywierć 3x otwory 3 mm na śruby samogwintujące.
2. Połączenie okablowania:
   • Podłącz zasilanie 12-24V AC/DC do zacisków TX 1 i 2.
   • Podłącz zasilanie do zacisków RX 1, 2 lub 3 (dopasowane napięcie).
   • Podłącz zaciski RX 4 (COM), 5 (NC), 6 (NO) do kontrolera, PLC lub systemu alarmowego.


3. Wyrównanie: Dostosuj pozycje TX i RX, aż czerwona dioda LED RX zgaśnie (wskazując stabilne połączenie wiązki).
4. Ostateczna konfiguracja: Zabezpiecz przednie panele za pomocą dostarczonych śrub. Przetestuj, przerywając wiązkę — sprawdź, czy dioda LED RX włącza się i czy przekaźnik uruchamia się prawidłowo.

Dlaczego warto wybrać czujnik wiązki podczerwieni JUTAI IR-20M?

• Niezawodność IP55 na zewnątrz: Zbudowany tak, aby wytrzymać kurz, deszcz i ekstremalne temperatury — idealny do niezabezpieczonych środowisk zewnętrznych.
• Trwałość klasy przemysłowej: Wysokiej jakości komponenty i solidna obudowa zapewniają długotrwałe działanie przy minimalnej konserwacji.
• Uniwersalna kompatybilność: Elastyczne wejście zasilania i wyjście przekaźnikowe bezproblemowo integrują się z istniejącymi systemami bezpieczeństwa i automatyki.
• Przyjazna dla użytkownika instalacja: Jasne etykietowanie, podwójne opcje montażu i intuicyjne informacje zwrotne LED skracają czas konfiguracji i zmniejszają błędy.
• Zaufana gwarancja marki: Opracowany przez Shenzhen JUTAI Comm Co., Ltd., profesjonalnego dostawcę komponentów bezpieczeństwa i automatyki.
