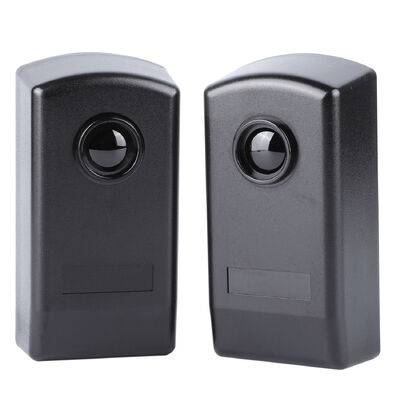

Opakowanie Waga brutto 0,25 kg Jednorazowy czujnik fotocelowy o zasięgu 20M Idealny do drzwi automatycznych IP65
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JUTAI |
| Orzecznictwo | CE |
| Numer modelu | IR-20 |
| Dokument | JUTAI Wired Photocell IR-20...20.pdf |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | Rysunek |
| Czas dostawy | 5 - 8 dni roboczych |
| Zasady płatności | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Możliwość Supply | 1000 sztuk miesięcznie |
Szczegóły Produktu
| Ocena IP | IP65 | Zasięg wykrywania | 30 m |
|---|---|---|---|
| Typ | Przewodowy | Kod HS | 8531901000 |
| Rozmiar opakowania | 12,00 cm * 11,70 cm * 4,30 cm | Waga brutto paczki | 0,25 kg |
| Podkreślić | 20M zasięg Automatyczne drzwi czujnik fotocelle,20M IP65 Automatyczny czujnik fotoceluł drzwiowych,Czujnik fotocelularny drzwi automatycznych IP65 |
||
opis produktu
Dźwiękowy czujnik fotocelularny z zasięgiem 20M dla drzwi automatycznych
Czujnik fotonaprawniczy JUTAI IR-20M jest profesjonalnym rozwiązaniem wykrywania podczerwieni zaprojektowanym specjalnie dla automatycznych systemów drzwiowych i scenariuszy automatyzacji o kluczowym znaczeniu dla bezpieczeństwa.Jako czujnik wiązki poprzecznej łączący nadajnik (TX) i odbiornik (RX), tworzy niewidzialną, precyzyjną wiązkę podczerwieni o zasięgu wykrywania 20 metrów, zapewniając niezawodne wykrywanie przeszkód w celu zapobiegania uwięzieniu i zwiększenia bezpieczeństwa eksploatacji.Z klasyfikacją odporności na działanie pogody IP55, kompatybilność szerokiego napięcia, i trwałość klasy przemysłowej, jest to zaufany wybór dla automatycznych drzwi przesuwnych, drzwi swingowych, szybkich drzwi zwiniętych, i systemów kontroli dostępu na całym świecie.
Przegląd produktu
Działając zgodnie z zasadą prostych promieni przejściowych, czujnik IR-20M działa poprzez emitowanie ukierunkowanej wiązki podczerwonej z TX do RX.lub przeszkody przerywają wiązkę, wewnętrzny przekaźnik RX uruchamia się natychmiast, wysyłając sygnał do automatycznego sterownika drzwi, aby zatrzymać zamknięcie, odwrócić kierunek lub zatrzymać działanie.
Zbudowana z odpornego na promieniowanie UV tworzywa sztucznego i gumowej obudowy, para czujników jest zbudowana tak, aby wytrzymać zewnętrzne czynniki, kurz i wahania temperatury.Jest zaprojektowany do 24/7 ciągłej służby w ruchu handlowym., środowiskach przemysłowych i publicznych, w których niezawodność i bezpieczeństwo nie są przedmiotem negocjacji.
Główne cechy i zalety
Nieprzemyślane i trwałe budowy
- IP55 Ochrona przed przenikaniem:Skutecznie przeciwdziałają wnikaniu pyłu i niskociśnieniowym strumieniom wody z dowolnego kierunku, umożliwiając bezpośrednią instalację wewnątrz/na zewnątrz bez dodatkowej osłony.
- Kompatybilność szerokiego napięcia:Działa na 12-24V AC/DC (niepolaryzowany), bezproblemowo zintegrowany ze standardowymi automatycznymi źródłami zasilania drzwi i systemami sterowania.
- Odporność na temperaturę:Funkcjonuje stabilnie od -10°C do +60°C, przystosowując się do różnych klimatów i warunków pracy.
Niezawodne wykrywanie na 20 metrów
- Długodystansowa wydajność:Dostarcza stabilnego, skoncentrowanego promienia podczerwonego o maksymalnym zasięgu 20 metrów, odpowiedniego do szerokich otworów drzwi i dużych obszarów dostępu.
- Projekt przeciwdziałający zakłóceniomZoptymalizowana technologia optyczna minimalizuje fałszywe wyzwalacze spowodowane światłem otoczenia, deszczem lub pyłem, zapewniając dokładne wykrywanie w złożonych środowiskach.
- Intuicyjny wskaźnik stanu:RX posiada czerwoną diodę LED, która wyłącza się, gdy wiązka jest bez przeszkód (normalna eksploatacja), a włącza się, gdy jest przerywana, w celu szybkiego ustawienia i sprawdzania stanu w czasie rzeczywistym.
Łatwa instalacja i uniwersalna integracja
- Opcje podwójnego zamontowania:Wspiera montaż ścienny (3x 5 mm otwory wiertnicze z kotwicami śrubowymi) i montaż powierzchni metalowych (3x 3 mm śruby samodzielne), dostosowując się do różnych scenariuszy instalacji.
- Wielofunkcyjna moc przekaźnika:Relaj SPDT (Single Pole Double Throw) z końcówkami Common (COM, terminal 4), Normally Closed (NC, terminal 5) i Normally Open (NO, terminal 6), kompatybilny z dowolnym automatycznym sterownikiem drzwi, PLC,lub system alarmowy.
- Uproszczone okablowanie:Wyraźne oznakowanie końcowe (TX: 1-2 dla mocy; RX: 1-3 dla mocy, 4-6 dla wyjścia przekaźnika) zmniejsza błędy instalacyjne i oszczędza czas konfiguracji.
Zaprojektowanie drzwi automatycznych w oparciu o bezpieczeństwo
- Zapobieganie uwięzianiu:Spełnia kluczowe wymagania bezpieczeństwa dla drzwi automatycznych, zapobiegając zderzeniom i uwięzieniu ludzi, zwierząt domowych lub przedmiotów.
- Niezawodność klasy przemysłowej:Wysokiej jakości komponenty i solidna obudowa zapewniają długoterminową wydajność w scenariuszach stosowania o wysokiej częstotliwości (np. centra handlowe, lotniska, szpitale).
Specyfikacje techniczne
| Parametry | Specyfikacja |
|---|---|
| Model | IR-20M |
| Zasada wykrywania | Jednorazowa wiązka wiązka poprzeczna (para nadajnika + odbiornika) |
| Maksymalny zasięg wykrywania | 20 metrów (wewnątrz/na zewnątrz) |
| Zasilanie | 12-24V AC/DC (niepolaryzowane) |
| Maksymalny prąd TX | ≤ 25mA |
| Maksymalny prąd RX | ≤ 35mA |
| Rodzaj wyjścia | 1 Relaj przejściowy (SPDT) |
| Wskaźnik kontaktu przekaźnika | Maks. 500mA @ 48V AC/DC |
| Wskaźnik ochrony przed wejściem | IP55 |
| Zakres temperatury pracy | -10°C do +60°C |
| Materiały mieszkaniowe | Plastiki inżynieryjne z gumową obudową |
| Wskaźnik odbiornika | Czerwona dioda LED (włączona w przypadku przerwania wiązki) |
| Konfiguracja terminala | TX: 1-2 (moc); RX: 1-3 (moc), 4 (COM), 5 (NC), 6 (NO) |
| Specyfikacje otworów montażowych | Ściana: 3 x 5 mm; Metal: 3 x 3 mm |
| Wymiary (L×W×H) | 900,63 mm × 44,90 mm × 30,00 mm |
Typowe zastosowania
- Automatyczne drzwi przesuwne:Centrum handlowe, biura, lotniska i szpitale, zapobiegające uwięzieniu podczas zamknięcia.
- Drzwi swingowe i otwierające się:Obiekty przemysłowe, magazyny i sklepy handlowe: wykrywanie przeszkód w celu uniknięcia kolizji.
- Drzwi garażowe i bariery parkingowe:Obszary parkingowe dla mieszkań i przedsiębiorstw, zapewniające bezpieczną obsługę w przypadku pojazdów lub pieszych.
- Systemy kontroli dostępu:Bezpieczeństwo obwodu dla drzwi, bram i obszarów zamkniętych, które uruchamiają alarmy lub odmawiają dostępu, gdy wiązka jest naruszana.
- Wjazdy do budynków publicznych:Stacje kolejowe, szpitale i szkoły - zwiększenie bezpieczeństwa dla systemów automatycznych drzwi w dużym ruchu.
Wskazówka dotycząca instalacji i okablowania
- Przygotowanie do montażu:Wybierz miejsce z wyraźną linią widzenia między TX a RX. W przypadku ścian, wierp otwory 3x 5 mm i zainstaluj kotwice śrub; w przypadku powierzchni metalowych, wierp otwory 3x 3 mm dla śrub samodzielnych.
- Połączenie okablowe:
- Podłącz zasilanie 12-24V AC/DC do końcówek TX 1 i 2.
- Podłącz ten sam zasilacz do końcówek RX 1, 2 lub 3 (spójne napięcie).
- Podłącz terminaly RX 4 (COM), 5 (NC) i 6 (NO) do automatycznego sterownika drzwi lub systemu alarmowego.
- Położenie:Ustawić pozycje TX i RX, aż czerwona dioda LED RX wyłączy się, co wskazuje na stabilne połączenie wiązki.
- Ostatnie testy:Zapewnij przednie panele za pomocą dostarczonych śrub. Sprawdź poprzez przerwanie wiązki, aby upewnić się, że LED RX włącza się i sterownik drzwi odpowiada prawidłowo (przerywa lub cofa).
Dlaczego wybrać czujnik fotocelularny JUTAI IR-20M?
- Do drzwi automatycznych:Optymalizowana konstrukcja spełnia specyficzne wymagania w zakresie bezpieczeństwa i wydajności systemów automatycznych drzwi.
- Udowodniona wiarygodność:Komponenty klasy przemysłowej i konstrukcja odporna na działanie pogody zapewniają stałą pracę w wymagających warunkach.
- Uniwersalna kompatybilność:Działa ze wszystkimi głównymi automatycznymi sterownikami drzwi i zasilaczami, zmniejszając złożoność integracji.
- Bezpieczeństwo opłacalne:Wysokiej jakości działanie w konkurencyjnej cenie, obniżając ogólne koszty systemu.
- Wiarygodne wsparcie marki:Opracowany przez Shenzhen JUTAI Comm Co., Ltd., profesjonalnego dostawcę komponentów bezpieczeństwa i automatyki z globalnym wsparciem technicznym.
Ulepsz bezpieczeństwo i niezawodność systemu automatycznych drzwi z sensorem fotocelowym JUTAI IR-20M. Skontaktuj się z nami, aby uzyskać szczegółowe specyfikacje, ceny i pomoc techniczną.
